GA-H61M-S1 使用手冊 Rev. 2001

G A H 6 1 M S 1 M o t h e r b o a r d - - D e c . 2 9 , 2 0 1 1 D e c . 2 9 , 2 0 1 1 - G A H 6 1 M - S 1 M o t h e r b o a r d

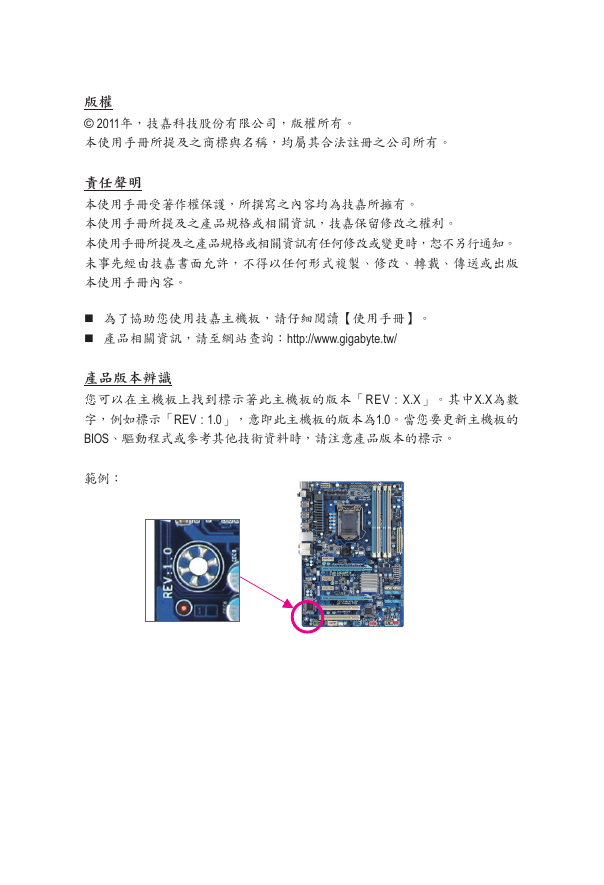

版權 © 2011年，技嘉科技股份有限公司，版權所有。本使用手冊所提及之商標與名稱，均屬其合法註冊之公司所有。責任聲明本使用手冊受著作權保護，所撰寫之內容均為技嘉所擁有。本使用手冊所提及之產品規格或相關資訊，技嘉保留修改之權利。本使用手冊所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版本使用手冊內容。為了協助您使用技嘉主機板，請仔細閱讀【使用手冊】。產品相關資訊，請至網站查詢：http://www.gigabyte.tw/ 產品版本辨識您可以在主機板上找到標示著此主機板的版本「REV : X.X」。其中X.X為數字，例如標示「REV : 1.0」，意即此主機板的版本為1.0。當您要更新主機板的 BIOS、驅動程式或參考其他技術資料時，請注意產品版本的標示。範例：

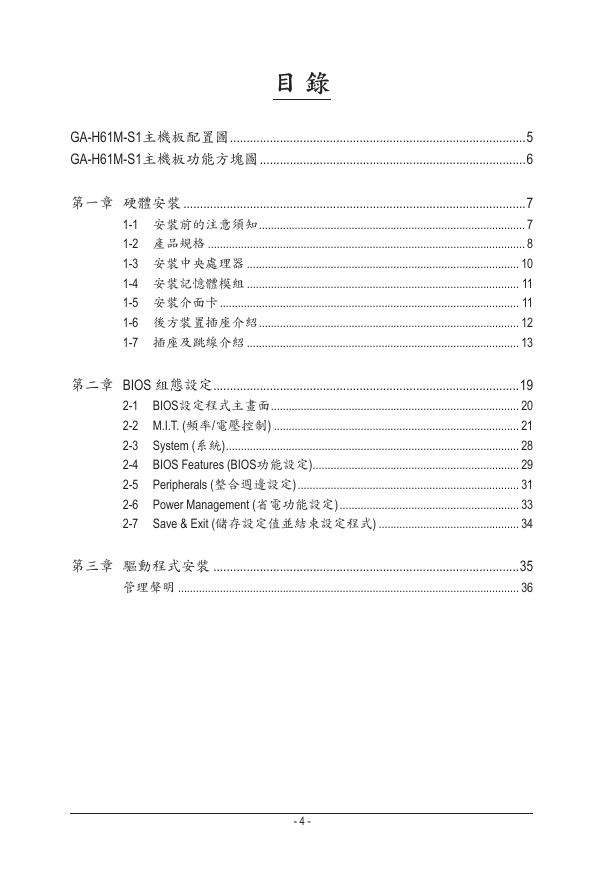

目錄 GA-H61M-S1主機板配置圖 .........................................................................................5 GA-H61M-S1主機板功能方塊圖 ................................................................................6 第一章硬體安裝 .......................................................................................................7 1-1 安裝前的注意須知 ......................................................................................... 7 1-2 產品規格 .......................................................................................................... 8 1-3 安裝中央處理器 ........................................................................................... 10 1-4 安裝記憶體模組 ........................................................................................... 11 1-5 安裝介面卡 .................................................................................................... 11 1-6 後方裝置插座介紹 ....................................................................................... 12 1-7 插座及跳線介紹 ........................................................................................... 13 第二章 BIOS 組態設定 ............................................................................................19 2-1 BIOS設定程式主畫面 ................................................................................... 20 2-2 M.I.T. (頻率/電壓控制) .................................................................................. 21 2-3 System (系統) .................................................................................................. 28 2-4 BIOS Features (BIOS功能設定) ..................................................................... 29 2-5 Peripherals (整合週邊設定) .......................................................................... 31 2-6 Power Management (省電功能設定) ............................................................ 33 2-7 Save & Exit (儲存設定值並結束設定程式) ............................................... 34 第三章驅動程式安裝 ............................................................................................35 管理聲明 .................................................................................................................. 36 - 4 -

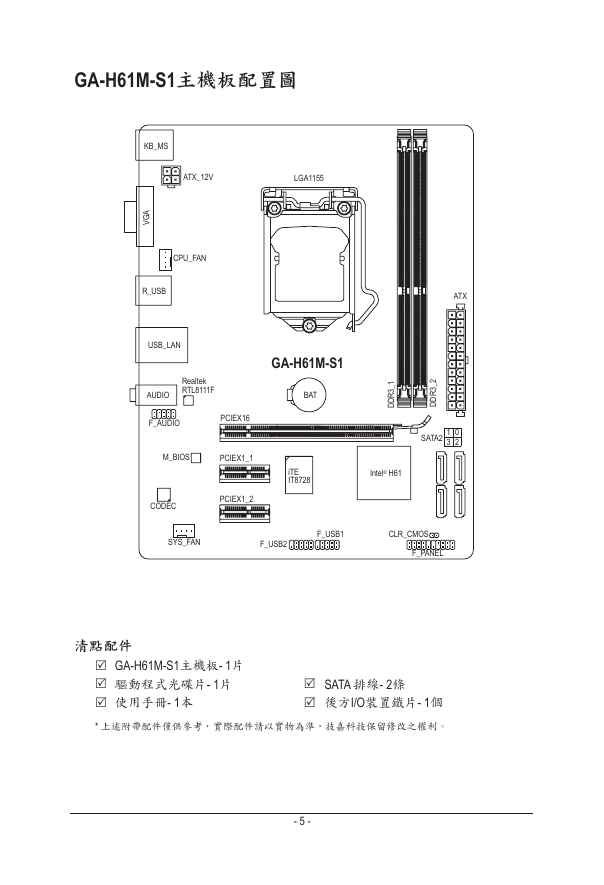

GA-H61M-S1主機板配置圖 KB_MS A G V R_USB ATX_12V LGA1155 CPU_FAN USB_LAN AUDIO F_AUDIO Realtek RTL8111F PCIEX16 M_BIOS PCIEX1_1 CODEC PCIEX1_2 ATX 1 _ 3 R D D 2 _ 3 R D D SATA2 1 0 3 2 GA-H61M-S1 BAT iTE IT8728 Intel® H61 SYS_FAN F_USB2 F_USB1 CLR_CMOS F_PANEL 清點配件 GA-H61M-S1主機板- 1片驅動程式光碟片- 1片使用手冊- 1本 5 5 SATA 排線- 2條 5 後方I/O裝置鐵片- 1個 * 上述附帶配件僅供參考，實際配件請以實物為準，技嘉科技保留修改之權利。 5 5 - 5 -

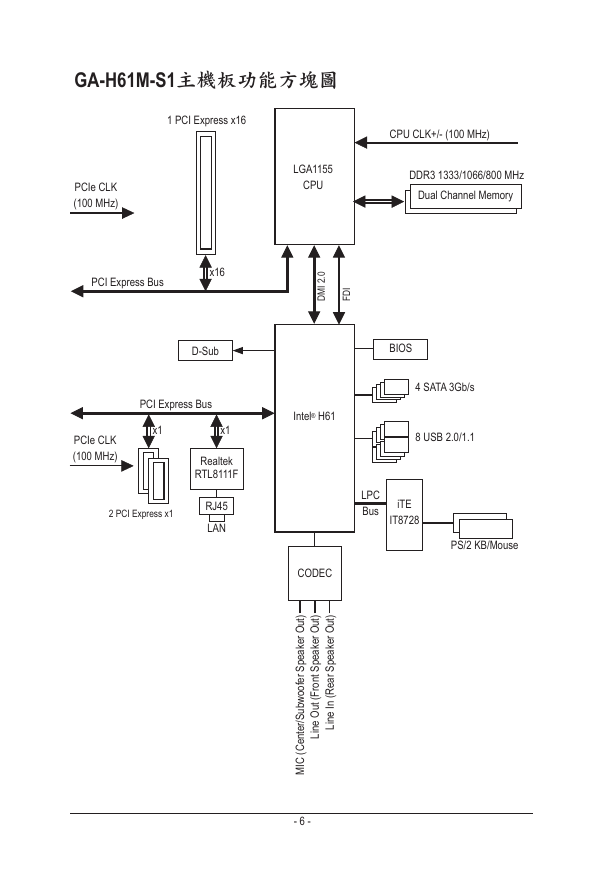

GA-H61M-S1主機板功能方塊圖 1 PCI Express x16 CPU CLK+/- (100 MHz) LGA1155 CPU DDR3 1333/1066/800 MHz Dual Channel Memory PCIe CLK (100 MHz) PCI Express Bus x16 . 0 2 I M D I D F PCIe CLK (100 MHz) 2 PCI Express x1 D-Sub BIOS PCI Express Bus x1 x1 Intel® H61 4 SATA 3Gb/s 8 USB 2.0/1.1 Realtek RTL8111F RJ45 LAN LPC Bus iTE IT8728 PS/2 KB/Mouse CODEC r e f o o w b u S / r e t t n o r F ( t u O e n L i r a e R ( n I e n L i ) t u O ) t u O ) t u O r e k a e p S r e k a e p S r e k a e p S n e C ( I C M - 6 -

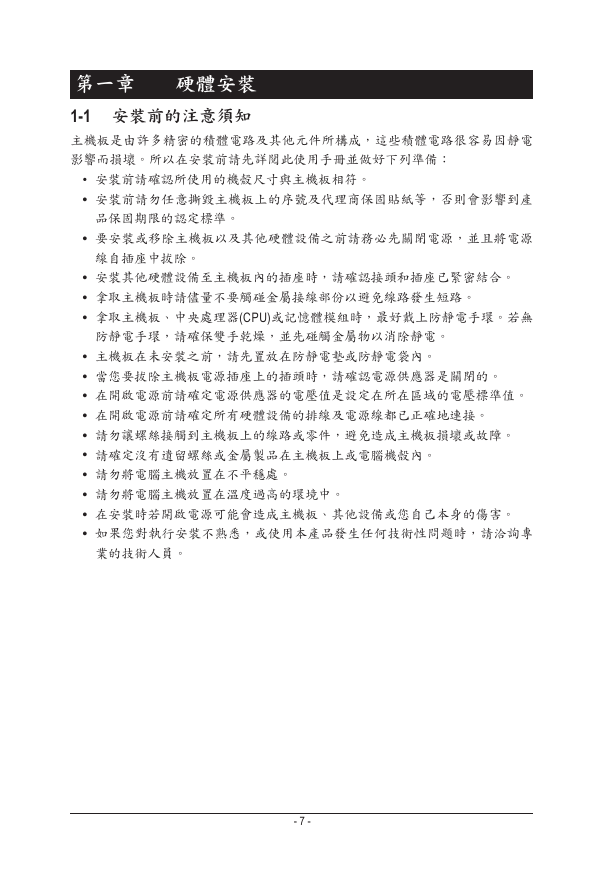

第一章硬體安裝 1-1 安裝前的注意須知主機板是由許多精密的積體電路及其他元件所構成，這些積體電路很容易因靜電影響而損壞。所以在安裝前請先詳閱此使用手冊並做好下列準備： • • • • • • • • • • • • • • • • 安裝前請確認所使用的機殼尺寸與主機板相符。安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等，否則會影響到產品保固期限的認定標準。要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源，並且將電源線自插座中拔除。安裝其他硬體設備至主機板內的插座時，請確認接頭和插座已緊密結合。拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。拿取主機板、中央處理器(CPU)或記憶體模組時，最好戴上防靜電手環。若無防靜電手環，請確保雙手乾燥，並先碰觸金屬物以消除靜電。主機板在未安裝之前，請先置放在防靜電墊或防靜電袋內。當您要拔除主機板電源插座上的插頭時，請確認電源供應器是關閉的。在開啟電源前請確定電源供應器的電壓值是設定在所在區域的電壓標準值。在開啟電源前請確定所有硬體設備的排線及電源線都已正確地連接。請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。請確定沒有遺留螺絲或金屬製品在主機板上或電腦機殼內。請勿將電腦主機放置在不平穩處。請勿將電腦主機放置在溫度過高的環境中。在安裝時若開啟電源可能會造成主機板、其他設備或您自己本身的傷害。如果您對執行安裝不熟悉，或使用本產品發生任何技術性問題時，請洽詢專業的技術人員。 - 7 -

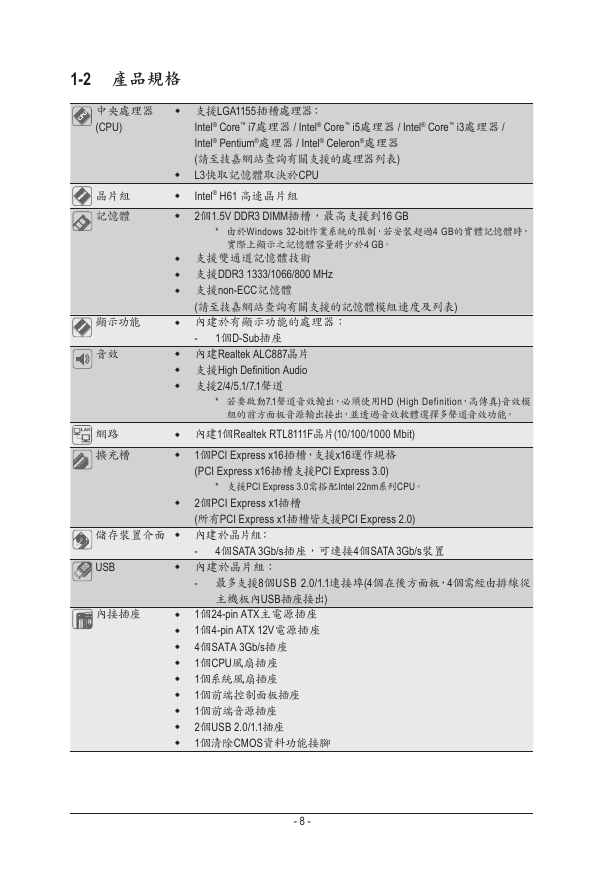

1-2 產品規格中央處理器 (CPU) 晶片組記憶體顯示功能音效網路擴充槽儲存裝置介面 USB 內接插座支援LGA1155插槽處理器： Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器 (請至技嘉網站查詢有關支援的處理器列表) L3快取記憶體取決於CPU Intel 2個1.5V DDR3 DIMM插槽，最高支援到16 GB ® H61 高速晶片組 * 由於Windows 32-bit作業系統的限制，若安裝超過4 GB的實體記憶體時，實際上顯示之記憶體容量將少於4 GB。支援雙通道記憶體技術支援DDR3 1333/1066/800 MHz 支援non-ECC記憶體 (請至技嘉網站查詢有關支援的記憶體模組速度及列表) 內建於有顯示功能的處理器： - 內建Realtek ALC887晶片支援High Deﬁnition Audio 支援2/4/5.1/7.1聲道 1個D-Sub插座 * 若要啟動7.1聲道音效輸出，必須使用HD (High Definition，高傳真)音效模組的前方面板音源輸出接出，並透過音效軟體選擇多聲道音效功能。內建1個Realtek RTL8111F晶片(10/100/1000 Mbit) 1個PCI Express x16插槽，支援x16運作規格 (PCI Express x16插槽支援PCI Express 3.0) * 支援PCI Express 3.0需搭配Intel 22nm系列CPU。 2個PCI Express x1插槽 (所有PCI Express x1插槽皆支援PCI Express 2.0) 內建於晶片組： - 內建於晶片組： - 4個SATA 3Gb/s插座，可連接4個SATA 3Gb/s裝置最多支援8個USB 2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機板內USB插座接出) 1個24-pin ATX主電源插座 1個4-pin ATX 12V電源插座 4個SATA 3Gb/s插座 1個CPU風扇插座 1個系統風扇插座 1個前端控制面板插座 1個前端音源插座 2個USB 2.0/1.1插座 1個清除CMOS資料功能接腳 - 8 -
