GA-P75-D3 使用手册 Rev. 1002 12MSC-P75D3-1002R

- G A P 7 5 - D 3 M o t h e r b o a r d F e b . 1 7 , 2 0 1 2 F e b . 1 7 , 2 0 1 2 G A - P 7 5 - D 3 M o t h e r b o a r d

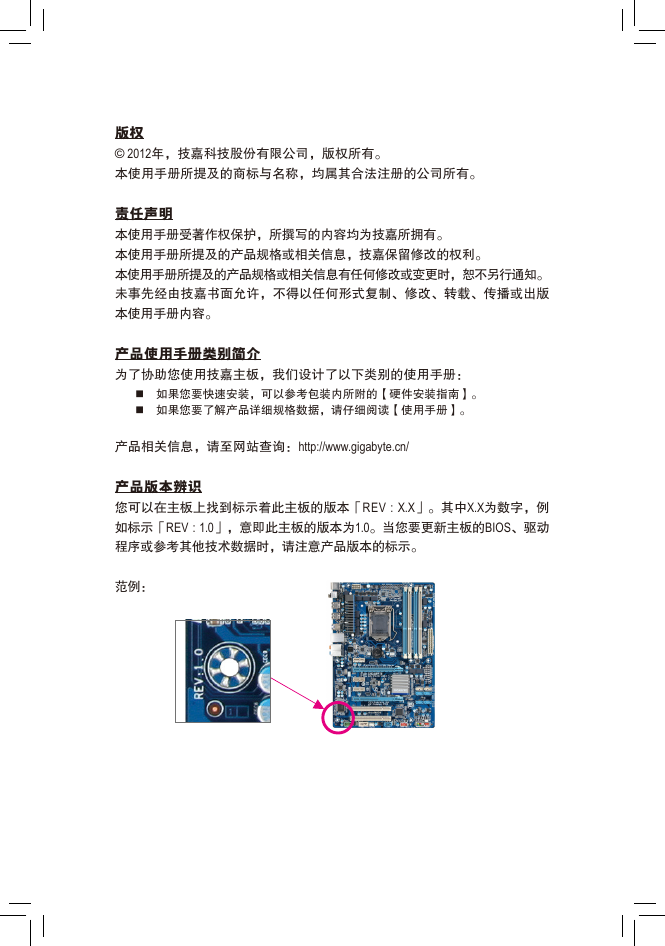

版权 © 2012年，技嘉科技股份有限公司，版权所有。本使用手册所提及的商标与名称，均属其合法注册的公司所有。责任声明本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。产品使用手册类别简介为了协助您使用技嘉主板，我们设计了以下类别的使用手册：如果您要快速安装，可以参考包装内所附的【硬件安装指南】。如果您要了解产品详细规格数据，请仔细阅读【使用手册】。产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。范例：

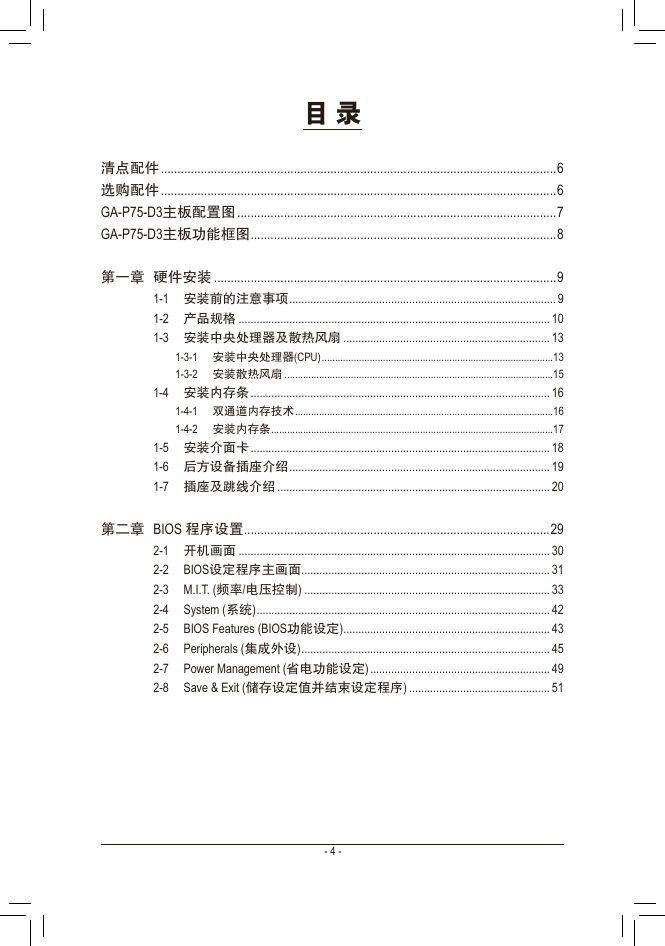

目录清点配件 .......................................................................................................................6 选购配件 .......................................................................................................................6 GA-P75-D3主板配置图 ................................................................................................7 GA-P75-D3主板功能框图 ............................................................................................8 第一章硬件安装 .......................................................................................................9 1-1 安装前的注意事项 ......................................................................................... 9 1-2 产品规格 ........................................................................................................ 10 1-3 安装中央处理器及散热风扇 ..................................................................... 13 1-3-1 安装中央处理器(CPU) .......................................................................................13 1-3-2 安装散热风扇 .....................................................................................................15 1-4 安装内存条 .................................................................................................... 16 1-4-1 双通道内存技术 .................................................................................................16 1-4-2 安装内存条 ..........................................................................................................17 1-5 安装介面卡 .................................................................................................... 18 1-6 后方设备插座介绍 ....................................................................................... 19 1-7 插座及跳线介绍 ........................................................................................... 20 第二章 BIOS 程序设置 ............................................................................................29 2-1 开机画面 ........................................................................................................ 30 2-2 BIOS设定程序主画面 ................................................................................... 31 2-3 M.I.T. (频率/电压控制) .................................................................................. 33 2-4 System (系统) .................................................................................................. 42 2-5 BIOS Features (BIOS功能设定) ..................................................................... 43 2-6 Peripherals (集成外设) ................................................................................... 45 2-7 Power Management (省电功能设定) ............................................................ 49 2-8 Save & Exit (储存设定值并结束设定程序) ............................................... 51 - 4 -

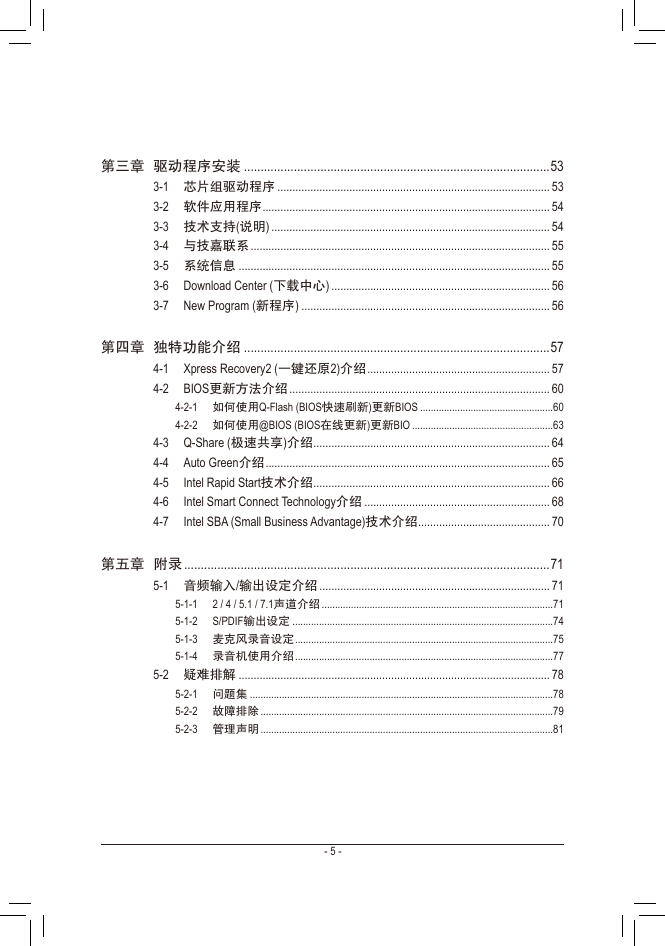

第三章驱动程序安装 ............................................................................................53 3-1 芯片组驱动程序 ........................................................................................... 53 3-2 软件应用程序 ................................................................................................ 54 3-3 技术支持(说明) ............................................................................................. 54 3-4 与技嘉联系 .................................................................................................... 55 3-5 系统信息 ........................................................................................................ 55 3-6 Download Center (下载中心) ......................................................................... 56 3-7 New Program (新程序) ................................................................................... 56 第四章独特功能介绍 ............................................................................................57 4-1 Xpress Recovery2 (一键还原2)介绍 ............................................................. 57 4-2 BIOS更新方法介绍 ....................................................................................... 60 4-2-1 如何使用Q-Flash (BIOS快速刷新)更新BIOS ..................................................60 4-2-2 如何使用@BIOS (BIOS在线更新)更新BIO .....................................................63 4-3 Q-Share (极速共享)介绍 ............................................................................... 64 4-4 Auto Green介绍 ............................................................................................... 65 4-5 Intel Rapid Start技术介绍 ............................................................................... 66 Intel Smart Connect Technology介绍 .............................................................. 68 4-6 4-7 Intel SBA (Small Business Advantage)技术介绍 ............................................ 70 第五章附录 ..............................................................................................................71 5-1 音频输入/输出设定介绍 ............................................................................. 71 5-1-1 2 / 4 / 5.1 / 7.1声道介绍 .......................................................................................71 5-1-2 S/PDIF输出设定 ..................................................................................................74 5-1-3 麦克风录音设定 .................................................................................................75 5-1-4 录音机使用介绍 .................................................................................................77 5-2 疑难排解 ........................................................................................................ 78 5-2-1 问题集 ..................................................................................................................78 5-2-2 故障排除 ..............................................................................................................79 5-2-3 管理声明 ..............................................................................................................81 - 5 -

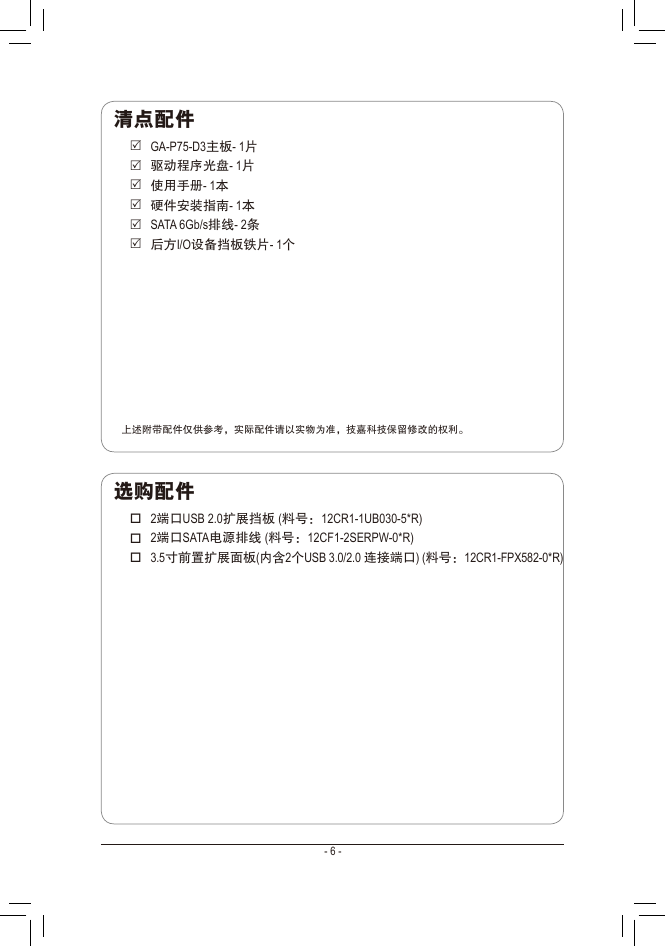

清点配件 5 GA-P75-D3主板- 1片 5 驱动程序光盘- 1片 5 使用手册- 1本 5 硬件安装指南- 1本 5 SATA 6Gb/s排线- 2条 5 后方I/O设备挡板铁片- 1个上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。选购配件 2端口USB 2.0扩展挡板 (料号：12CR1-1UB030-5*R) 2端口SATA电源排线 (料号：12CF1-2SERPW-0*R) 3.5寸前置扩展面板(内含2个USB 3.0/2.0 连接端口) (料号：12CR1-FPX582-0*R) - 6 -

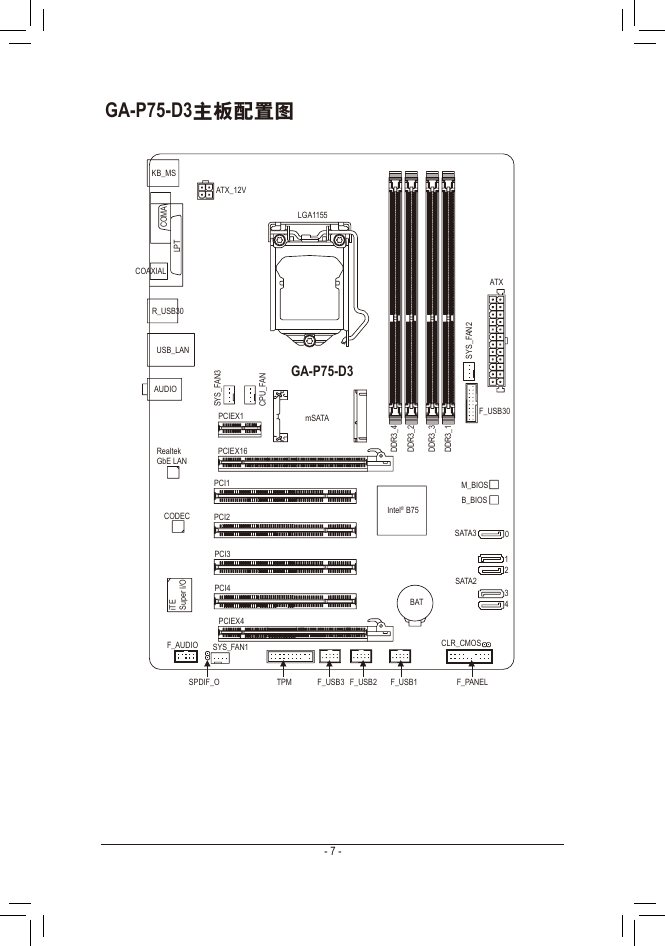

GA-P75-D3主板配置图 KB_MS A M O C T P L COAXIAL R_USB30 USB_LAN AUDIO Realtek GbE LAN CODEC O / I r e p u S E T i ATX_12V LGA1155 GA-P75-D3 mSATA 3 N A F _ S Y S N A F _ U P C PCIEX1 PCIEX16 PCI1 PCI2 PCI3 PCI4 PCIEX4 F_AUDIO SYS_FAN1 ATX 2 N A F _ S Y S F_USB30 4 _ 3 R D D 2 _ 3 R D D 3 _ 3 R D D 1 _ 3 R D D Intel® B75 M_BIOS B_BIOS SATA3 SATA2 BAT CLR_CMOS 0 1 2 3 4 SPDIF_O TPM F_USB3 F_USB2 F_USB1 F_PANEL - 7 -

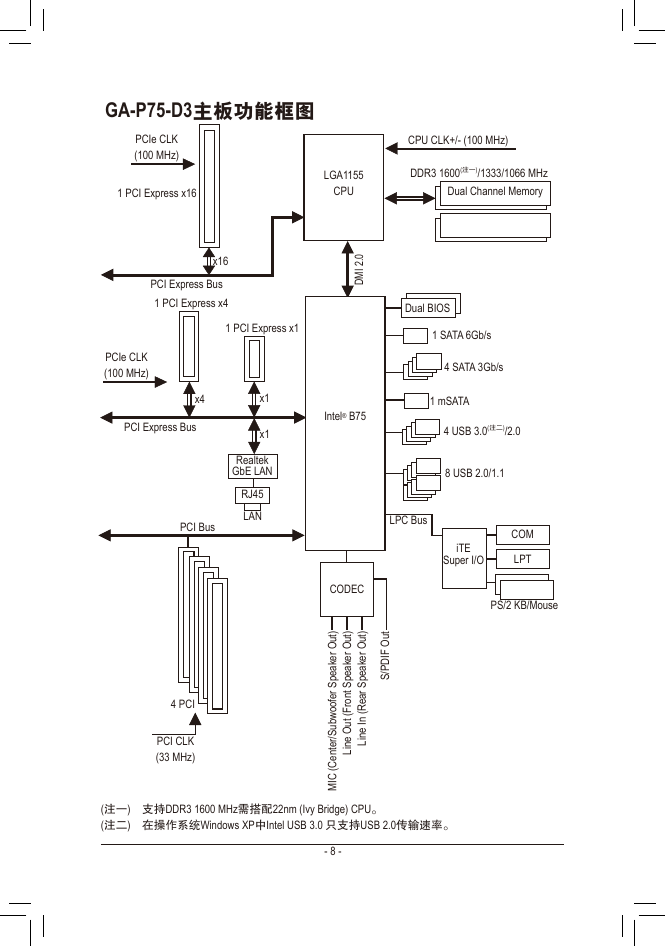

GA-P75-D3主板功能框图 PCIe CLK (100 MHz) 1 PCI Express x16 CPU CLK+/- (100 MHz) LGA1155 CPU DDR3 1600(注一)/1333/1066 MHz Dual Channel Memory x16 PCI Express Bus 1 PCI Express x4 1 PCI Express x1 x1 x1 Realtek GbE LAN RJ45 LAN PCIe CLK (100 MHz) x4 PCI Express Bus PCI Bus 4 PCI PCI CLK (33 MHz) 0 . 2 I M D Dual BIOS Intel® B75 1 SATA 6Gb/s 4 SATA 3Gb/s 1 mSATA 4 USB 3.0(注二)/2.0 8 USB 2.0/1.1 LPC Bus iTE Super I/O COM LPT CODEC PS/2 KB/Mouse ) t u O ) t u O ) t u O r e k a e p S r e k a e p S r e k a e p S t u O F D P S / I r a e R ( n I e n L i t n o r F ( t u O e n L i r e f o o w b u S / r e t n e C ( I C M (注一) 支持DDR3 1600 MHz需搭配22nm (Ivy Bridge) CPU。 (注二) 在操作系统Windows XP中Intel USB 3.0 只支持USB 2.0传输速率。 - 8 -
