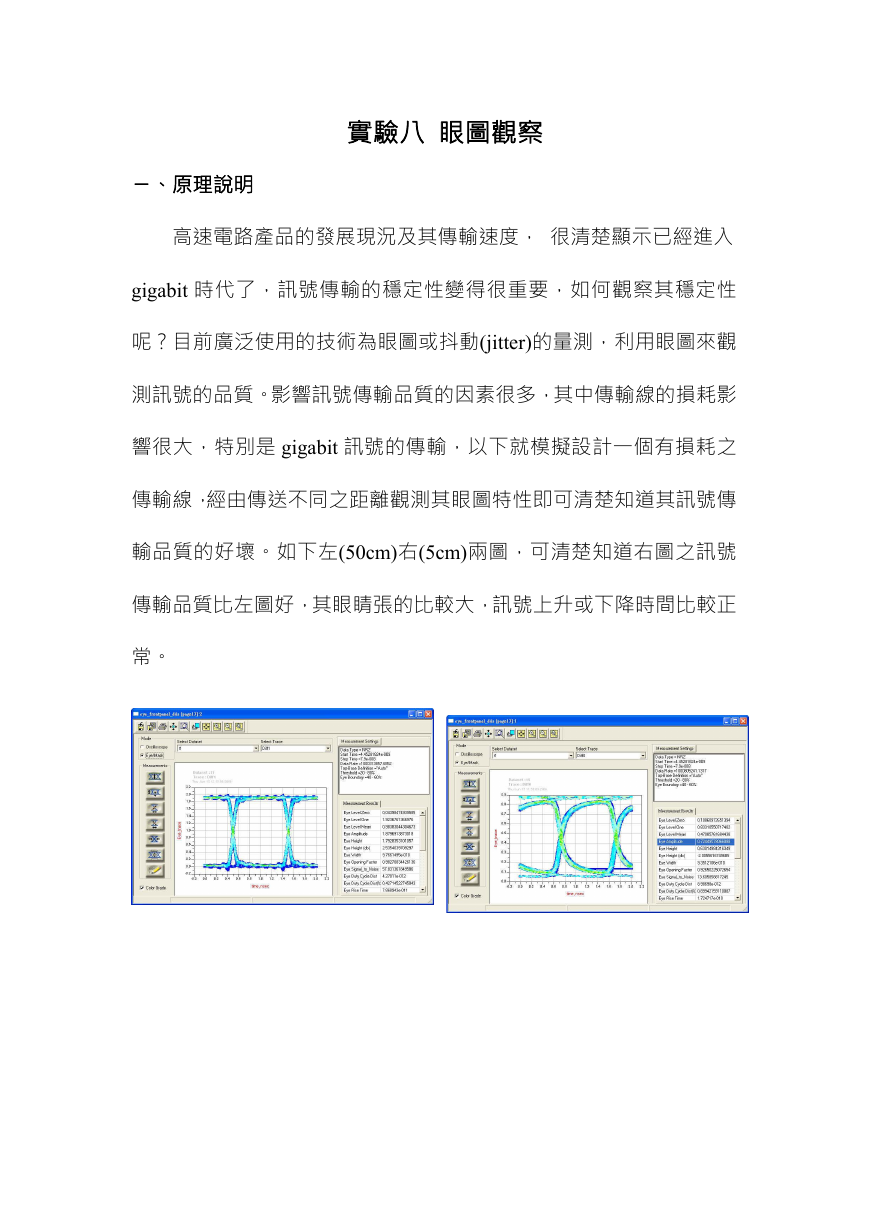

實驗八眼圖觀察ㄧ、原理說明高速電路產品的發展現況及其傳輸速度，很清楚顯示已經進入 gigabit 時代了，訊號傳輸的穩定性變得很重要，如何觀察其穩定性呢？目前廣泛使用的技術為眼圖或抖動(jitter)的量測，利用眼圖來觀測訊號的品質。影響訊號傳輸品質的因素很多，其中傳輸線的損耗影響很大，特別是 gigabit 訊號的傳輸，以下就模擬設計一個有損耗之傳輸線，經由傳送不同之距離觀測其眼圖特性即可清楚知道其訊號傳輸品質的好壞。如下左(50cm)右(5cm)兩圖，可清楚知道右圖之訊號傳輸品質比左圖好，其眼睛張的比較大，訊號上升或下降時間比較正常。

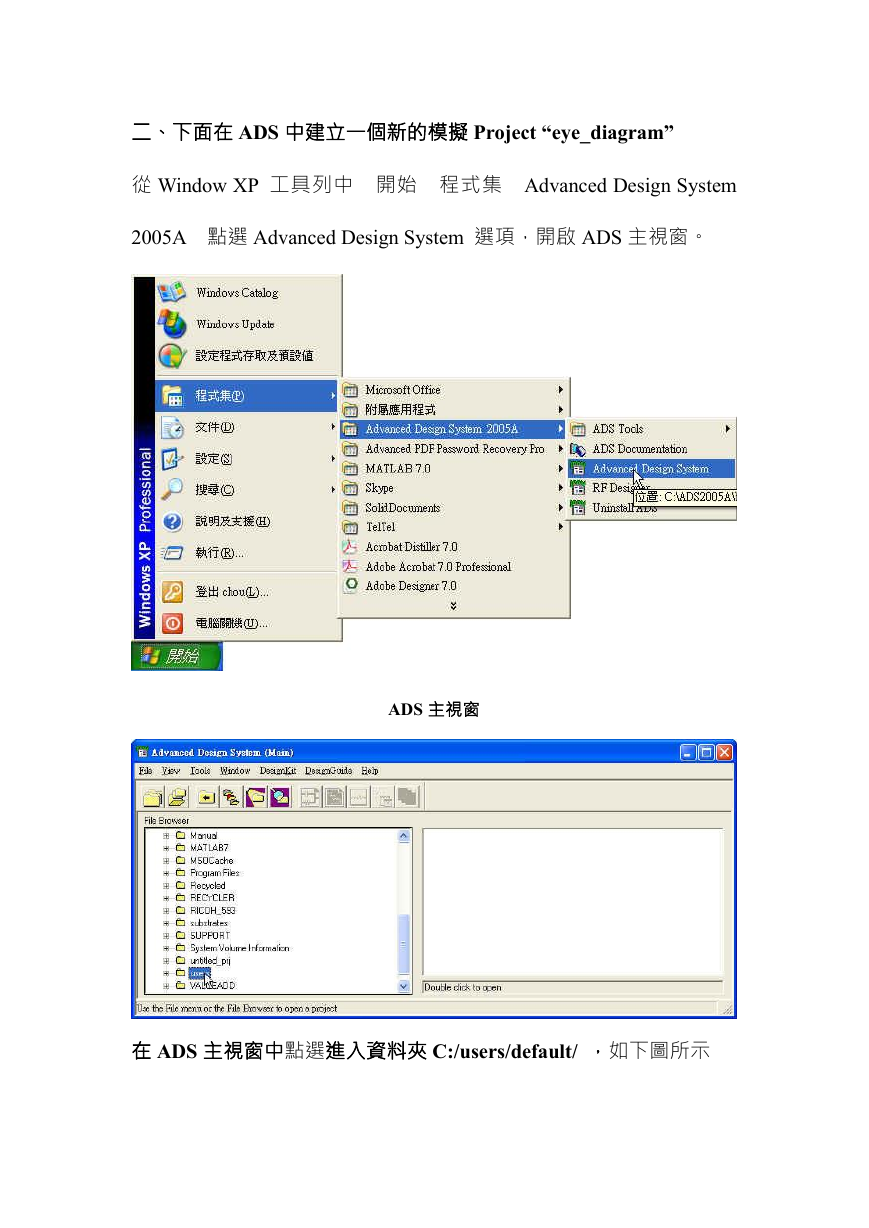

二、下面在 ADS 中建立一個新的模擬 Project “eye_diagram” 從 Window XP 工具列中開始程式集 Advanced Design System 2005A 點選 Advanced Design System 選項，開啟 ADS 主視窗。 ADS 主視窗在 ADS 主視窗中點選進入資料夾 C:/users/default/ ，如下圖所示

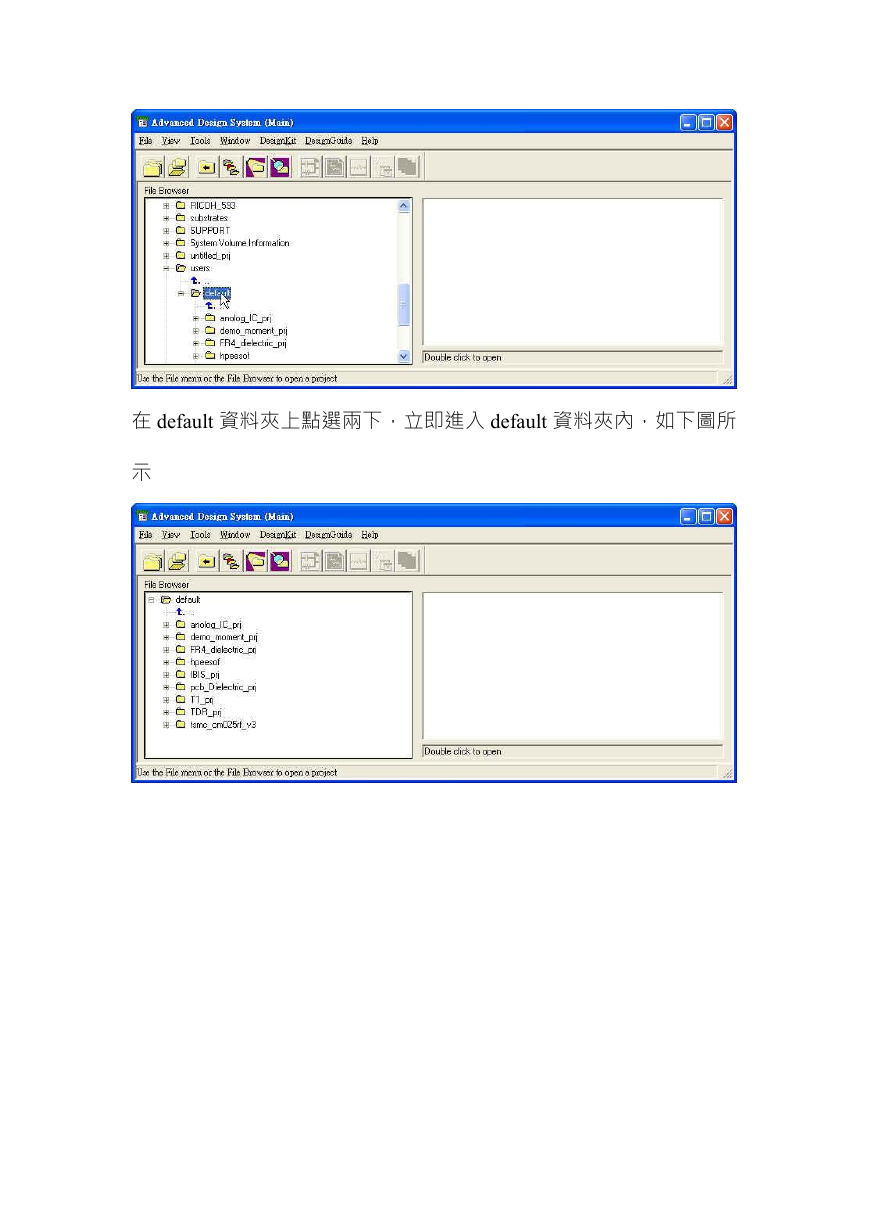

在 default 資料夾上點選兩下，立即進入 default 資料夾內，如下圖所示

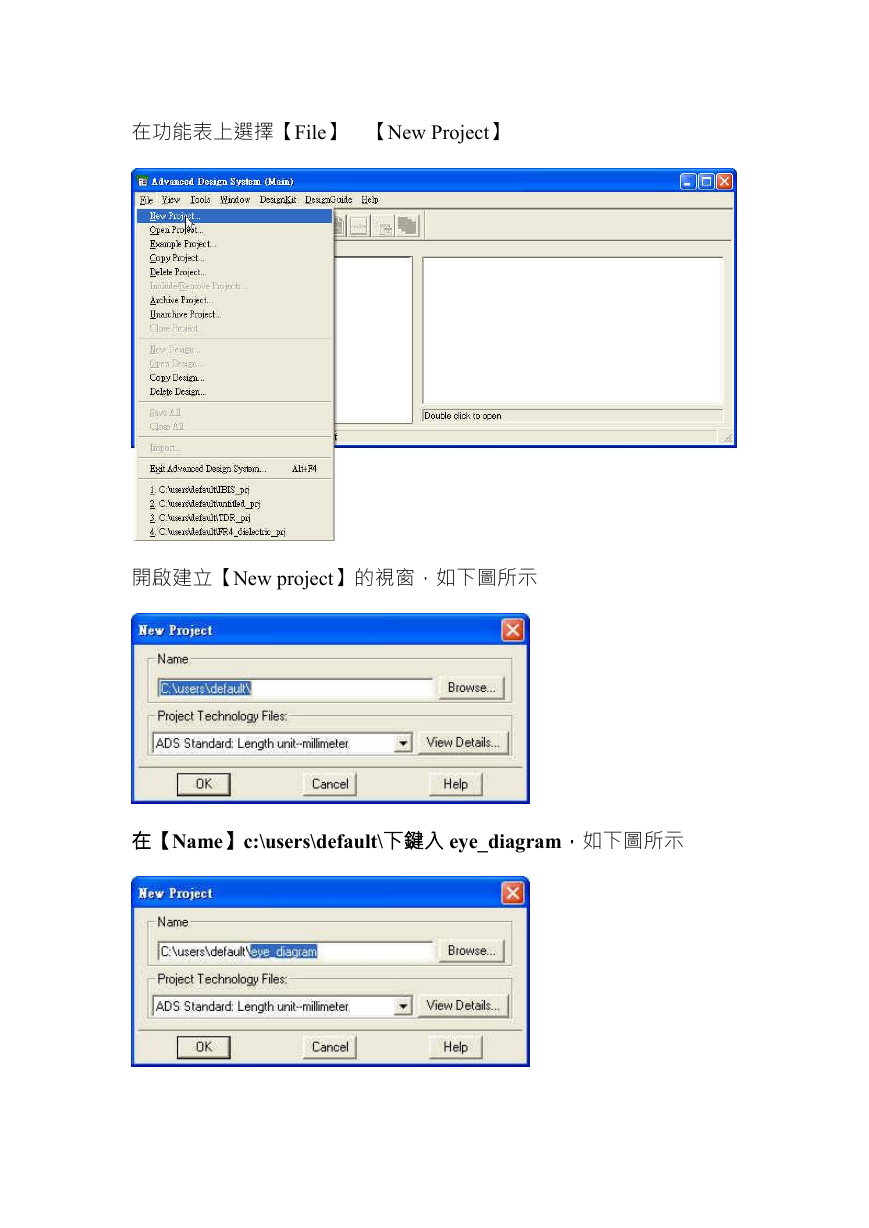

在功能表上選擇【File】【New Project】開啟建立【New project】的視窗，如下圖所示在【Name】c:\users\default\下鍵入 eye_diagram，如下圖所示

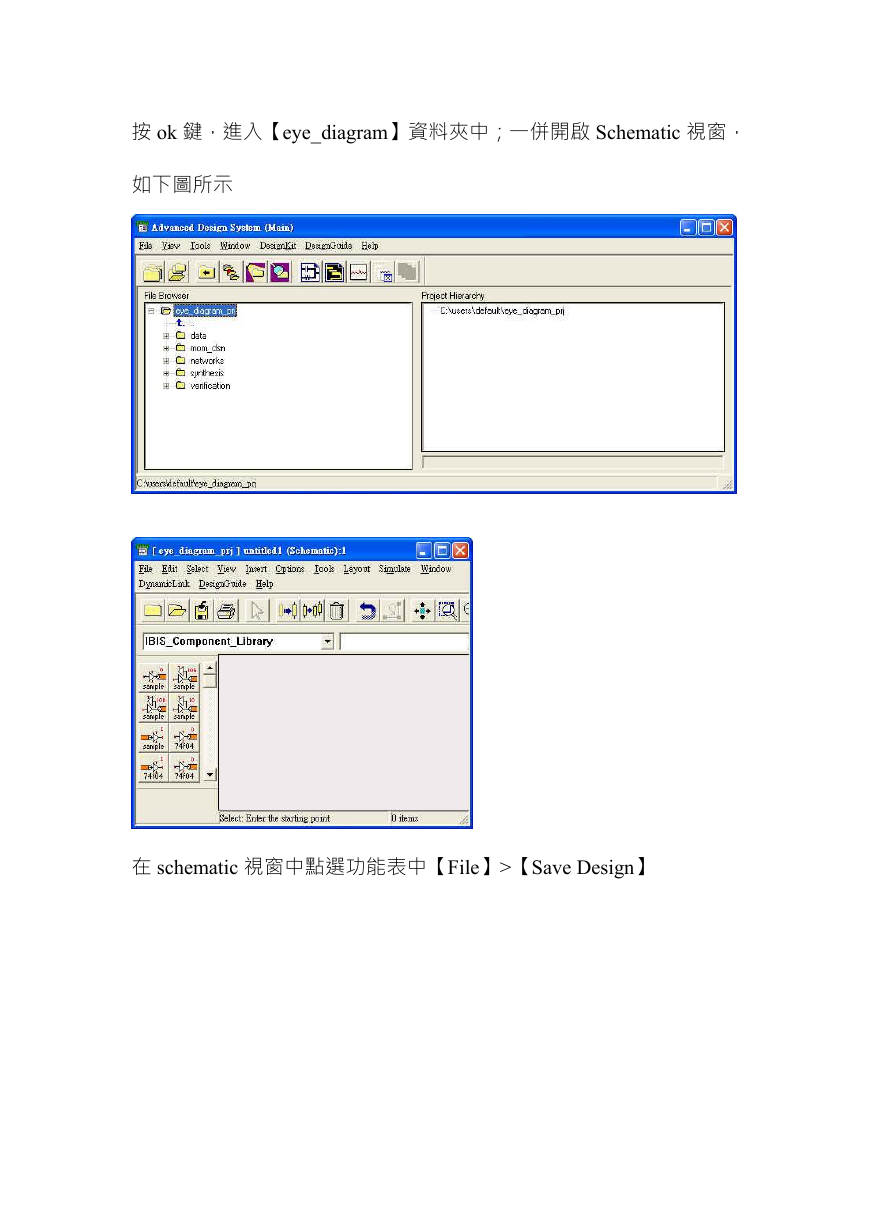

按 ok 鍵，進入【eye_diagram】資料夾中；一併開啟 Schematic 視窗，如下圖所示在 schematic 視窗中點選功能表中【File】>【Save Design】

在開啟的 Save Design 對話視窗中，鍵入檔名 ”t1” 後按【儲存】鍵結束此視窗，並返回 Schematic 視窗中

請在 Schematic 視窗中 TLines-Multilayer 元件庫中選取【MLSUBSTRATE2】元件，並放入視窗中

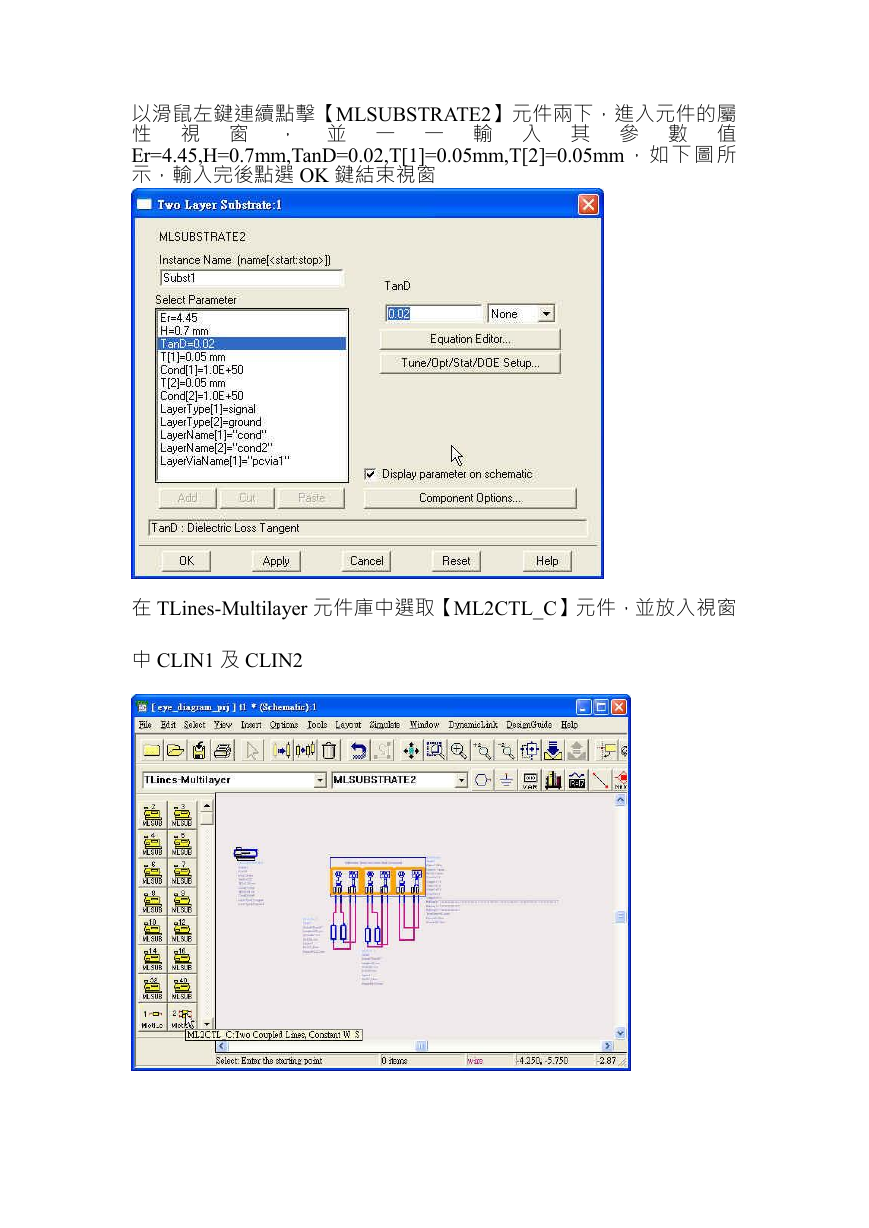

以滑鼠左鍵連續點擊【MLSUBSTRATE2】元件兩下，進入元件的屬性視窗，並一一輸入其參數值 Er=4.45,H=0.7mm,TanD=0.02,T[1]=0.05mm,T[2]=0.05mm，如下圖所示，輸入完後點選 OK 鍵結束視窗在 TLines-Multilayer 元件庫中選取【ML2CTL_C】元件，並放入視窗中 CLIN1 及 CLIN2
