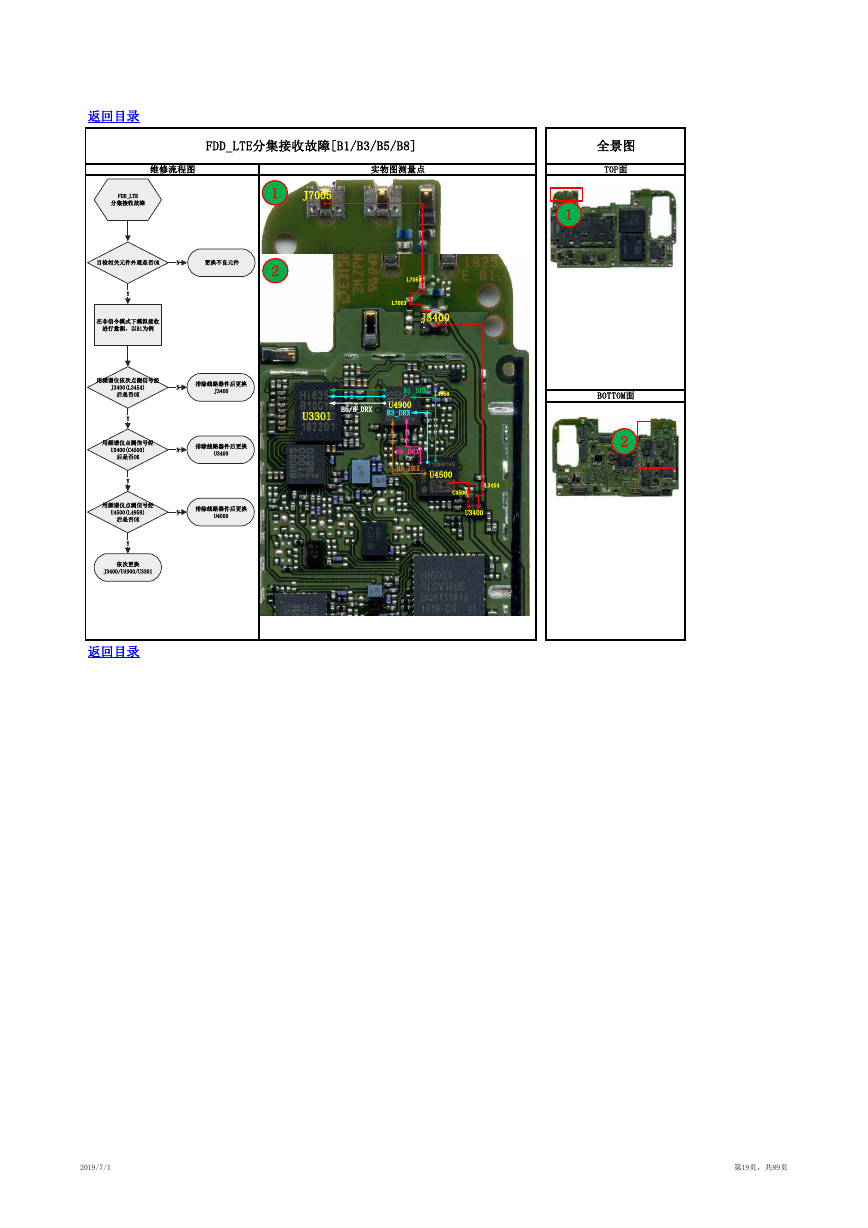

返回目录 FDD_LTE分集接收故障[B1/B3/B5/B8] 维修流程图 实物图测量点 1 J7005 2 L7054 L7003 J3400 全景图 TOP面 1 B1_DRX L4958 B5/8_DRX U4900 B3_DRX U3301 B5_DRX B8_DRX U4500 L3454 C4500 U3400 BOTTOM面 2 返回目录 2019/7/1 第19页，共89页 FDD_LTE分集接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B1为例用频谱仪依次点测信号经J3400(L3454)后是否OKYY排除线路器件后更换J3400N用频谱仪点测信号经U3400(C4500)后是否OKY排除线路器件后更换U3400N用频谱仪点测信号经U4500(L4958)后是否OK排除线路器件后更换U4500N依次更换J3400/U4900/U3301Y
