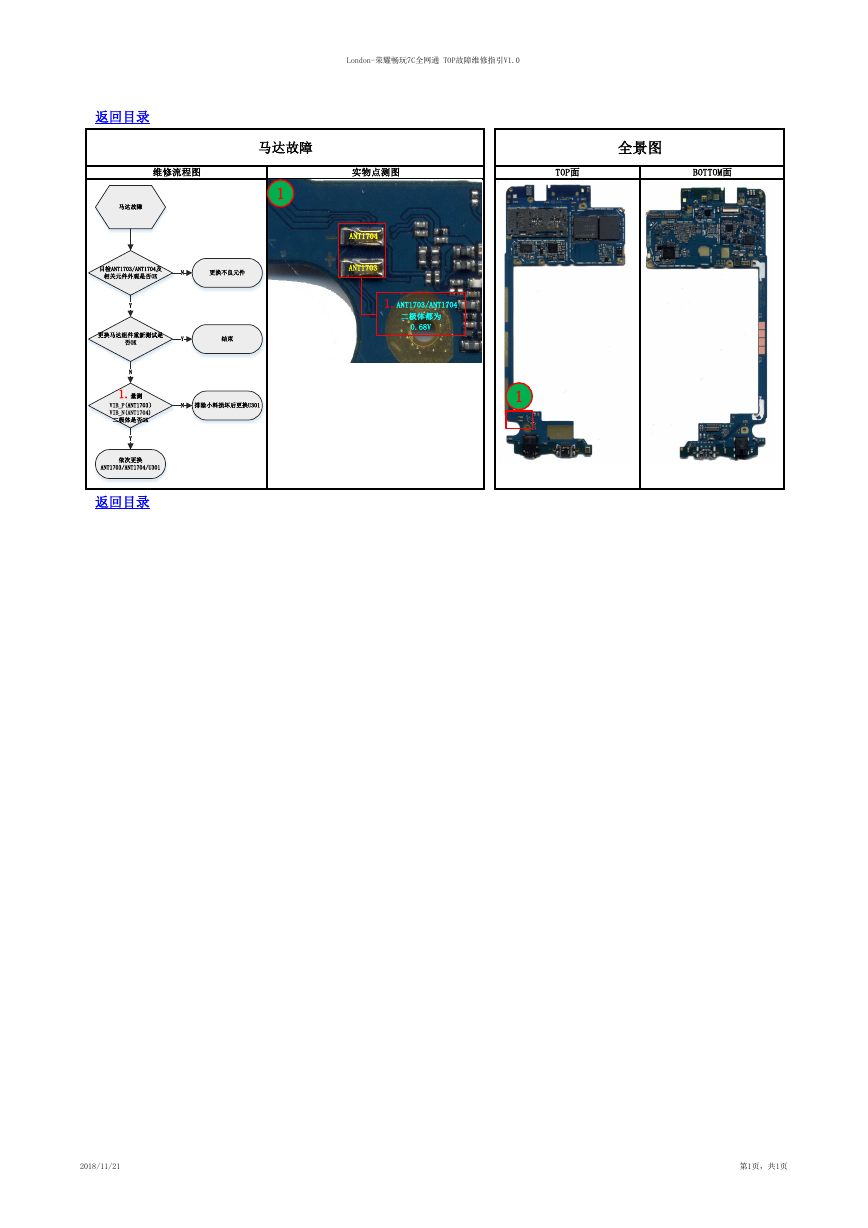

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 返回目录 马达故障 全景图 维修流程图 实物点测图 TOP面 BOTTOM面 马达故障 1 目检ANT1703/ANT1704及 相关元件外观是否OK N 更换不良元件 Y 结束 N 排除小料损坏后更换U301 Y 更换马达组件重新测试是 否OK N 1.量测 VIB_P(ANT1703） VIB_N(ANT1704) 二极体是否OK Y 依次更换 ANT1703/ANT1704/U301 返回目录 ANT1704 ANT1703 1.ANT1703/ANT1704 二极体都为 0.68V 1 2018/11/21 第1页，共1页
