micromaster440 简明调试指南简明调试指南简明调试指南

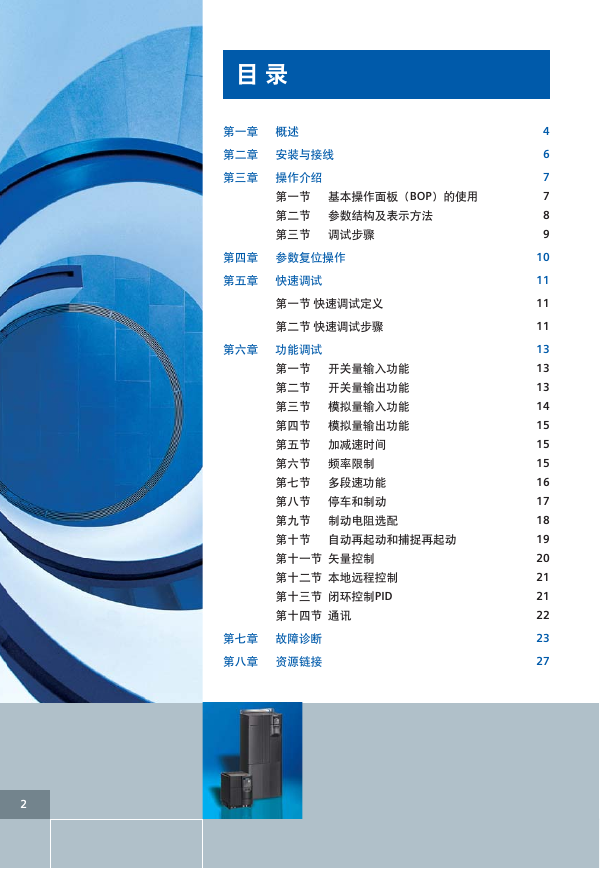

目录第一章第二章第三章第四章第五章第六章第七章第八章概述安装与接线操作介绍第一节基本操作面板（）的使用第二节参数结构及表示方法第三节调试步骤参数复位操作快速调试第一节快速调试定义第二节快速调试步骤功能调试第一节开关量输入功能第二节开关量输出功能第三节模拟量输入功能第四节模拟量输出功能第五节加减速时间第六节频率限制第七节多段速功能第八节停车和制动第九节制动电阻选配自动再起动和捕捉再起动第十节第十一节矢量控制第十二节本地远程控制闭环控制第十三节第十四节通讯故障诊断资源链接 BOP PID 4 6 7 7 8 9 10 11 11 11 13 13 13 14 15 15 15 16 17 18 19 20 21 21 22 23 27 2

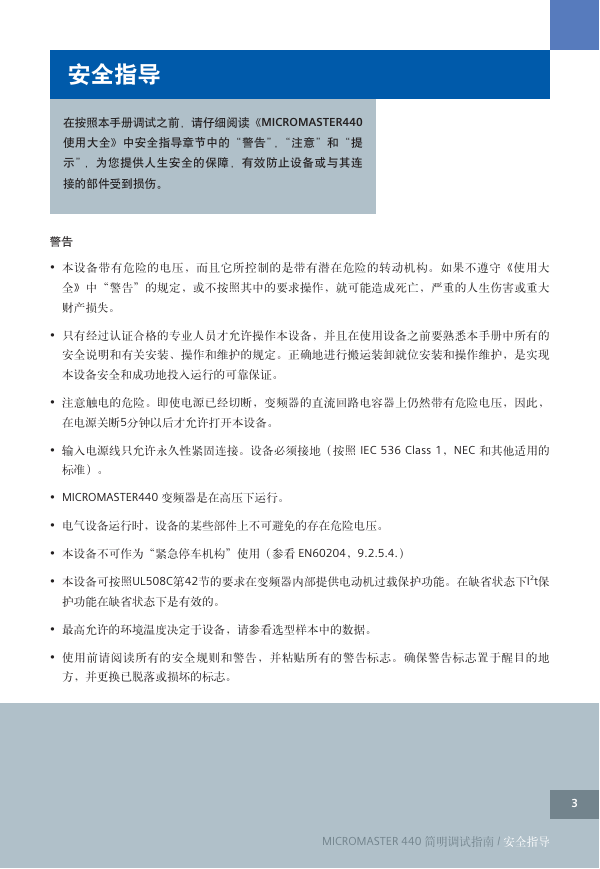

安全指导在按照本手册调试之前，请仔细阅读《使用大全》中安全指导章节中的“警告”，“注意”和“提示”，为您提供人生安全的保障，有效防止设备或与其连接的部件受到损伤。警告• 本设备带有危险的电压，而且它所控制的是带有潜在危险的转动机构。如果不遵守《使用大全》中“警告”的规定，或不按照其中的要求操作，就可能造成死亡，严重的人生伤害或重大财产损失。 • 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。正确地进行搬运装卸就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。 • 注意触电的危险。即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断5分钟以后才允许打开本设备。 • 输入电源线只允许永久性紧固连接。设备必须接地（按照 IEC 536 Class 1，NEC 和其他适用的标准）。 • MICROMASTER440 变频器是在高压下运行。 • 电气设备运行时，设备的某些部件上不可避免的存在危险电压。 • 本设备不可作为“紧急停车机构”使用（参看 EN60204，9.2.5.4.） • 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。在缺省状态下I2t保护功能在缺省状态下是有效的。 • 最高允许的环境温度决定于设备，请参看选型样本中的数据。 • 使用前请阅读所有的安全规则和警告，并粘贴所有的警告标志。确保警告标志置于醒目的地方，并更换已脱落或损坏的标志。 MICROMASTER 440 简明调试指南 / 安全指导 MICROMASTER440 3

第一章概述 6SE64402 本书是为了方便初次使用西门子标准变频器的用户，尽快了解和掌握变频器的调试操作。对常见的一些调试问题，用案例的方式做了一些简要的说明。对于具体参数和设置更加详细的内容可以参考《使用大全》中的具体说明。变频器订货号解释：功率倍率：变频器功率数值生产批次产地：A=欧洲B=中国外形尺寸: （W）1 = 101 前两位（W） A，B，C D， E， F 2 = 102 F = FX 3 = 103 G = GX 4 = 104 3 — 7 U D 1 A A 1 防护等级: 0 = IP00 输入电压: 1 = IP10 B = 1AC 200~240V 2 = IP20/22 C = 1/3AC 200~240V 5 = IP56 A = 内置A级滤波器 D = 3AC 380~480V 6 = IP65/66 B = 内置B级滤波器 E = 3AC 500~600V 7 = IP67 U = 无滤波器 F = 3AC 690~720V 上图所示订货号表示：西门子MM440变频器，防护等级是IP20，无滤波器，三相380V输入，0.37kW，A型尺寸； MICROMASTER 440 简明调试指南 / 概述 MM440 MICROMASTER440 MM440 4

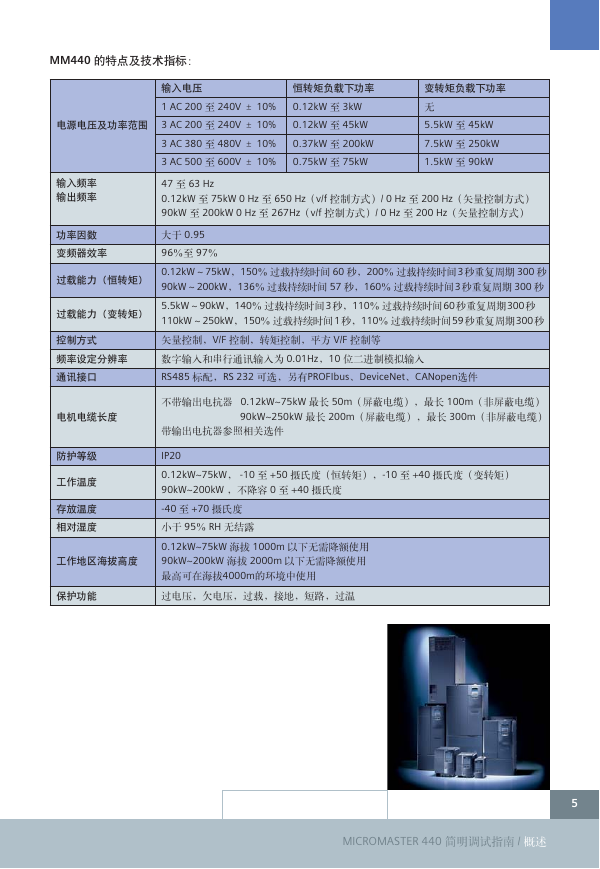

的特点及技术指标： MICROMASTER 440 简明调试指南 / 概述恒转矩负载下功率变转矩负载下功率电源电压及功率范围输入电压 0.12kW 至 3kW 无 1 AC 200 至 240V ± 10% 0.12kW 至 45kW 5.5kW 至 45kW 3 AC 200 至 240V ± 10% 0.37kW 至 200kW 7.5kW 至 250kW 3 AC 380 至 480V ± 10% 0.75kW 至 75kW 1.5kW 至 90kW 3 AC 500 至 600V ± 10% 输入频率 47 至 63 Hz 输出频率 0.12kW 至 75kW 0 Hz 至 650 Hz（v/f 控制方式）/ 0 Hz 至 200 Hz（矢量控制方式） 90kW 至 200kW 0 Hz 至 267Hz（v/f 控制方式）/ 0 Hz 至 200 Hz（矢量控制方式）大于 0.95 功率因数 96％至 97％变频器效率过载能力（恒转矩）0.12kW ~ 75kW，150％过载持续时间 60 秒，200％过载持续时间3秒重复周期 300 秒 90kW ~ 200kW，136％过载持续时间 57 秒，160％过载持续时间3秒重复周期 300 秒过载能力（变转矩）5.5kW ~ 90kW，140％过载持续时间3秒，110％过载持续时间60秒重复周期300秒 110kW ~ 250kW，150％过载持续时间1秒，110％过载持续时间59秒重复周期300秒矢量控制，V/F 控制，转矩控制，平方 V/F 控制等控制方式数字输入和串行通讯输入为 0.01Hz，10 位二进制模拟输入频率设定分辨率 RS485 标配，RS 232 可选，另有PROFIbus、DeviceNet、CANopen选件通讯接口不带输出电抗器 0.12kW~75kW 最长 50m（屏蔽电缆），最长 100m（非屏蔽电缆） 90kW~250kW 最长 200m（屏蔽电缆），最长 300m（非屏蔽电缆）电机电缆长度带输出电抗器参照相关选件防护等级 IP20 0.12kW~75kW， -10 至 +50 摄氏度（恒转矩），-10 至 +40 摄氏度（变转矩）工作温度 90kW~200kW ，不降容 0 至 +40 摄氏度 -40 至 +70 摄氏度存放温度小于 95％ RH 无结露相对湿度 0.12kW~75kW 海拔 1000m 以下无需降额使用 90kW~200kW 海拔 2000m 以下无需降额使用工作地区海拔高度最高可在海拔4000m的环境中使用过电压，欠电压，过载，接地，短路，过温保护功能 MM440 5

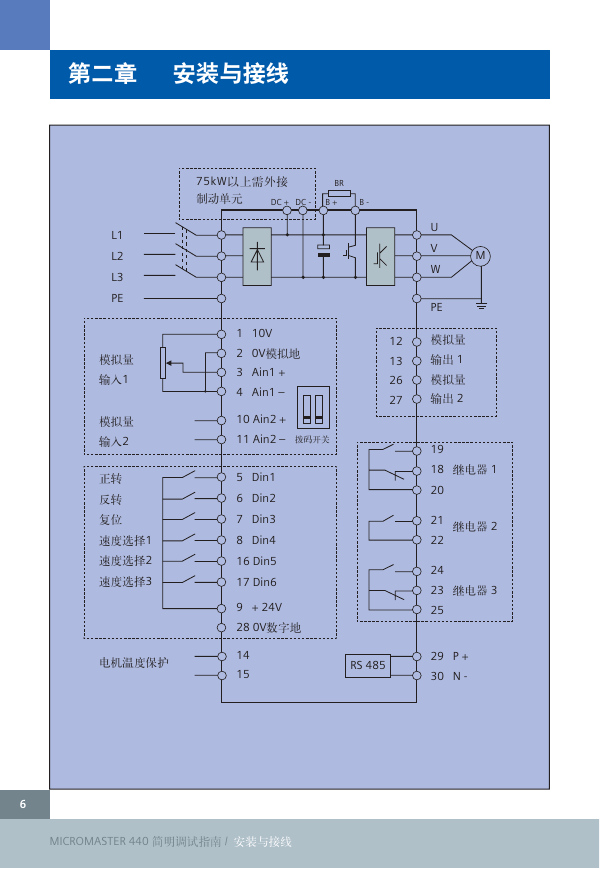

第二章安装与接线 75kW以上需外接制动单元 L1L2L3PE模拟量输入1模拟量输入2正转反转复位速度选择1 1 10V 2 0V模拟地 3 Ain1 + 4 Ain1 _ 10 Ain2 + 11 Ain2 _ 拨码开关 5 Din1 6 Din2 7 Din3 8 Din4 速度选择2 16 Din5 速度选择3 17 Din6 9 + 24V 28 0V数字地 1415 电机温度保护 RS 485 MICROMASTER 440 简明调试指南 / 安装与接线 BRB + B - DC + DC - 12132627 UV M WPE模拟量输出 1模拟量输出 2 1918 继电器 1 2021 继电器 2 222423 继电器 3 2529 P + 30 N - 6

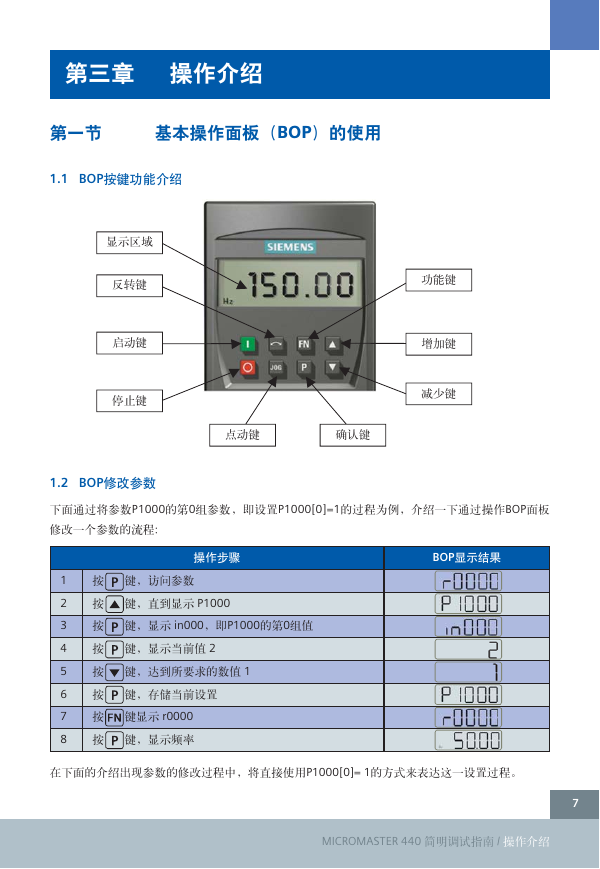

第三章操作介绍第一节基本操作面板（BOP）的使用按键功能介绍修改参数显示区域停止键功能键增加键减少键反转键启动键点动键确认键下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程：操作步骤显示结果按键，访问参数 1 按键，直到显示 P1000 2 按键，显示 in000，即P1000的第0组值 3 按键，显示当前值 2 4 按键，达到所要求的数值 1 5 按键，存储当前设置 6 按键显示 r0000 7 按键，显示频率 8 在下面的介绍出现参数的修改过程中，将直接使用P1000[0]= 1的方式来表达这一设置过程。 MICROMASTER 440 简明调试指南 / 操作介绍 1.1 BOP 1.2 BOP BOP 7

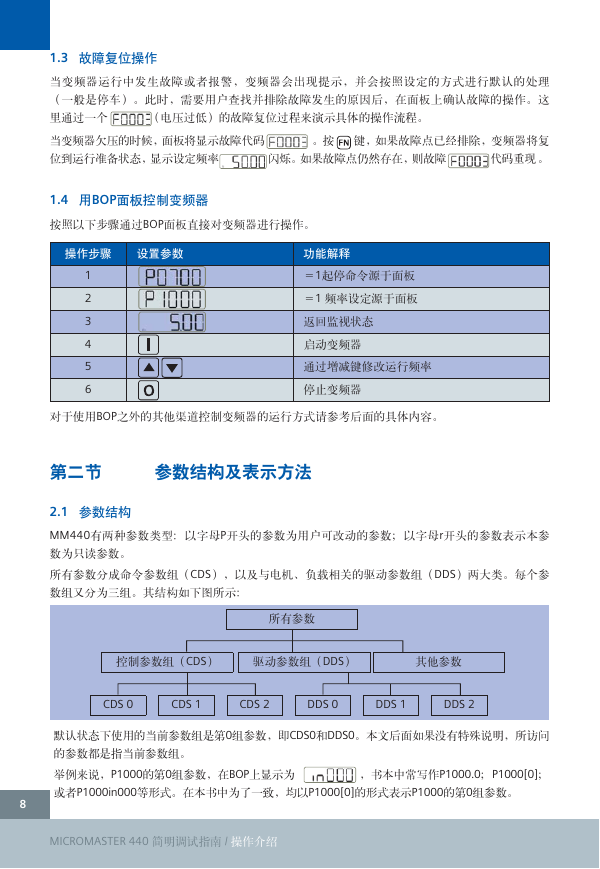

第二节参数结构及表示方法故障复位操作用面板控制变频器参数结构当变频器运行中发生故障或者报警，变频器会出现提示，并会按照设定的方式进行默认的处理（一般是停车）。此时，需要用户查找并排除故障发生的原因后，在面板上确认故障的操作。这里通过一个（电压过低）的故障复位过程来演示具体的操作流程。当变频器欠压的时候，面板将显示故障代码。按键，如果故障点已经排除，变频器将复位到运行准备状态，显示设定频率闪烁。如果故障点仍然存在，则故障代码重现。按照以下步骤通过BOP面板直接对变频器进行操作。操作步骤设置参数功能解释＝1起停命令源于面板 1 ＝1 频率设定源于面板 2 返回监视状态 3 启动变频器 4 通过增减键修改运行频率 5 停止变频器 6 对于使用BOP之外的其他渠道控制变频器的运行方式请参考后面的具体内容。 MM440有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r开头的参数表示本参数为只读参数。所有参数分成命令参数组（CDS），以及与电机、负载相关的驱动参数组（DDS）两大类。每个参数组又分为三组。其结构如下图所示：所有参数控制参数组（CDS）驱动参数组（DDS）其他参数 CDS 0 CDS 1 CDS 2 DDS 0 DDS 1 DDS 2 默认状态下使用的当前参数组是第0组参数，即CDS0和DDS0。本文后面如果没有特殊说明，所访问的参数都是指当前参数组。举例来说，P1000的第0组参数，在BOP上显示为，书本中常写作P1000.0；P1000[0]；或者P1000in000等形式。在本书中为了一致，均以P1000[0]的形式表示P1000的第0组参数。 MICROMASTER 440 简明调试指南 / 操作介绍 1.3 1.4 BOP 2.1 8
