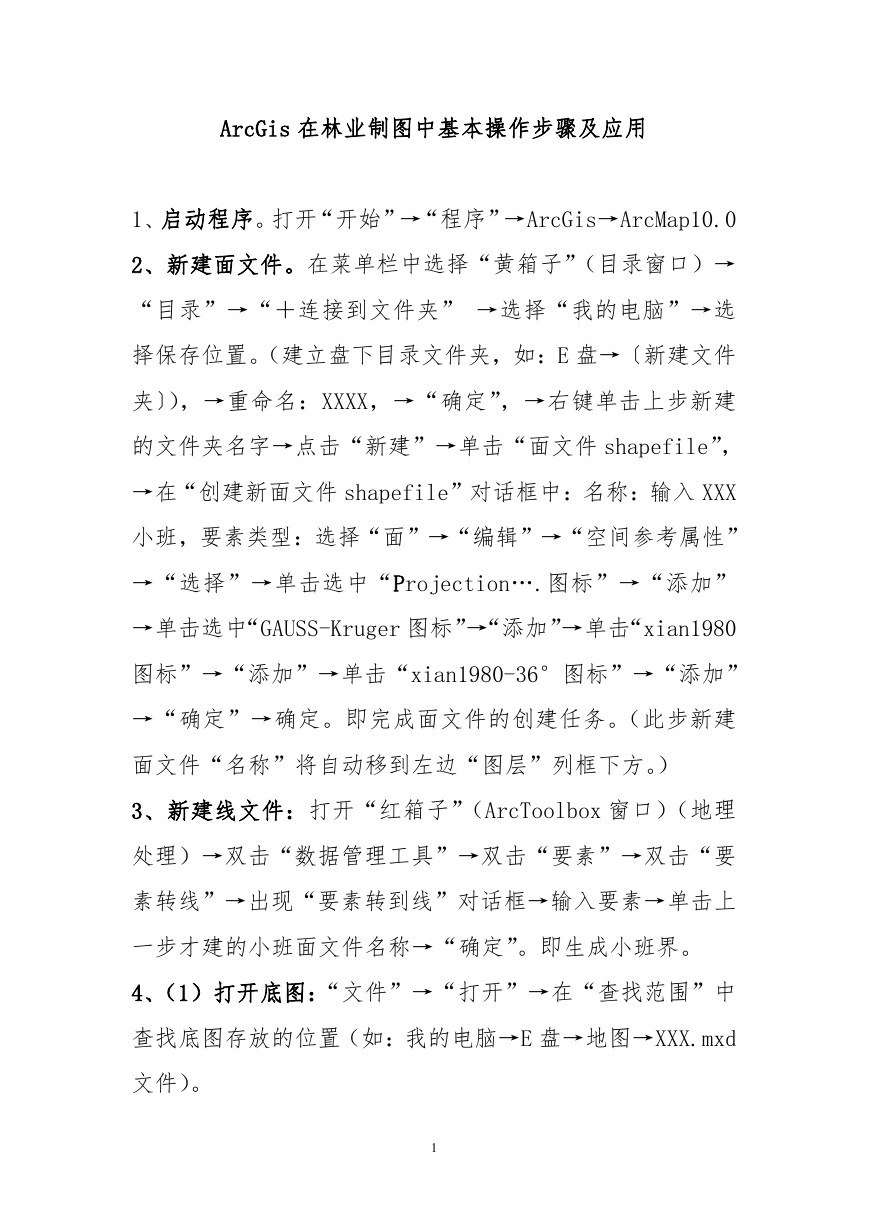

ArcGis 在林业制图中基本操作步骤及应用 1、启动程序。打开“开始”→“程序”→ArcGis→ArcMap10.0 2、新建面文件。在菜单栏中选择“黄箱子”（目录窗口）→ “目录”→“＋连接到文件夹” →选择“我的电脑”→选择保存位置。（建立盘下目录文件夹，如：E 盘→〔新建文件夹〕），→重命名：XXXX，→“确定”，→右键单击上步新建的文件夹名字→点击“新建”→单击“面文件 shapefile”， →在“创建新面文件 shapefile”对话框中：名称：输入 XXX 小班，要素类型：选择“面”→“编辑”→“空间参考属性” →“选择”→单击选中“Projection….图标”→“添加” →单击选中“GAUSS-Kruger 图标”→“添加”→单击“xian1980 图标”→“添加”→单击“xian1980-36°图标”→“添加” →“确定”→确定。即完成面文件的创建任务。（此步新建面文件“名称”将自动移到左边“图层”列框下方。） 3、新建线文件：打开“红箱子”（ArcToolbox 窗口）（地理处理）→双击“数据管理工具”→双击“要素”→双击“要素转线”→出现“要素转到线”对话框→输入要素→单击上一步才建的小班面文件名称→“确定”。即生成小班界。 4、（1）打开底图：“文件”→“打开”→在“查找范围”中查找底图存放的位置（如：我的电脑→E 盘→地图→XXX.mxd 文件）。 1

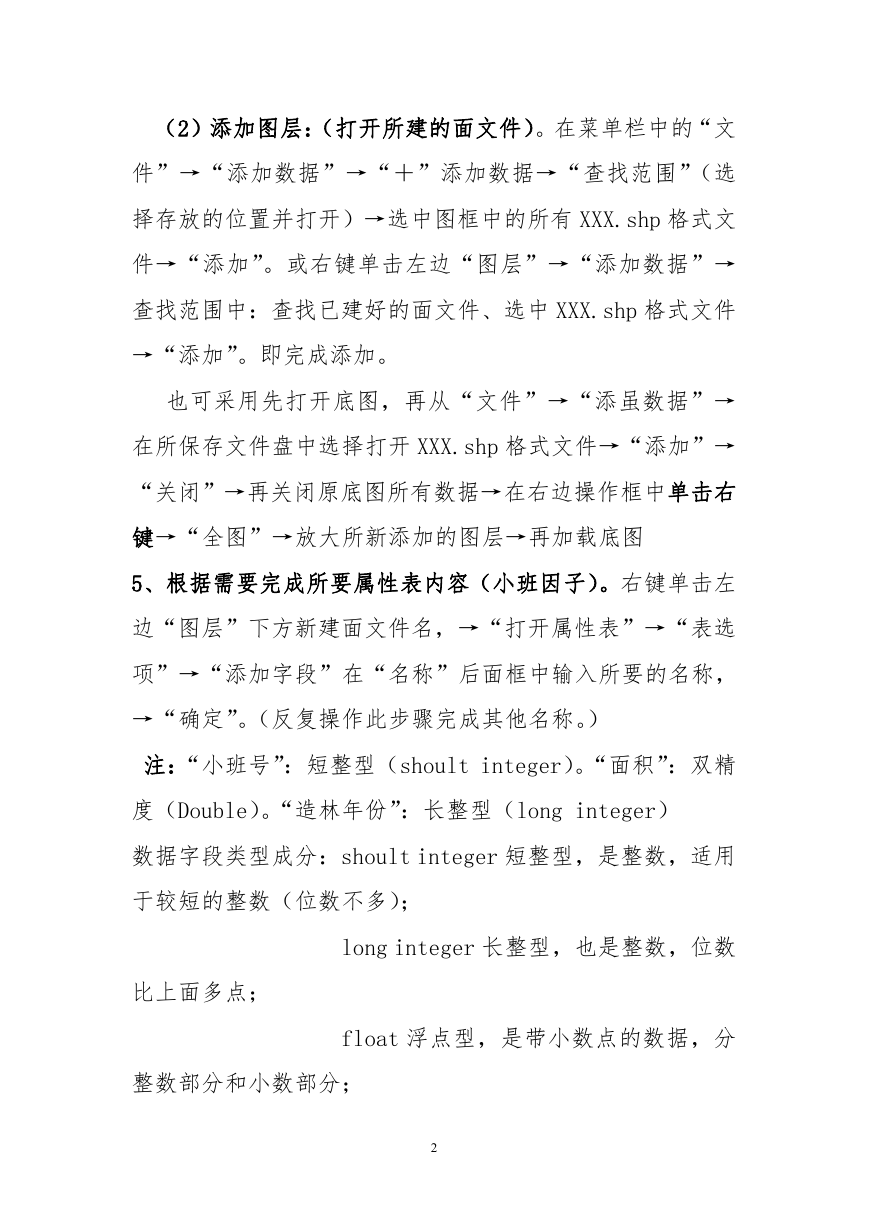

（2）添加图层：（打开所建的面文件）。在菜单栏中的“文件”→“添加数据”→“＋”添加数据→“查找范围”（选择存放的位置并打开）→选中图框中的所有 XXX.shp 格式文件→“添加”。或右键单击左边“图层”→“添加数据”→ 查找范围中：查找已建好的面文件、选中 XXX.shp 格式文件 →“添加”。即完成添加。也可采用先打开底图，再从“文件”→“添虽数据”→ 在所保存文件盘中选择打开 XXX.shp 格式文件→“添加”→ “关闭”→再关闭原底图所有数据→在右边操作框中单击右键→“全图”→放大所新添加的图层→再加载底图 5、根据需要完成所要属性表内容（小班因子）。右键单击左边“图层”下方新建面文件名，→“打开属性表”→“表选项”→“添加字段”在“名称”后面框中输入所要的名称， →“确定”。（反复操作此步骤完成其他名称。）注：“小班号”：短整型（shoult integer）。“面积”：双精度（Double）。“造林年份”：长整型（long integer）数据字段类型成分：shoult integer 短整型，是整数，适用于较短的整数（位数不多）； long integer 长整型，也是整数，位数比上面多点； float 浮点型，是带小数点的数据，分整数部分和小数部分； 2

Double 双精度，也是带小数点的数据，也分整数部分和小数部分； Text 文本型，是文字类型。 6、勾绘小班。“编辑器”→“开始编辑”→“（选择新创建面文件名）→“确定”→“创建要素”→双击新建的面文件，如 XXX 造林小班→“模板属性”→构造工具→“面”→“确定”。“光标”出现“+”→开始勾小班；完成小班勾绘后，再在“编辑器”中→保存编辑→停止编辑。 7、修改小班：“编辑器”→“开始编辑”→（选择新创建面文件名，即所操作图层上的小班面）→“确定”→双击所要修改的小班→开始托动小班边线上的点→“保存编辑”→“停止编辑”，即完成修改。 8、清除小班中不要部分 “编辑器”→“开始编辑”→选择所操作的面文件→选择多边形工具→勾绘出要删除部分→“编辑器”→“裁剪”→ “丢弃相交区域内部分” →“确定”→Delete(删除键) → “停止编辑”→“保存编辑”。 9、计算面积：“打开属性表”→选中“面积”列→右键“计算几何体”→“公顷”→“确定”。打开属性表”→选中“面积”列右键→“属性”→数值→数值→选择小数位数→根据需要选择小数位数。 “面积 1” →“字段计算器”→面积 1= Round(〔面积〕／ 3

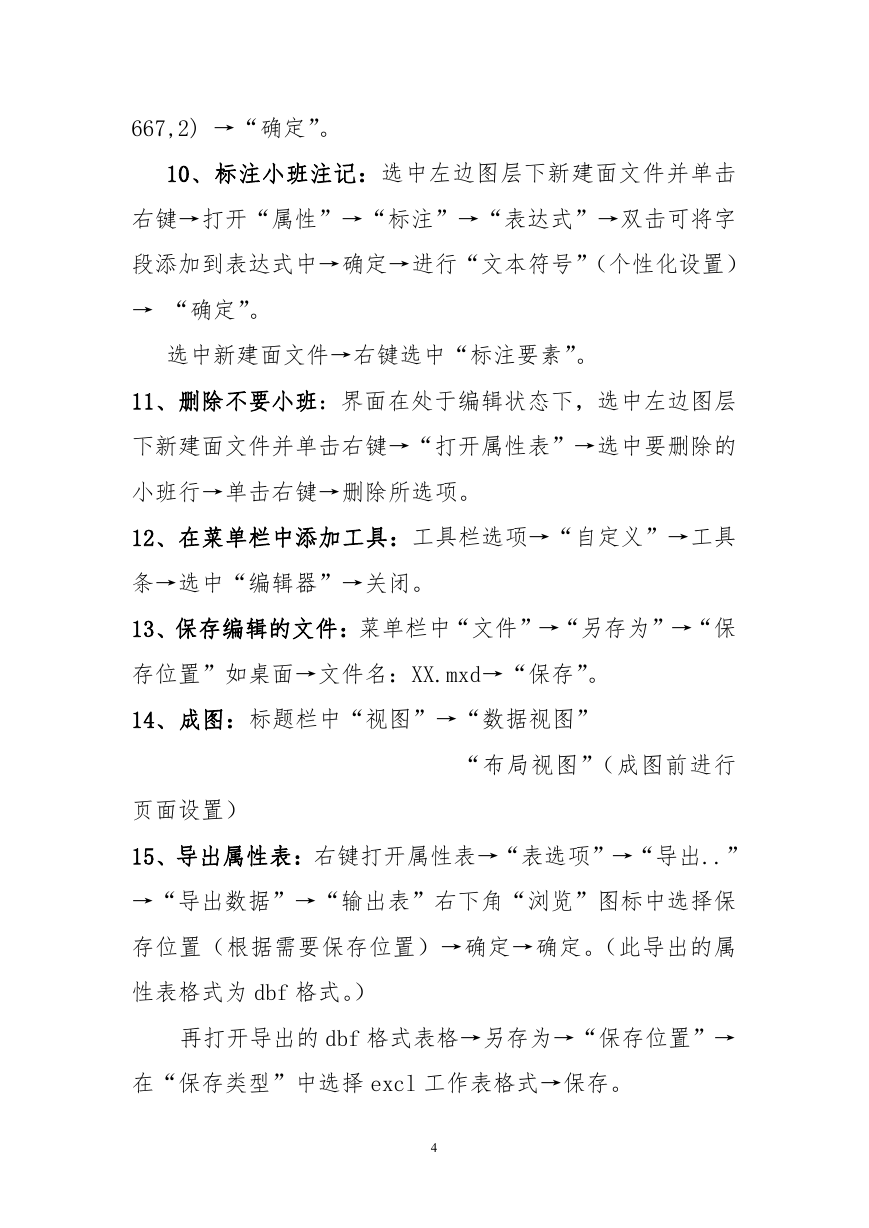

667,2) →“确定”。 10、标注小班注记：选中左边图层下新建面文件并单击右键→打开“属性”→“标注”→“表达式”→双击可将字段添加到表达式中→确定→进行“文本符号”（个性化设置） → “确定”。选中新建面文件→右键选中“标注要素”。 11、删除不要小班：界面在处于编辑状态下，选中左边图层下新建面文件并单击右键→“打开属性表”→选中要删除的小班行→单击右键→删除所选项。 12、在菜单栏中添加工具：工具栏选项→“自定义”→工具条→选中“编辑器”→关闭。 13、保存编辑的文件：菜单栏中“文件”→“另存为”→“保存位置”如桌面→文件名：XX.mxd→“保存”。 14、成图：标题栏中“视图”→“数据视图” “布局视图”（成图前进行页面设置） 15、导出属性表：右键打开属性表→“表选项”→“导出..” →“导出数据”→“输出表”右下角“浏览”图标中选择保存位置（根据需要保存位置）→确定→确定。（此导出的属性表格式为 dbf 格式。）再打开导出的 dbf 格式表格→另存为→“保存位置”→ 在“保存类型”中选择 excl 工作表格式→保存。 4

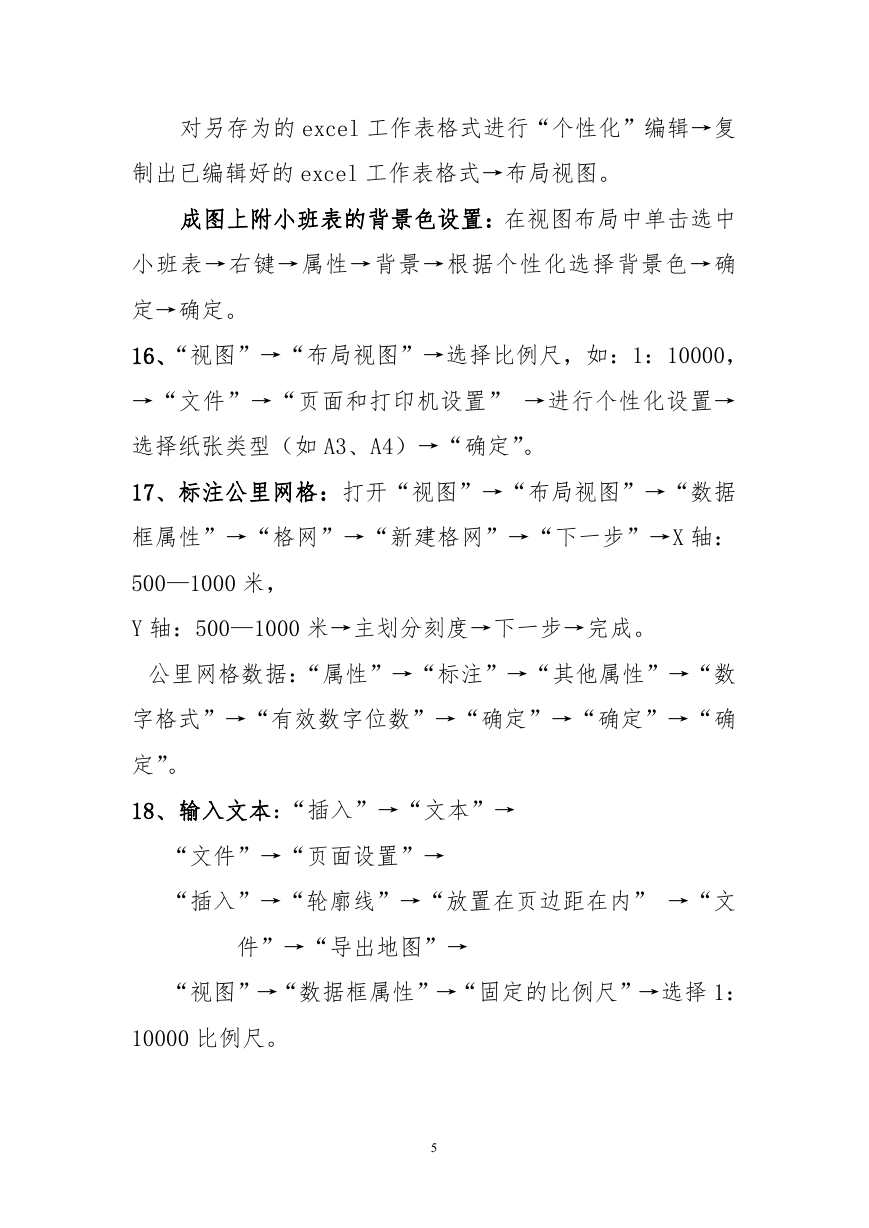

对另存为的 excel 工作表格式进行“个性化”编辑→复制出已编辑好的 excel 工作表格式→布局视图。成图上附小班表的背景色设置：在视图布局中单击选中小班表→右键→属性→背景→根据个性化选择背景色→确定→确定。 16、“视图”→“布局视图”→选择比例尺，如：1：10000， →“文件”→“页面和打印机设置” →进行个性化设置→ 选择纸张类型（如 A3、A4）→“确定”。 17、标注公里网格：打开“视图”→“布局视图”→“数据框属性”→“格网”→“新建格网”→“下一步”→X 轴： 500—1000 米， Y 轴：500—1000 米→主划分刻度→下一步→完成。公里网格数据：“属性”→“标注”→“其他属性”→“数字格式”→“有效数字位数”→“确定”→“确定”→“确定”。 18、输入文本：“插入”→“文本”→ “文件”→“页面设置”→ “插入”→“轮廓线”→“放置在页边距在内” →“文件”→“导出地图”→ “视图”→“数据框属性”→“固定的比例尺”→选择 1： 10000 比例尺。 5

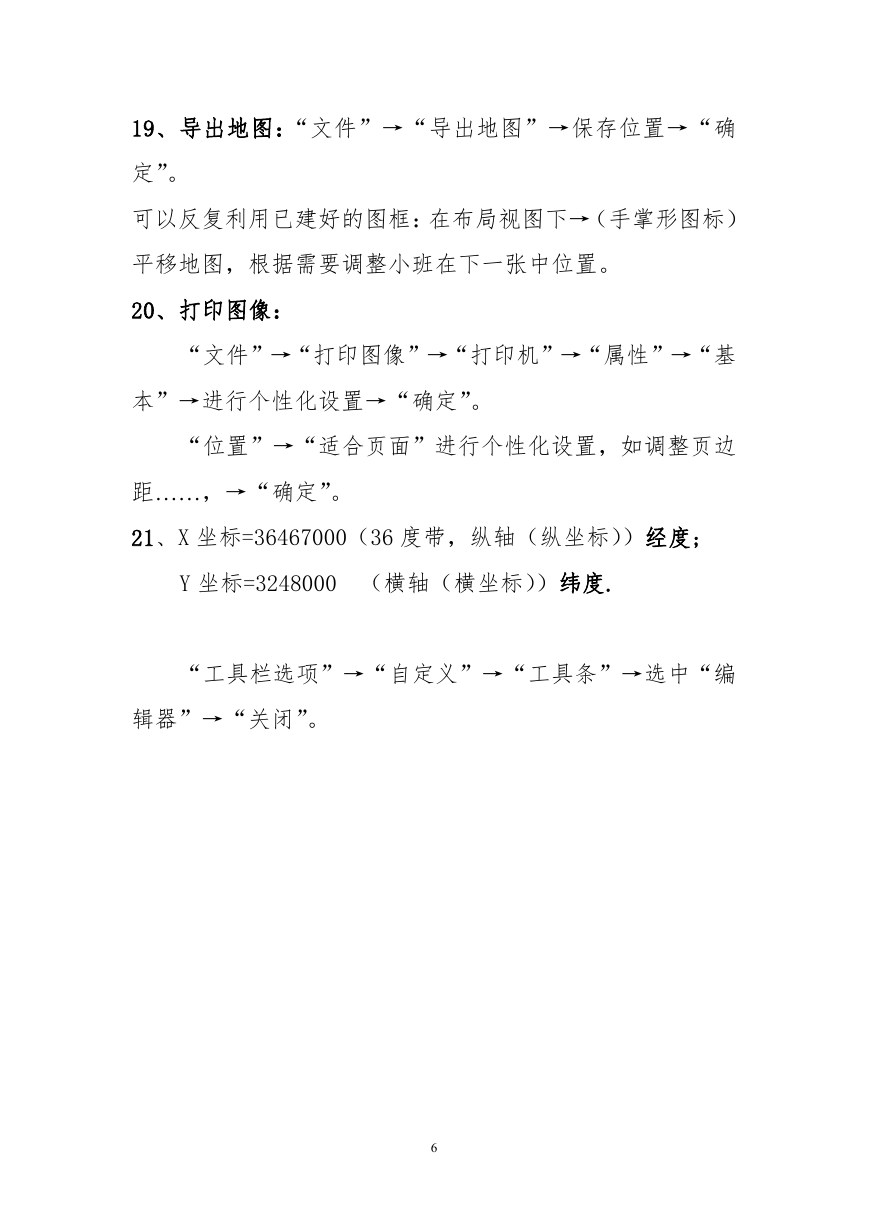

19、导出地图：“文件”→“导出地图”→保存位置→“确定”。可以反复利用已建好的图框：在布局视图下→（手掌形图标）平移地图，根据需要调整小班在下一张中位置。 20、打印图像： “文件”→“打印图像”→“打印机”→“属性”→“基本”→进行个性化设置→“确定”。 “位置”→“适合页面”进行个性化设置，如调整页边距……，→“确定”。 21、X 坐标=36467000（36 度带，纵轴（纵坐标））经度; Y 坐标=3248000 （横轴（横坐标））纬度. “工具栏选项”→“自定义”→“工具条”→选中“编辑器”→“关闭”。 6
