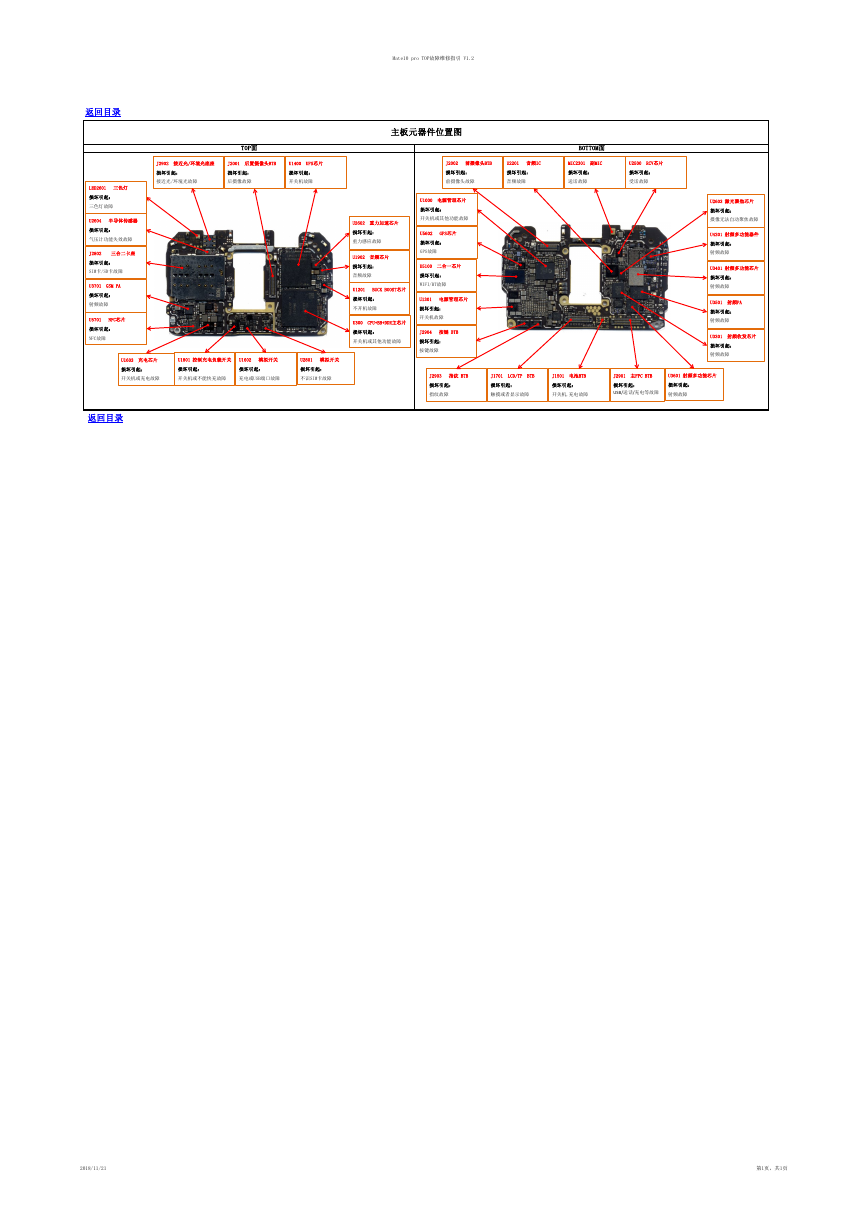

Mate10 pro TOP故障维修指引 V1.2 主板元器件位置图 TOP面 BOTTOM面 J2902 接近光/环境光底座 J2001 后置摄像头BTB U1400 UFS芯片 J2002 前摄像头BTB U2201 音频IC MIC2301 副MIC U2500 RCV芯片 损坏引起： 接近光/环境光故障 损坏引起： 后摄像故障 损坏引起： 开关机故障 损坏引起： 前摄像头故障 损坏引起： 音频故障 损坏引起： 送话故障 损坏引起： 受话故障 U1000 电源管理芯片 损坏引起： 开关机或其他功能故障 U5602 GPS芯片 损坏引起： GPS故障 U5100 二合一芯片 损坏引起： WIFI/BT故障 U1301 电源管理芯片 损坏引起： 开关机故障 U2602 重力加速芯片 损坏引起： 重力感应故障 U1902 音频芯片 损坏引起： 音频故障 U1201 BUCK BOOST芯片 损坏引起： 不开机故障 U300 CPU+BB+DDR主芯片 损坏引起： J2904 按键 BTB 开关机或其他功能故障 损坏引起： 按键故障 U2603 激光聚焦芯片 损坏引起： 摄像无法自动聚焦故障 U4201 射频多功能器件 损坏引起： 射频故障 U3401 射频多功能芯片 损坏引起： 射频故障 U3501 射频PA 损坏引起： 射频故障 U3301 射频收发芯片 损坏引起： 射频故障 J2903 指纹 BTB J1701 LCD/TP BTB J1501 电池BTB J2901 主FPC BTB U3601 射频多功能芯片 损坏引起： 指纹故障 损坏引起： 损坏引起： 触摸或者显示故障 开关机,充电故障 损坏引起： USB/送话/充电等故障 损坏引起： 射频故障 返回目录 LED2601 三色灯 损坏引起： 三色灯故障 U2604 半导体传感器 损坏引起： 气压计功能失效故障 J2802 三合二卡座 损坏引起： SIM卡/SD卡故障 U3701 GSM PA 损坏引起： 射频故障 U5701 NFC芯片 损坏引起： NFC故障 U1603 充电芯片 U1801 控制充电负载开关 U1602 模拟开关 U2801 模拟开关 损坏引起： 损坏引起： 损坏引起： 损坏引起： 开关机或充电故障 开关机或不能快充故障 充电或USB端口故障 不识SIM卡故障 返回目录 2018/11/21 第1页，共1页
