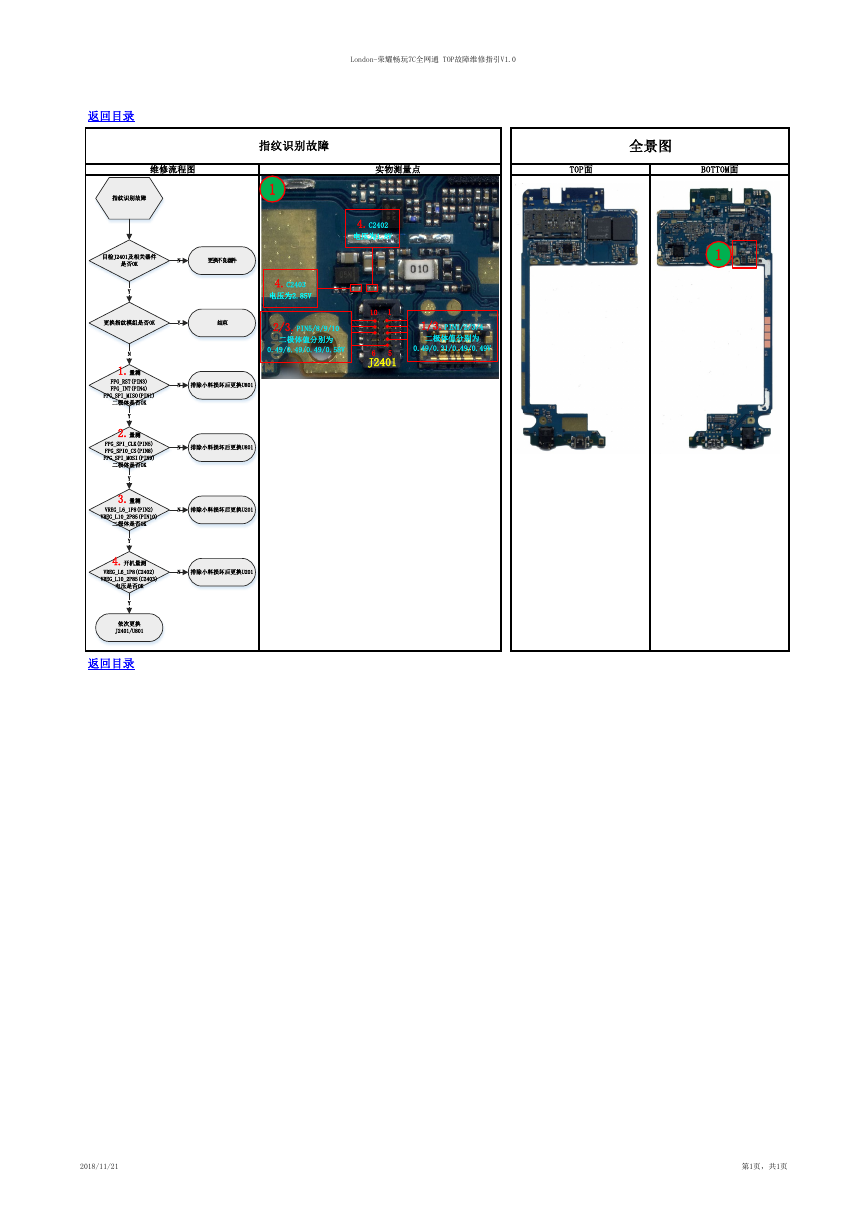

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 返回目录 指纹识别故障 全景图 维修流程图 实物测量点 TOP面 BOTTOM面 指纹识别故障 1 4.C2402 电压为1.8V 4.C2403 电压为2.85V 2/3.PIN5/8/9/10 二极体值分别为 0.49/0.49/0.49/0.58V 10 1 5 6 J2401 1/3.PIN1/2/3/4 二极体值分别为 0.49/0.31/0.49/0.49V 1 目检J2401及相关器件 是否OK N 更换不良器件 Y 更换指纹模组是否OK Y 结束 N 排除小料损坏后更换U801 N 排除小料损坏后更换U801 N 排除小料损坏后更换U201 N 排除小料损坏后更换U201 N 1.量测 FPG_RST(PIN3) FPG_INT(PIN4) FPG_SPI_MISO(PIN1) 二极体是否OK Y 2.量测 FPG_SPI_CLK(PIN5) FPG_SPI0_CS(PIN8) FPG_SPI_MOSI(PIN9) 二极体是否OK Y 3.量测 VREG_L6_1P8(PIN2) VREG_L10_2P85(PIN10) 二极体是否OK Y 4.开机量测 VREG_L6_1P8(C2402) VREG_L10_2P85(C2403) 电压是否OK Y 依次更换 J2401/U801 返回目录 2018/11/21 第1页，共1页
