YRC1000_PROFINET设定说明.pdf

发布时间：2022-06-16 发布人：admin 分类：说明书资料大小：1.34M 资料格式：pdf 举报版权申诉

第1页 / 共24页

第2页 / 共24页

第3页 / 共24页

第4页 / 共24页

第5页 / 共24页

第6页 / 共24页

第7页 / 共24页

第8页 / 共24页

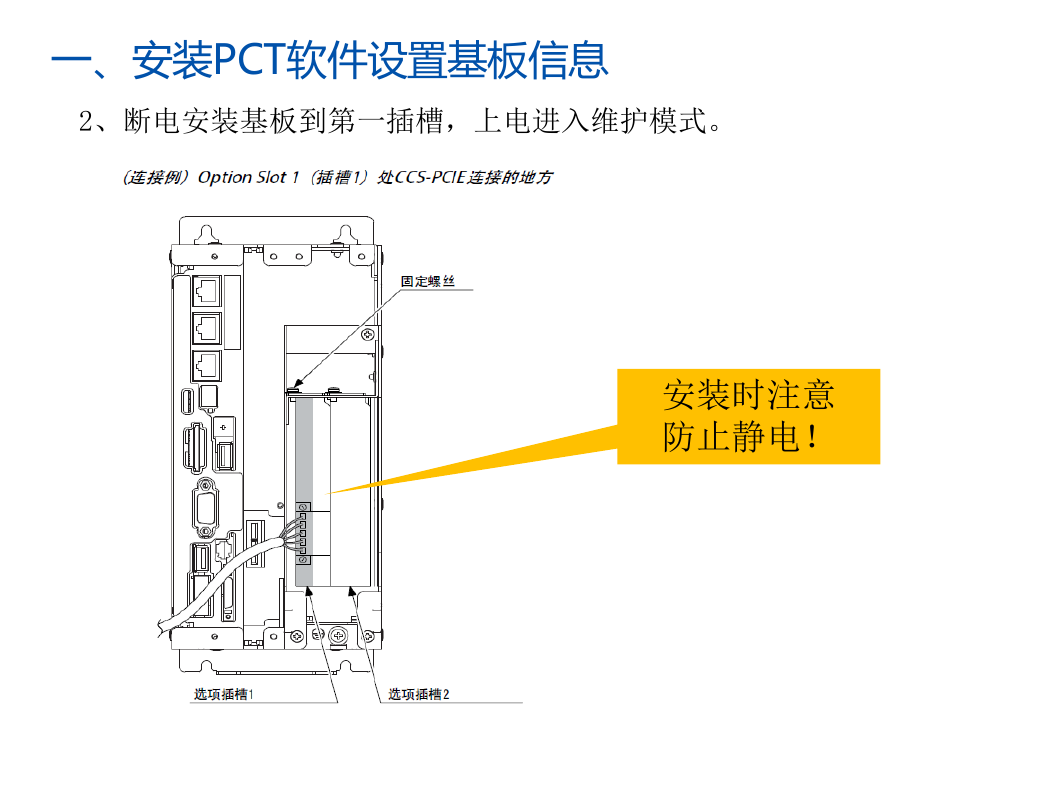

一、安装PCT软件设置基板信息 2、断电安装基板到第一插槽，上电进入维护模式。安装时注意防止静电！

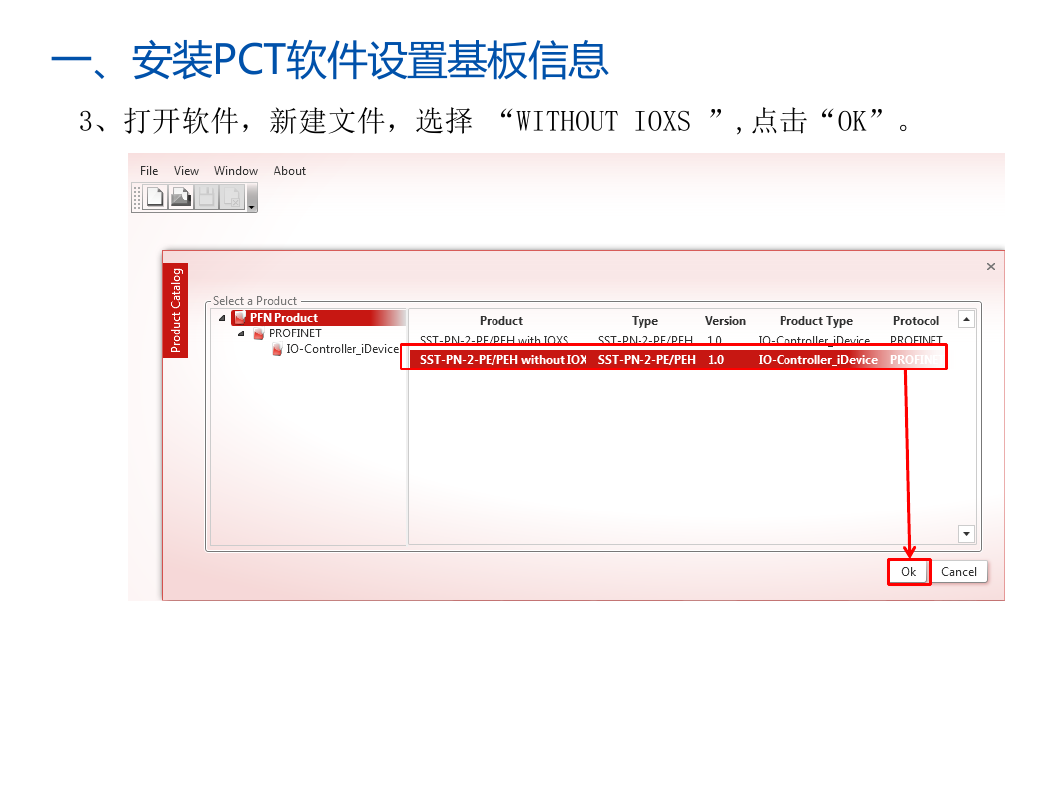

一、安装PCT软件设置基板信息 3、打开软件，新建文件，选择 “WITHOUT IOXS ”,点击“OK”。

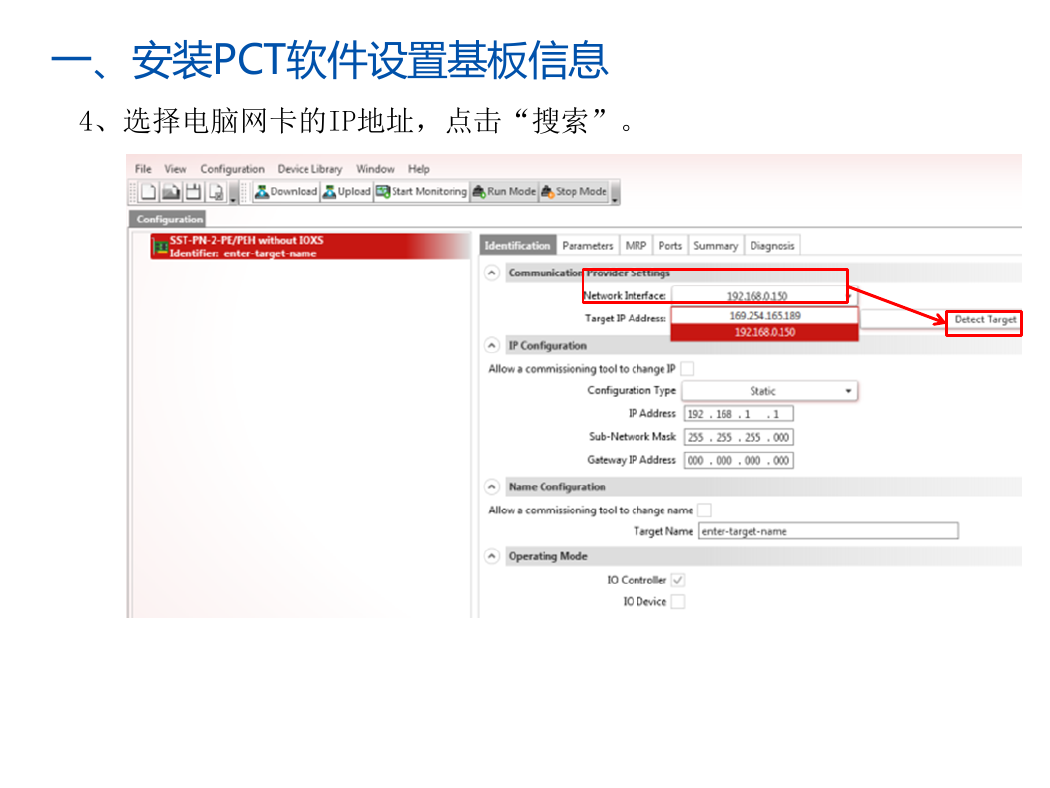

一、安装PCT软件设置基板信息 4、选择电脑网卡的IP地址，点击“搜索”。

一、安装PCT软件设置基板信息 5、出现新对话框，显示搜索到的基板信息，点击“…”。

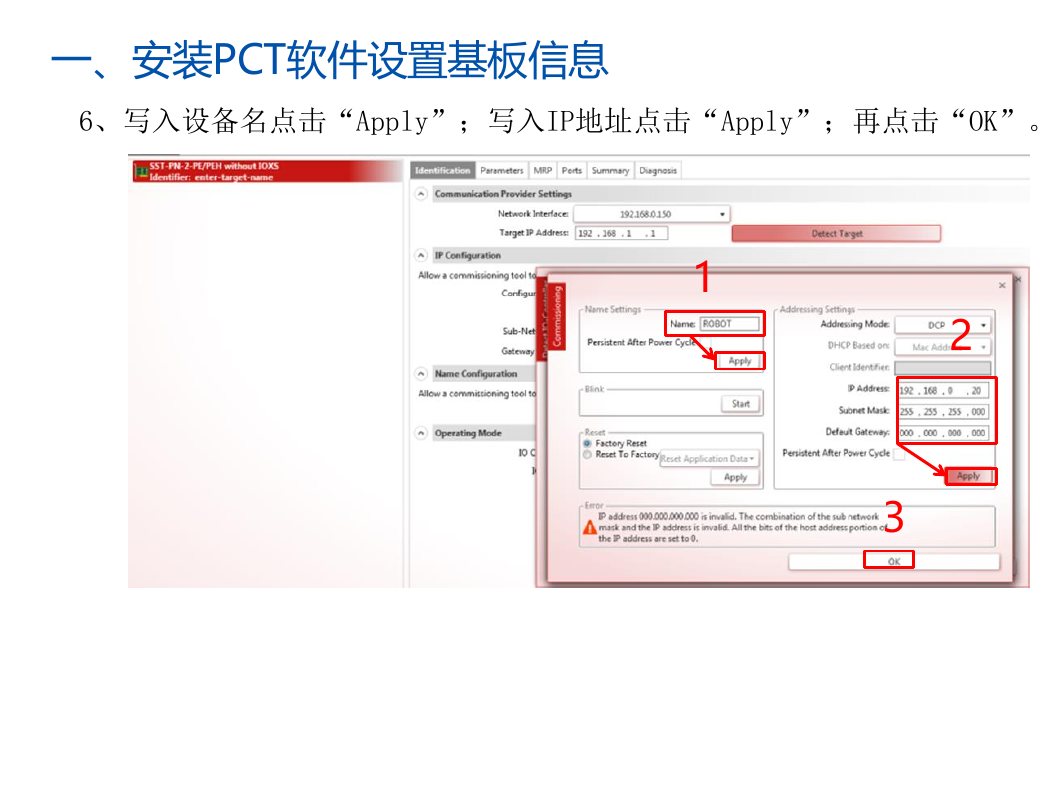

一、安装PCT软件设置基板信息 6、写入设备名点击“Apply”；写入IP地址点击“Apply”；再点击“OK”。 1 2 3

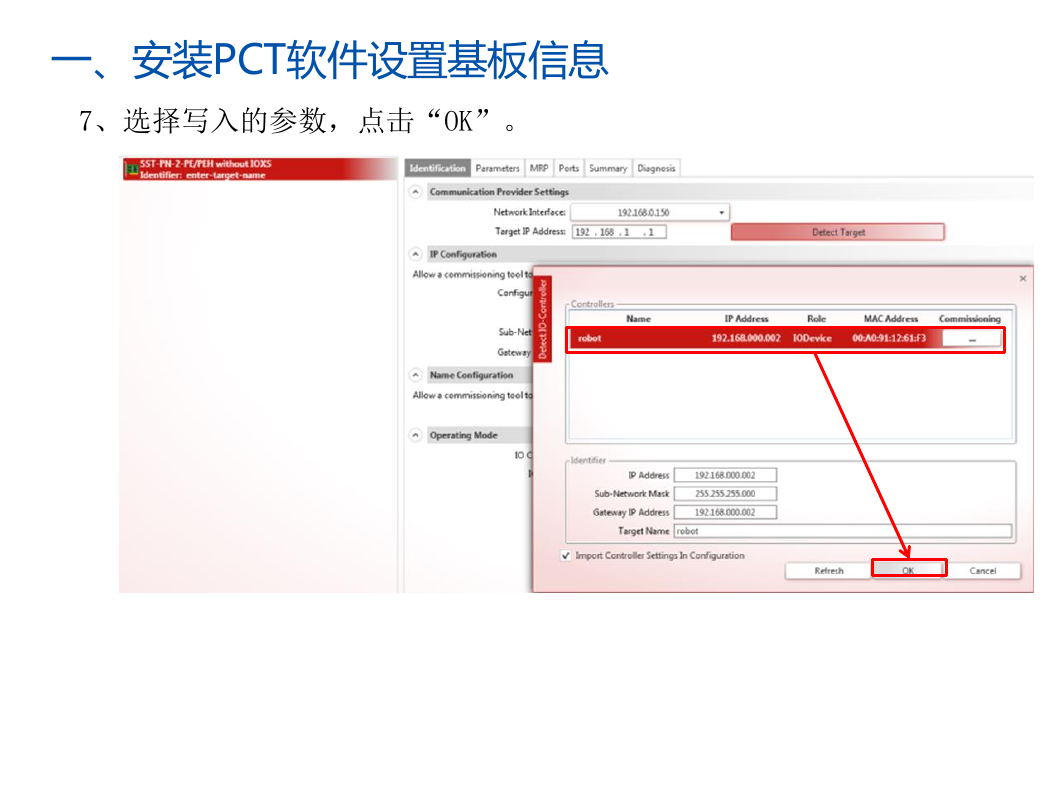

一、安装PCT软件设置基板信息 7、选择写入的参数，点击“OK”。

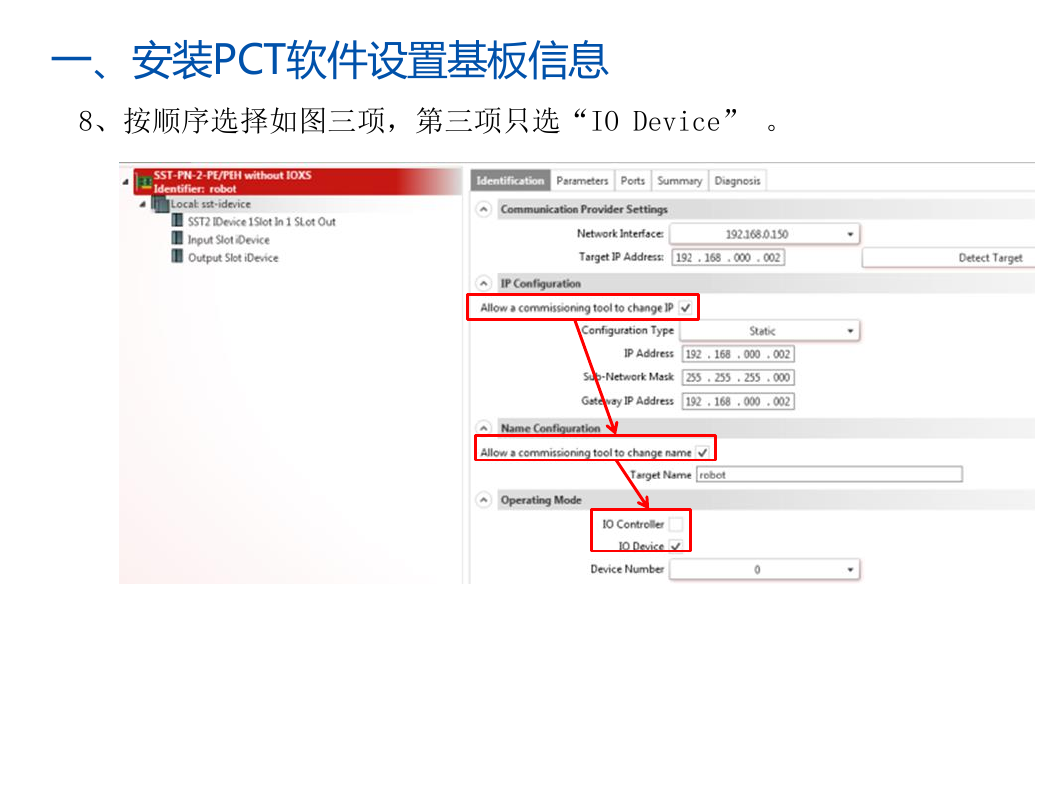

一、安装PCT软件设置基板信息 8、按顺序选择如图三项，第三项只选“IO Device” 。

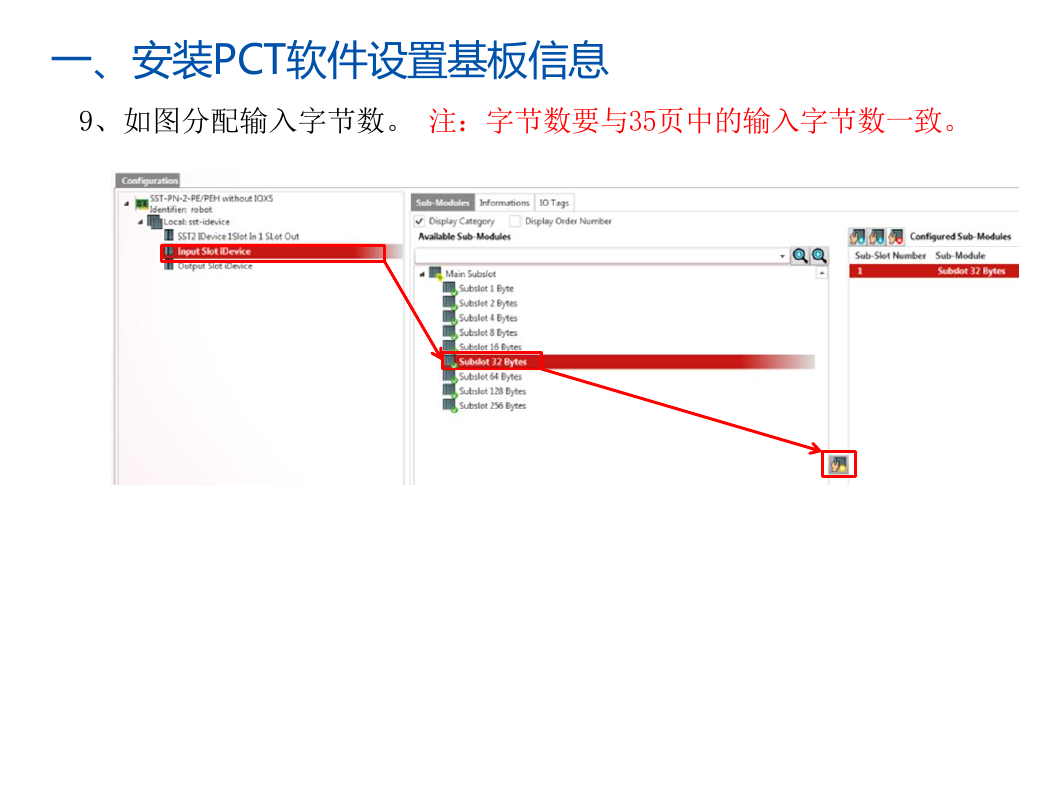

一、安装PCT软件设置基板信息 9、如图分配输入字节数。注：字节数要与35页中的输入字节数一致。
