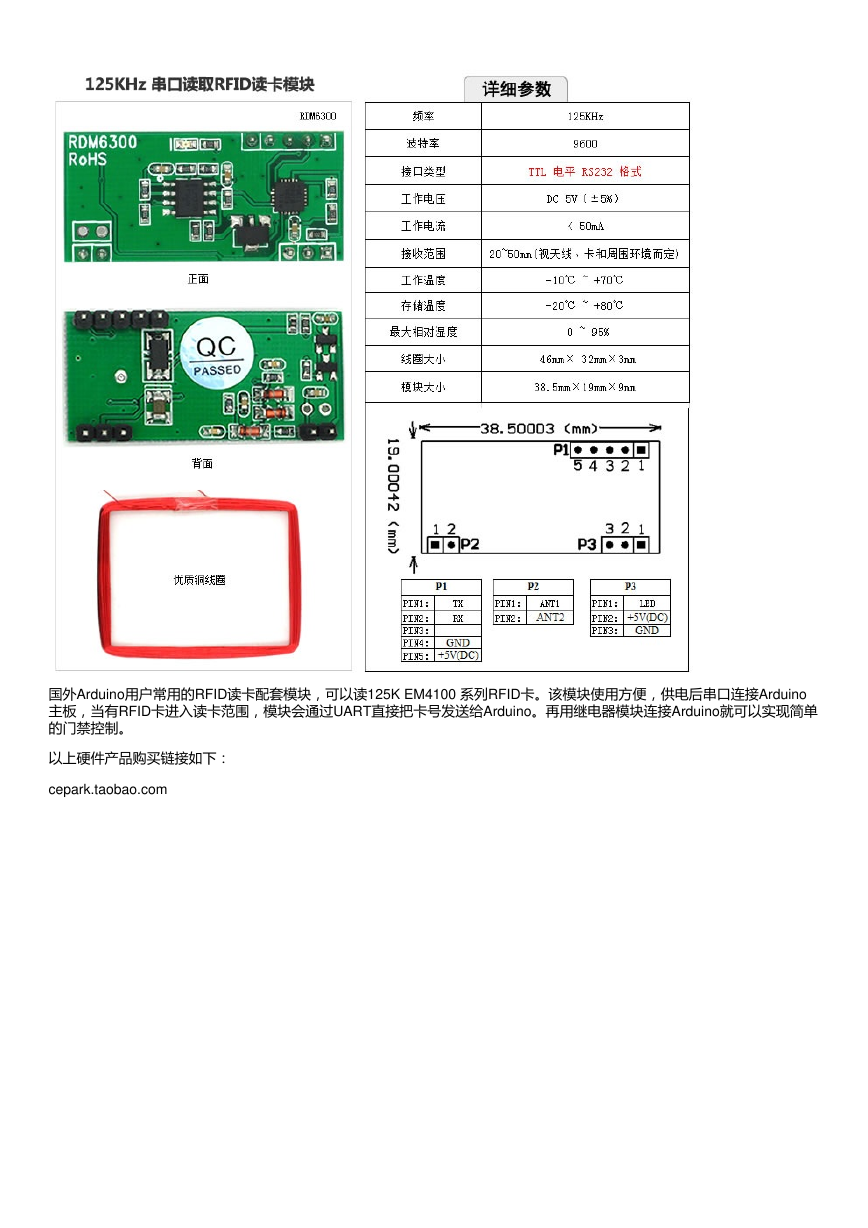

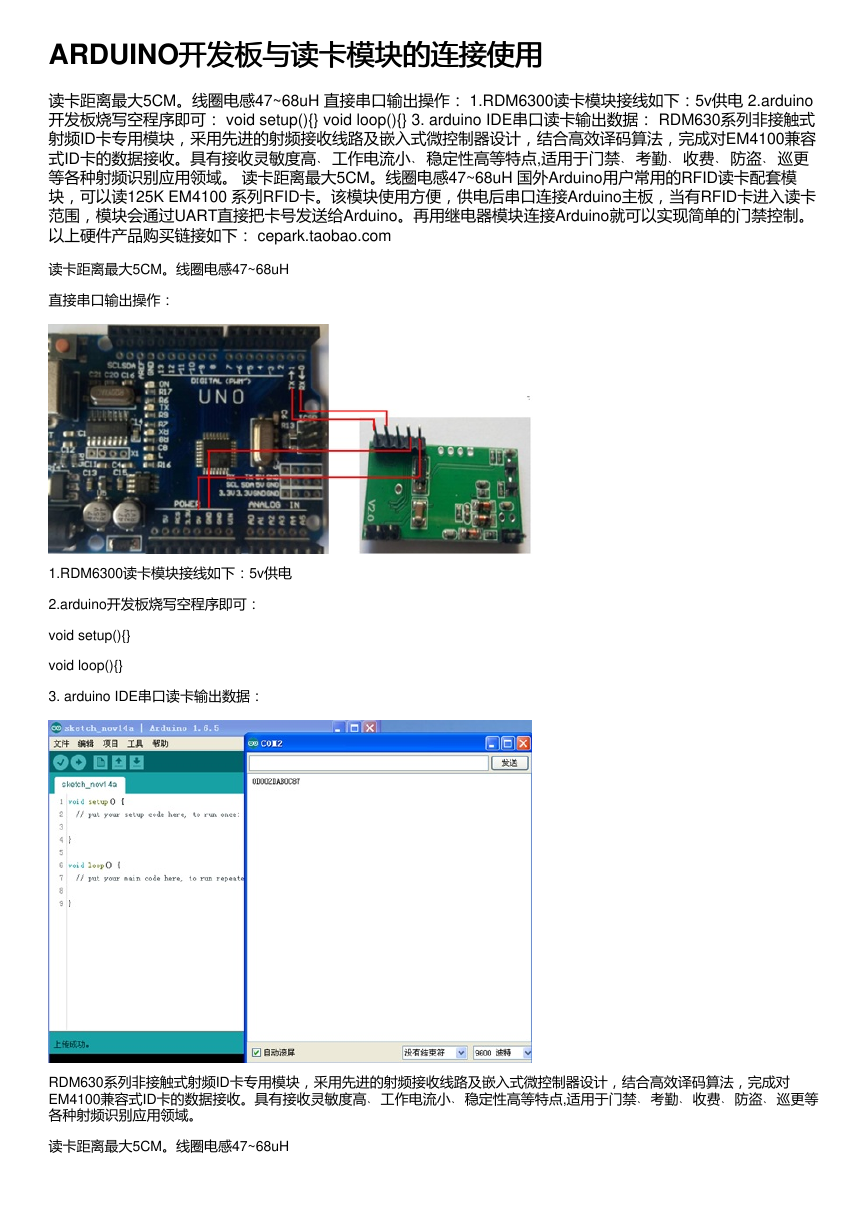

ARDUINO开发板与读卡模块的连接使用 开发板与读卡模块的连接使用 读卡距离最大5CM。线圈电感47~68uH 直接串口输出操作： 1.RDM6300读卡模块接线如下：5v供电 2.arduino 开发板烧写空程序即可： void setup(){} void loop(){} 3. arduino IDE串口读卡输出数据： RDM630系列非接触式 射频ID卡专用模块，釆用先进的射频接收线路及嵌入式微控制器设计，结合高效译码算法，完成对EM4100兼容 式ID卡的数据接收。具有接收灵敏度高﹑工作电流小﹑稳定性高等特点,适用于门禁﹑考勤﹑收费﹑防盗﹑巡更 等各种射频识别应用领域。 读卡距离最大5CM。线圈电感47~68uH 国外Arduino用户常用的RFID读卡配套模 块，可以读125K EM4100 系列RFID卡。该模块使用方便，供电后串口连接Arduino主板，当有RFID卡进入读卡 范围，模块会通过UART直接把卡号发送给Arduino。再用继电器模块连接Arduino就可以实现简单的门禁控制。 以上硬件产品购买链接如下： cepark.taobao.com 读卡距离最大5CM。线圈电感47~68uH 直接串口输出操作： 1.RDM6300读卡模块接线如下：5v供电 2.arduino开发板烧写空程序即可： void setup(){} void loop(){} 3. arduino IDE串口读卡输出数据： RDM630系列非接触式射频ID卡专用模块，釆用先进的射频接收线路及嵌入式微控制器设计，结合高效译码算法，完成对 EM4100兼容式ID卡的数据接收。具有接收灵敏度高﹑工作电流小﹑稳定性高等特点,适用于门禁﹑考勤﹑收费﹑防盗﹑巡更等 各种射频识别应用领域。 读卡距离最大5CM。线圈电感47~68uH 

国外Arduino用户常用的RFID读卡配套模块，可以读125K EM4100 系列RFID卡。该模块使用方便，供电后串口连接Arduino 主板，当有RFID卡进入读卡范围，模块会通过UART直接把卡号发送给Arduino。再用继电器模块连接Arduino就可以实现简单 的门禁控制。 以上硬件产品购买链接如下： cepark.taobao.com
