    Fibre-Metal Laminate 建模方法 nuaa_lg 2011

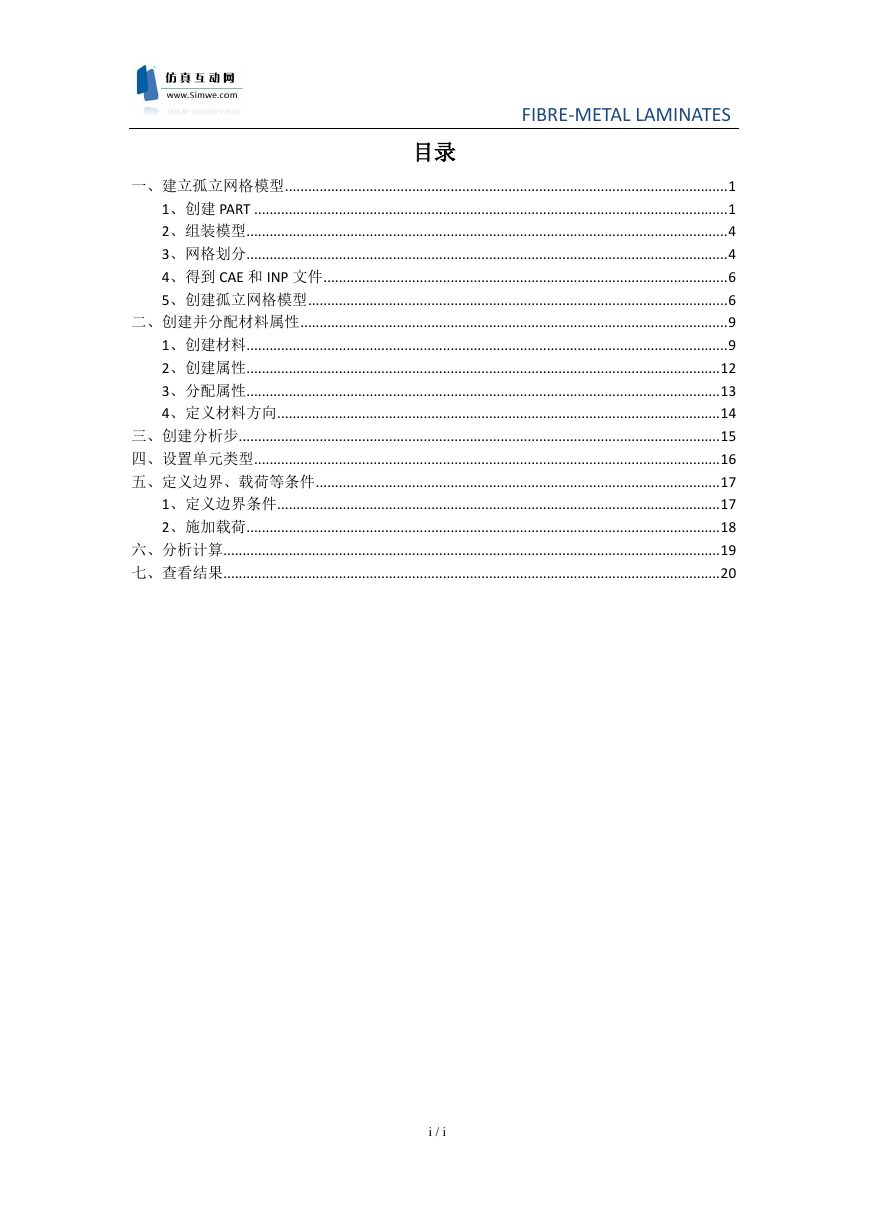

    FIBRE-METAL LAMINATES 目录 一、建立孤立网格模型 ................................................................................................................... 1 1、创建 PART ........................................................................................................................... 1 2、组装模型 ............................................................................................................................. 4 3、网格划分 ............................................................................................................................. 4 4、得到 CAE 和 INP 文件 ......................................................................................................... 6 5、创建孤立网格模型 ............................................................................................................. 6 二、创建并分配材料属性 ............................................................................................................... 9 1、创建材料 ............................................................................................................................. 9 2、创建属性 ........................................................................................................................... 12 3、分配属性 ........................................................................................................................... 13 4、定义材料方向 ................................................................................................................... 14 三、创建分析步 ............................................................................................................................. 15 四、设置单元类型 ......................................................................................................................... 16 五、定义边界、载荷等条件 ......................................................................................................... 17 1、定义边界条件 ................................................................................................................... 17 2、施加载荷 ........................................................................................................................... 18 六、分析计算 ................................................................................................................................. 19 七、查看结果 ................................................................................................................................. 20 i / i

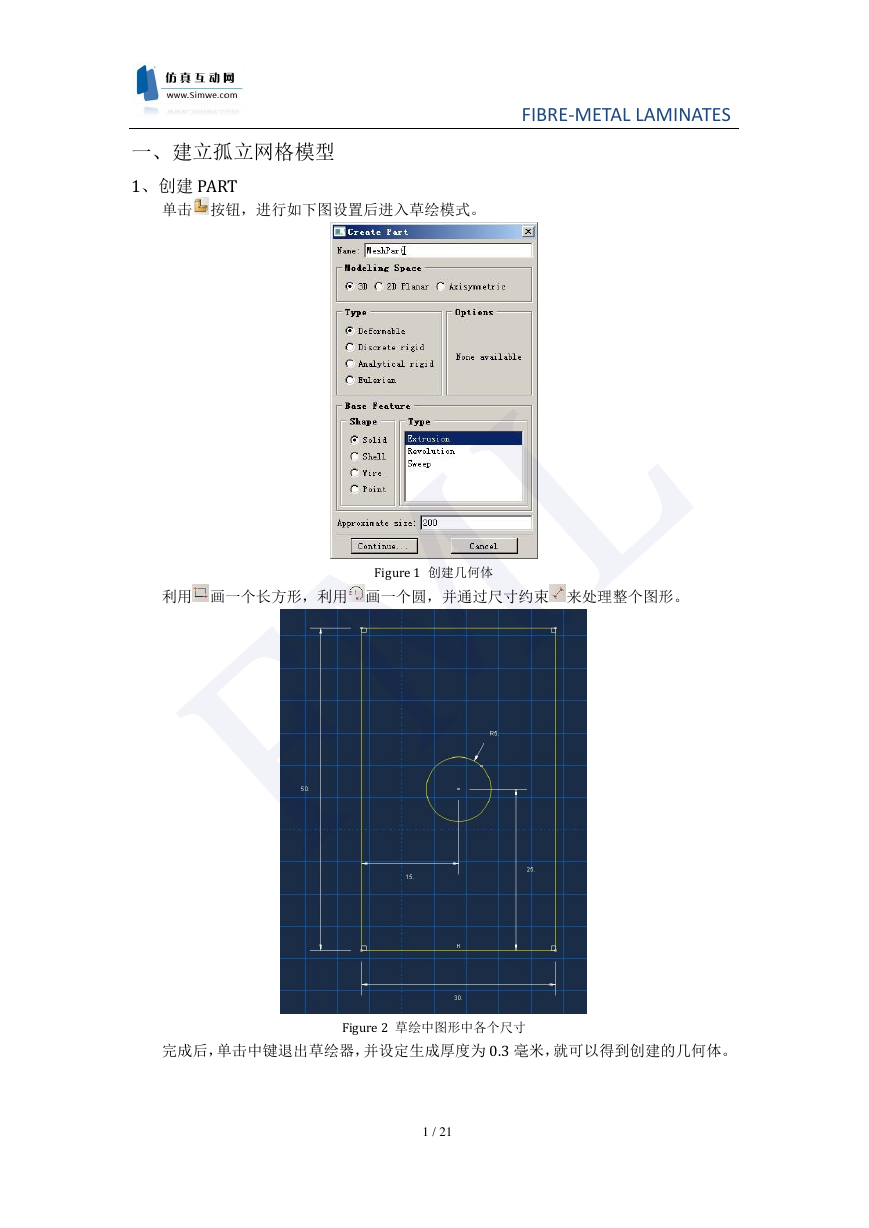

    FIBRE-METAL LAMINATES 一、建立孤立网格模型 1、创建 PART 单击 按钮，进行如下图设置后进入草绘模式。 利用 画一个长方形，利用 画一个圆，并通过尺寸约束 来处理整个图形。 Figure 1 创建几何体 Figure 2 草绘中图形中各个尺寸 完成后，单击中键退出草绘器，并设定生成厚度为 0.3 毫米，就可以得到创建的几何体。 1 / 21

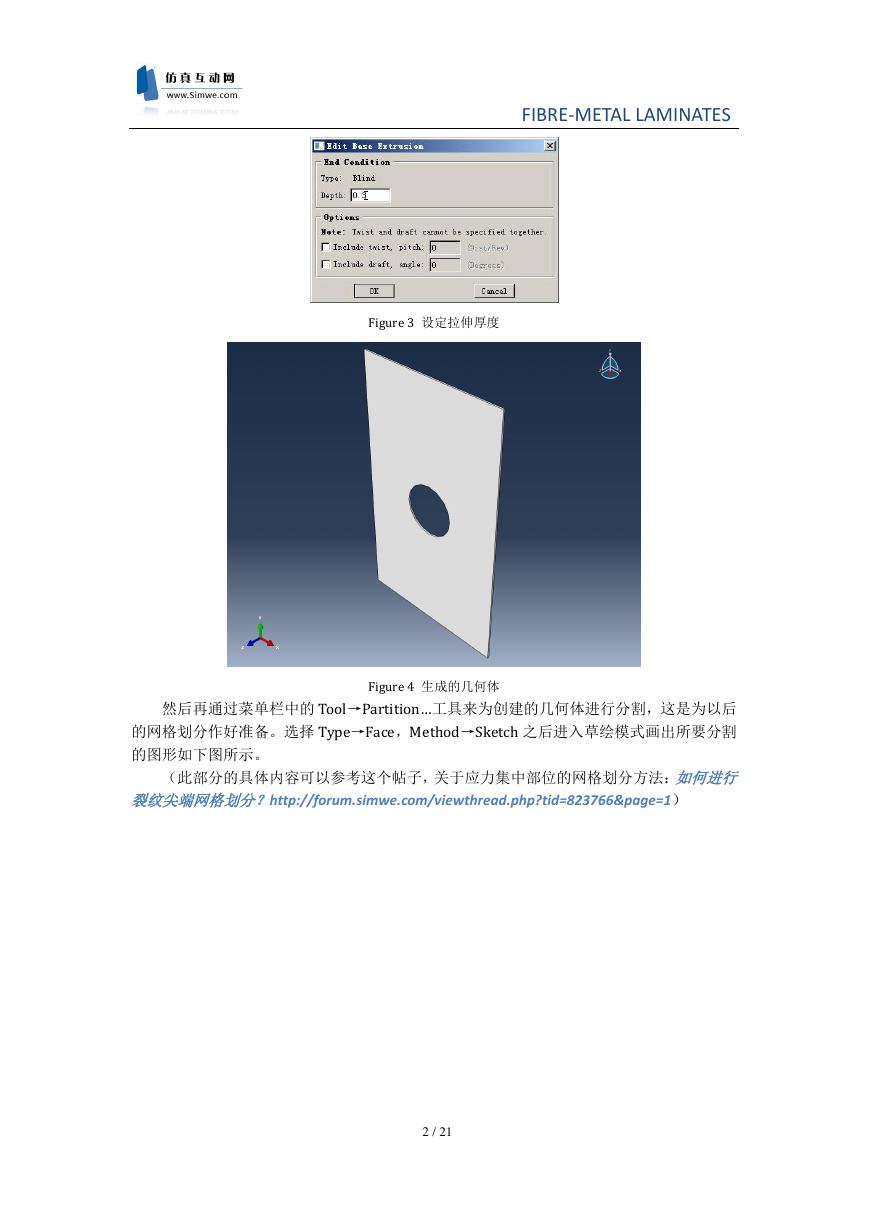

    FIBRE-METAL LAMINATES Figure 3 设定拉伸厚度 Figure 4 生成的几何体 然后再通过菜单栏中的 Tool→Partition…工具来为创建的几何体进行分割，这是为以后 的网格划分作好准备。选择 Type→Face，Method→Sketch 之后进入草绘模式画出所要分割 的图形如下图所示。 （此部分的具体内容可以参考这个帖子，关于应力集中部位的网格划分方法：如何进行 裂纹尖端网格划分？http://forum.simwe.com/viewthread.php?tid=823766&page=1） 2 / 21

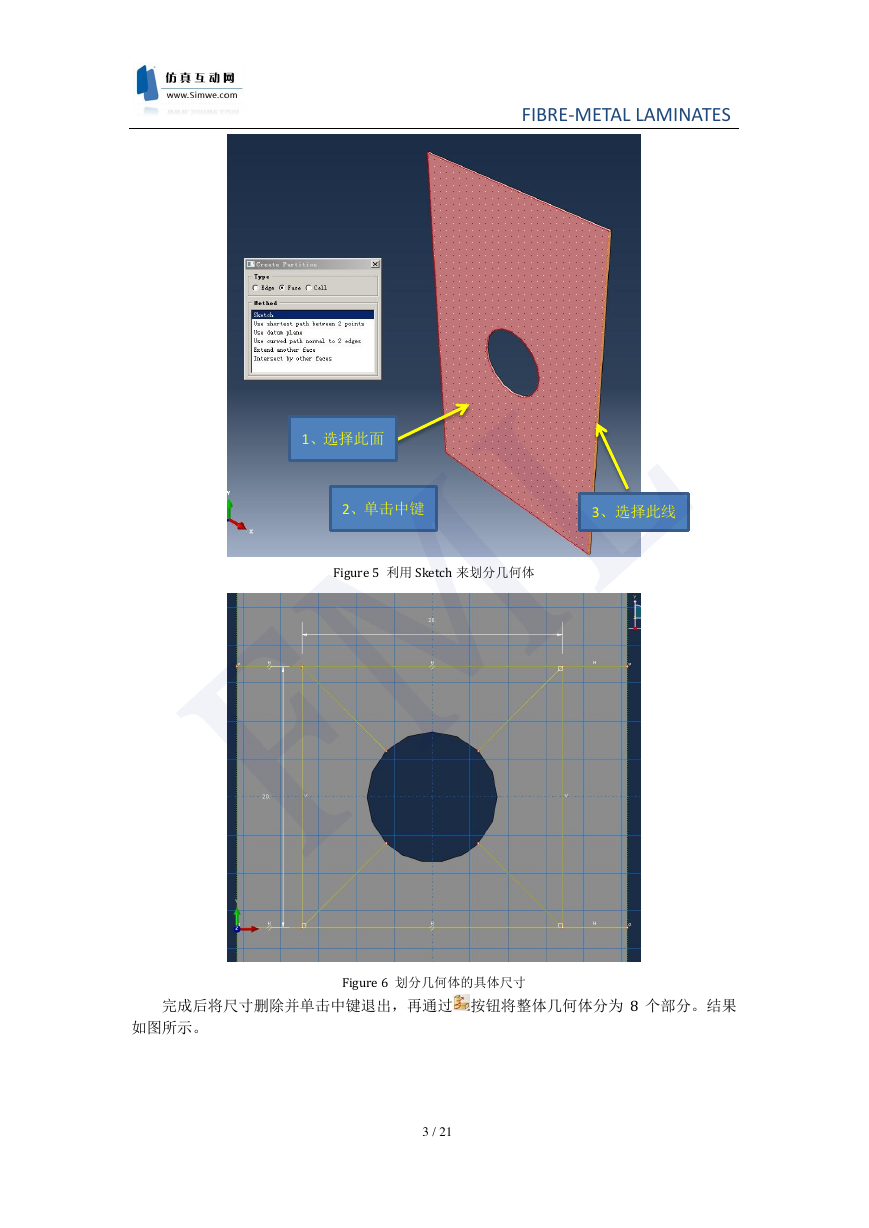

    FIBRE-METAL LAMINATES 1、选择此面 2、单击中键 3、选择此线 Figure 5 利用 Sketch 来划分几何体 完成后将尺寸删除并单击中键退出，再通过 按钮将整体几何体分为 8 个部分。结果 Figure 6 划分几何体的具体尺寸 如图所示。 3 / 21

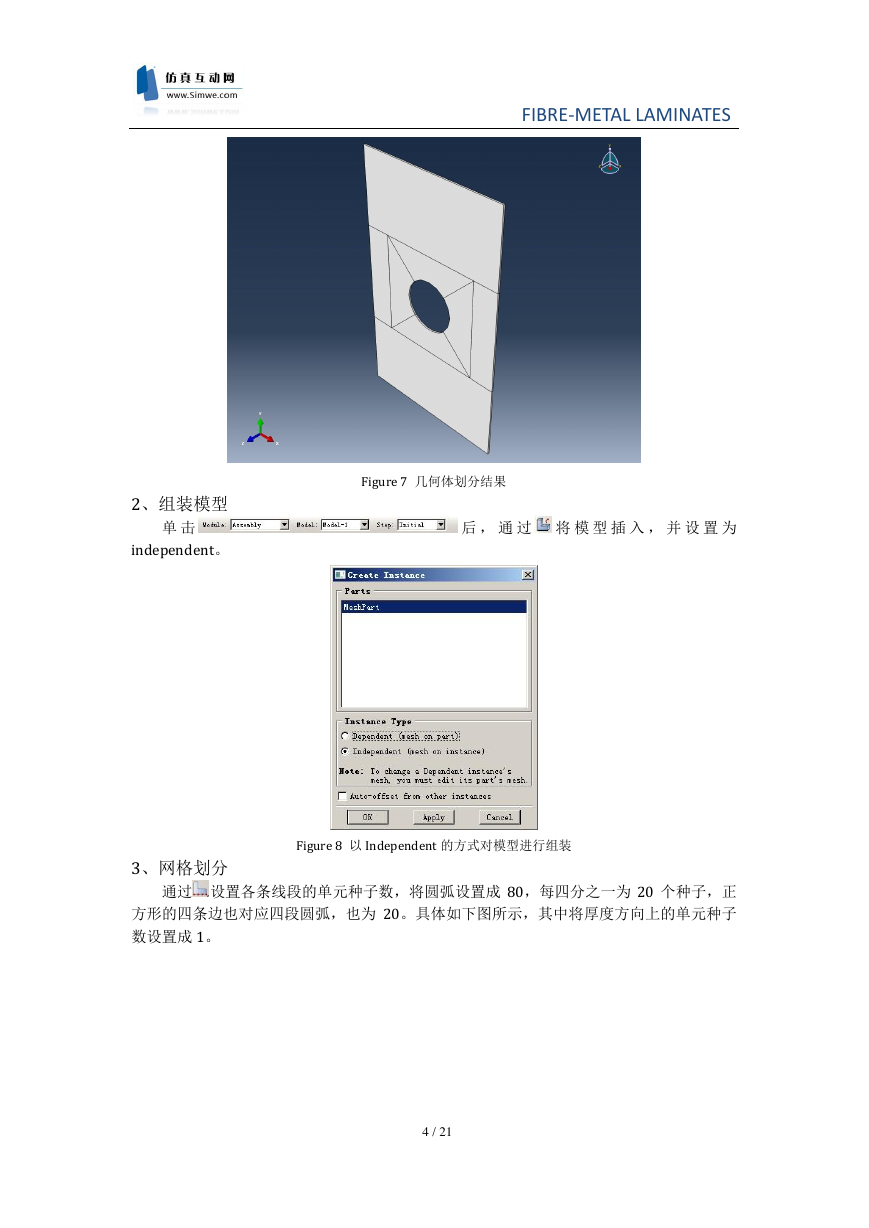

    FIBRE-METAL LAMINATES 2、组装模型 单 击 independent。 Figure 7 几何体划分结果 后 ， 通 过 将 模 型 插 入 ， 并 设 置 为 Figure 8 以 Independent 的方式对模型进行组装 3、网格划分 通过 设置各条线段的单元种子数，将圆弧设置成 80，每四分之一为 20 个种子，正 方形的四条边也对应四段圆弧，也为 20。具体如下图所示，其中将厚度方向上的单元种子 数设置成 1。 4 / 21

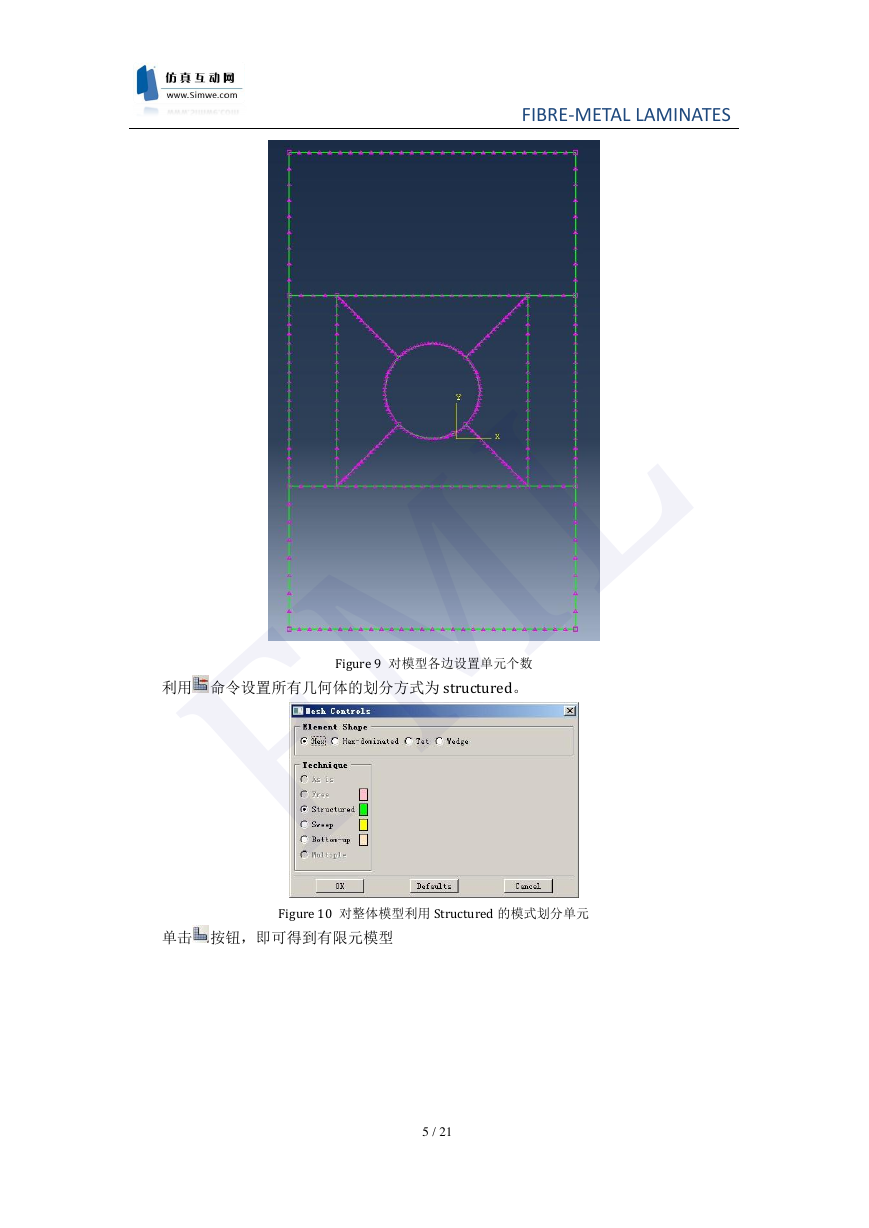

    FIBRE-METAL LAMINATES 利用 命令设置所有几何体的划分方式为 structured。 Figure 9 对模型各边设置单元个数 Figure 10 对整体模型利用 Structured 的模式划分单元 单击 按钮，即可得到有限元模型 5 / 21

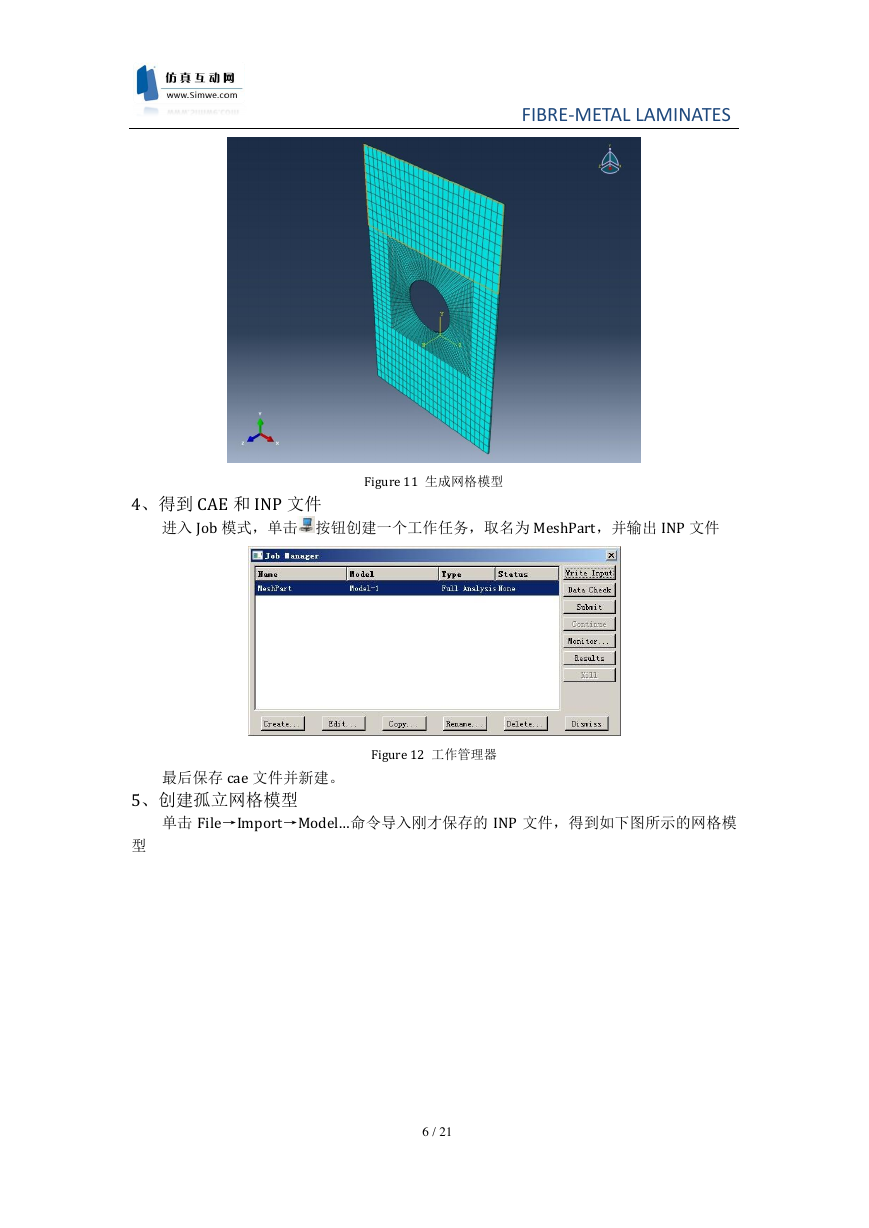

    FIBRE-METAL LAMINATES Figure 11 生成网格模型 4、得到 CAE 和 INP 文件 进入 Job 模式，单击 按钮创建一个工作任务，取名为 MeshPart，并输出 INP 文件 Figure 12 工作管理器 最后保存 cae 文件并新建。 5、创建孤立网格模型 单击 File→Import→Model…命令导入刚才保存的 INP 文件，得到如下图所示的网格模 型 6 / 21
