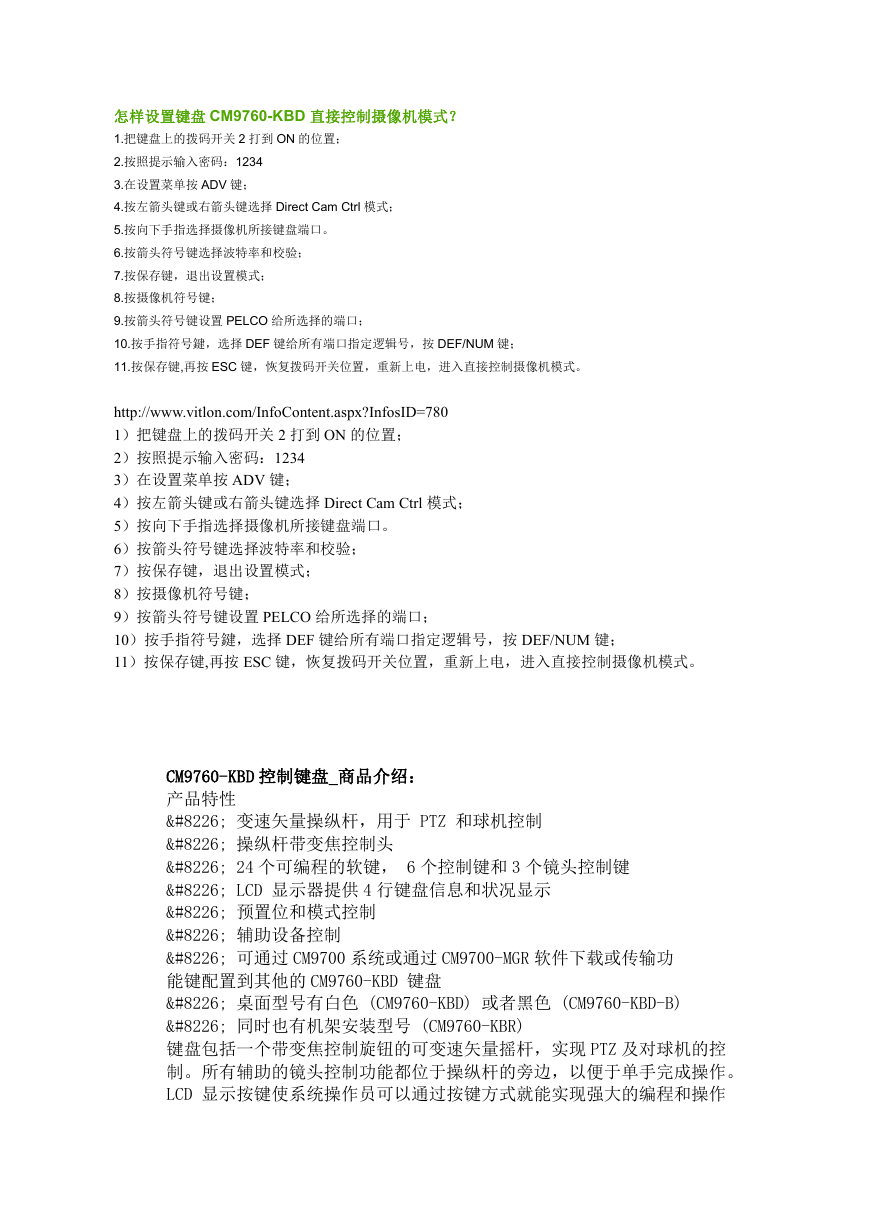

怎样设置键盘 CM9760-KBD 直接控制摄像机模式？ 1.把键盘上的拨码开关 2 打到 ON 的位置； 2.按照提示输入密码：1234 3.在设置菜单按 ADV 键； 4.按左箭头键或右箭头键选择 Direct Cam Ctrl 模式； 5.按向下手指选择摄像机所接键盘端口。 6.按箭头符号键选择波特率和校验； 7.按保存键，退出设置模式； 8.按摄像机符号键； 9.按箭头符号键设置 PELCO 给所选择的端口； 10.按手指符号鍵，选择 DEF 键给所有端口指定逻辑号，按 DEF/NUM 键； 11.按保存键,再按 ESC 键，恢复拨码开关位置，重新上电，进入直接控制摄像机模式。 http://www.vitlon.com/InfoContent.aspx?InfosID=780 1）把键盘上的拨码开关 2 打到 ON 的位置； 2）按照提示输入密码：1234 3）在设置菜单按 ADV 键； 4）按左箭头键或右箭头键选择 Direct Cam Ctrl 模式； 5）按向下手指选择摄像机所接键盘端口。 6）按箭头符号键选择波特率和校验； 7）按保存键，退出设置模式； 8）按摄像机符号键； 9）按箭头符号键设置 PELCO 给所选择的端口； 10）按手指符号鍵，选择 DEF 键给所有端口指定逻辑号，按 DEF/NUM 键； 11）按保存键,再按 ESC 键，恢复拨码开关位置，重新上电，进入直接控制摄像机模式。 CM9760-KBD 控制键盘_商品介绍： 产品特性 • 变速矢量操纵杆，用于 PTZ 和球机控制 • 操纵杆带变焦控制头 • 24 个可编程的软键， 6 个控制键和 3 个镜头控制键 • LCD 显示器提供 4 行键盘信息和状况显示 • 预置位和模式控制 • 辅助设备控制 • 可通过 CM9700 系统或通过 CM9700-MGR 软件下载或传输功 能键配置到其他的 CM9760-KBD 键盘 • 桌面型号有白色 (CM9760-KBD) 或者黑色 (CM9760-KBD-B) • 同时也有机架安装型号 (CM9760-KBR) 键盘包括一个带变焦控制旋钮的可变速矢量摇杆，实现 PTZ 及对球机的控 制。所有辅助的镜头控制功能都位于操纵杆的旁边，以便于单手完成操作。 LCD 显示按键使系统操作员可以通过按键方式就能实现强大的编程和操作 

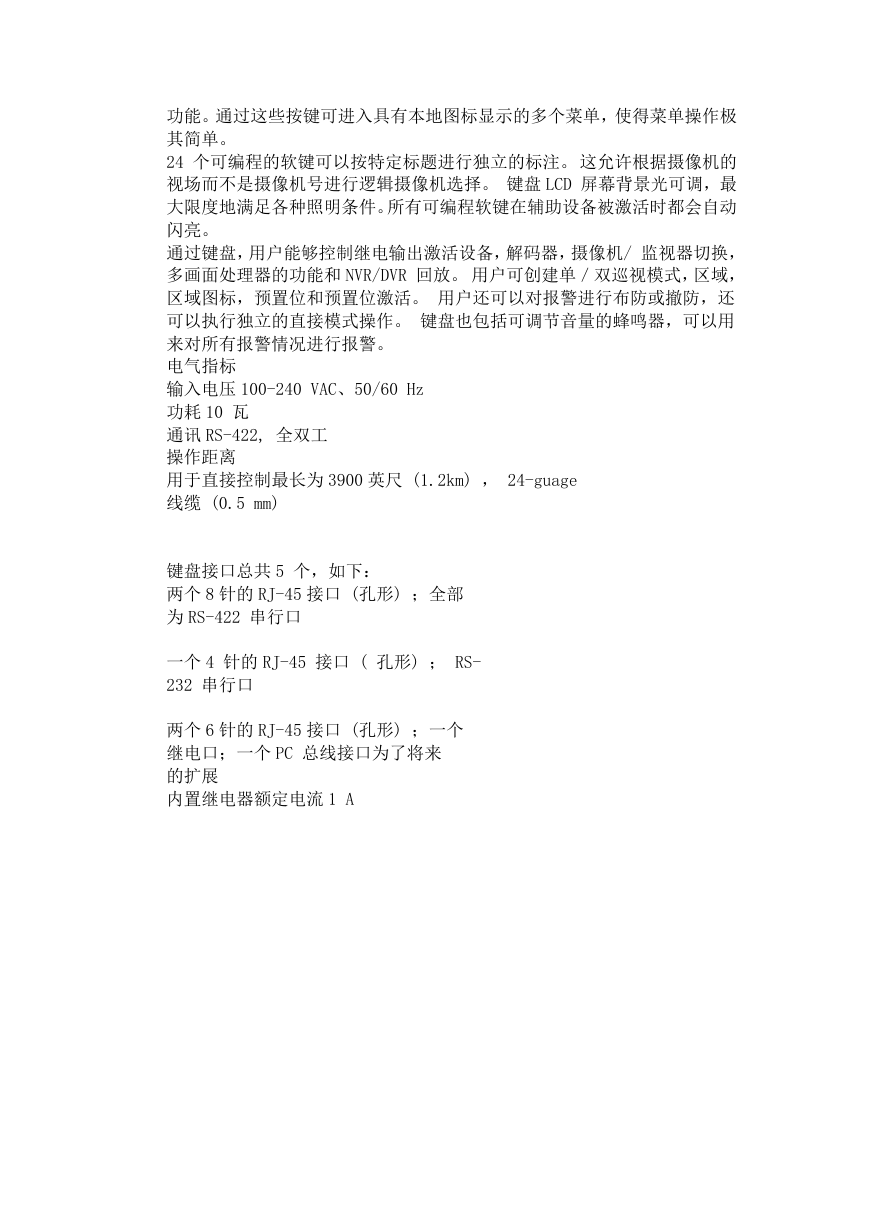

功能。通过这些按键可进入具有本地图标显示的多个菜单，使得菜单操作极 其简单。 24 个可编程的软键可以按特定标题进行独立的标注。 这允许根据摄像机的 视场而不是摄像机号进行逻辑摄像机选择。 键盘 LCD 屏幕背景光可调，最 大限度地满足各种照明条件。所有可编程软键在辅助设备被激活时都会自动 闪亮。 通过键盘，用户能够控制继电输出激活设备，解码器，摄像机/ 监视器切换， 多画面处理器的功能和 NVR/DVR 回放。 用户可创建单／双巡视模式，区域， 区域图标，预置位和预置位激活。 用户还可以对报警进行布防或撤防，还 可以执行独立的直接模式操作。 键盘也包括可调节音量的蜂鸣器，可以用 来对所有报警情况进行报警。 电气指标 输入电压 100-240 VAC、50/60 Hz 功耗 10 瓦 通讯 RS-422, 全双工 操作距离 用于直接控制最长为 3900 英尺 (1.2km) ， 24-guage 线缆 (0.5 mm) 键盘接口总共 5 个，如下： 两个 8 针的 RJ-45 接口 (孔形) ；全部 为 RS-422 串行口 一个 4 针的 RJ-45 接口 ( 孔形) ； RS- 232 串行口 两个 6 针的 RJ-45 接口 (孔形) ；一个 继电口；一个 PC 总线接口为了将来 的扩展 内置继电器额定电流 1 A
