通过Verilog实现数码管显示驱动实验报告.doc

发布时间：2022-06-13 发布人：admin 分类：说明书 资料大小：0.77M 资料格式：doc 举报 版权申诉
第1页 / 共12页
第2页 / 共12页
第3页 / 共12页
第4页 / 共12页
第5页 / 共12页
第6页 / 共12页
第7页 / 共12页
第8页 / 共12页
资料共12页，剩余部分请下载后查看
    一、实验室名称：虚拟仪器实验室
    二、实验项目名称：数码管驱动实验
    三、实验学时：4学时
    四、实验原理
    4.1数码管驱动原理
    4.2功能概述
    五、实验目的
    六、实验内容
    七、实验器材（设备、元器件）
    八、实验步骤
    九、实验数据及结果分析
    9.1 PLL例化代码（通过IP核创建的PLL例化的代码模板xxx_inst.v）
    9.2 秒计数代码
    module counter(input clk,//时钟信号，25MHz
    input rst_n,//复位信号，低电平有效
    output reg[15:0] display_num);//数码管显示数据，[
    //1s定时产生逻辑
    reg[9:0] timer_cnt;//1s计数器
    //补充代码。。。。。。。
    always@(posedge clk or negedge rst_n)
    if(!rst_n)
    timer_cnt<={10{1'b0}};
    else
    timer_cnt<=timer_cnt+1'b1;
    always@(posedge clk or negedge rst_n)
    if(!rst_n)
    display_num<=0;
    else if(timer_cnt==1000)
    display_num<=display_num+1'b1;
    else;
    endmodule
    9.3 数码驱动代码
    module seg7( input clk ,//时钟信号，25MHz
    input rst_n ,//复位信号，低电平有效
    input[15:0] display_num,//数码管显示数据，[15:12
    output reg[3:0] dtube_cs_n,//7段数码管位选信号
    output reg[7:0] dtube_data
    );
    //参数定义
    //数码管显示 0~F 对应段选输出
    parameter NDOT= 8'h80,//小数点显示
    NUM0 = 8'h3f,//c0,
    NUM1 = 8'h06,
    NUM2 = 8'h5b,
    NUM3 = 8'h4f,
    NUM4 = 8'h66,
    NUM5 = 8'h6d,
    NUM6 = 8'h7d,
    NUM7 = 8'h07,
    NUM8 = 8'h7f,
    NUM9 = 8'h6f,
    NUMA = 8'h77,
    NUMB = 8'h7c,
    NUMC = 8'h39,
    NUMD = 8'h5e,
    NUME = 8'h79,
    NUMF = 8'h71;
    //补充NUM1到NUMF参数定义
    //数码管位选 0~3 对应输出，低电平选中
    parameterCSN= 4'b1111,
    CS0= 4'b1110,
    CS1= 4'b1101,
    CS2= 4'b1011,
    CS3= 4'b0111;
    //补充CS1~CS3参数定义
    //------------------------------------------------
    //分时显示数据控制单元
    reg[3:0] current_display_num;//当前显示数据
    reg[7:0] div_cnt;//分时计数器
    //分时计数器
    always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
    div_cnt <= 8'd0;
    else
    div_cnt <= div_cnt+1'b1;
    end
    //显示数据
    always @(posedge clk or negedge rst_n)
    if(!rst_n) current_display_num <= 4'h0;
    else begin
    case(div_cnt)
    8'hff: current_display_num <= display_num[3:0];
    8'h3f: current_display_num <= display_num[7:4];
    8'h7f: current_display_num <= display_num[11:8]
    8'hbf: current_display_num <= display_num[15:12
    default: ;
    endcase
    end
    //段选数据译码
    always @(posedge clk or negedge rst_n)
    if(!rst_n) dtube_data <= NUM0;
    else begin
    case(current_display_num)
    //根据current_display_num选择对应的输出值
    4'h0: dtube_data <=NUM0;
    4'h1: dtube_data <=NUM1;
    4'h2: dtube_data <=NUM2;
    4'h3: dtube_data <=NUM3;
    4'h4: dtube_data <=NUM4;
    4'h5: dtube_data <=NUM5;
    4'h6: dtube_data <=NUM6;
    4'h7: dtube_data <=NUM7;
    4'h8: dtube_data <=NUM8;
    4'h9: dtube_data <=NUM9;
    4'hA: dtube_data <=NUMA;
    4'hB: dtube_data <=NUMB;
    4'hC: dtube_data <=NUMC;
    4'hD: dtube_data <=NUMD;
    4'hE: dtube_data <=NUME;
    4'hF: dtube_data <=NUMF;
    default: ;
    endcase
    end
    //位选译码
    always @(posedge clk or negedge rst_n)begin
    if(!rst_n) dtube_cs_n <= CSN;
    else begin
    case(div_cnt[7:6])
    2'b00: dtube_cs_n <= CS0;
    2'b01: dtube_cs_n <= CS1;
    2'b10: dtube_cs_n <= CS2;
    2'b11: dtube_cs_n <= CS3;
    default: dtube_cs_n <= CSN;
    endcase
    end
    end
    Endmodule
    9.4 顶层代码
    9.5 测试代码
    9.6 Modelsim功能仿真波形（对波形进行相关的文字说明）
    9.7 Modelsim时序仿真波形（对波形进行相关的文字说明）
    9.8 根据下面的管脚关系图完成管脚分配
    9.9 FPGA在线下载配置（在开发板上观察实验结果）
    十、实验结论
    通过PLL产生时钟模块，来实现七段数码管上以一秒为间隔的数字递增。
    十一、实验中遇到的问题及相应的解决办法
    电 子 科 技 大 学 实 验 报 告 一、实验室名称：虚拟仪器实验室 二、实验项目名称：数码管驱动实验 三、实验学时：4 学时 1

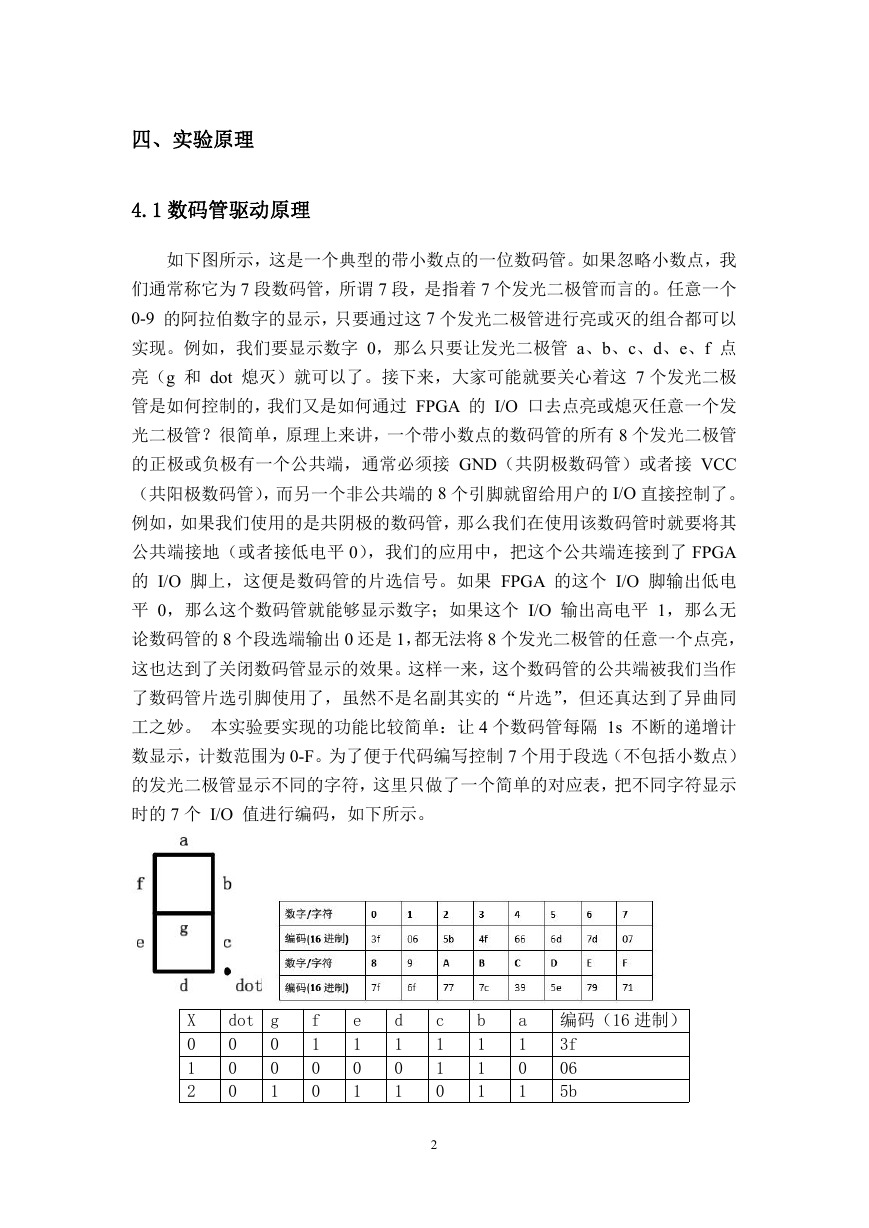

    四、实验原理 4.1 数码管驱动原理 如下图所示，这是一个典型的带小数点的一位数码管。如果忽略小数点，我 们通常称它为 7 段数码管，所谓 7 段，是指着 7 个发光二极管而言的。任意一个 0-9 的阿拉伯数字的显示，只要通过这 7 个发光二极管进行亮或灭的组合都可以 实现。例如，我们要显示数字 0，那么只要让发光二极管 a、b、c、d、e、f 点 亮（g 和 dot 熄灭）就可以了。接下来，大家可能就要关心着这 7 个发光二极 管是如何控制的，我们又是如何通过 FPGA 的 I/O 口去点亮或熄灭任意一个发 光二极管？很简单，原理上来讲，一个带小数点的数码管的所有 8 个发光二极管 的正极或负极有一个公共端，通常必须接 GND（共阴极数码管）或者接 VCC （共阳极数码管），而另一个非公共端的 8 个引脚就留给用户的 I/O 直接控制了。 例如，如果我们使用的是共阴极的数码管，那么我们在使用该数码管时就要将其 公共端接地（或者接低电平 0），我们的应用中，把这个公共端连接到了 FPGA 的 I/O 脚上，这便是数码管的片选信号。如果 FPGA 的这个 I/O 脚输出低电 平 0，那么这个数码管就能够显示数字；如果这个 I/O 输出高电平 1，那么无 论数码管的 8 个段选端输出 0 还是 1，都无法将 8 个发光二极管的任意一个点亮， 这也达到了关闭数码管显示的效果。这样一来，这个数码管的公共端被我们当作 了数码管片选引脚使用了，虽然不是名副其实的“片选”，但还真达到了异曲同 工之妙。 本实验要实现的功能比较简单：让 4 个数码管每隔 1s 不断的递增计 数显示，计数范围为 0-F。为了便于代码编写控制 7 个用于段选（不包括小数点） 的发光二极管显示不同的字符，这里只做了一个简单的对应表，把不同字符显示 时的 7 个 I/O 值进行编码，如下所示。 X 0 1 2 dot g 0 0 0 0 1 0 f 1 0 0 e 1 0 1 d 1 0 1 c 1 1 0 2 b 1 1 1 a 编码（16 进制） 1 0 1 3f 06 5b
    3 4 5 6 7 8 9 A B C D E F 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 0 1 1 1 1 0 1 1 1 0 1 1 1 0 1 1 1 1 1 0 1 1 0 0 0 1 0 1 0 1 1 1 1 1 1 1 0 1 1 0 1 1 0 1 1 1 1 0 1 1 1 1 1 1 1 1 1 0 1 0 0 1 1 0 0 1 1 1 1 0 0 1 0 0 1 0 1 1 1 1 1 1 0 1 0 1 1 4f 66 6d 7d 07 7f 6f 77 7c 39 5e 79 71 注：高电平点亮相应的段位，低电平不点亮。 图1 数码管驱动原理图 4.2 功能概述 PLL 产生的 25MHz 时钟，分别供给两个子模块，秒计数器（counter.v）模 块产生一个每秒递增的 16 位数据，这 16 位数据以 16 进制形式通过数码管显示 驱动模块（seg7.v）显示到数码管上。数码管显示驱动模块以分时复用的片选方 式，将数据送到数码管的各个段选位上。 五、实验目的 图 2 实验原理框图 3

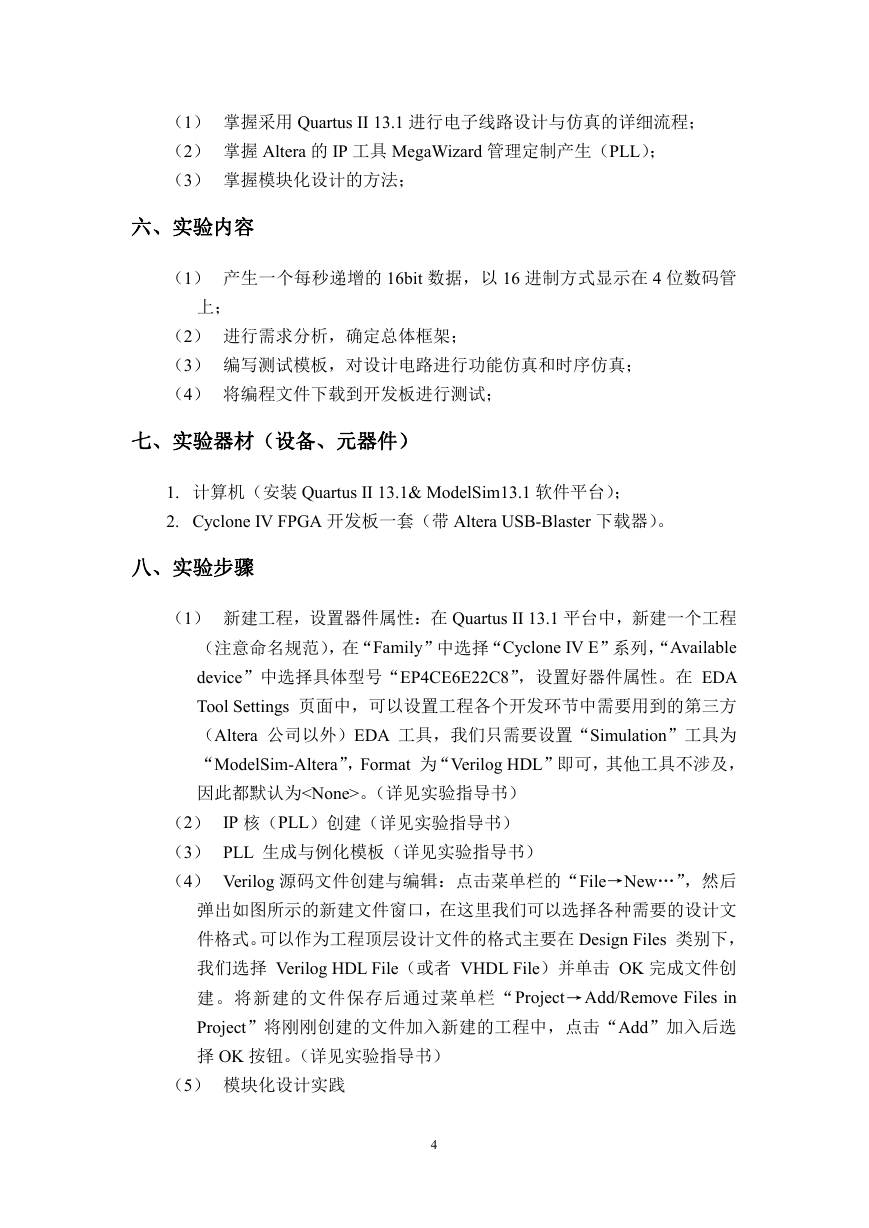

    （1） 掌握采用 Quartus II 13.1 进行电子线路设计与仿真的详细流程； （2） 掌握 Altera 的 IP 工具 MegaWizard 管理定制产生（PLL）； （3） 掌握模块化设计的方法； 六、实验内容 （1） 产生一个每秒递增的 16bit 数据，以 16 进制方式显示在 4 位数码管 上； （2） 进行需求分析，确定总体框架； （3） 编写测试模板，对设计电路进行功能仿真和时序仿真； （4） 将编程文件下载到开发板进行测试； 七、实验器材（设备、元器件） 1. 计算机（安装 Quartus II 13.1& ModelSim13.1 软件平台）； 2. Cyclone IV FPGA 开发板一套（带 Altera USB-Blaster 下载器）。 八、实验步骤 （1） 新建工程，设置器件属性：在 Quartus II 13.1 平台中，新建一个工程 （注意命名规范），在“Family”中选择“Cyclone IV E”系列，“Available device”中选择具体型号“EP4CE6E22C8”，设置好器件属性。在 EDA Tool Settings 页面中，可以设置工程各个开发环节中需要用到的第三方 （Altera 公司以外）EDA 工具，我们只需要设置“Simulation”工具为 “ModelSim-Altera”，Format 为“Verilog HDL”即可，其他工具不涉及， 因此都默认为。（详见实验指导书） （2） IP 核（PLL）创建（详见实验指导书） （3） PLL 生成与例化模板（详见实验指导书） （4） Verilog 源码文件创建与编辑：点击菜单栏的“File→New…”，然后 弹出如图所示的新建文件窗口，在这里我们可以选择各种需要的设计文 件格式。可以作为工程顶层设计文件的格式主要在 Design Files 类别下， 我们选择 Verilog HDL File（或者 VHDL File）并单击 OK 完成文件创 建。将新建的文件保存后通过菜单栏“Project→Add/Remove Files in Project”将刚刚创建的文件加入新建的工程中，点击“Add”加入后选 择 OK 按钮。（详见实验指导书） （5） 模块化设计实践 4
    （6） Modelsim 仿真验证：将工程编译，无误后，采用第三方 EDA 仿真 工具 Modelsim 进行仿真。1）设置路径：点击 Tools → Options…”，进 入选项卡“General EDA Tool Options”，设置“Modelsim-Altera”后面 的路径，即我们安装 Modelsim 时的路径；2）完成测试脚本创建与编 辑；3）测试脚本关联设置；4）调用 Modelsim 进行功能仿真和时序仿 真。（详见实验指导书） （7） 管脚分配：根据文档“SF-CY4 FPGA 学习板原理图 Ver2.0”对数码 管端口进行引脚分配。（详见实验指导书） （8） 综合、实现与配置文件产生综合。（详见实验指导书） （9） FPGA 在线下载配置：1）连接开发板并给开发板供电；2）开启 Programmer 界面；3）识别 USB-Blaster；4）执行在线下载操作。（详 见实验指导书） （10） 观察数码显示管输出，确定数码管显示是否符合预期。 （11） 给开发板断电，清理器件，实验结束。 九、实验数据及结果分析 9.1 PLL 例化代码（通过 IP 核创建的 PLL 例化的代码模板 xxx_inst.v） 9.2 秒计数代码 module counter(input clk,//时钟信号，25MHz input rst_n,//复位信号，低电平有效 output reg[15:0] display_num);//数码管显示数据，[15:12]- 数码管千位，[11:8]--数码管百位，[7:4]--数码管十位，[3:0]--数码管个位 //1s 定时产生逻辑 reg[9:0] timer_cnt;//1s 计数器 //补充代码。。。。。。。 always@(posedge clk or negedge rst_n) if(!rst_n) timer_cnt<={10{1'b0}}; else timer_cnt<=timer_cnt+1'b1; always@(posedge clk or negedge rst_n) if(!rst_n) 5

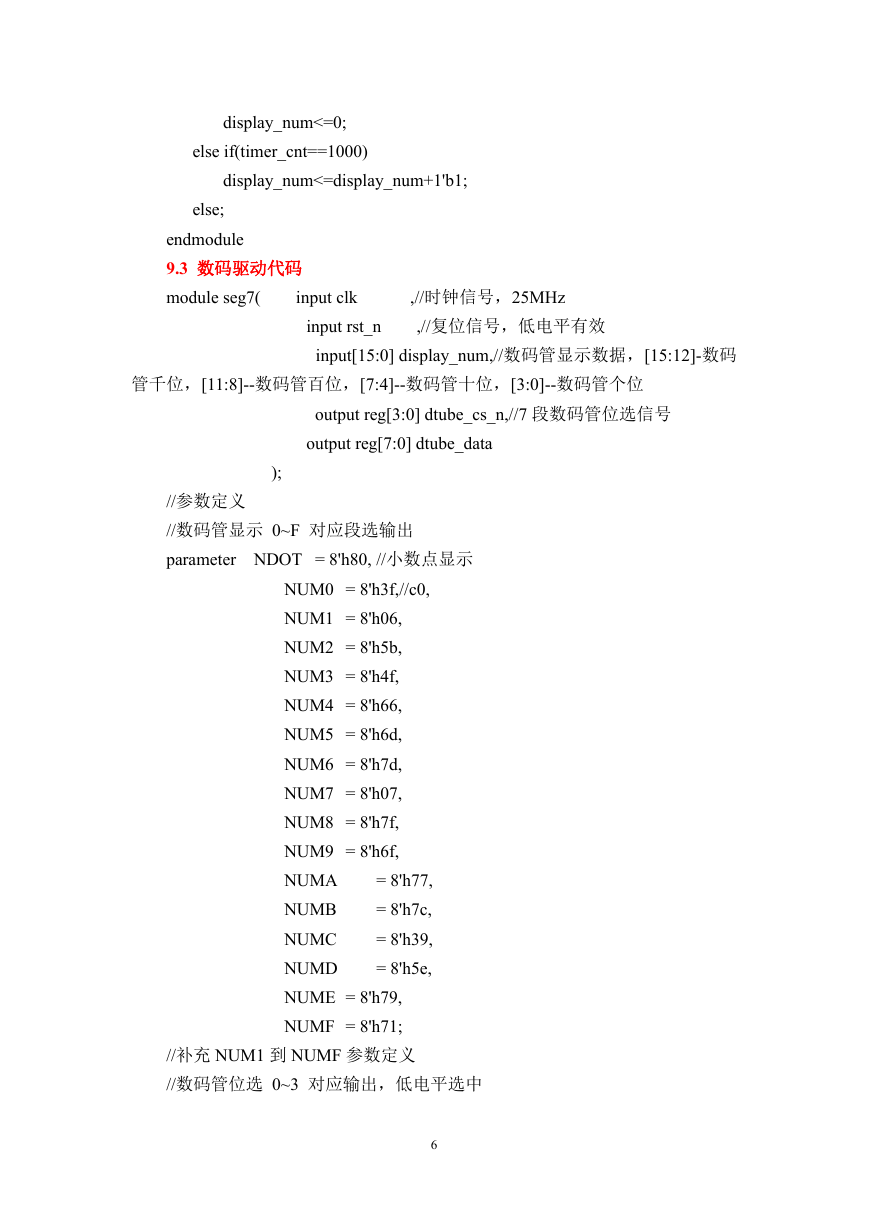

    display_num<=0; else if(timer_cnt==1000) display_num<=display_num+1'b1; else; endmodule 9.3 数码驱动代码 module seg7( input clk input rst_n input[15:0] display_num,//数码管显示数据，[15:12]-数码 ,//时钟信号，25MHz ,//复位信号，低电平有效 管千位，[11:8]--数码管百位，[7:4]--数码管十位，[3:0]--数码管个位 output reg[3:0] dtube_cs_n,//7 段数码管位选信号 output reg[7:0] dtube_data ); //参数定义 //数码管显示 0~F 对应段选输出 parameter NDOT = 8'h80, //小数点显示 NUM0 = 8'h3f,//c0, NUM1 = 8'h06, NUM2 = 8'h5b, NUM3 = 8'h4f, NUM4 = 8'h66, NUM5 = 8'h6d, NUM6 = 8'h7d, NUM7 = 8'h07, NUM8 = 8'h7f, NUM9 = 8'h6f, NUMA NUMB NUMC NUMD NUME = 8'h79, NUMF = 8'h71; = 8'h77, = 8'h7c, = 8'h39, = 8'h5e, //补充 NUM1 到 NUMF 参数定义 //数码管位选 0~3 对应输出，低电平选中 6

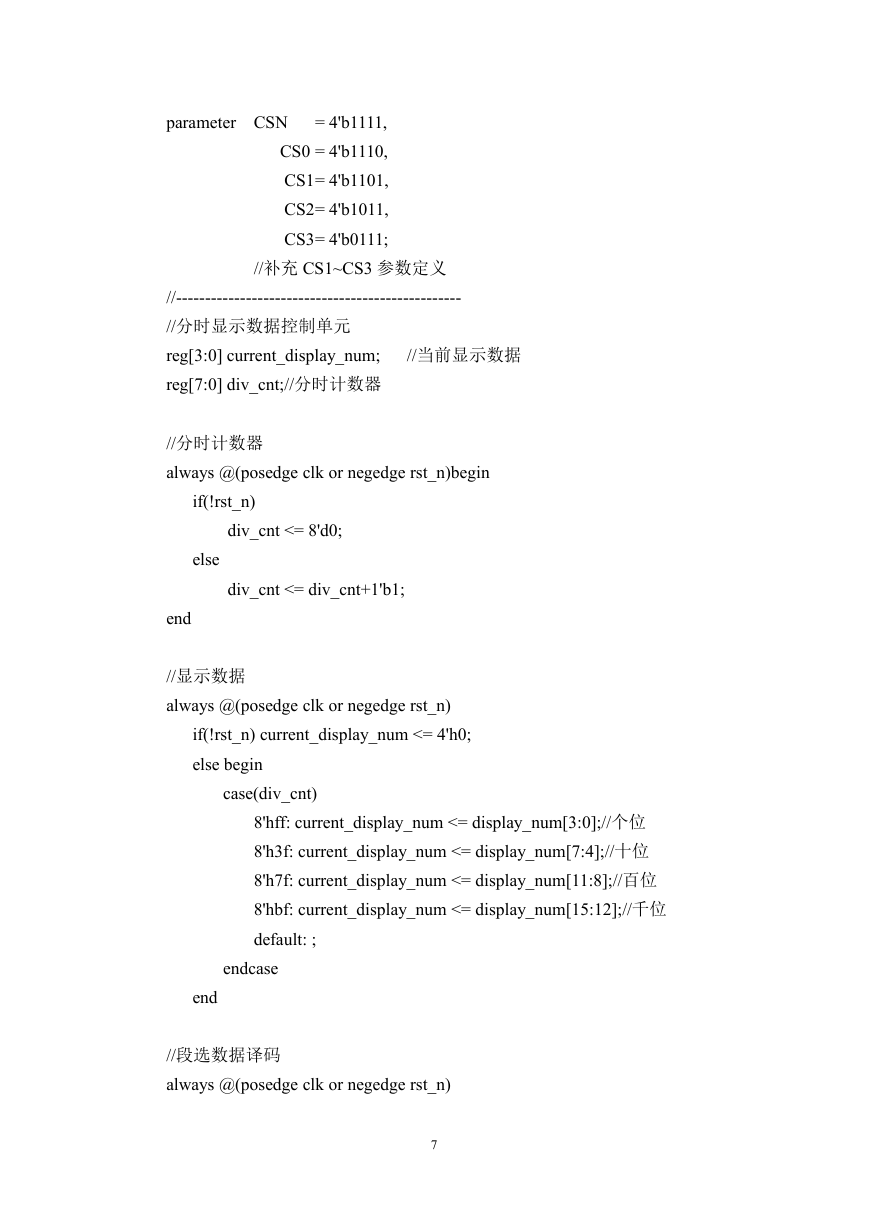

    parameter CSN = 4'b1111, CS0 = 4'b1110, CS1= 4'b1101, CS2= 4'b1011, CS3= 4'b0111; //补充 CS1~CS3 参数定义 //------------------------------------------------- //分时显示数据控制单元 reg[3:0] current_display_num; reg[7:0] div_cnt;//分时计数器 //当前显示数据 //分时计数器 always @(posedge clk or negedge rst_n)begin if(!rst_n) div_cnt <= 8'd0; else end div_cnt <= div_cnt+1'b1; //显示数据 always @(posedge clk or negedge rst_n) if(!rst_n) current_display_num <= 4'h0; else begin case(div_cnt) 8'hff: current_display_num <= display_num[3:0];//个位 8'h3f: current_display_num <= display_num[7:4];//十位 8'h7f: current_display_num <= display_num[11:8];//百位 8'hbf: current_display_num <= display_num[15:12];//千位 default: ; endcase end //段选数据译码 always @(posedge clk or negedge rst_n) 7

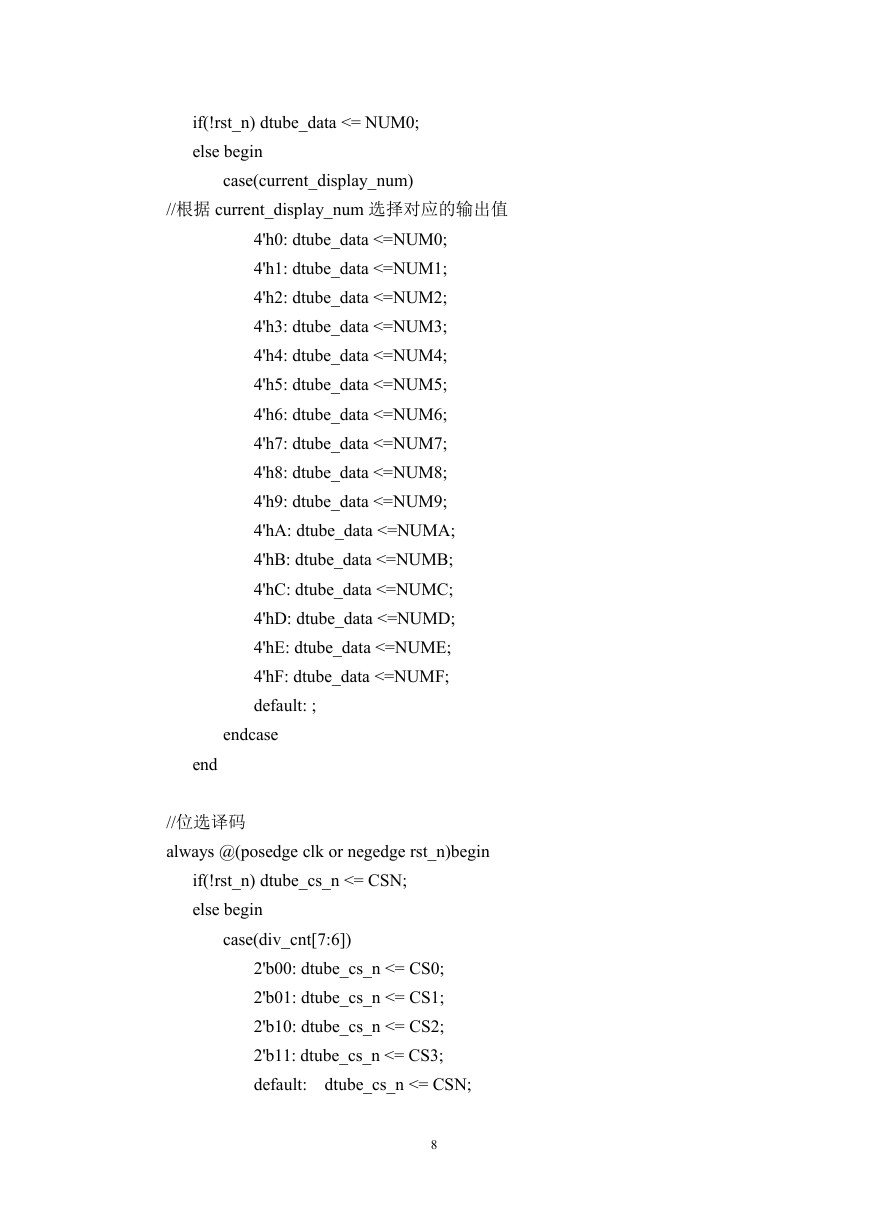

    if(!rst_n) dtube_data <= NUM0; else begin case(current_display_num) //根据 current_display_num 选择对应的输出值 4'h0: dtube_data <=NUM0; 4'h1: dtube_data <=NUM1; 4'h2: dtube_data <=NUM2; 4'h3: dtube_data <=NUM3; 4'h4: dtube_data <=NUM4; 4'h5: dtube_data <=NUM5; 4'h6: dtube_data <=NUM6; 4'h7: dtube_data <=NUM7; 4'h8: dtube_data <=NUM8; 4'h9: dtube_data <=NUM9; 4'hA: dtube_data <=NUMA; 4'hB: dtube_data <=NUMB; 4'hC: dtube_data <=NUMC; 4'hD: dtube_data <=NUMD; 4'hE: dtube_data <=NUME; 4'hF: dtube_data <=NUMF; default: ; endcase end //位选译码 always @(posedge clk or negedge rst_n)begin if(!rst_n) dtube_cs_n <= CSN; else begin case(div_cnt[7:6]) 2'b00: dtube_cs_n <= CS0; 2'b01: dtube_cs_n <= CS1; 2'b10: dtube_cs_n <= CS2; 2'b11: dtube_cs_n <= CS3; default: dtube_cs_n <= CSN; 8
