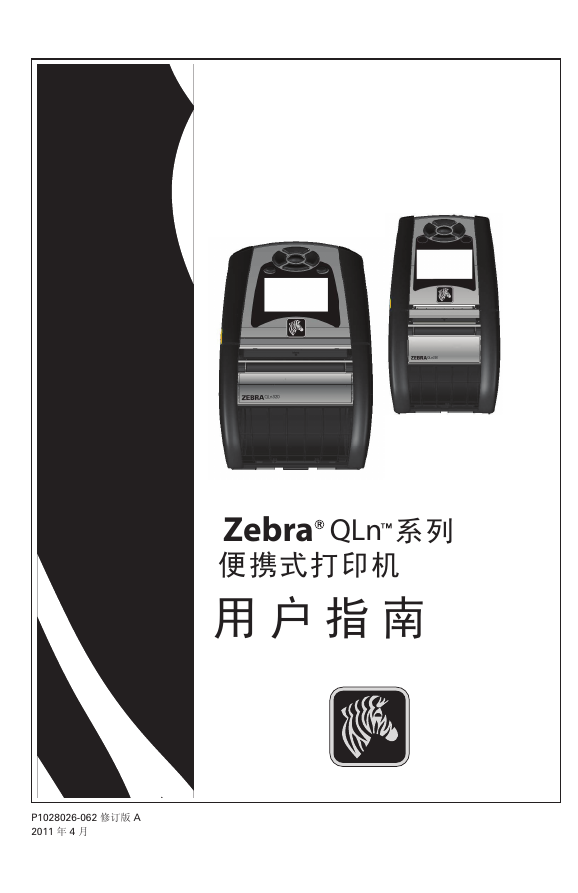

Zebra QLn 系列便携式打印机用户指南 P1028026-062 修订版 A 2011 年 4 月

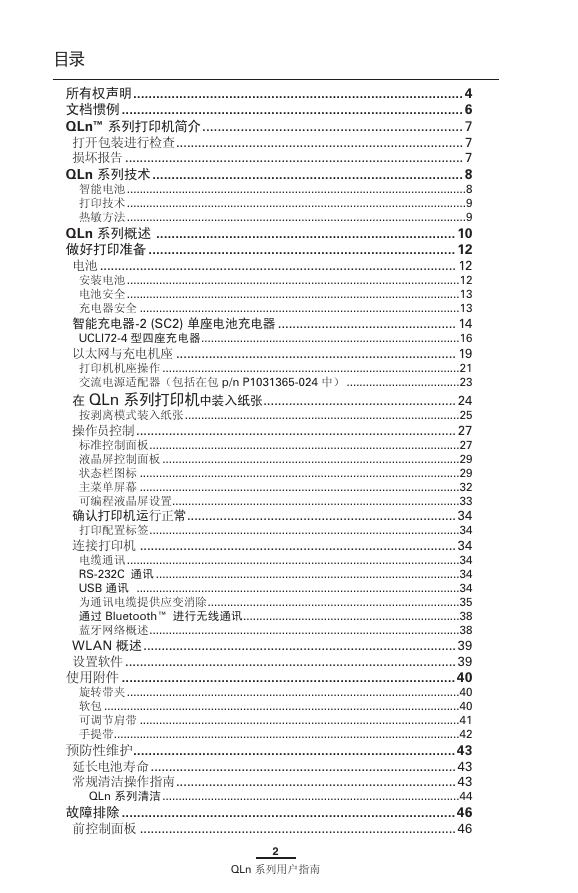

目录所有权声明 ...................................................................................... 4 文档惯例 ......................................................................................... 6 QLn™ 系列打印机简介 .................................................................... 7 打开包装进行检查 ............................................................................... 7 损坏报告 ............................................................................................. 7 QLn 系列技术 ................................................................................. 8 智能电池 .........................................................................................................8 打印技术 .........................................................................................................9 热敏方法 .........................................................................................................9 QLn 系列概述 .............................................................................. 10 做好打印准备 ................................................................................ 12 电池 .................................................................................................. 12 安装电池 .......................................................................................................12 电池安全 .......................................................................................................13 充电器安全 ...................................................................................................13 智能充电器-2 (SC2) 单座电池充电器 ................................................. 14 UCLI72-4 型四座充电器 ................................................................................16 以太网与充电机座 ............................................................................. 19 打印机机座操作 ............................................................................................21 交流电源适配器（包括在包 p/n P1031365-024 中） ...................................23 在 QLn 系列打印机中装入纸张 ..................................................... 24 按剥离模式装入纸张 .....................................................................................25 操作员控制 ........................................................................................ 27 标准控制面板 ................................................................................................27 液晶屏控制面板 ............................................................................................29 状态栏图标 ...................................................................................................29 主菜单屏幕 ...................................................................................................32 可编程液晶屏设置.........................................................................................33 确认打印机运行正常 ..........................................................................34 打印配置标签 ................................................................................................34 连接打印机 .......................................................................................34 电缆通讯 .......................................................................................................34 RS-232C 通讯 ..............................................................................................34 USB 通讯 ....................................................................................................34 为通讯电缆提供应变消除 ..............................................................................35 通过 Bluetooth™ 进行无线通讯 ...................................................................38 蓝牙网络概述 ................................................................................................38 WLAN 概述 ......................................................................................39 设置软件 ...........................................................................................39 使用附件 .......................................................................................40 旋转带夹 .......................................................................................................40 软包 ..............................................................................................................40 可调节肩带 ...................................................................................................41 手提带 ...........................................................................................................42 预防性维护....................................................................................43 延长电池寿命 ....................................................................................43 常规清洁操作指南 .............................................................................43 QLn 系列清洁 ............................................................................................44 故障排除 .......................................................................................46 前控制面板 .......................................................................................46 2 QLn 系列用户指南

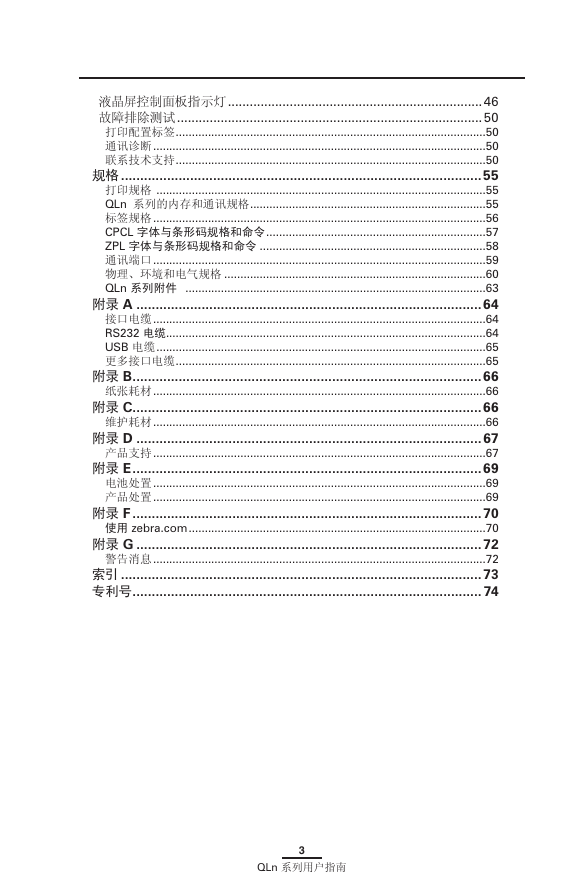

液晶屏控制面板指示灯 ......................................................................46 故障排除测试 .................................................................................... 50 打印配置标签 ................................................................................................50 通讯诊断 .......................................................................................................50 联系技术支持 ................................................................................................50 规格 ..............................................................................................55 打印规格 ......................................................................................................55 QLn 系列的内存和通讯规格 .........................................................................55 标签规格 .......................................................................................................56 CPCL 字体与条形码规格和命令 ....................................................................57 ZPL 字体与条形码规格和命令 ......................................................................58 通讯端口 .......................................................................................................59 物理、环境和电气规格 .................................................................................60 QLn 系列附件 .............................................................................................63 附录 A ..........................................................................................64 接口电缆 .......................................................................................................64 RS232 电缆...................................................................................................64 USB 电缆 ......................................................................................................65 更多接口电缆 ................................................................................................65 附录 B ...........................................................................................66 纸张耗材 .......................................................................................................66 附录 C...........................................................................................66 维护耗材 .......................................................................................................66 附录 D ..........................................................................................67 产品支持 .......................................................................................................67 附录 E ...........................................................................................69 电池处置 .......................................................................................................69 产品处置 .......................................................................................................69 附录 F ........................................................................................... 70 使用 zebra.com ............................................................................................70 附录 G .......................................................................................... 72 警告消息 .......................................................................................................72 索引 ..............................................................................................73 专利号 ........................................................................................... 74 3 QLn 系列用户指南

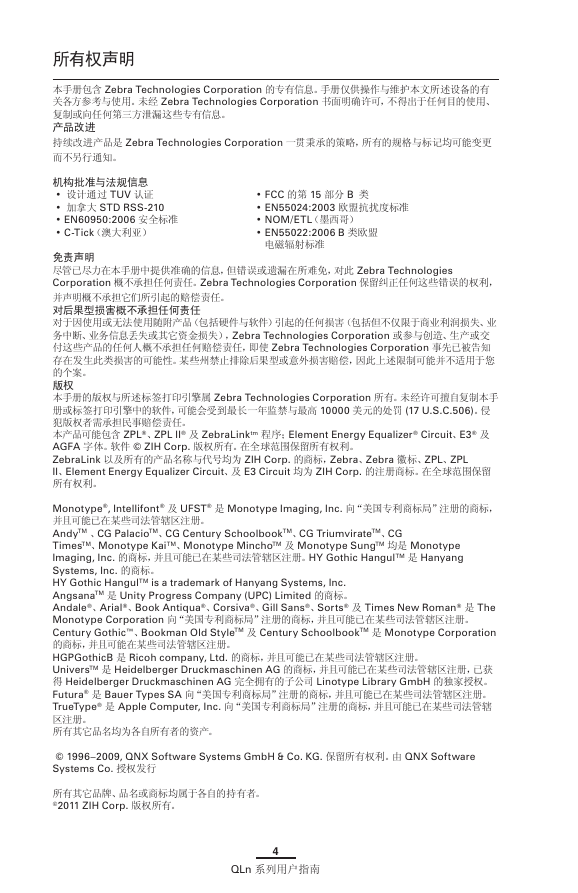

所有权声明本手册包含 Zebra Technologies Corporation 的专有信息。手册仅供操作与维护本文所述设备的有关各方参考与使用。未经 Zebra Technologies Corporation 书面明确许可，不得出于任何目的使用、复制或向任何第三方泄漏这些专有信息。产品改进持续改进产品是 Zebra Technologies Corporation 一贯秉承的策略，所有的规格与标记均可能变更而不另行通知。 • FCC 的第 15 部分 B 类 • EN55024:2003 欧盟抗扰度标准 • NOM/ETL（墨西哥） • EN55022:2006 B 类欧盟电磁辐射标准机构批准与法规信息 • 设计通过 TUV 认证 • 加拿大 STD RSS-210 • EN60950:2006 安全标准 • C-Tick（澳大利亚）免责声明尽管已尽力在本手册中提供准确的信息，但错误或遗漏在所难免，对此 Zebra Technologies Corporation 概不承担任何责任。Zebra Technologies Corporation 保留纠正任何这些错误的权利，并声明概不承担它们所引起的赔偿责任。对后果型损害概不承担任何责任对于因使用或无法使用随附产品（包括硬件与软件）引起的任何损害（包括但不仅限于商业利润损失、业务中断、业务信息丢失或其它资金损失），Zebra Technologies Corporation 或参与创造、生产或交付这些产品的任何人概不承担任何赔偿责任，即使 Zebra Technologies Corporation 事先已被告知存在发生此类损害的可能性。某些州禁止排除后果型或意外损害赔偿，因此上述限制可能并不适用于您的个案。版权本手册的版权与所述标签打印引擎属 Zebra Technologies Corporation 所有。未经许可擅自复制本手册或标签打印引擎中的软件，可能会受到最长一年监禁与最高 10000 美元的处罚 (17 U.S.C.506)。侵犯版权者需承担民事赔偿责任。本产品可能包含 ZPL®、ZPL II® 及 ZebraLinktm 程序；Element Energy Equalizer® Circuit、E3® 及 AGFA 字体。软件 © ZIH Corp. 版权所有。在全球范围保留所有权利。 ZebraLink 以及所有的产品名称与代号均为 ZIH Corp. 的商标，Zebra、Zebra 徽标、ZPL、ZPL II、Element Energy Equalizer Circuit、及 E3 Circuit 均为 ZIH Corp. 的注册商标。在全球范围保留所有权利。 Monotype®, Intellifont® 及 UFST® 是 Monotype Imaging, Inc. 向“美国专利商标局”注册的商标，并且可能已在某些司法管辖区注册。 AndyTM 、CG PalacioTM、CG Century SchoolbookTM、CG TriumvirateTM、CG TimesTM、Monotype KaiTM、Monotype MinchoTM 及 Monotype SungTM 均是 Monotype Imaging, Inc. 的商标，并且可能已在某些司法管辖区注册。HY Gothic HangulTM 是 Hanyang Systems, Inc. 的商标。 HY Gothic HangulTM is a trademark of Hanyang Systems, Inc. AngsanaTM 是 Unity Progress Company (UPC) Limited 的商标。 Andale®、Arial®、Book Antiqua®、Corsiva®、Gill Sans®、Sorts® 及 Times New Roman® 是 The Monotype Corporation 向“美国专利商标局”注册的商标，并且可能已在某些司法管辖区注册。 Century Gothic™、Bookman Old StyleTM 及 Century SchoolbookTM 是 Monotype Corporation 的商标，并且可能在某些司法管辖区注册。 HGPGothicB 是 Ricoh company, Ltd. 的商标，并且可能已在某些司法管辖区注册。 UniversTM 是 Heidelberger Druckmaschinen AG 的商标，并且可能已在某些司法管辖区注册，已获得 Heidelberger Druckmaschinen AG 完全拥有的子公司 Linotype Library GmbH 的独家授权。 Futura® 是 Bauer Types SA 向“美国专利商标局”注册的商标，并且可能已在某些司法管辖区注册。 TrueType® 是 Apple Computer, Inc. 向“美国专利商标局”注册的商标，并且可能已在某些司法管辖区注册。所有其它品名均为各自所有者的资产。 © 1996–2009, QNX Software Systems GmbH & Co. KG. 保留所有权利。由 QNX Software Systems Co. 授权发行所有其它品牌、品名或商标均属于各自的持有者。 ©2011 ZIH Corp. 版权所有。 4 QLn 系列用户指南

5 QLn 系列用户指南

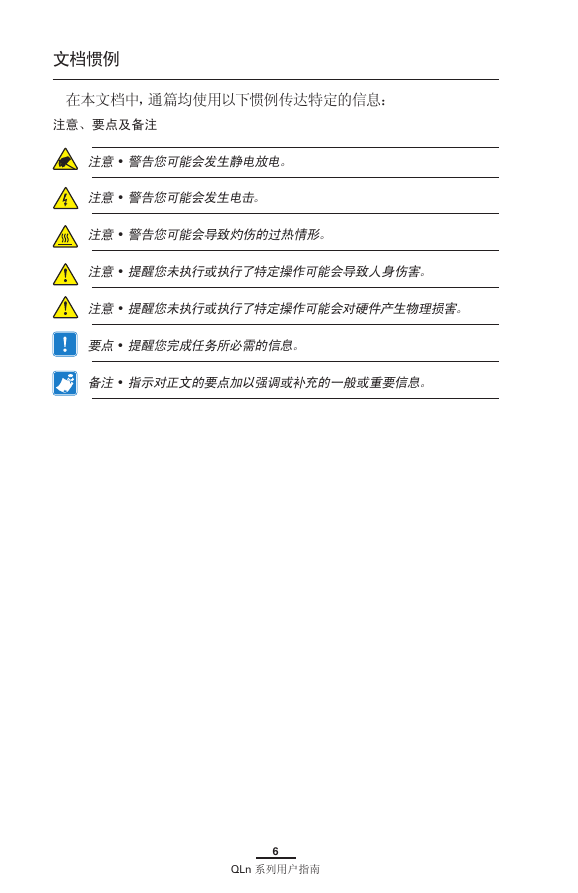

文档惯例在本文档中，通篇均使用以下惯例传达特定的信息：注意、要点及备注注意 • 警告您可能会发生静电放电。注意 • 警告您可能会发生电击。注意 • 警告您可能会导致灼伤的过热情形。注意 • 提醒您未执行或执行了特定操作可能会导致人身伤害。注意 • 提醒您未执行或执行了特定操作可能会对硬件产生物理损害。要点 • 提醒您完成任务所必需的信息。备注 • 指示对正文的要点加以强调或补充的一般或重要信息。 6 QLn 系列用户指南

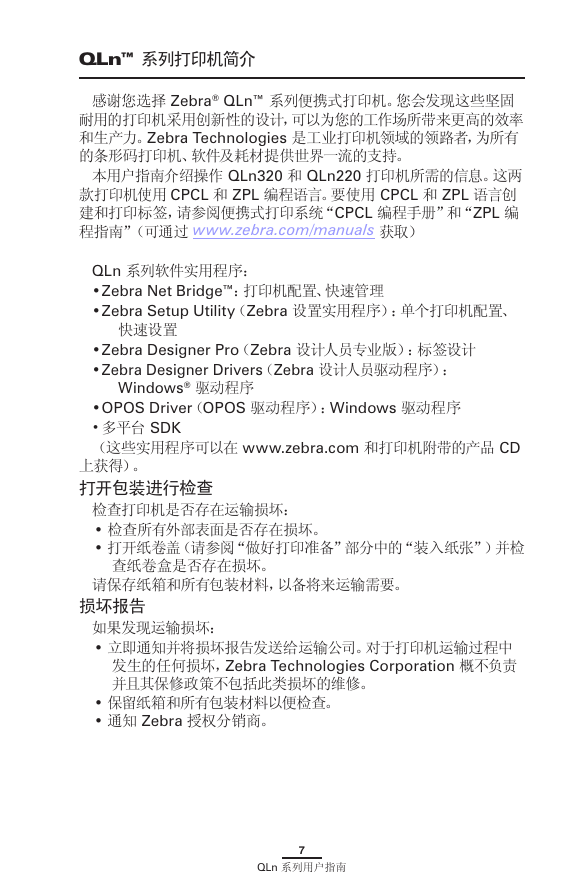

QLn™ 系列打印机简介感谢您选择 Zebra® QLn™ 系列便携式打印机。您会发现这些坚固耐用的打印机采用创新性的设计，可以为您的工作场所带来更高的效率和生产力。Zebra Technologies 是工业打印机领域的领路者，为所有的条形码打印机、软件及耗材提供世界一流的支持。本用户指南介绍操作 QLn320 和 QLn220 打印机所需的信息。这两款打印机使用 CPCL 和 ZPL 编程语言。要使用 CPCL 和 ZPL 语言创建和打印标签，请参阅便携式打印系统“CPCL 编程手册”和“ZPL 编程指南”（可通过 www.zebra.com/manuals 获取） QLn 系列软件实用程序： • • Zebra Net Bridge™ Zebra Setup Utility ：打印机配置、快速管理（Zebra 设置实用程序）：单个打印机配置、快速设置 • • Zebra Designer Pro Zebra Designer Drivers Windows® 驱动程序（Zebra 设计人员专业版）：标签设计（Zebra 设计人员驱动程序）： OPOS Driver 多平台 SDK （OPOS 驱动程序）：Windows 驱动程序 • • （这些实用程序可以在 www.zebra.com 和打印机附带的产品 CD 上获得）。打开包装进行检查检查打印机是否存在运输损坏： • 检查所有外部表面是否存在损坏。 • 打开纸卷盖（请参阅“做好打印准备”部分中的“装入纸张”）并检查纸卷盒是否存在损坏。请保存纸箱和所有包装材料，以备将来运输需要。损坏报告如果发现运输损坏： • 立即通知并将损坏报告发送给运输公司。对于打印机运输过程中发生的任何损坏，Zebra Technologies Corporation 概不负责并且其保修政策不包括此类损坏的维修。 • 保留纸箱和所有包装材料以便检查。 • 通知 Zebra 授权分销商。 7 QLn 系列用户指南

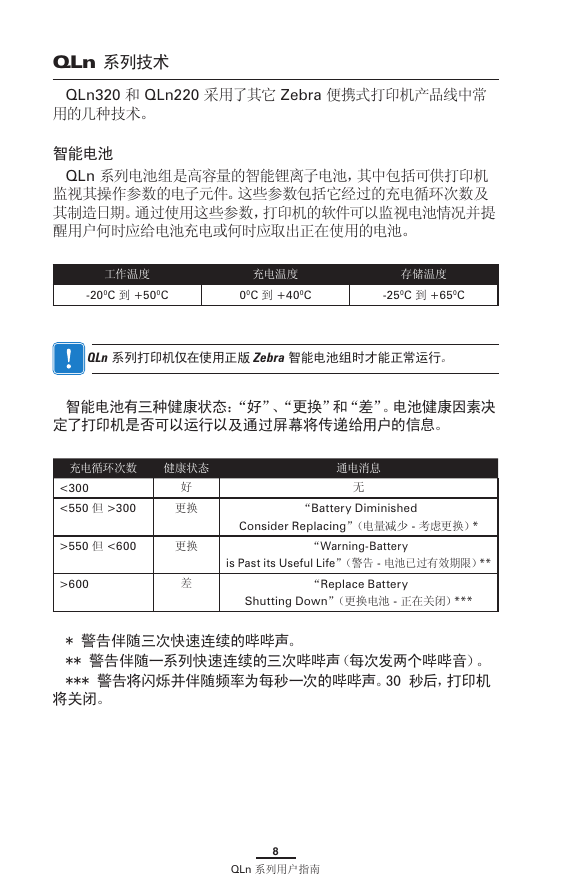

QLn 系列技术 QLn320 和 QLn220 采用了其它 Zebra 便携式打印机产品线中常用的几种技术。智能电池 QLn 系列电池组是高容量的智能锂离子电池，其中包括可供打印机监视其操作参数的电子元件。这些参数包括它经过的充电循环次数及其制造日期。通过使用这些参数，打印机的软件可以监视电池情况并提醒用户何时应给电池充电或何时应取出正在使用的电池。工作温度 -200C 到 +500C 充电温度 00C 到 +400C 存储温度 -250C 到 +650C QLn 系列打印机仅在使用正版 Zebra 智能电池组时才能正常运行。智能电池有三种健康状态：“好”、“更换”和“差”。电池健康因素决定了打印机是否可以运行以及通过屏幕将传递给用户的信息。充电循环次数健康状态 <300 <550 但 >300 好更换通电消息无 “Battery Diminished Consider Replacing”（电量减少 - 考虑更换）* >550 但 <600 更换 “Warning-Battery is Past its Useful Life”（警告 - 电池已过有效期限）** >600 差 “Replace Battery Shutting Down”（更换电池 - 正在关闭）*** * 警告伴随三次快速连续的哔哔声。 ** 警告伴随一系列快速连续的三次哔哔声（每次发两个哔哔音）。 *** 警告将闪烁并伴随频率为每秒一次的哔哔声。30 秒后，打印机将关闭。 8 QLn 系列用户指南
