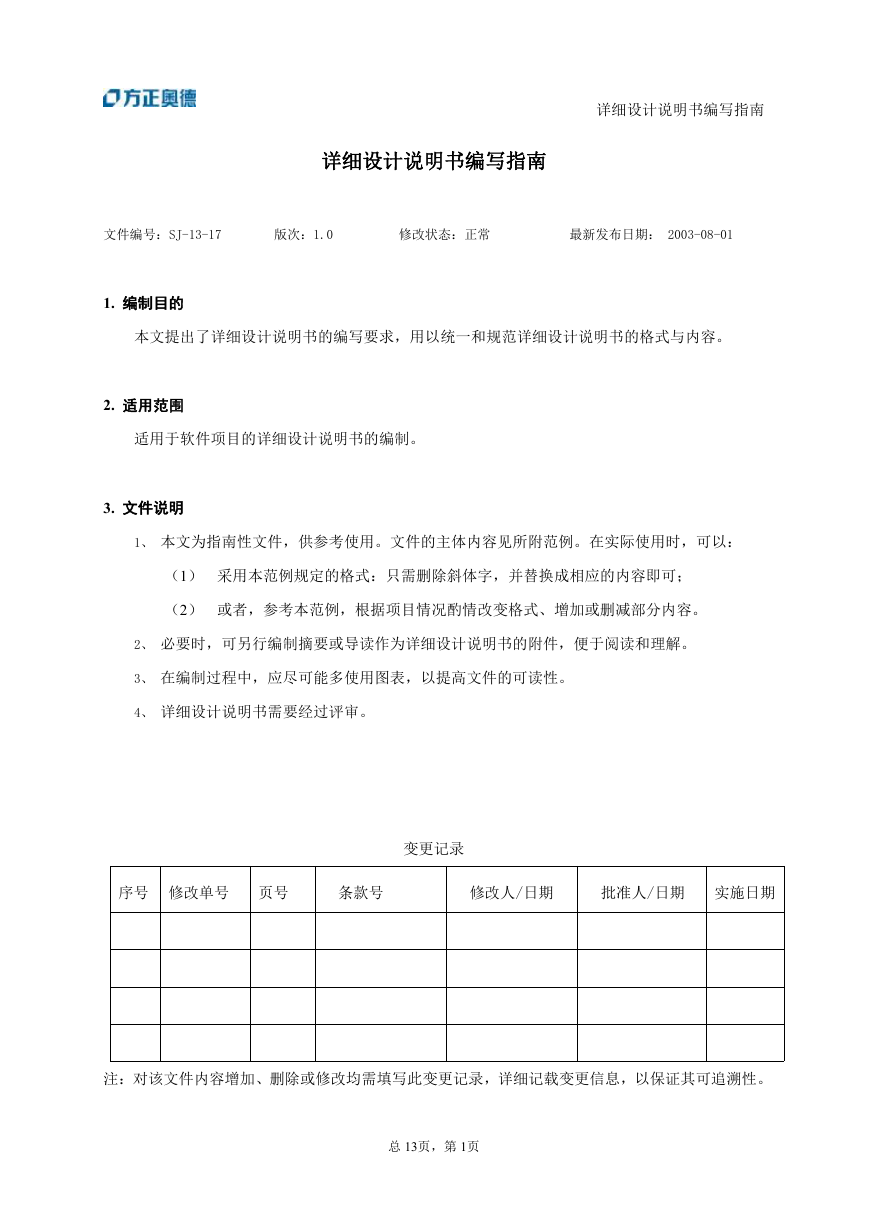

详细设计说明书编写指南
详细设计说明书编写指南
文件编号:SJ-13-17
版次:1.0
修改状态:正常
最新发布日期: 2003-08-01
1. 编制目的
本文提出了详细设计说明书的编写要求,用以统一和规范详细设计说明书的格式与内容。
2. 适用范围
适用于软件项目的详细设计说明书的编制。
3. 文件说明
1、 本文为指南性文件,供参考使用。文件的主体内容见所附范例。在实际使用时,可以:
(1) 采用本范例规定的格式:只需删除斜体字,并替换成相应的内容即可;
(2) 或者,参考本范例,根据项目情况酌情改变格式、增加或删减部分内容。
2、 必要时,可另行编制摘要或导读作为详细设计说明书的附件,便于阅读和理解。
3、 在编制过程中,应尽可能多使用图表,以提高文件的可读性。
4、 详细设计说明书需要经过评审。
序号 修改单号 页号
条款号
修改人/日期
批准人/日期 实施日期
变更记录
注:对该文件内容增加、删除或修改均需填写此变更记录,详细记载变更信息,以保证其可追溯性。
总 13页,第 1页

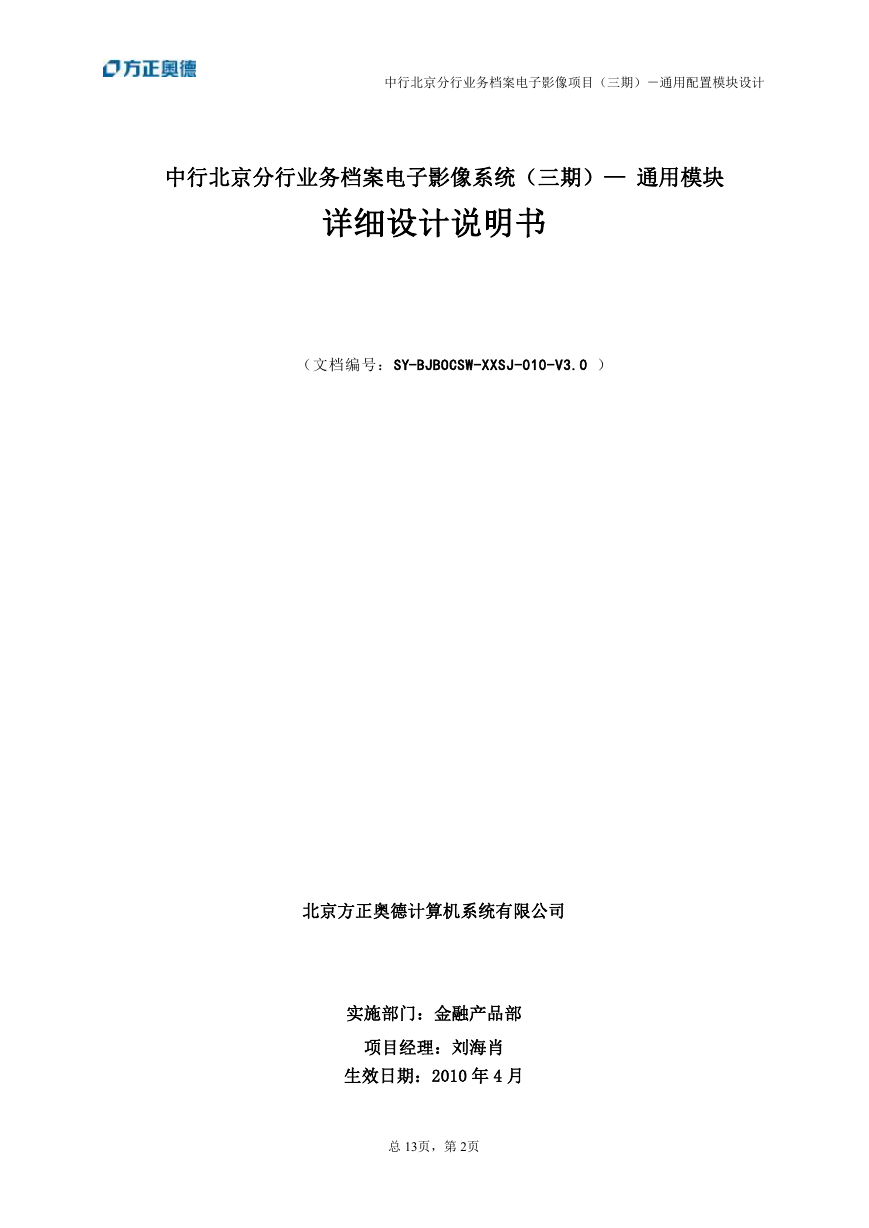

中行北京分行业务档案电子影像项目(三期)-通用配置模块设计
中行北京分行业务档案电子影像系统(三期)— 通用模块
详细设计说明书
(文档编号:SY-BJBOCSW-XXSJ-010-V3.0 )
北京方正奥德计算机系统有限公司
实施部门:金融产品部
项目经理:刘海肖
生效日期:2010 年 4 月
总 13页,第 2页
中行北京分行业务档案电子影像项目(三期)-通用配置模块设计

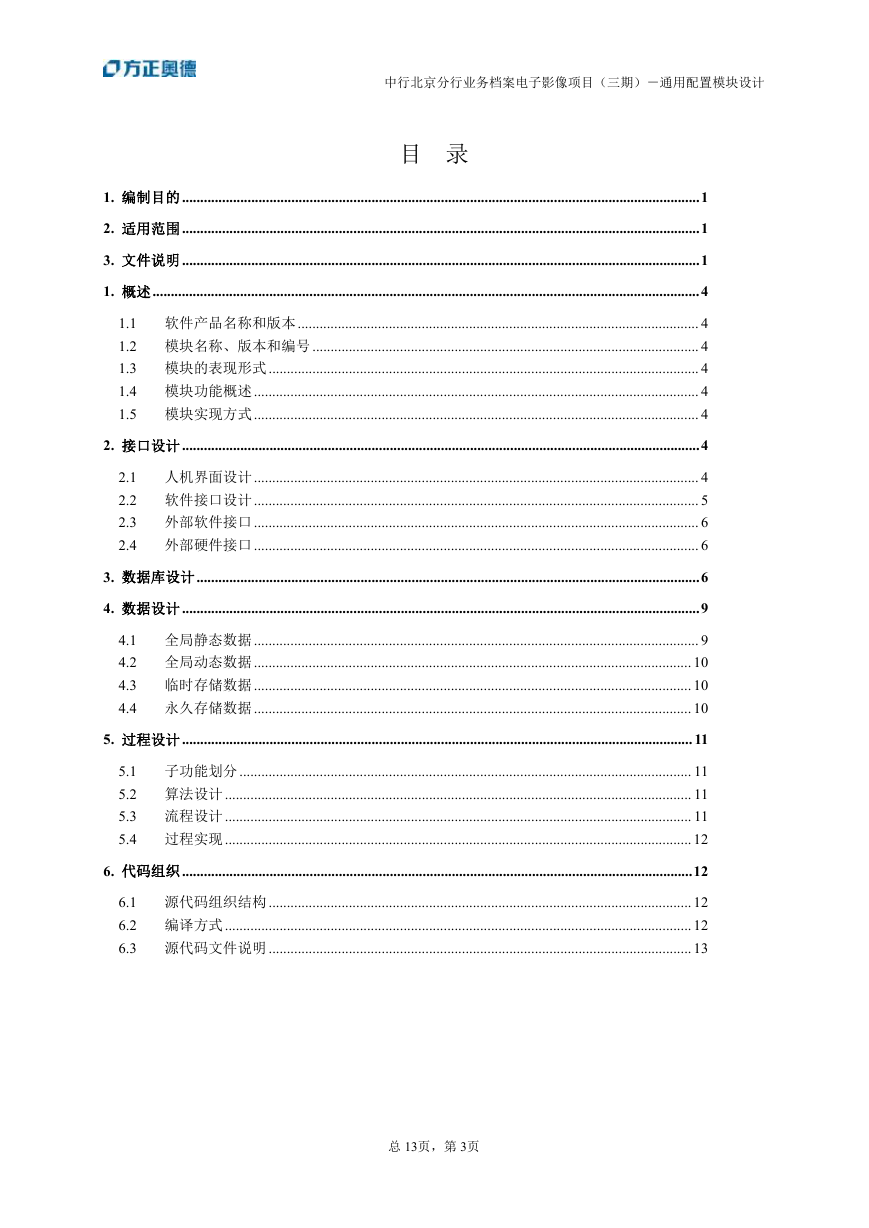

目 录
1. 编制目的..............................................................................................................................................1
2. 适用范围..............................................................................................................................................1
3. 文件说明..............................................................................................................................................1
1. 概述......................................................................................................................................................4
1.1 软件产品名称和版本.............................................................................................................. 4
1.2 模块名称、版本和编号.......................................................................................................... 4
1.3 模块的表现形式...................................................................................................................... 4
1.4 模块功能概述.......................................................................................................................... 4
1.5 模块实现方式.......................................................................................................................... 4
2. 接口设计..............................................................................................................................................4
2.1 人机界面设计.......................................................................................................................... 4
2.2 软件接口设计.......................................................................................................................... 5
2.3 外部软件接口.......................................................................................................................... 6
2.4 外部硬件接口.......................................................................................................................... 6
3. 数据库设计..........................................................................................................................................6
4. 数据设计..............................................................................................................................................9
4.1 全局静态数据.......................................................................................................................... 9
4.2 全局动态数据........................................................................................................................ 10
4.3 临时存储数据........................................................................................................................ 10
4.4 永久存储数据........................................................................................................................ 10
5. 过程设计............................................................................................................................................ 11
5.1 子功能划分............................................................................................................................ 11
5.2 算法设计................................................................................................................................ 11
5.3 流程设计................................................................................................................................ 11
5.4 过程实现................................................................................................................................ 12
6. 代码组织............................................................................................................................................12
6.1 源代码组织结构.................................................................................................................... 12
6.2 编译方式................................................................................................................................ 12
6.3 源代码文件说明.................................................................................................................... 13
总 13页,第 3页
中行北京分行业务档案电子影像项目(三期)-通用配置模块设计
中行北京分行业务档案电子影像系统—通用模块
详细设计说明书
文档编号:SY-BJBOCSW-XXSJ-010-V3.0
版本:

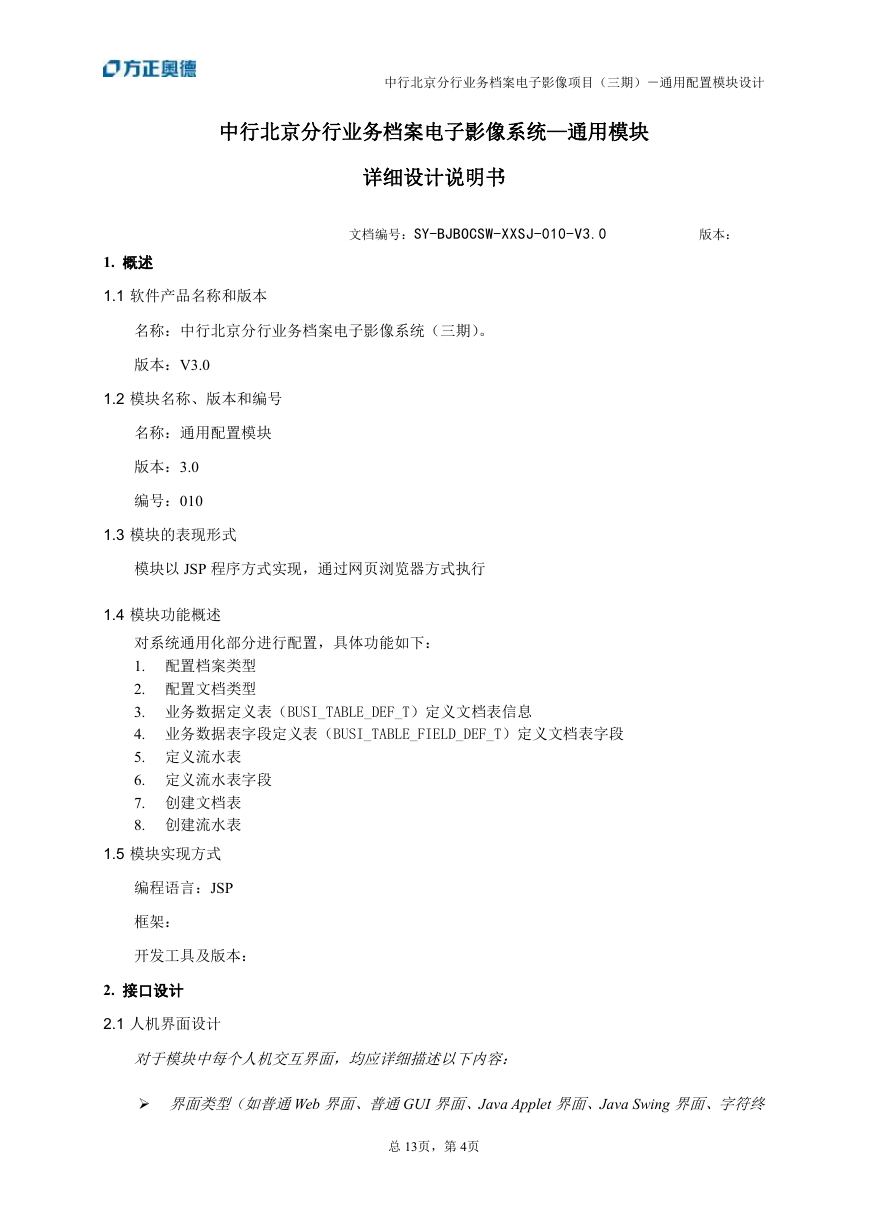

1. 概述
1.1 软件产品名称和版本
名称:中行北京分行业务档案电子影像系统(三期)。
版本:V3.0
1.2 模块名称、版本和编号
名称:通用配置模块
版本:3.0
编号:010
1.3 模块的表现形式
模块以 JSP 程序方式实现,通过网页浏览器方式执行
1.4 模块功能概述
对系统通用化部分进行配置,具体功能如下:
1. 配置档案类型
2. 配置文档类型
3. 业务数据定义表(BUSI_TABLE_DEF_T)定义文档表信息
4. 业务数据表字段定义表(BUSI_TABLE_FIELD_DEF_T)定义文档表字段
5. 定义流水表
6. 定义流水表字段
7. 创建文档表
8. 创建流水表
1.5 模块实现方式
编程语言:JSP
框架:
开发工具及版本:
2. 接口设计
2.1 人机界面设计
对于模块中每个人机交互界面,均应详细描述以下内容:
界面类型(如普通Web 界面、普通GUI 界面、Java Applet 界面、Java Swing 界面、字符终
总 13页,第 4页
中行北京分行业务档案电子影像项目(三期)-通用配置模块设计
端界面、命令行界面等)

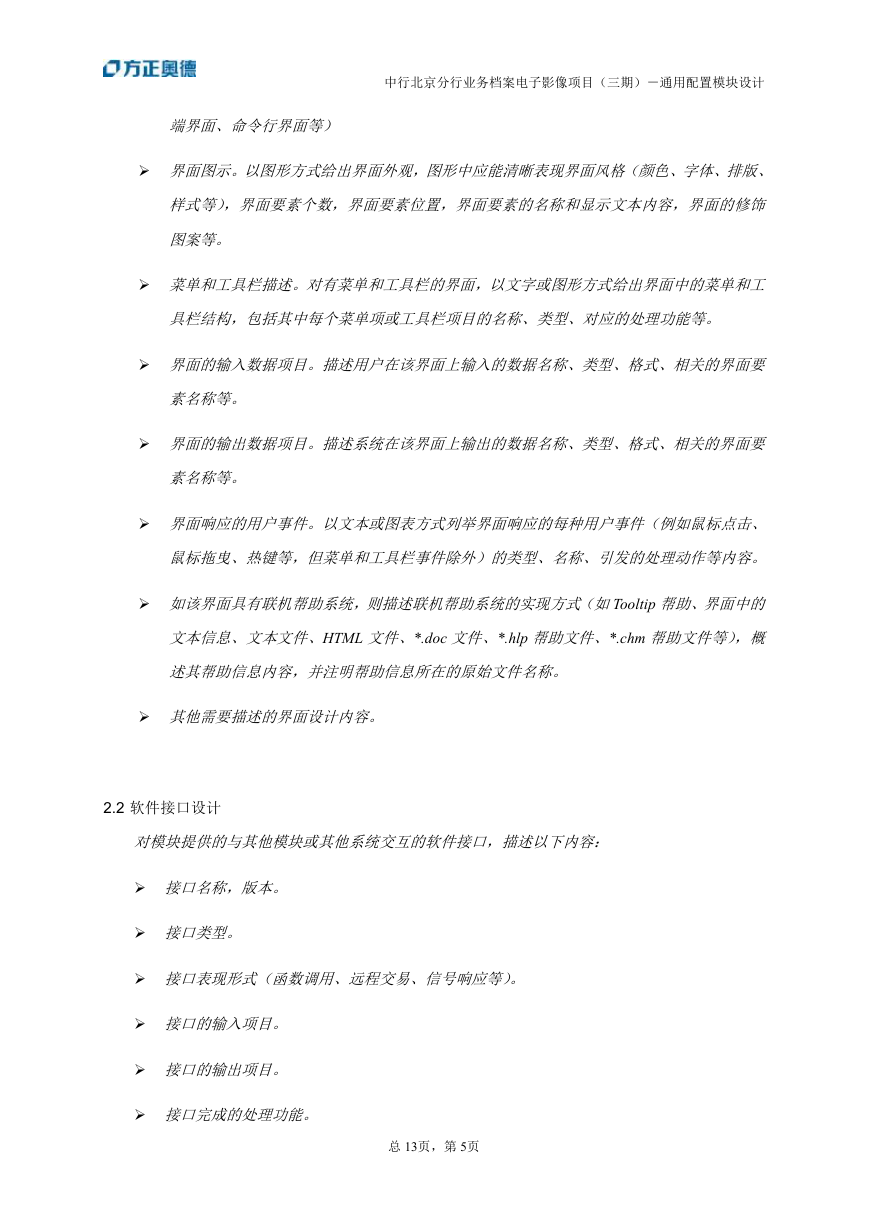

界面图示。以图形方式给出界面外观,图形中应能清晰表现界面风格(颜色、字体、排版、
样式等),界面要素个数,界面要素位置,界面要素的名称和显示文本内容,界面的修饰
图案等。
菜单和工具栏描述。对有菜单和工具栏的界面,以文字或图形方式给出界面中的菜单和工
具栏结构,包括其中每个菜单项或工具栏项目的名称、类型、对应的处理功能等。
界面的输入数据项目。描述用户在该界面上输入的数据名称、类型、格式、相关的界面要
素名称等。
界面的输出数据项目。描述系统在该界面上输出的数据名称、类型、格式、相关的界面要
素名称等。
界面响应的用户事件。以文本或图表方式列举界面响应的每种用户事件(例如鼠标点击、
鼠标拖曳、热键等,但菜单和工具栏事件除外)的类型、名称、引发的处理动作等内容。
如该界面具有联机帮助系统,则描述联机帮助系统的实现方式(如Tooltip 帮助、界面中的
文本信息、文本文件、HTML 文件、*.doc 文件、*.hlp 帮助文件、*.chm 帮助文件等),概
述其帮助信息内容,并注明帮助信息所在的原始文件名称。
其他需要描述的界面设计内容。
2.2 软件接口设计
对模块提供的与其他模块或其他系统交互的软件接口,描述以下内容:
接口名称,版本。
接口类型。
接口表现形式(函数调用、远程交易、信号响应等)。
接口的输入项目。
接口的输出项目。
接口完成的处理功能。
总 13页,第 5页
中行北京分行业务档案电子影像项目(三期)-通用配置模块设计
接口的异常处理设计。
其他需要描述的接口设计内容。

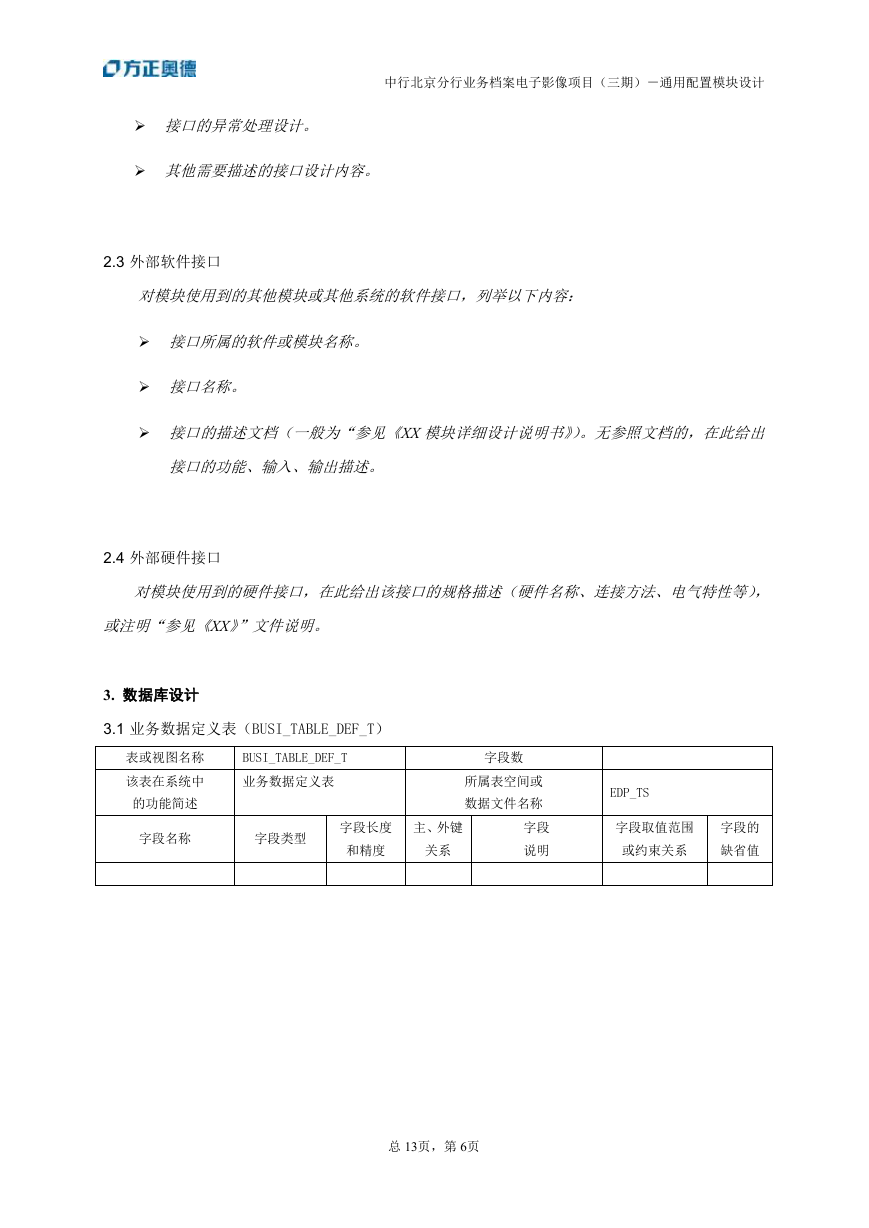

2.3 外部软件接口
对模块使用到的其他模块或其他系统的软件接口,列举以下内容:
接口所属的软件或模块名称。
接口名称。
接口的描述文档(一般为“参见《XX 模块详细设计说明书》)。无参照文档的,在此给出
接口的功能、输入、输出描述。
2.4 外部硬件接口
对模块使用到的硬件接口,在此给出该接口的规格描述(硬件名称、连接方法、电气特性等),
或注明“参见《XX》”文件说明。
3. 数据库设计
3.1 业务数据定义表(BUSI_TABLE_DEF_T)
表或视图名称
BUSI_TABLE_DEF_T
该表在系统中
业务数据定义表
的功能简述
字段数
所属表空间或
数据文件名称
EDP_TS
字段名称
字段类型
字段长度
主、外键
和精度
关系
字段
说明
字段取值范围
字段的
或约束关系
缺省值
总 13页,第 6页
中行北京分行业务档案电子影像项目(三期)-通用配置模块设计
创建该表的 SQL 语句:

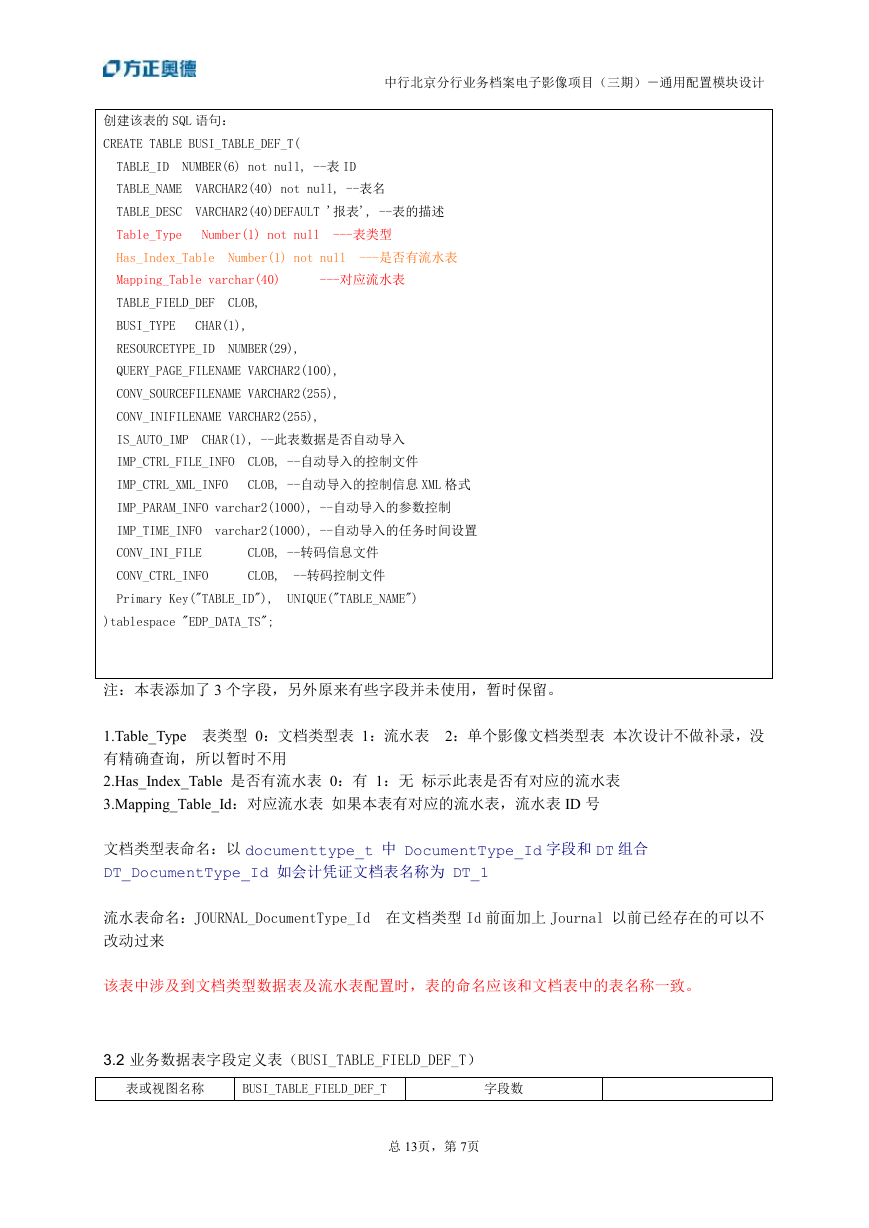

CREATE TABLE BUSI_TABLE_DEF_T(
TABLE_ID NUMBER(6) not null, --表 ID
TABLE_NAME VARCHAR2(40) not null, --表名
TABLE_DESC VARCHAR2(40)DEFAULT '报表', --表的描述
Table_Type
Number(1) not null ---表类型
Has_Index_Table Number(1) not null ---是否有流水表
Mapping_Table varchar(40)
---对应流水表
TABLE_FIELD_DEF CLOB,
BUSI_TYPE
CHAR(1),
RESOURCETYPE_ID NUMBER(29),
QUERY_PAGE_FILENAME VARCHAR2(100),
CONV_SOURCEFILENAME VARCHAR2(255),
CONV_INIFILENAME VARCHAR2(255),
IS_AUTO_IMP CHAR(1), --此表数据是否自动导入
IMP_CTRL_FILE_INFO CLOB, --自动导入的控制文件
IMP_CTRL_XML_INFO
CLOB, --自动导入的控制信息 XML 格式
IMP_PARAM_INFO varchar2(1000), --自动导入的参数控制
IMP_TIME_INFO varchar2(1000), --自动导入的任务时间设置
CONV_INI_FILE
CLOB, --转码信息文件
CONV_CTRL_INFO
CLOB, --转码控制文件
Primary Key("TABLE_ID"), UNIQUE("TABLE_NAME")
)tablespace "EDP_DATA_TS";
注:本表添加了 3 个字段,另外原来有些字段并未使用,暂时保留。
1.Table_Type 表类型 0:文档类型表 1:流水表 2:单个影像文档类型表 本次设计不做补录,没
有精确查询,所以暂时不用
2.Has_Index_Table 是否有流水表 0:有 1:无 标示此表是否有对应的流水表
3.Mapping_Table_Id:对应流水表 如果本表有对应的流水表,流水表 ID 号
文档类型表命名:以 documenttype_t 中 DocumentType_Id 字段和 DT 组合
DT_DocumentType_Id 如会计凭证文档表名称为 DT_1
流水表命名:JOURNAL_DocumentType_Id 在文档类型 Id 前面加上 Journal 以前已经存在的可以不
改动过来
该表中涉及到文档类型数据表及流水表配置时,表的命名应该和文档表中的表名称一致。
3.2 业务数据表字段定义表(BUSI_TABLE_FIELD_DEF_T)
表或视图名称
BUSI_TABLE_FIELD_DEF_T
字段数
总 13页,第 7页
中行北京分行业务档案电子影像项目(三期)-通用配置模块设计
该表在系统中
的功能简述
业务数据表字段定义表
所属表空间或
数据文件名称
EDP_TS
字段名称
字段类型
字段长度
主、外键
和精度
关系
字段
说明
字段取值范围
字段的
或约束关系
缺省值
创建该表的 SQL 语句:

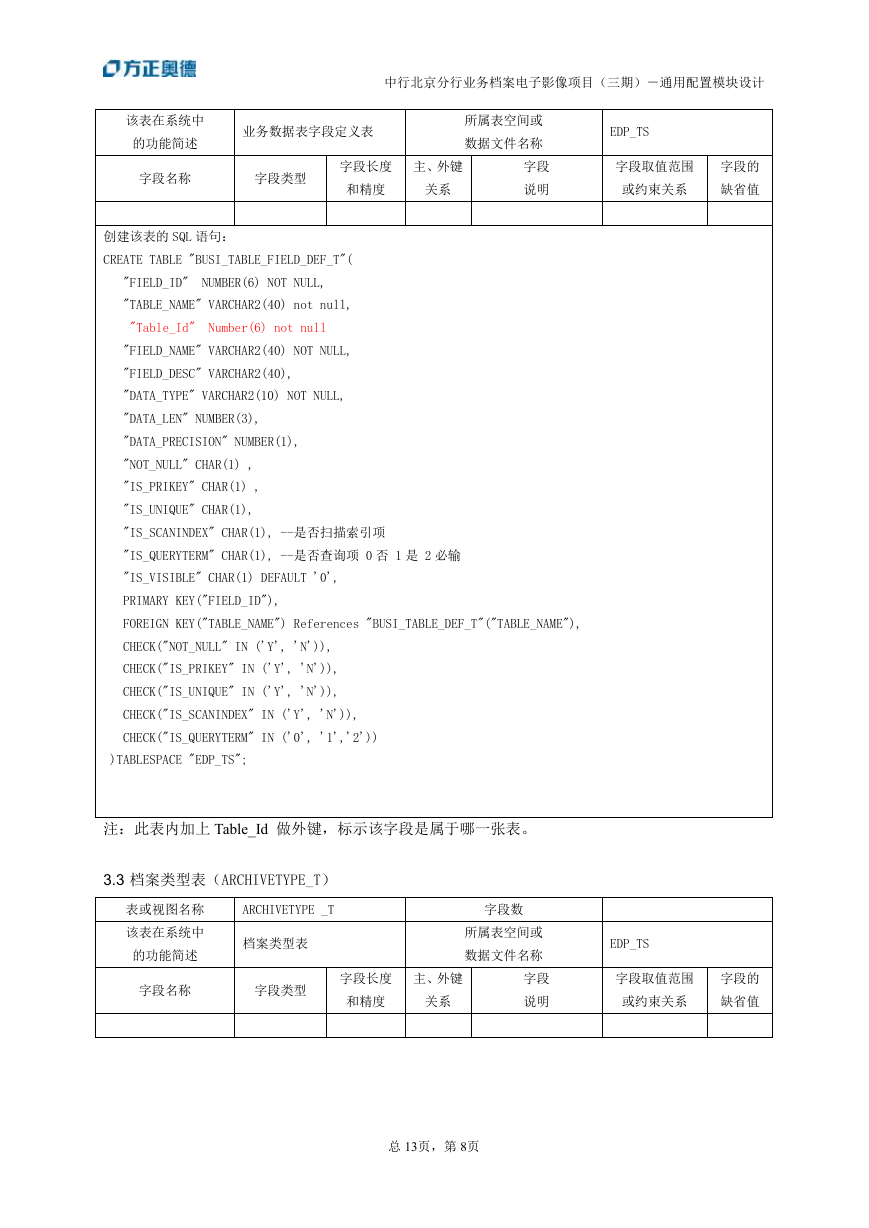

CREATE TABLE "BUSI_TABLE_FIELD_DEF_T"(
"FIELD_ID" NUMBER(6) NOT NULL,
"TABLE_NAME" VARCHAR2(40) not null,
"Table_Id" Number(6) not null
"FIELD_NAME" VARCHAR2(40) NOT NULL,
"FIELD_DESC" VARCHAR2(40),
"DATA_TYPE" VARCHAR2(10) NOT NULL,
"DATA_LEN" NUMBER(3),
"DATA_PRECISION" NUMBER(1),
"NOT_NULL" CHAR(1) ,
"IS_PRIKEY" CHAR(1) ,
"IS_UNIQUE" CHAR(1),
"IS_SCANINDEX" CHAR(1), --是否扫描索引项
"IS_QUERYTERM" CHAR(1), --是否查询项 0 否 1 是 2 必输
"IS_VISIBLE" CHAR(1) DEFAULT '0',
PRIMARY KEY("FIELD_ID"),
FOREIGN KEY("TABLE_NAME") References "BUSI_TABLE_DEF_T"("TABLE_NAME"),
CHECK("NOT_NULL" IN ('Y', 'N')),
CHECK("IS_PRIKEY" IN ('Y', 'N')),
CHECK("IS_UNIQUE" IN ('Y', 'N')),
CHECK("IS_SCANINDEX" IN ('Y', 'N')),
CHECK("IS_QUERYTERM" IN ('0', '1','2'))
)TABLESPACE "EDP_TS";
注:此表内加上 Table_Id 做外键,标示该字段是属于哪一张表。
3.3 档案类型表(ARCHIVETYPE_T)
表或视图名称
ARCHIVETYPE _T
该表在系统中
的功能简述
档案类型表
字段数
所属表空间或
数据文件名称
EDP_TS
字段名称
字段类型
字段长度
主、外键
和精度
关系
字段
说明
字段取值范围
字段的
或约束关系
缺省值
总 13页,第 8页
