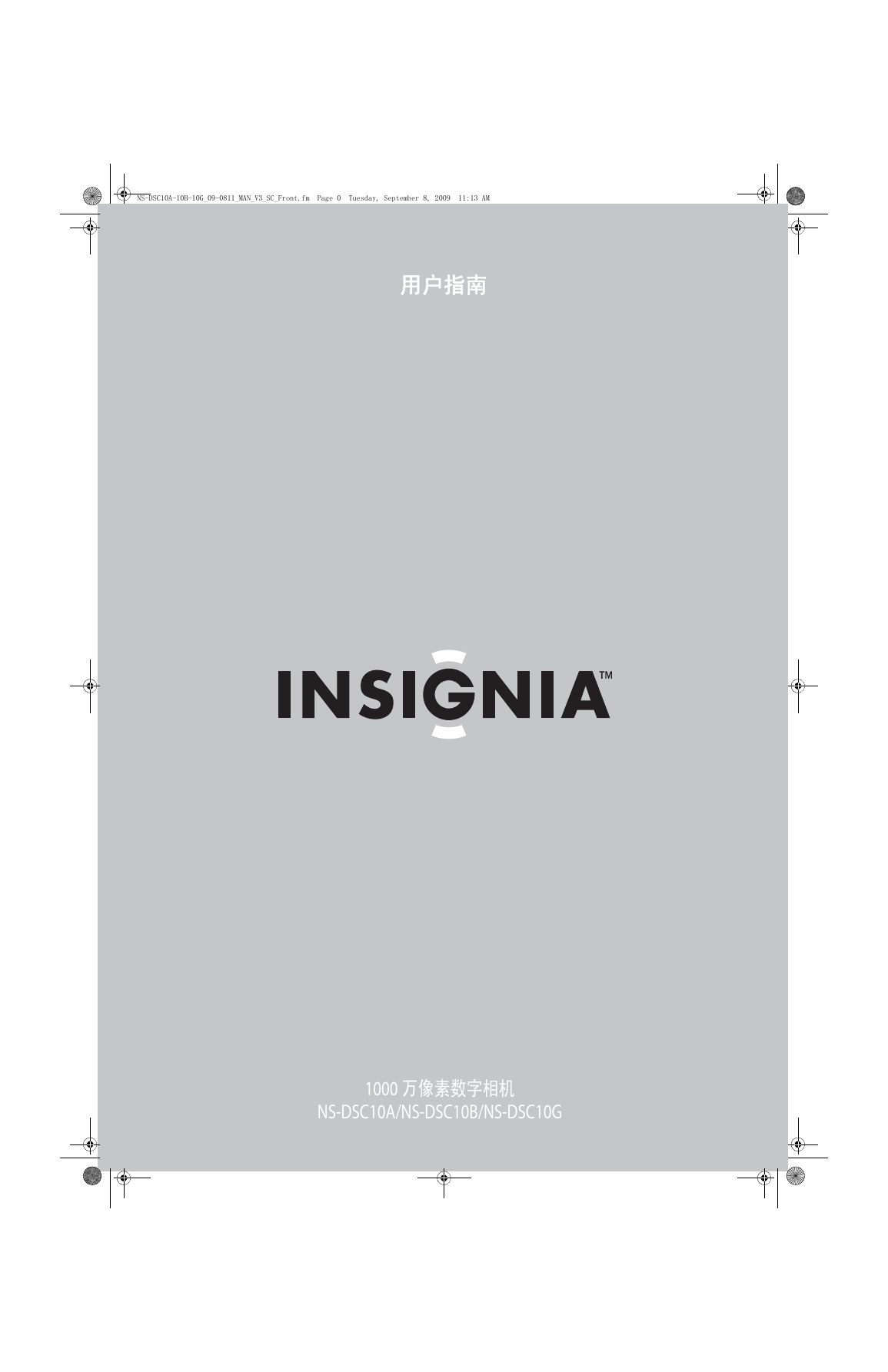

NS-DSC10A-10B-10G_09-0811_MAN_V3_SC_Front.fm Page 0 Tuesday, September 8, 2009 11:13 AM
用户指南
1000 万像素数字相机
NS-DSC10A/NS-DSC10B/NS-DSC10G

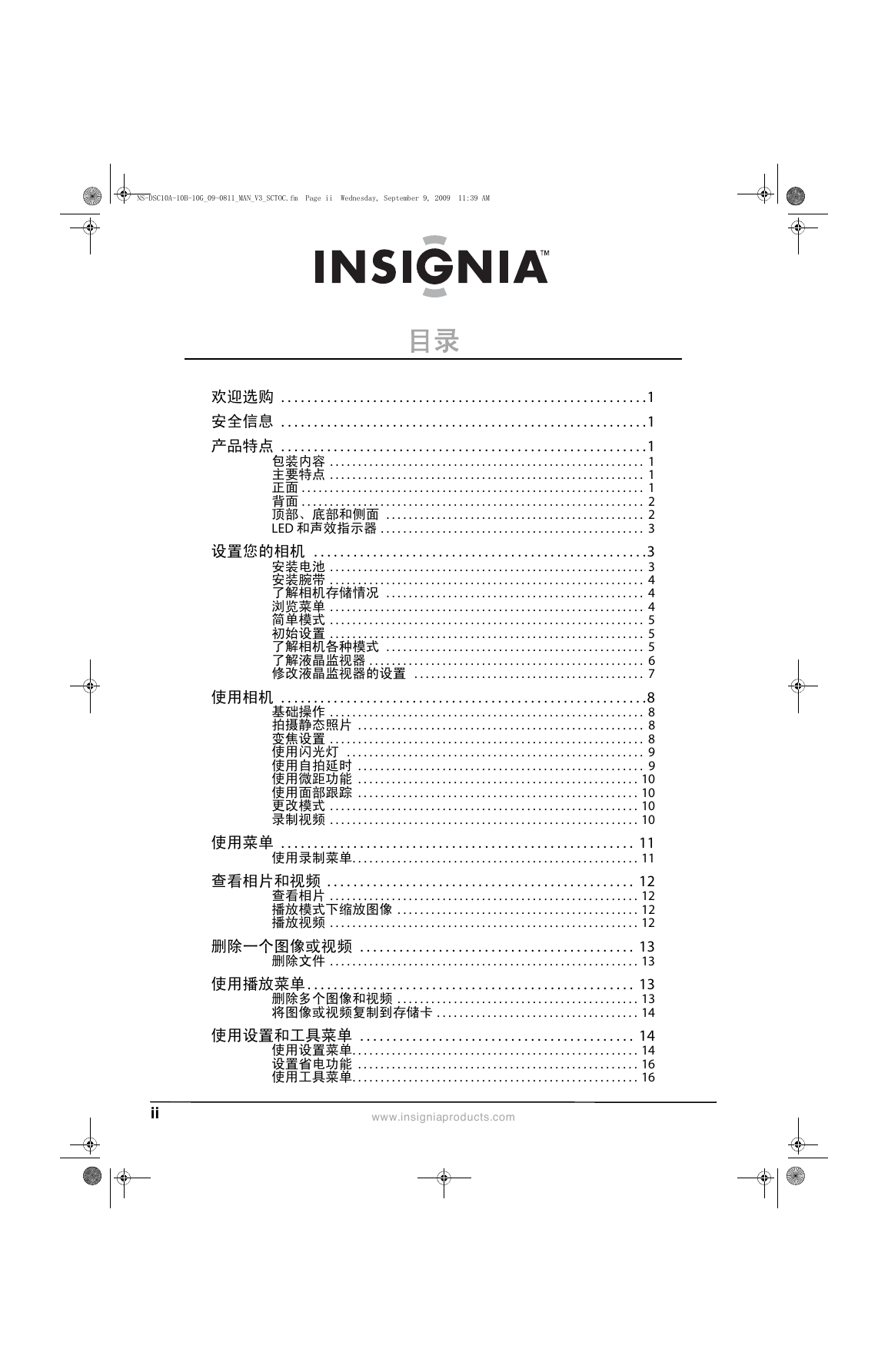

NS-DSC10A-10B-10G_09-0811_MAN_V3_SCTOC.fm Page ii Wednesday, September 9, 2009 11:39 AM
目录
欢迎选购 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
产品特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
包装内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
主要特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
正面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
顶部、底部和侧面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
LED 和声效指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
设置您的相机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
安装电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
安装腕带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
了解相机存储情况 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
浏览菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
简单模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
初始设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
了解相机各种模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
了解液晶监视器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
修改液晶监视器的设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
使用相机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
基础操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
拍摄静态照片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
变焦设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
使用闪光灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
使用自拍延时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
使用微距功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
使用面部跟踪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
更改模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
录制视频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
使用菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
使用录制菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
查看相片和视频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
查看相片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
播放模式下缩放图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
播放视频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
删除一个图像或视频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
删除文件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
使用播放菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
删除多个图像和视频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
将图像或视频复制到存储卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
使用设置和工具菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
使用设置菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
设置省电功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
使用工具菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
ii
www.insigniaproducts.com

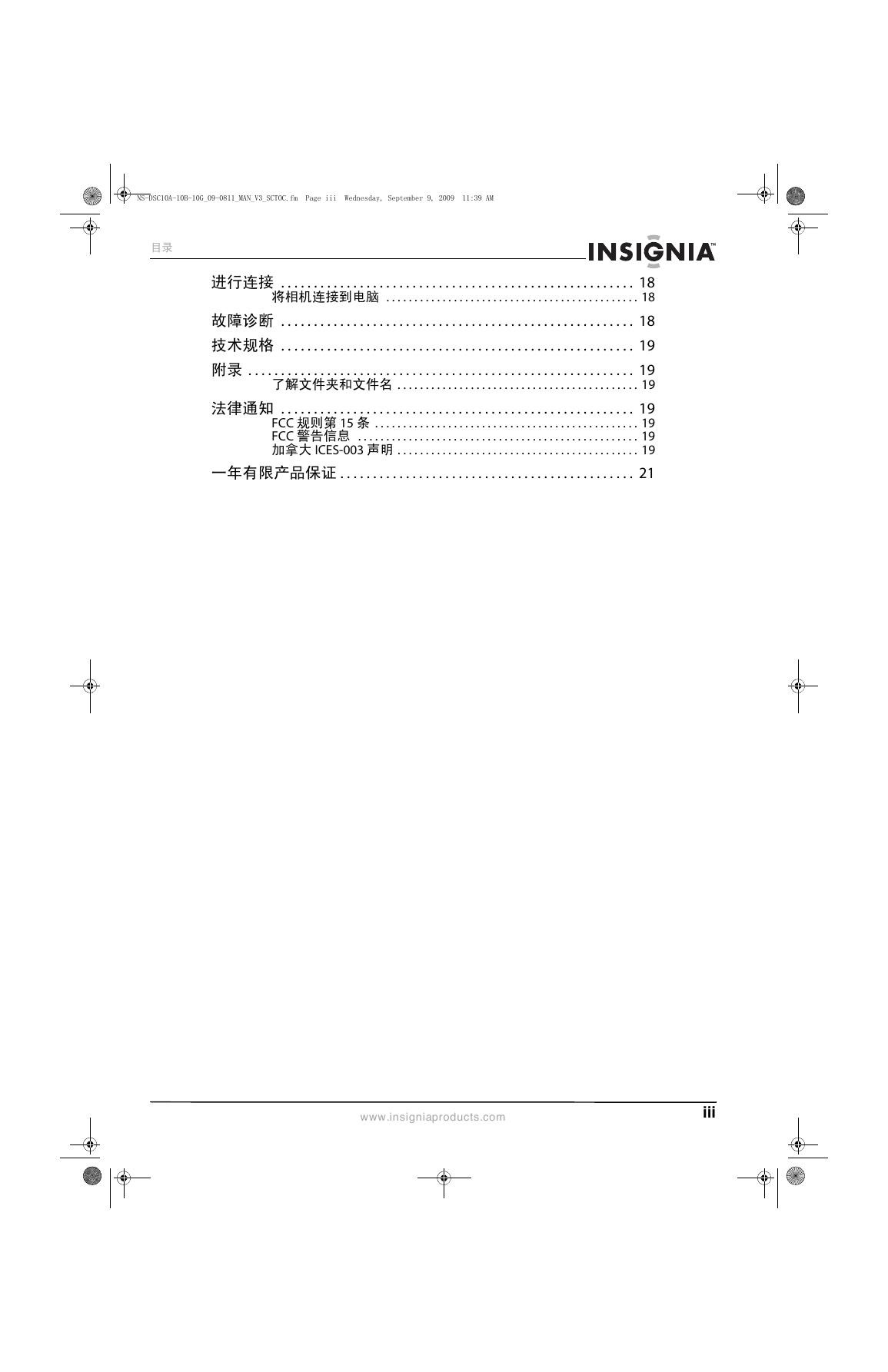

NS-DSC10A-10B-10G_09-0811_MAN_V3_SCTOC.fm Page iii Wednesday, September 9, 2009 11:39 AM
目录
进行连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
将相机连接到电脑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
故障诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
附录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
了解文件夹和文件名 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
法律通知 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
FCC 规则第 15 条 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
FCC 警告信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
加拿大 ICES-003 声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
一年有限产品保证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
www.insigniaproducts.com
iii

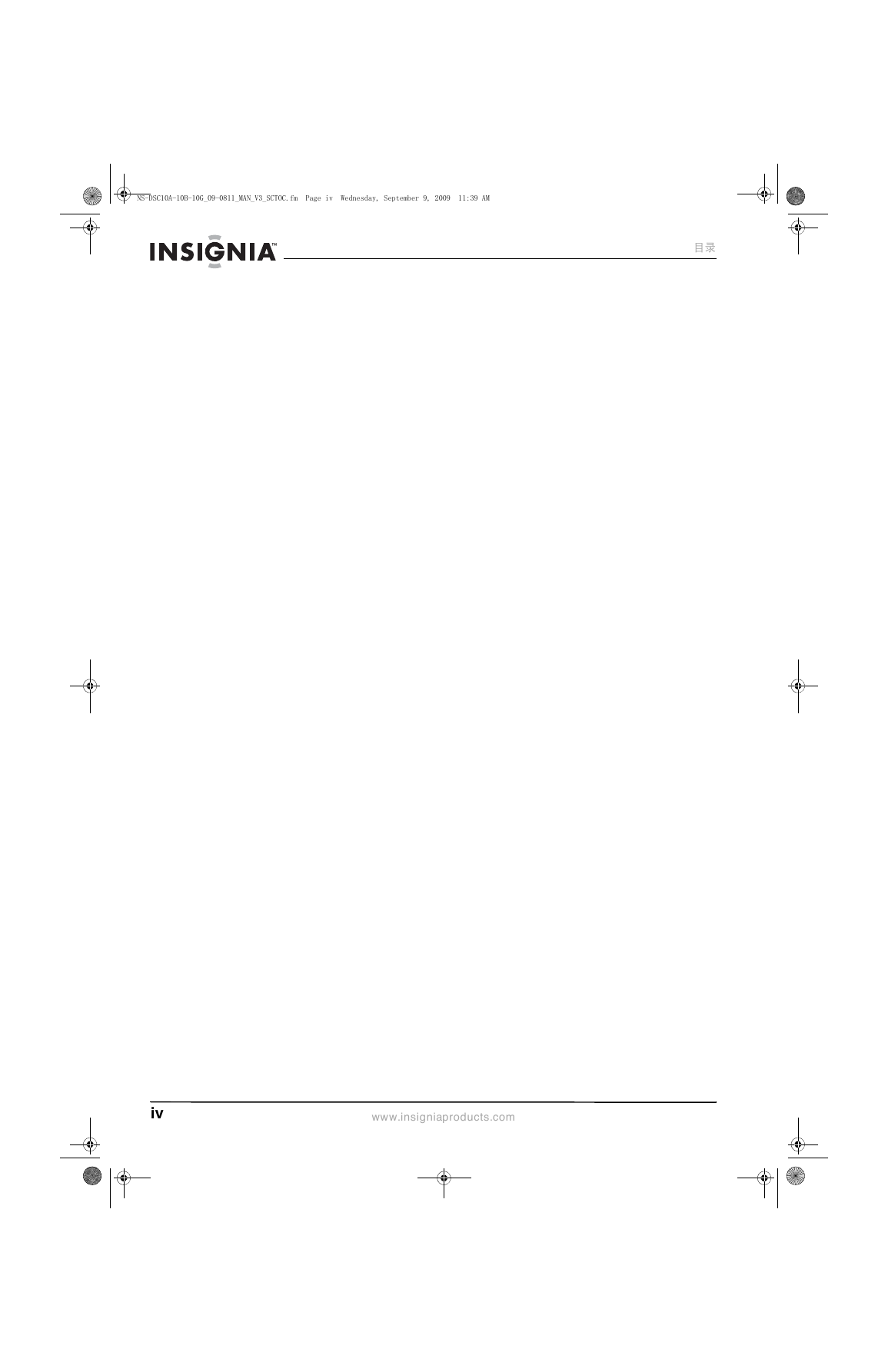

NS-DSC10A-10B-10G_09-0811_MAN_V3_SCTOC.fm Page iv Wednesday, September 9, 2009 11:39 AM
目录
iv
www.insigniaproducts.com

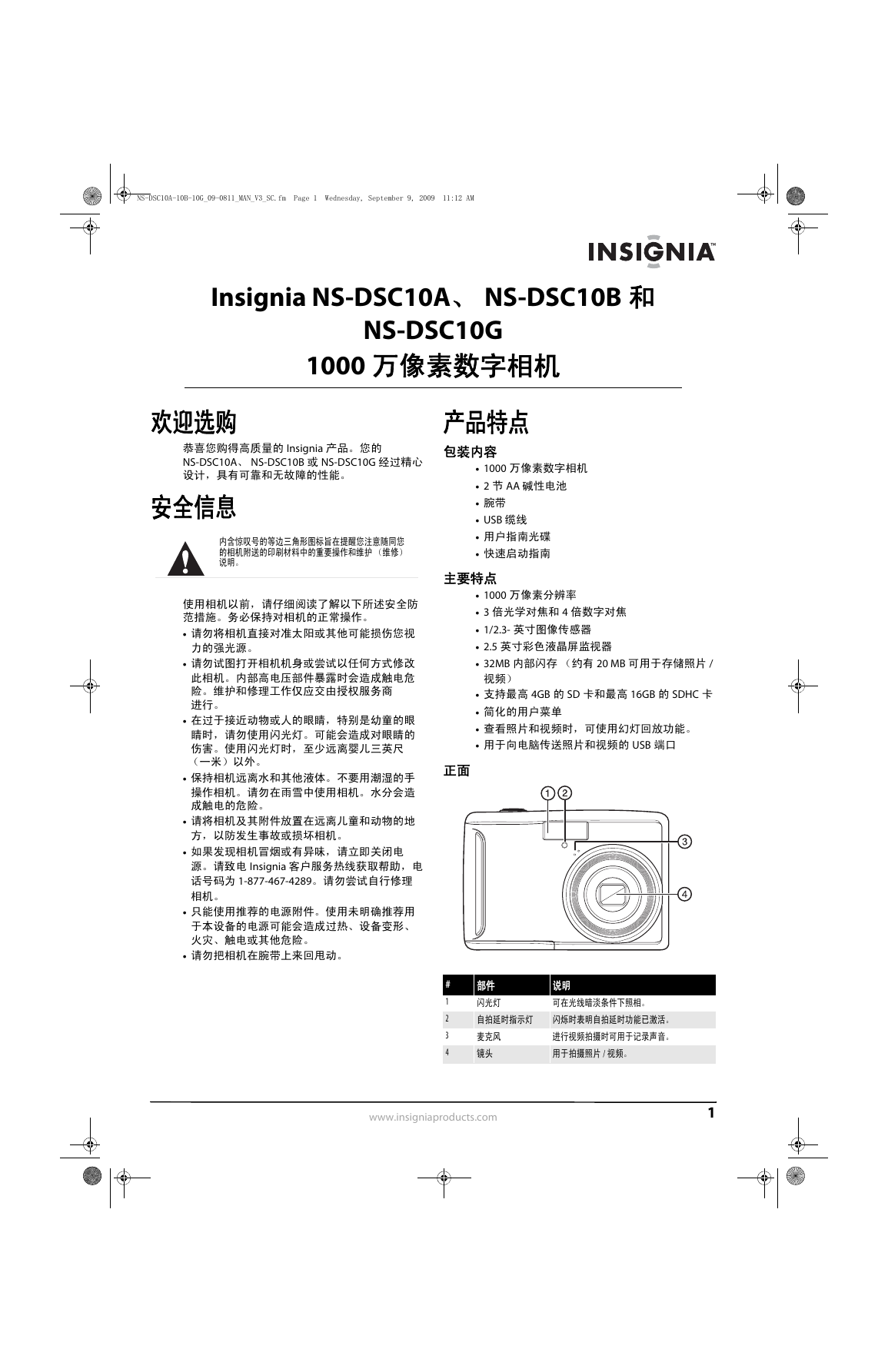

NS-DSC10A-10B-10G_09-0811_MAN_V3_SC.fm Page 1 Wednesday, September 9, 2009 11:12 AM
Insignia NS-DSC10A、 NS-DSC10B 和
NS-DSC10G
1000 万像素数字相机
欢迎选购
恭喜您购得高质量的 Insignia 产品。您的
NS-DSC10A、 NS-DSC10B 或 NS-DSC10G 经过精心
设计，具有可靠和无故障的性能。
安全信息
内含惊叹号的等边三角形图标旨在提醒您注意随同您
的相机附送的印刷材料中的重要操作和维护 （维修）
说明。
产品特点
包装内容
• 1000 万像素数字相机
• 2 节 AA 碱性电池
• 腕带
• USB 缆线
• 用户指南光碟
• 快速启动指南
主要特点
• 1000 万像素分辨率
• 3 倍光学对焦和 4 倍数字对焦
• 1/2.3- 英寸图像传感器
• 2.5 英寸彩色液晶屏监视器
• 32MB 内部闪存 （约有 20 MB 可用于存储照片 /
视频）
• 支持最高 4GB 的 SD 卡和最高 16GB 的 SDHC 卡
• 简化的用户菜单
• 查看照片和视频时，可使用幻灯回放功能。
• 用于向电脑传送照片和视频的 USB 端口
正面
使用相机以前，请仔细阅读了解以下所述安全防
范措施。务必保持对相机的正常操作。
• 请勿将相机直接对准太阳或其他可能损伤您视
力的强光源。
• 请勿试图打开相机机身或尝试以任何方式修改
此相机。内部高电压部件暴露时会造成触电危
险。维护和修理工作仅应交由授权服务商
进行。
• 在过于接近动物或人的眼睛，特别是幼童的眼
睛时，请勿使用闪光灯。可能会造成对眼睛的
伤害。使用闪光灯时，至少远离婴儿三英尺
（一米）以外。
• 保持相机远离水和其他液体。不要用潮湿的手
操作相机。请勿在雨雪中使用相机。水分会造
成触电的危险。
• 请将相机及其附件放置在远离儿童和动物的地
方，以防发生事故或损坏相机。
• 如果发现相机冒烟或有异味，请立即关闭电
源。请致电 Insignia 客户服务热线获取帮助，电
话号码为 1-877-467-4289。请勿尝试自行修理
相机。
• 只能使用推荐的电源附件。使用未明确推荐用
于本设备的电源可能会造成过热、设备变形、
火灾、触电或其他危险。
• 请勿把相机在腕带上来回甩动。
#
1
2
3
4
部件
闪光灯
说明
可在光线暗淡条件下照相。
自拍延时指示灯
闪烁时表明自拍延时功能已激活。
麦克风
镜头
进行视频拍摄时可用于记录声音。
用于拍摄照片 / 视频。
www.insigniaproducts.com
1

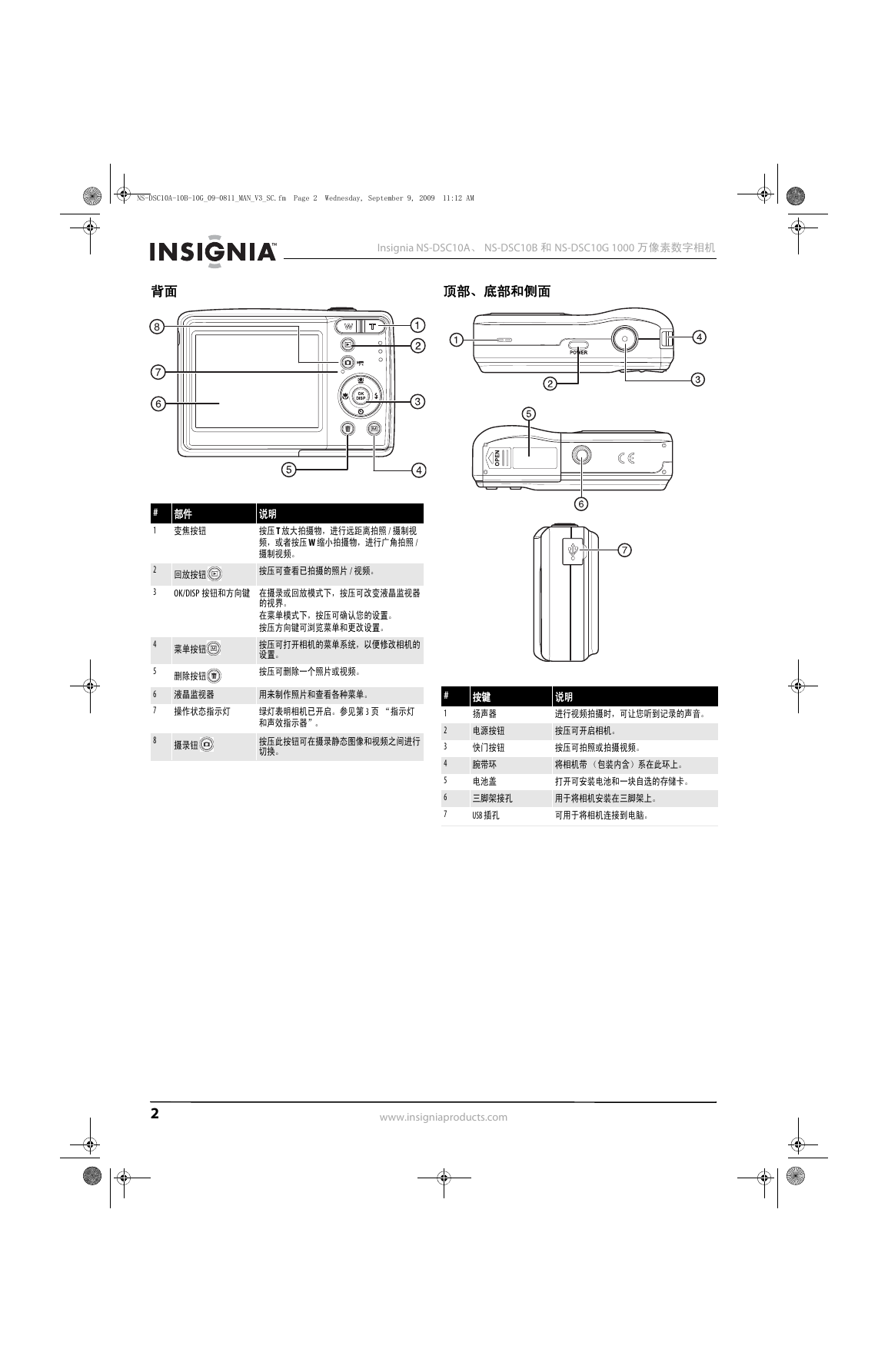

NS-DSC10A-10B-10G_09-0811_MAN_V3_SC.fm Page 2 Wednesday, September 9, 2009 11:12 AM
Insignia NS-DSC10A、 NS-DSC10B 和 NS-DSC10G 1000 万像素数字相机
顶部、底部和侧面
说明
按压 T 放大拍摄物，进行远距离拍照 / 摄制视
频，或者按压 W 缩小拍摄物，进行广角拍照 /
摄制视频。
按压可查看已拍摄的照片 / 视频。
背面
8
# 部件
1
变焦按钮
回放按钮
2
3
4
5
6
7
8
2
OK/DISP 按钮和方向键 在摄录或回放模式下，按压可改变液晶监视器
的视界。
在菜单模式下，按压可确认您的设置。
按压方向键可浏览菜单和更改设置。
菜单按钮
删除按钮
液晶监视器
操作状态指示灯
按压可打开相机的菜单系统，以便修改相机的
设置。
按压可删除一个照片或视频。
用来制作照片和查看各种菜单。
绿灯表明相机已开启。参见第 3 页 “指示灯
和声效指示器” 。
摄录钮
按压此按钮可在摄录静态图像和视频之间进行
切换。
#
1
2
3
4
5
6
7
按键
扬声器
电源按钮
快门按钮
腕带环
电池盖
三脚架接孔
USB 插孔
说明
进行视频拍摄时，可让您听到记录的声音。
按压可开启相机。
按压可拍照或拍摄视频。
将相机带 （包装内含）系在此环上。
打开可安装电池和一块自选的存储卡。
用于将相机安装在三脚架上。
可用于将相机连接到电脑。
www.insigniaproducts.com

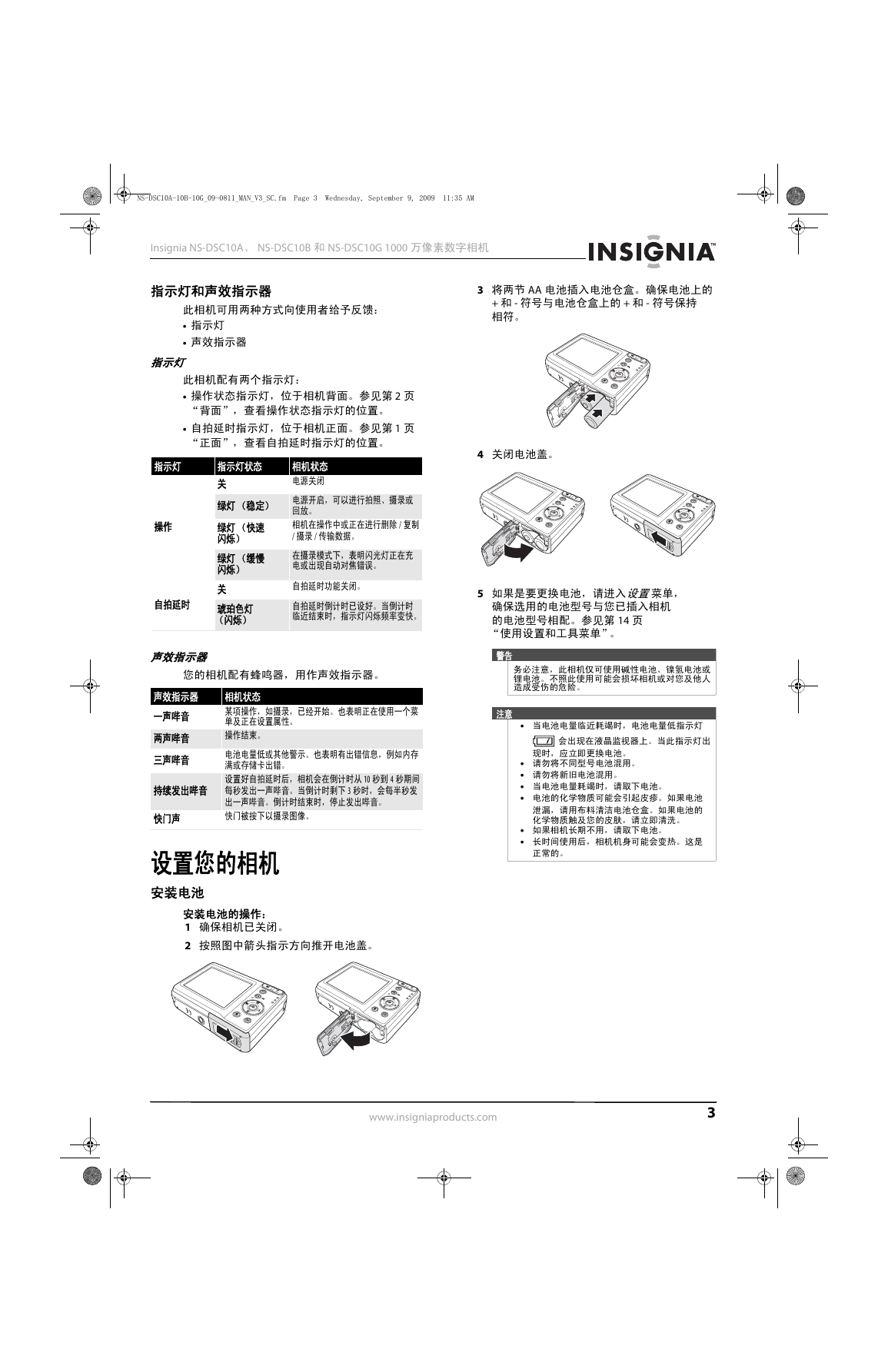

NS-DSC10A-10B-10G_09-0811_MAN_V3_SC.fm Page 3 Wednesday, September 9, 2009 11:35 AM
Insignia NS-DSC10A、 NS-DSC10B 和 NS-DSC10G 1000 万像素数字相机
指示灯和声效指示器
此相机可用两种方式向使用者给予反馈：
• 指示灯
• 声效指示器
指示灯
此相机配有两个指示灯：
• 操作状态指示灯，位于相机背面。参见第 2 页
“背面” ，查看操作状态指示灯的位置。
• 自拍延时指示灯，位于相机正面。参见第 1 页
“正面” ，查看自拍延时指示灯的位置。
指示灯
指示灯状态
关
绿灯 （稳定）
绿灯 （快速
闪烁）
绿灯 （缓慢
闪烁）
关
琥珀色灯
（闪烁）
操作
自拍延时
声效指示器
相机状态
电源关闭
电源开启，可以进行拍照、摄录或
回放。
相机在操作中或正在进行删除 / 复制
/ 摄录 / 传输数据。
在摄录模式下，表明闪光灯正在充
电或出现自动对焦错误。
自拍延时功能关闭。
自拍延时倒计时已设好。当倒计时
临近结束时，指示灯闪烁频率变快。
您的相机配有蜂鸣器，用作声效指示器。
声效指示器
一声哔音
两声哔音
三声哔音
持续发出哔音
快门声
相机状态
某项操作，如摄录，已经开始。也表明正在使用一个菜
单及正在设置属性。
操作结束。
电池电量低或其他警示。也表明有出错信息，例如内存
满或存储卡出错。
设置好自拍延时后，相机会在倒计时从 10 秒到 4 秒期间
每秒发出一声哔音。当倒计时剩下 3 秒时，会每半秒发
出一声哔音。倒计时结束时，停止发出哔音。
快门被按下以摄录图像。
设置您的相机
安装电池
安装电池的操作：
1 确保相机已关闭。
2 按照图中箭头指示方向推开电池盖。
3 将两节 AA 电池插入电池仓盒。确保电池上的
+ 和 - 符号与电池仓盒上的 + 和 - 符号保持
相符。
4 关闭电池盖。
5 如果是要更换电池，请进入设置 菜单，
确保选用的电池型号与您已插入相机
的电池型号相配。参见第 14 页
“使用设置和工具菜单”。
警告
注意
务必注意，此相机仅可使用碱性电池、镍氢电池或
锂电池。不照此使用可能会损坏相机或对您及他人
造成受伤的危险。
• 当电池电量临近耗竭时，电池电量低指示灯
会出现在液晶监视器上。当此指示灯出
现时，应立即更换电池。
• 请勿将不同型号电池混用。
• 请勿将新旧电池混用。
• 当电池电量耗竭时，请取下电池。
• 电池的化学物质可能会引起皮疹。如果电池
泄漏，请用布料清洁电池仓盒。如果电池的
化学物质触及您的皮肤，请立即清洗。
• 如果相机长期不用，请取下电池。
• 长时间使用后，相机机身可能会变热。这是
正常的。
www.insigniaproducts.com
3
NS-DSC10A-10B-10G_09-0811_MAN_V3_SC.fm Page 4 Wednesday, September 9, 2009 11:12 AM
Insignia NS-DSC10A、 NS-DSC10B 和 NS-DSC10G 1000 万像素数字相机
安装腕带
安装腕带的操作：
1 将腕带上的短圈插入腕带环。
3 插入存储卡，使其有金属部件的一面朝向相
机背面，直到存储卡插入到位发出咔嗒声。
2 把腕带上的大圈穿过短圈，然后拉紧腕带。
了解相机存储情况
内存
此相机配有 32 MB 内存，大约有 20 MB 可用于存
储照片 / 视频。如果未曾在相机内插入存储卡，
那么相机摄录的所有图像和影像片段都将存储在
内存里。
外部存储卡
此相机支持最高 4GB 的 SD 卡和最高 16GB 的
SDHC 卡。如果相机内插入了存储卡，相机会自
动将所有图像和视频存储到存储卡内。
图标
表明您的相机正在使用存储卡。
安装存储卡
此相机可使用 SD 卡或 SDHC 卡。存储卡插槽位
于电池盖后，在电池仓盒内。
注意
• 如果在相机处于开启状态时取下存储卡，可
能会损坏存储卡。
• 请勿触及存储卡背面的触点部位。
安装存储卡的操作：
1 关闭相机。
2 按照图中箭头指示方向推开电池盖。
提示
如需取出存储卡，请轻按存储卡使其弹出，然后将
存储卡抽出卡槽。
4 关闭电池盖。
浏览菜单
4 向导向控制和 OK/DISP 按钮可让您使用可在屏
幕显示 （OSD）的各种菜单。您可以对名目繁多
的设置进行配置，以确保您的照片和视频获得最
佳效果。
面部跟踪 /
向上 键
近拍 /
向左
键
OK/DISP 键
闪光 / 向右
键
自拍延时 /
键
向下
这些按键的更多功能如下：
按键
功能
OK / DISP
闪光 / 向右
(
)
• 当使用屏幕显示菜单时，按压可确认选择。
• 在回放和摄录模式下，按压可改变液晶屏显示情
况，使其显示或隐藏屏幕显示图标。
注意：在回放视频时， OK/DISP 键处于禁用状态。
•
在摄录模式下，按压可在闪光模式选项之间滚动，
此相机的闪光模式包括： 自动、消减红眼、强制闪
光、慢速闪光同步和关闭闪光。
注意：闪光灯模式仅在拍摄静态图像时可用。
• 在回放模式下，按下查看下一个图像或影片。
• 在回放视频模式下，按下可进行视频快进回放。
• 在菜单模式下，按下可进入子菜单或翻看菜单
选项。
4
www.insigniaproducts.com
