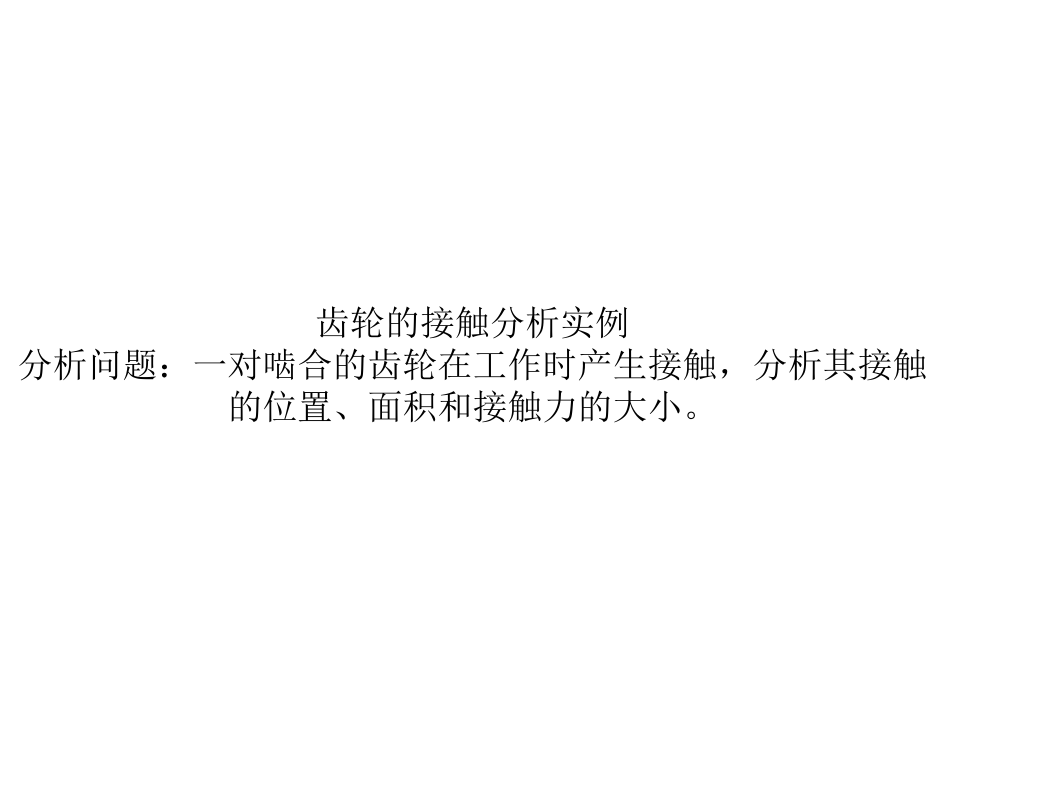

齿轮的接触分析实例分析问题：一对啮合的齿轮在工作时产生接触，分析其接触的位置、面积和接触力的大小。

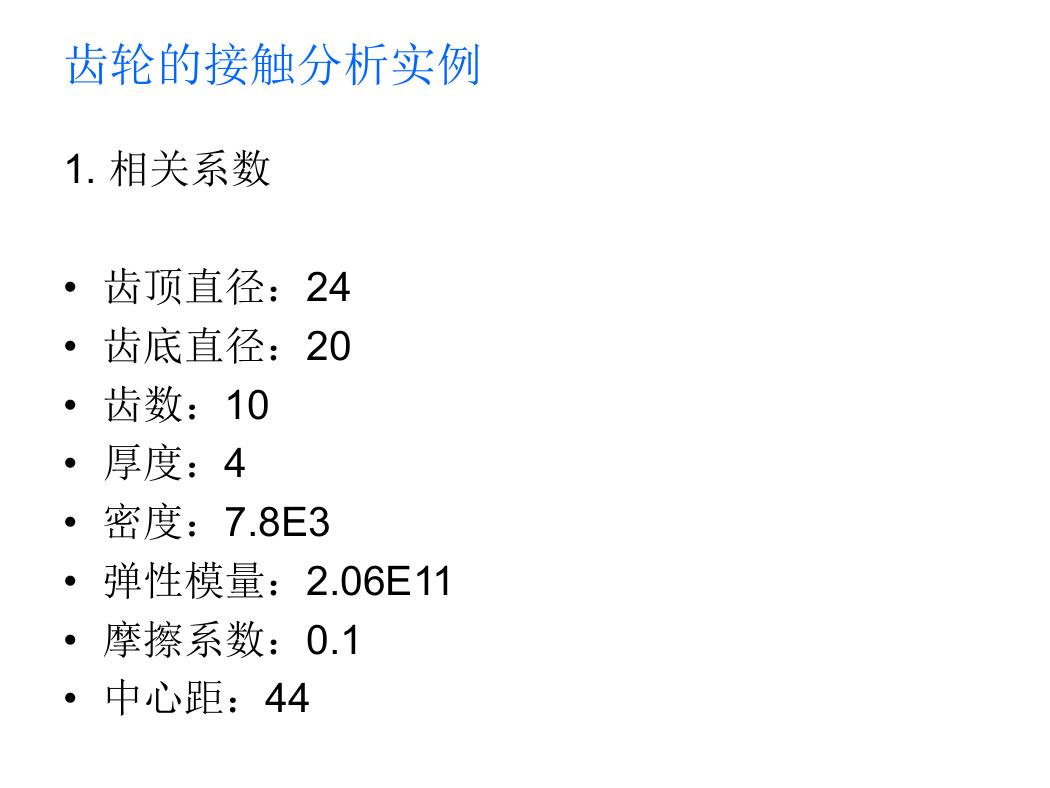

齿轮的接触分析实例 1. 相关系数 • 齿顶直径：24 • 齿底直径：20 • 齿数：10 • 厚度：4 • 密度：7.8E3 • 弹性模量：2.06E11 • 摩擦系数：0.1 • 中心距：44

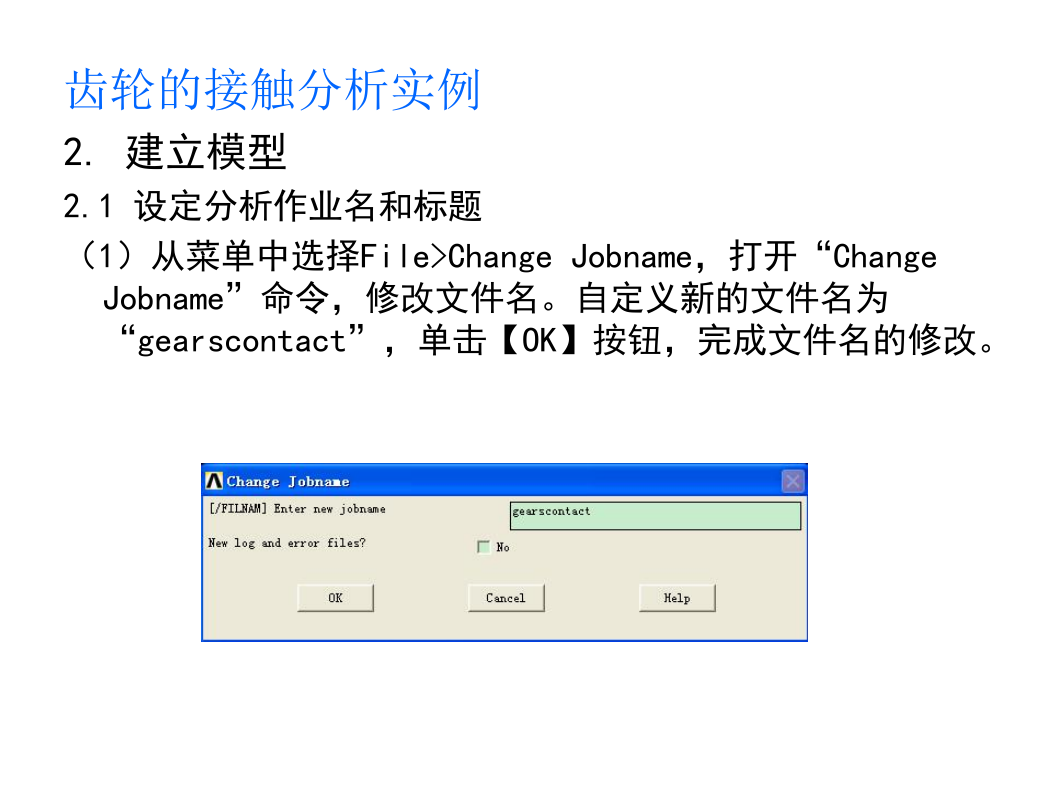

齿轮的接触分析实例 2. 建立模型 2.1 设定分析作业名和标题（1）从菜单中选择File>Change Jobname，打开“Change Jobname”命令，修改文件名。自定义新的文件名为 “gearscontact”，单击【OK】按钮，完成文件名的修改。

齿轮的接触分析实例（2）从实用菜单中选择File>Change Directory,打开 “Change Directory”命令，可以自定义该文件的目标文件夹，单击【确定】按钮。

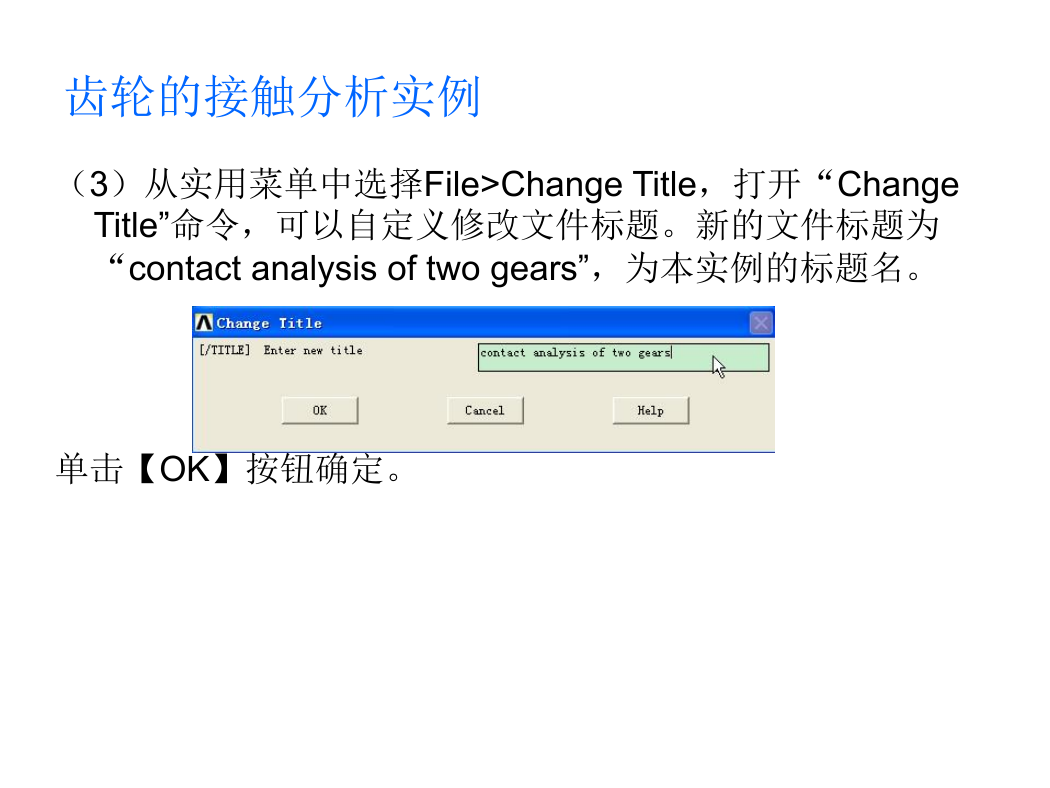

齿轮的接触分析实例（3）从实用菜单中选择File>Change Title，打开“Change Title”命令，可以自定义修改文件标题。新的文件标题为 “contact analysis of two gears”，为本实例的标题名。单击【OK】按钮确定。

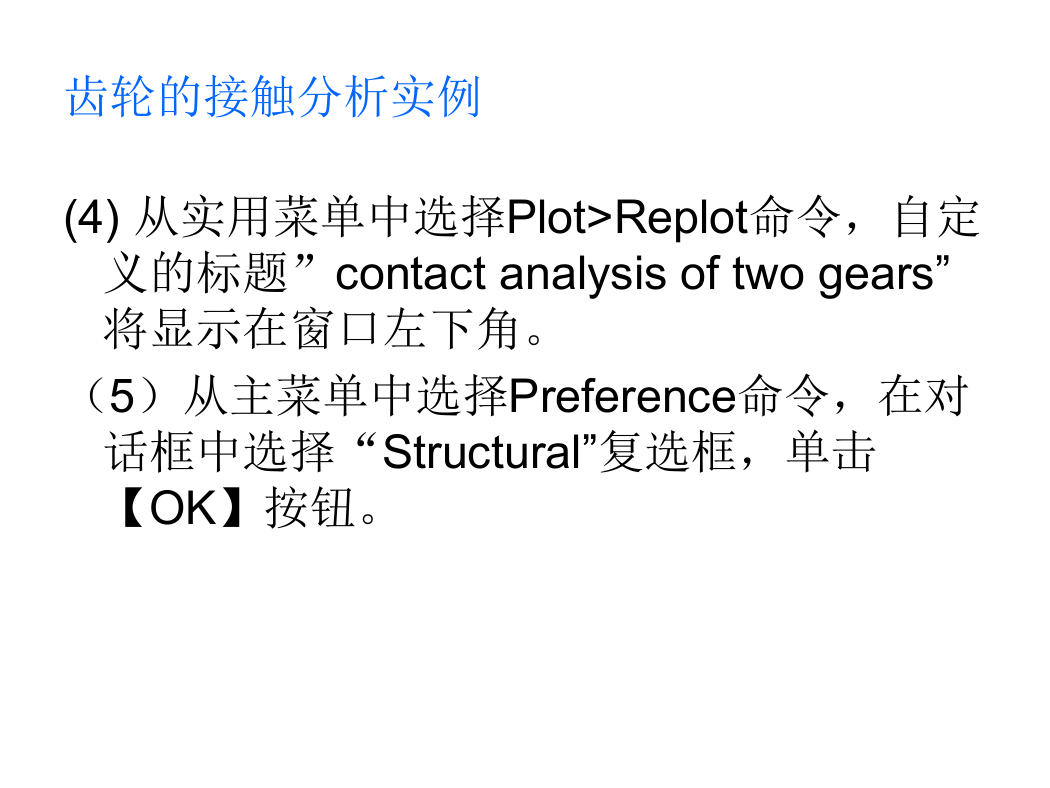

齿轮的接触分析实例 (4) 从实用菜单中选择Plot>Replot命令，自定义的标题”contact analysis of two gears” 将显示在窗口左下角。（5）从主菜单中选择Preference命令，在对话框中选择“Structural”复选框，单击【OK】按钮。

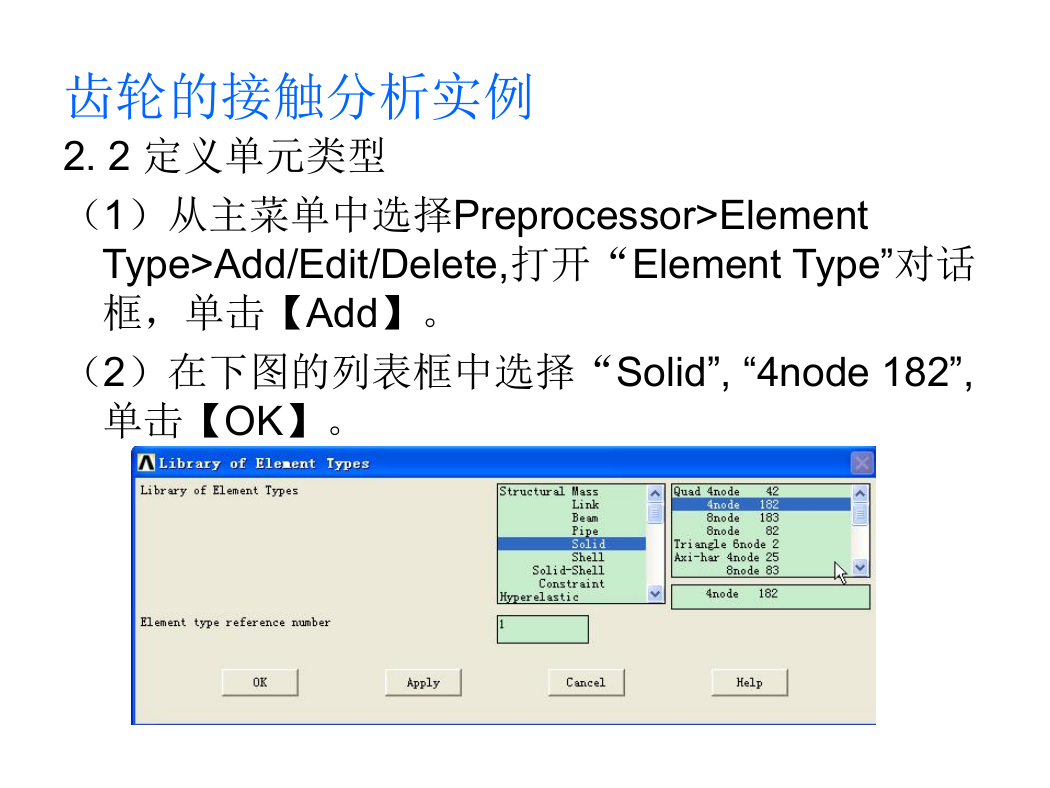

齿轮的接触分析实例 2. 2 定义单元类型（1）从主菜单中选择Preprocessor>Element Type>Add/Edit/Delete,打开“Element Type”对话框，单击【Add】。（2）在下图的列表框中选择“Solid”, “4node 182”, 单击【OK】。

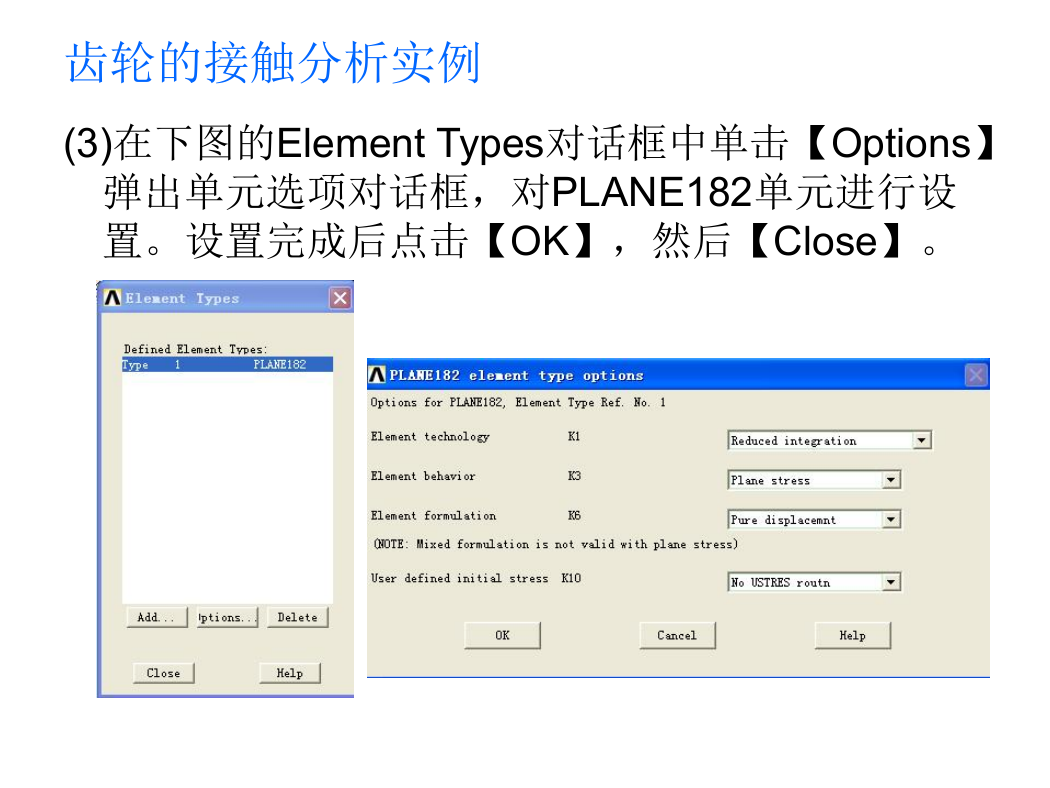

齿轮的接触分析实例 (3)在下图的Element Types对话框中单击【Options】弹出单元选项对话框，对PLANE182单元进行设置。设置完成后点击【OK】，然后【Close】。
