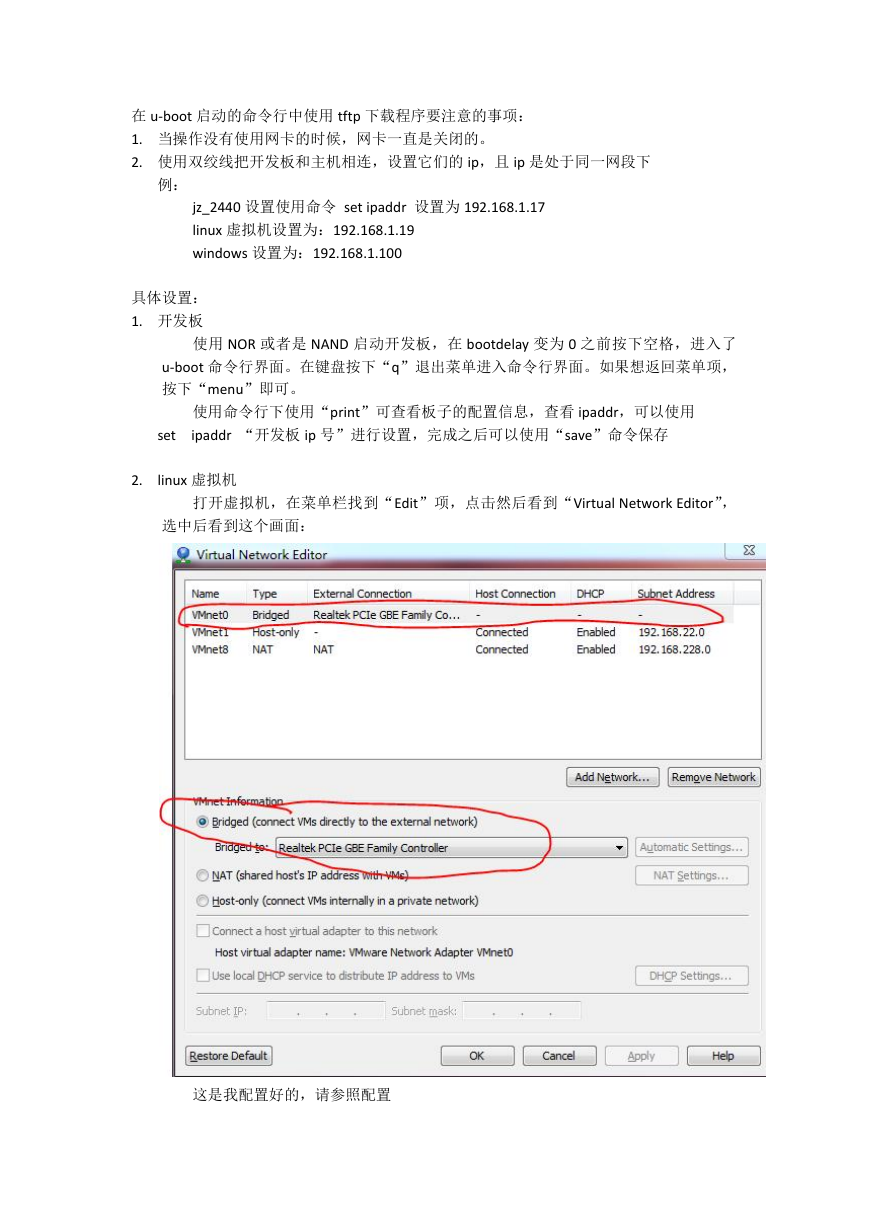

在 u-boot 启动的命令行中使用 tftp 下载程序要注意的事项： 1. 当操作没有使用网卡的时候，网卡一直是关闭的。 2. 使用双绞线把开发板和主机相连，设置它们的 ip，且 ip 是处于同一网段下例： jz_2440 设置使用命令 set ipaddr 设置为 192.168.1.17 linux 虚拟机设置为：192.168.1.19 windows 设置为：192.168.1.100 具体设置： 1. 开发板使用 NOR 或者是 NAND 启动开发板，在 bootdelay 变为 0 之前按下空格，进入了 u-boot 命令行界面。在键盘按下“q”退出菜单进入命令行界面。如果想返回菜单项，按下“menu”即可。使用命令行下使用“print”可查看板子的配置信息，查看 ipaddr，可以使用 ipaddr “开发板 ip 号”进行设置，完成之后可以使用“save”命令保存 set 2. linux 虚拟机打开虚拟机，在菜单栏找到“Edit”项，点击然后看到“Virtual Network Editor”，选中后看到这个画面：这是我配置好的，请参照配置

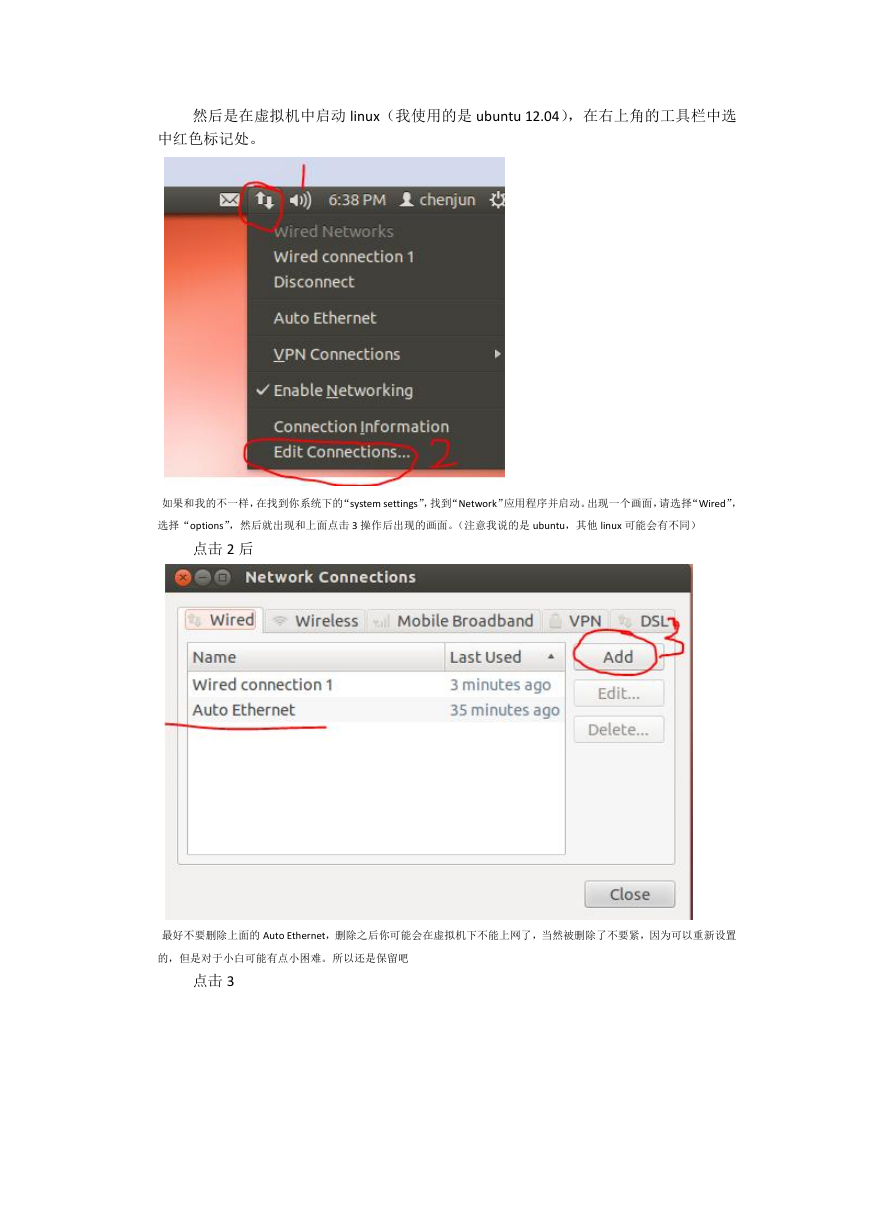

然后是在虚拟机中启动 linux（我使用的是 ubuntu 12.04），在右上角的工具栏中选中红色标记处。如果和我的不一样，在找到你系统下的“system settings”，找到“Network”应用程序并启动。出现一个画面，请选择“Wired”，选择“options”，然后就出现和上面点击 3 操作后出现的画面。（注意我说的是 ubuntu，其他 linux 可能会有不同）点击 2 后最好不要删除上面的 Auto Ethernet，删除之后你可能会在虚拟机下不能上网了，当然被删除了不要紧，因为可以重新设置的，但是对于小白可能有点小困难。所以还是保留吧点击 3

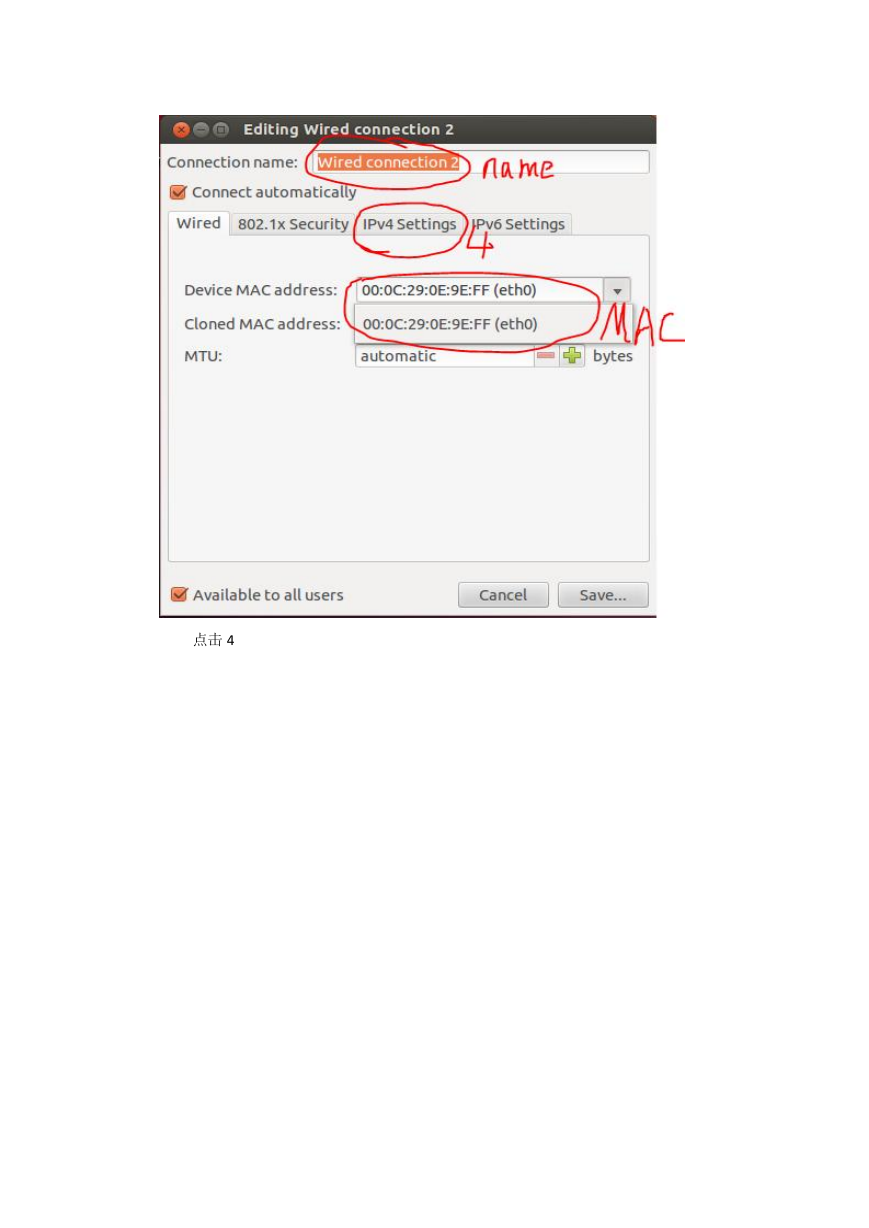

点击 4

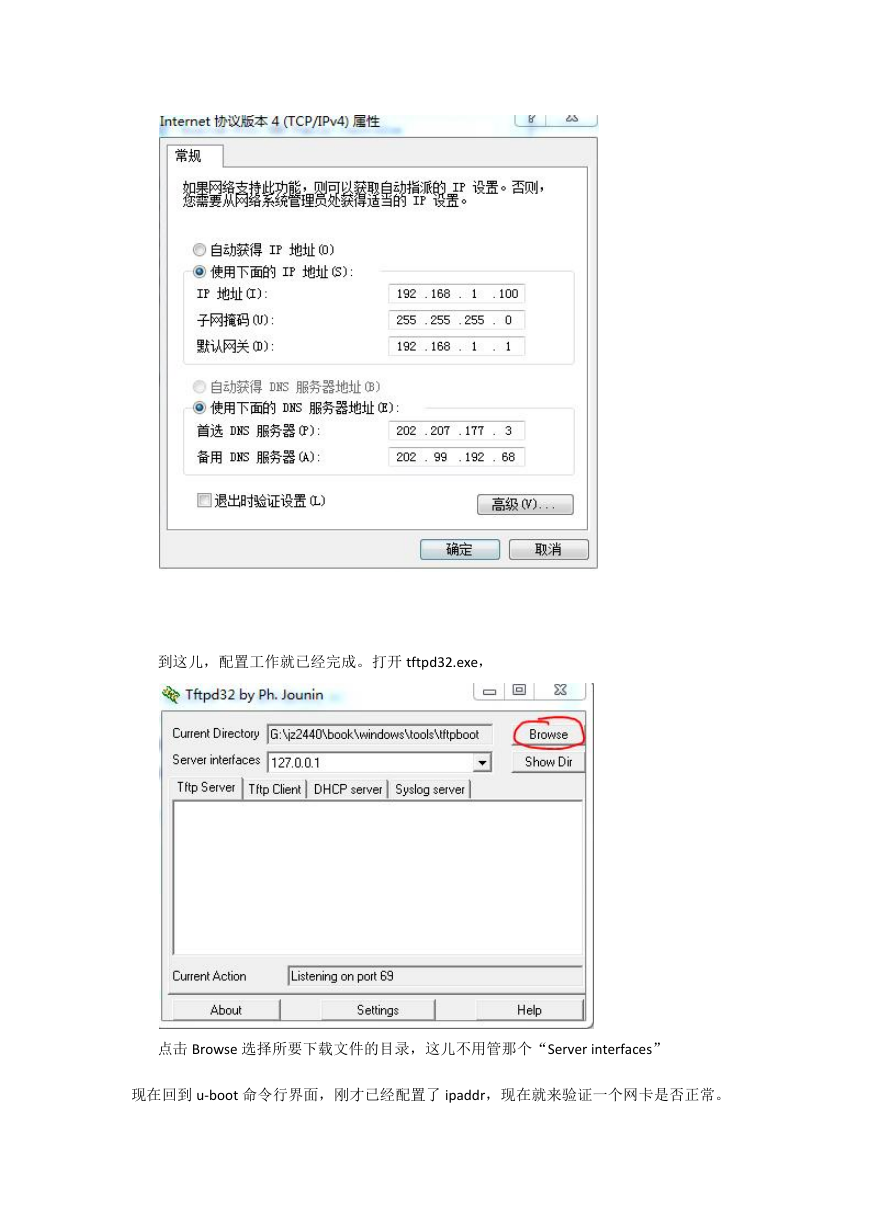

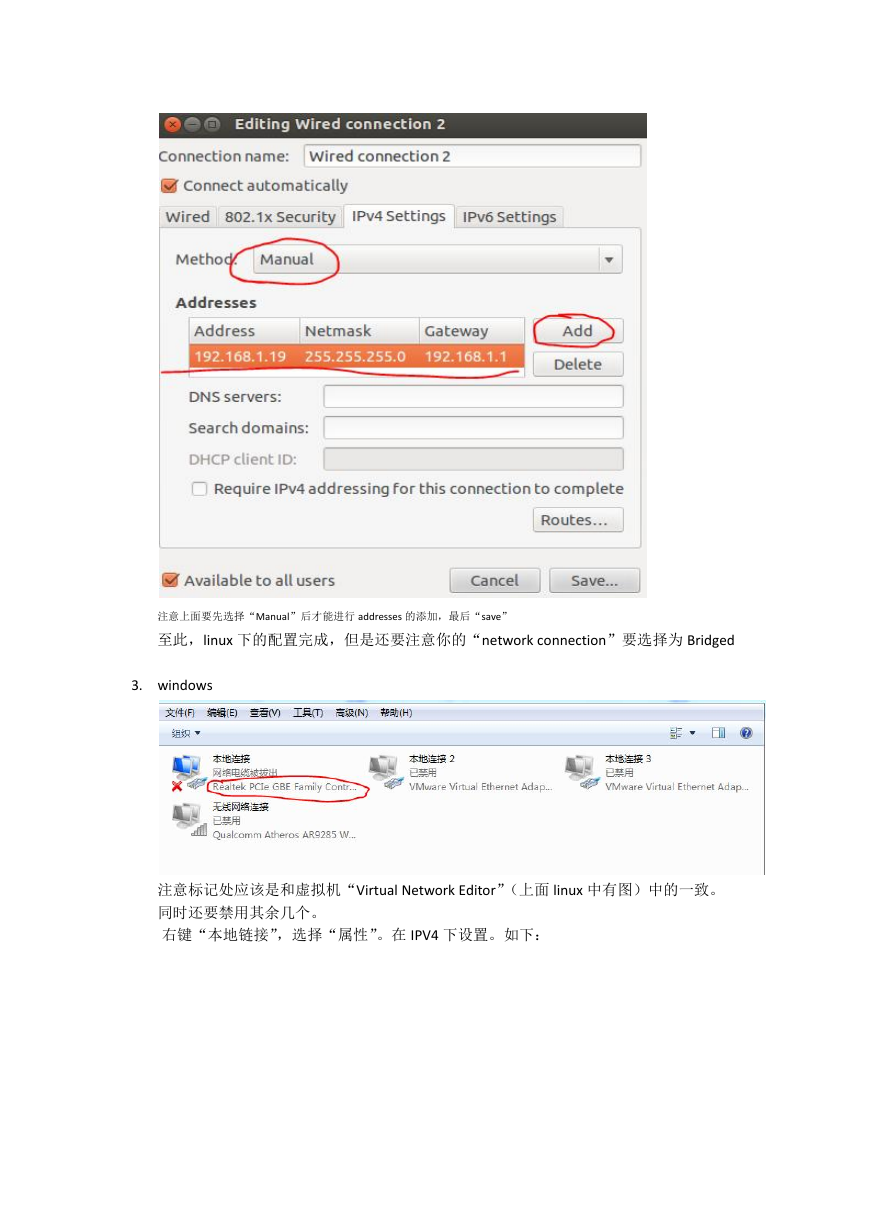

注意上面要先选择“Manual”后才能进行 addresses 的添加，最后“save” 至此，linux 下的配置完成，但是还要注意你的“network connection”要选择为 Bridged 3. windows 注意标记处应该是和虚拟机“Virtual Network Editor”（上面 linux 中有图）中的一致。同时还要禁用其余几个。右键“本地链接”，选择“属性”。在 IPV4 下设置。如下：

到这儿，配置工作就已经完成。打开 tftpd32.exe，点击 Browse 选择所要下载文件的目录，这儿不用管那个“Server interfaces” 现在回到 u-boot 命令行界面，刚才已经配置了 ipaddr，现在就来验证一个网卡是否正常。

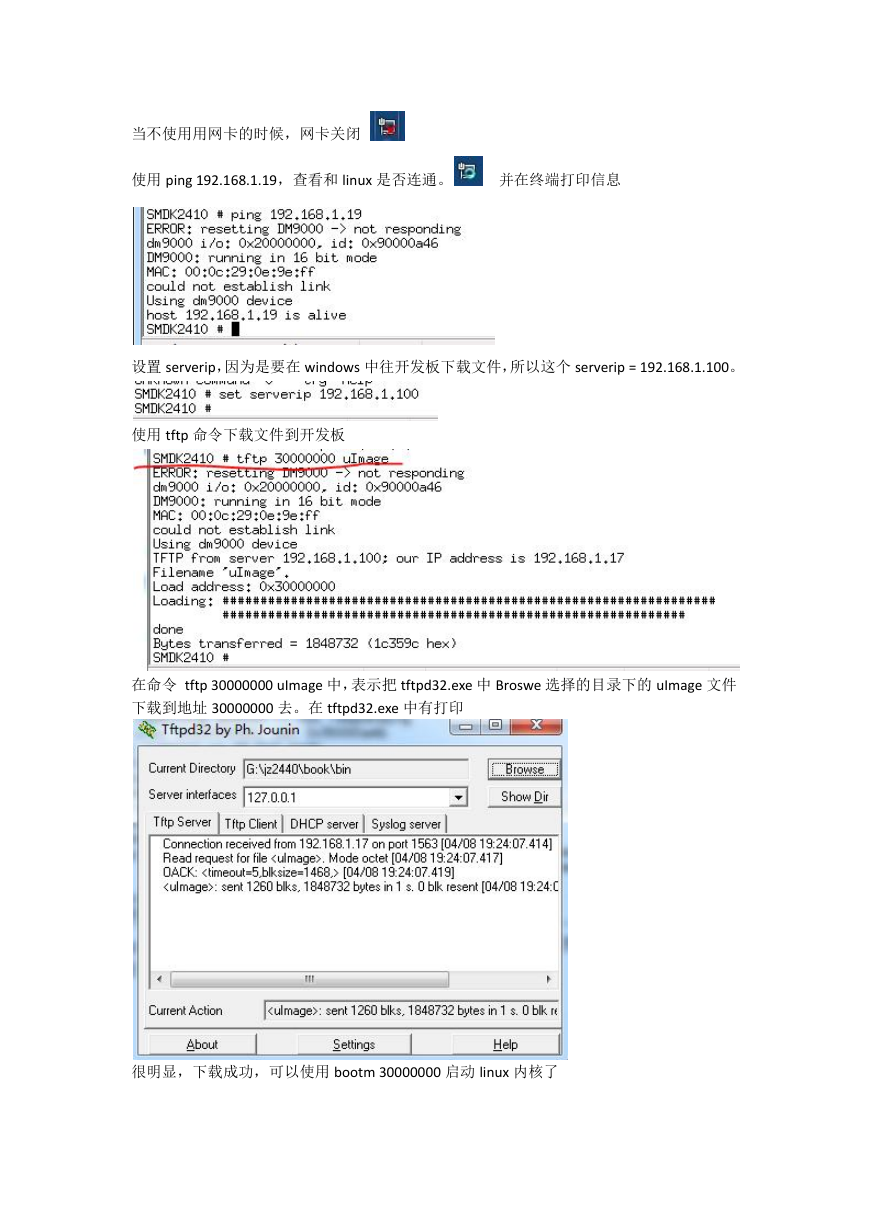

当不使用用网卡的时候，网卡关闭使用 ping 192.168.1.19，查看和 linux 是否连通。并在终端打印信息设置 serverip，因为是要在 windows 中往开发板下载文件，所以这个 serverip = 192.168.1.100。使用 tftp 命令下载文件到开发板在命令 tftp 30000000 uImage 中，表示把 tftpd32.exe 中 Broswe 选择的目录下的 uImage 文件下载到地址 30000000 去。在 tftpd32.exe 中有打印很明显，下载成功，可以使用 bootm 30000000 启动 linux 内核了
