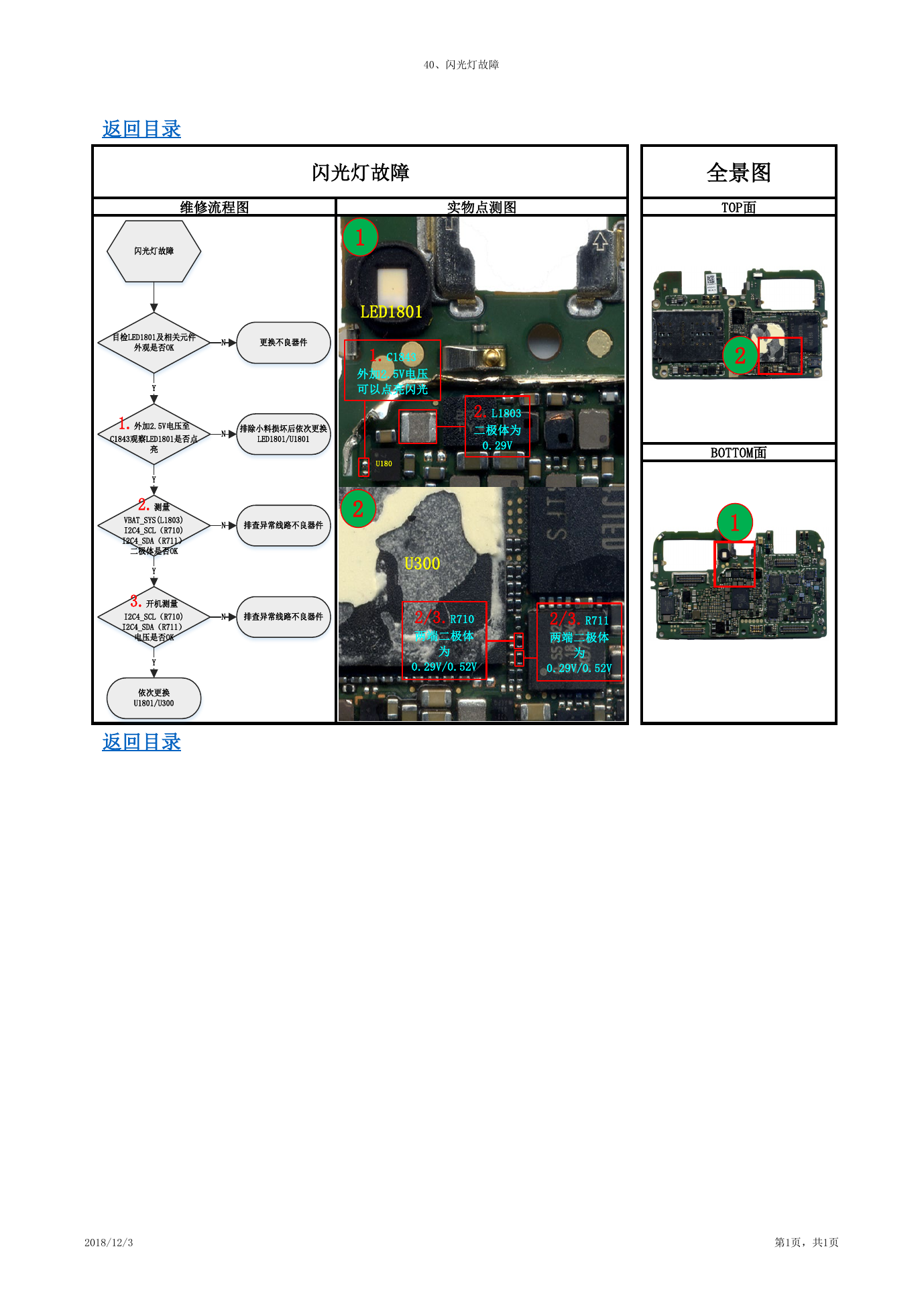

40、闪光灯故障 返回目录 闪光灯故障 维修流程图 实物点测图 闪光灯故障 目检LED1801及相关元件 外观是否OK N 更换不良器件 Y 1.外加2.5V电压至 C1843观察LED1801是否点 N 排除小料损坏后依次更换 LED1801/U1801 1 LED1801 1.C1843 外加2.5V电压 可以点亮闪光 U180 2 2.L1803 二极体为 0.29V 亮 Y 2.测量 VBAT_SYS(L1803) I2C4_SCL（R710) I2C4_SDA（R711） 二极体是否OK Y 3.开机测量 I2C4_SCL（R710) I2C4_SDA（R711） 电压是否OK Y 依次更换 U1801/U300 返回目录 N 排查异常线路不良器件 N 排查异常线路不良器件 U300 2/3.R710 两端二极体 为 0.29V/0.52V 2/3.R711 两端二极体 为 0.29V/0.52V 全景图 TOP面 2 BOTTOM面 1 2018/12/3 第1页，共1页
