NSAT-7000 电机自动测试监控系统——产品手册.pdf

第1页 / 共12页
第2页 / 共12页
第3页 / 共12页
第4页 / 共12页
第5页 / 共12页
第6页 / 共12页
第7页 / 共12页
第8页 / 共12页
资料共12页,剩余部分请下载后查看
产品简介
产品特点
产品功能
基于硬件
产品结构
系统使用流程图
软件结构
用户登录界面
用户登录界面
测试仪器连接
试验选择
测试参数设置
测试试验
数据查询
关于我们界面
数据存储
指定报告格式存储
数据上传模式
运行环境
软件环境
硬件环境
联系我们

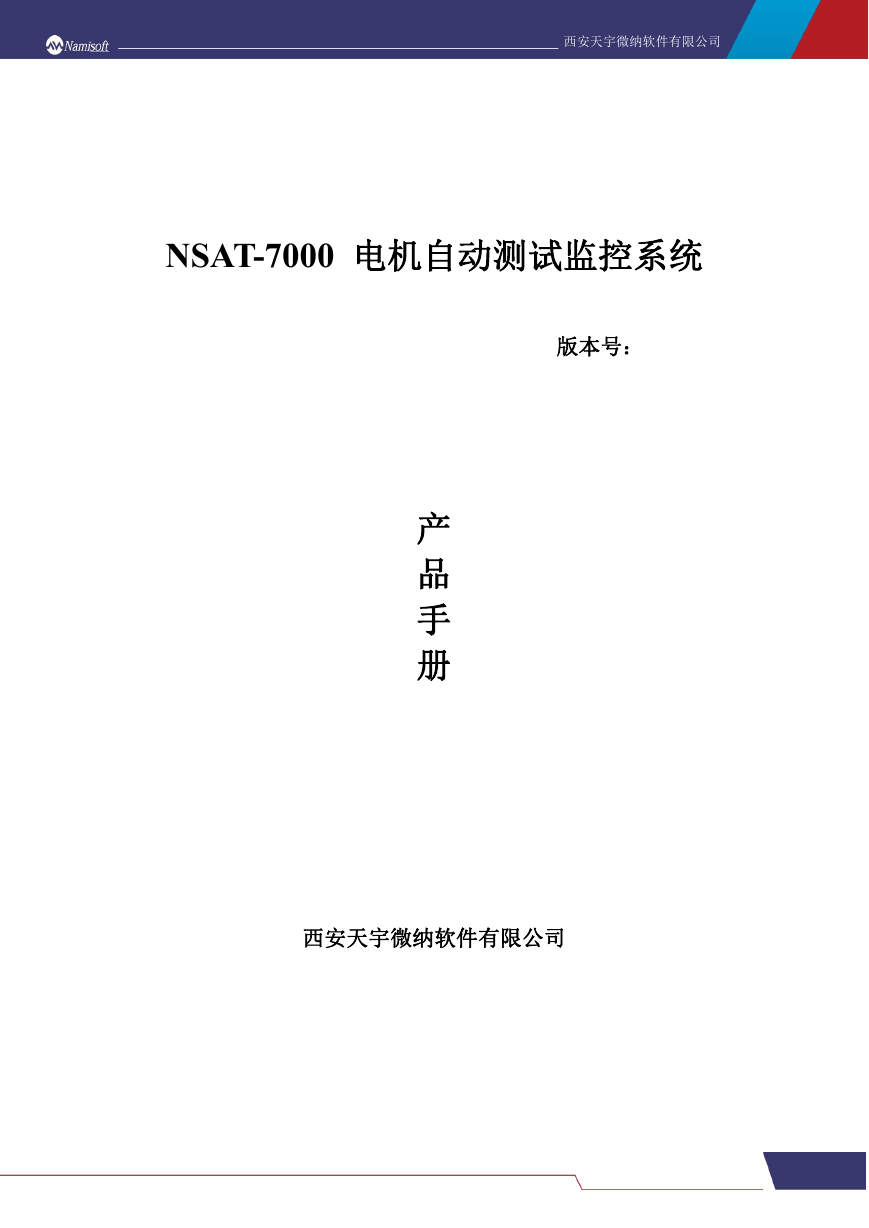

西安天宇微纳软件有限公司 司 NSAT-7000 电机自动测试监控系统 版本号: 产 品 手 册 西安天宇微纳软件有限公司 www.namisoft.com

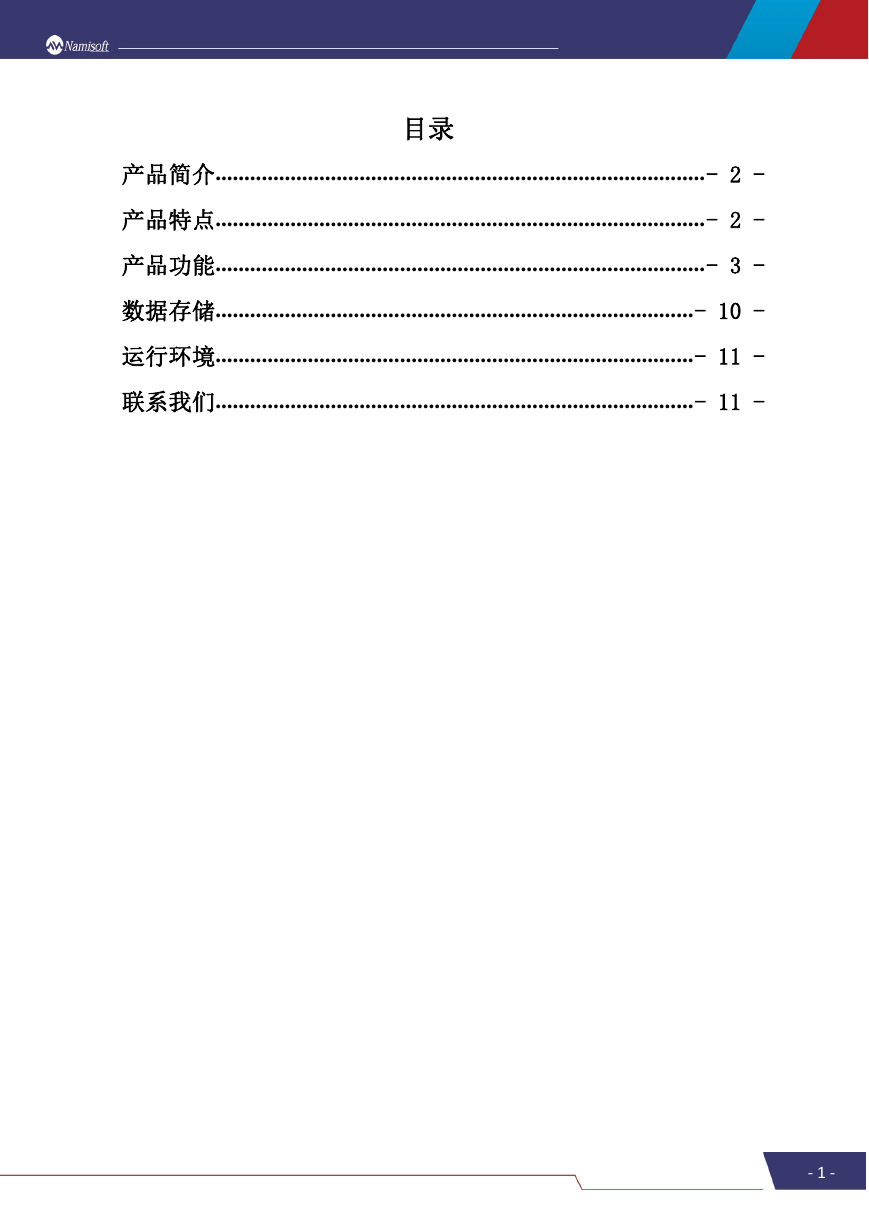

目录 产品简介.....................................................................................- 2 - 产品特点.....................................................................................- 2 - 产品功能.....................................................................................- 3 - 数据存储...................................................................................- 10 - 运行环境...................................................................................- 11 - 联系我们...................................................................................- 11 - www.namisoft.com - 1 -

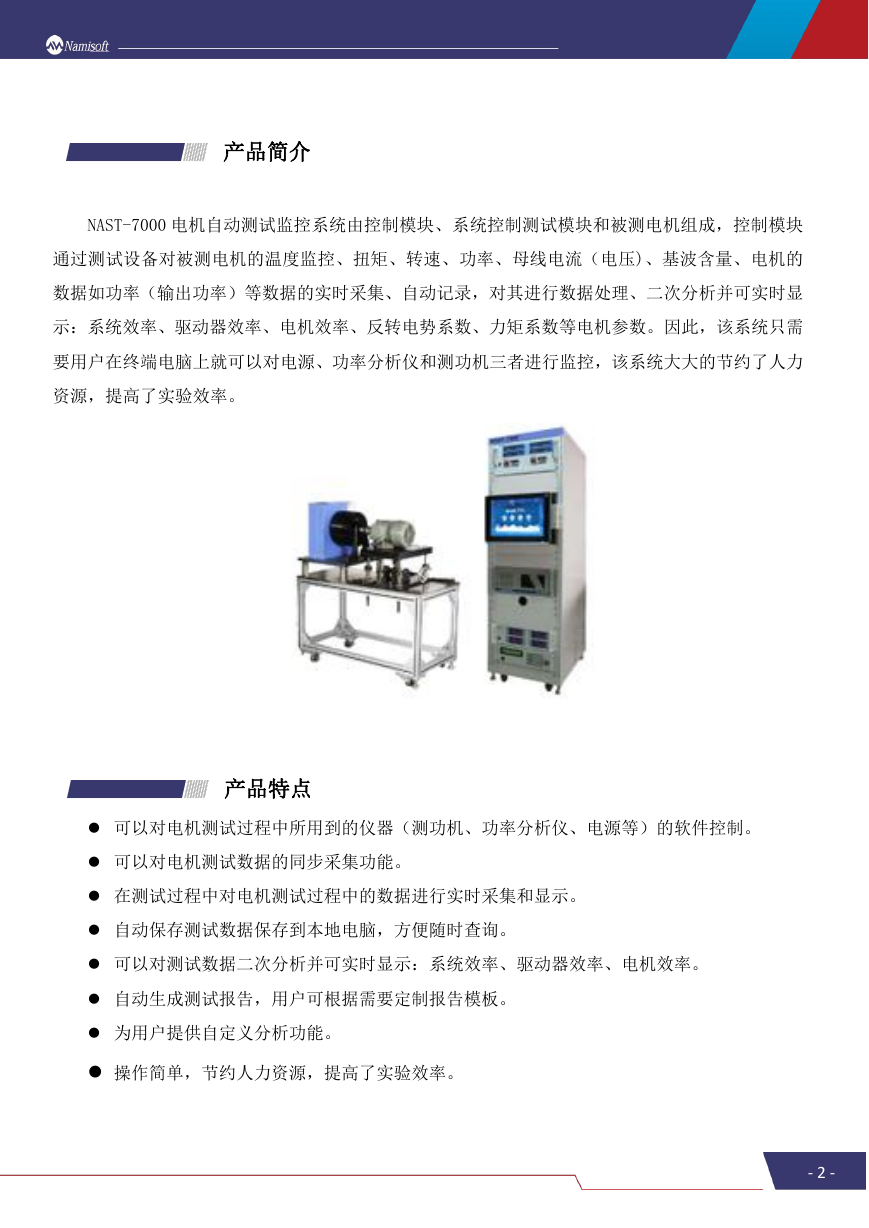

产品简介 NAST-7000 电机自动测试监控系统由控制模块、系统控制测试模块和被测电机组成,控制模块 通过测试设备对被测电机的温度监控、扭矩、转速、功率、母线电流(电压)、基波含量、电机的 数据如功率(输出功率)等数据的实时采集、自动记录,对其进行数据处理、二次分析并可实时显 示:系统效率、驱动器效率、电机效率、反转电势系数、力矩系数等电机参数。因此,该系统只需 要用户在终端电脑上就可以对电源、功率分析仪和测功机三者进行监控,该系统大大的节约了人力 资源,提高了实验效率。 产品特点  可以对电机测试过程中所用到的仪器(测功机、功率分析仪、电源等)的软件控制。  可以对电机测试数据的同步采集功能。  在测试过程中对电机测试过程中的数据进行实时采集和显示。  自动保存测试数据保存到本地电脑,方便随时查询。  可以对测试数据二次分析并可实时显示:系统效率、驱动器效率、电机效率。  自动生成测试报告,用户可根据需要定制报告模板。  为用户提供自定义分析功能。  操作简单,节约人力资源,提高了实验效率。 www.namisoft.com - 2 -

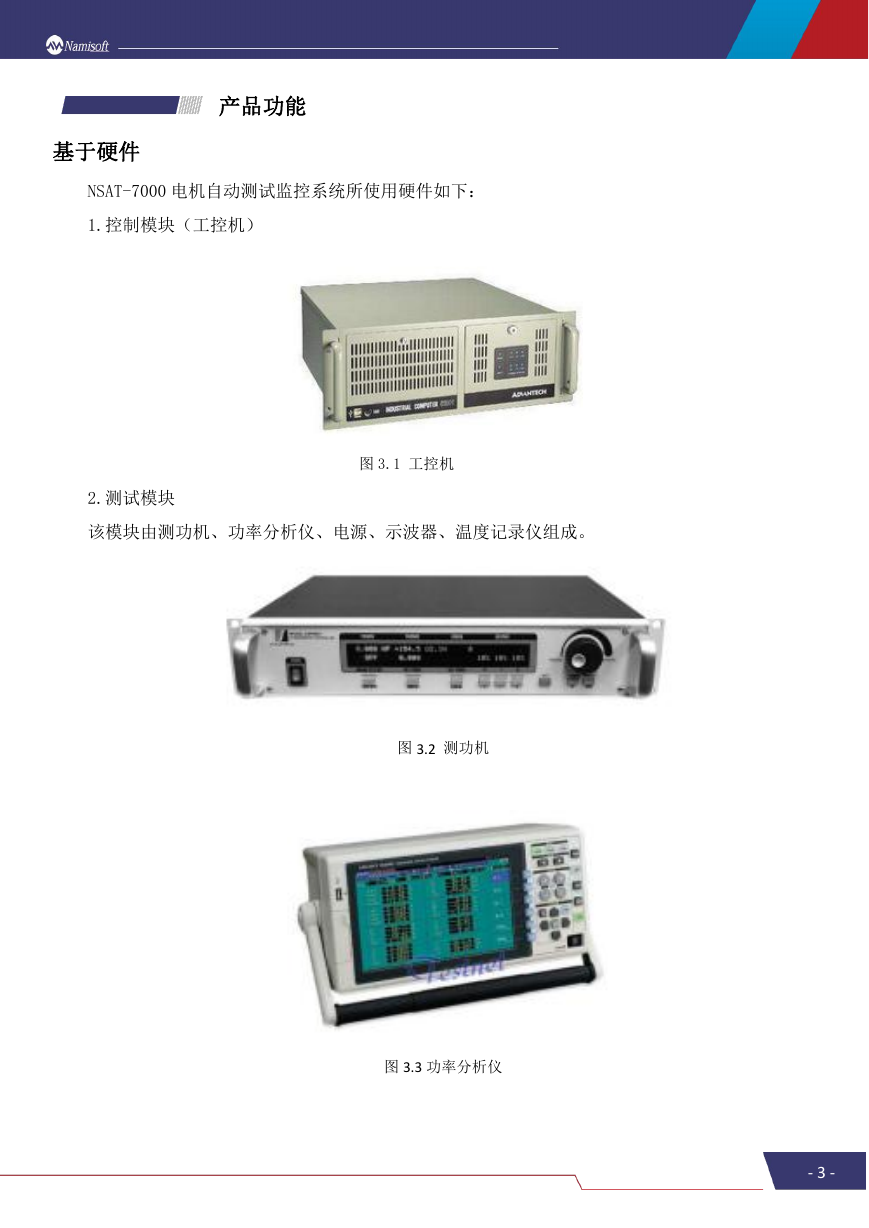

产品功能 基于硬件 NSAT-7000 电机自动测试监控系统所使用硬件如下: 1.控制模块(工控机) 2.测试模块 图 3.1 工控机 该模块由测功机、功率分析仪、电源、示波器、温度记录仪组成。 图 3.2 测功机 图 3.3 功率分析仪 www.namisoft.com - 3 -

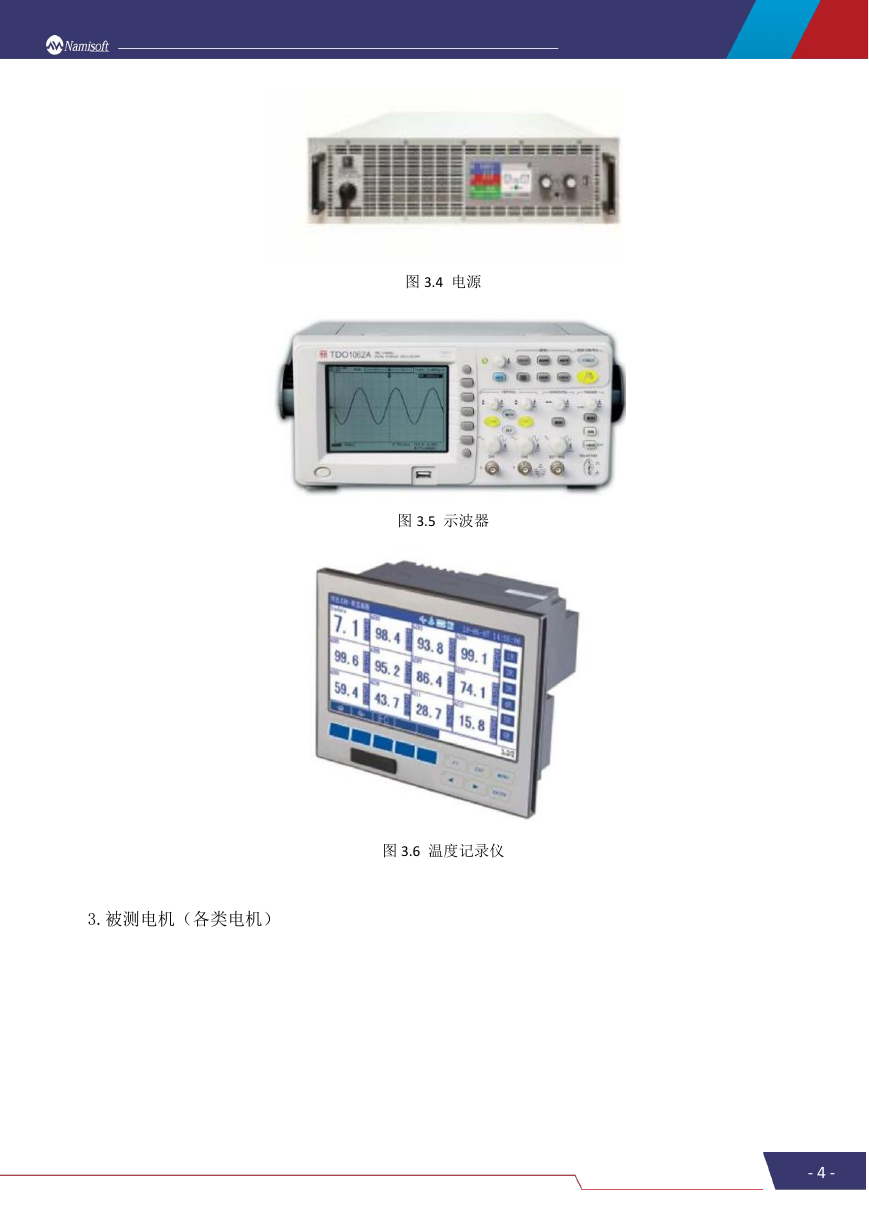

图 3.4 电源 图 3.5 示波器 图 3.6 温度记录仪 3.被测电机(各类电机) www.namisoft.com - 4 -

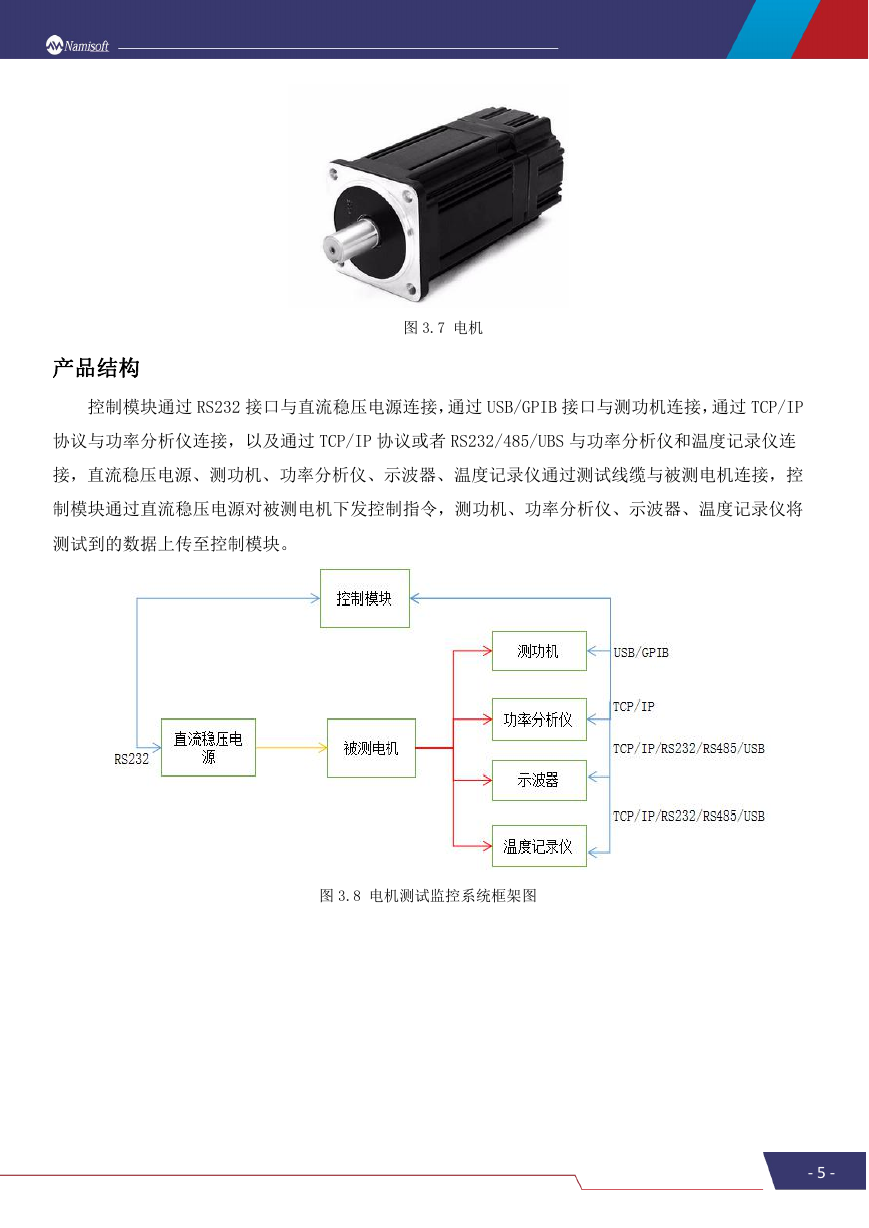

产品结构 图 3.7 电机 控制模块通过 RS232 接口与直流稳压电源连接,通过 USB/GPIB 接口与测功机连接,通过 TCP/IP 协议与功率分析仪连接,以及通过 TCP/IP 协议或者 RS232/485/UBS 与功率分析仪和温度记录仪连 接,直流稳压电源、测功机、功率分析仪、示波器、温度记录仪通过测试线缆与被测电机连接,控 制模块通过直流稳压电源对被测电机下发控制指令,测功机、功率分析仪、示波器、温度记录仪将 测试到的数据上传至控制模块。 图 3.8 电机测试监控系统框架图 www.namisoft.com - 5 -

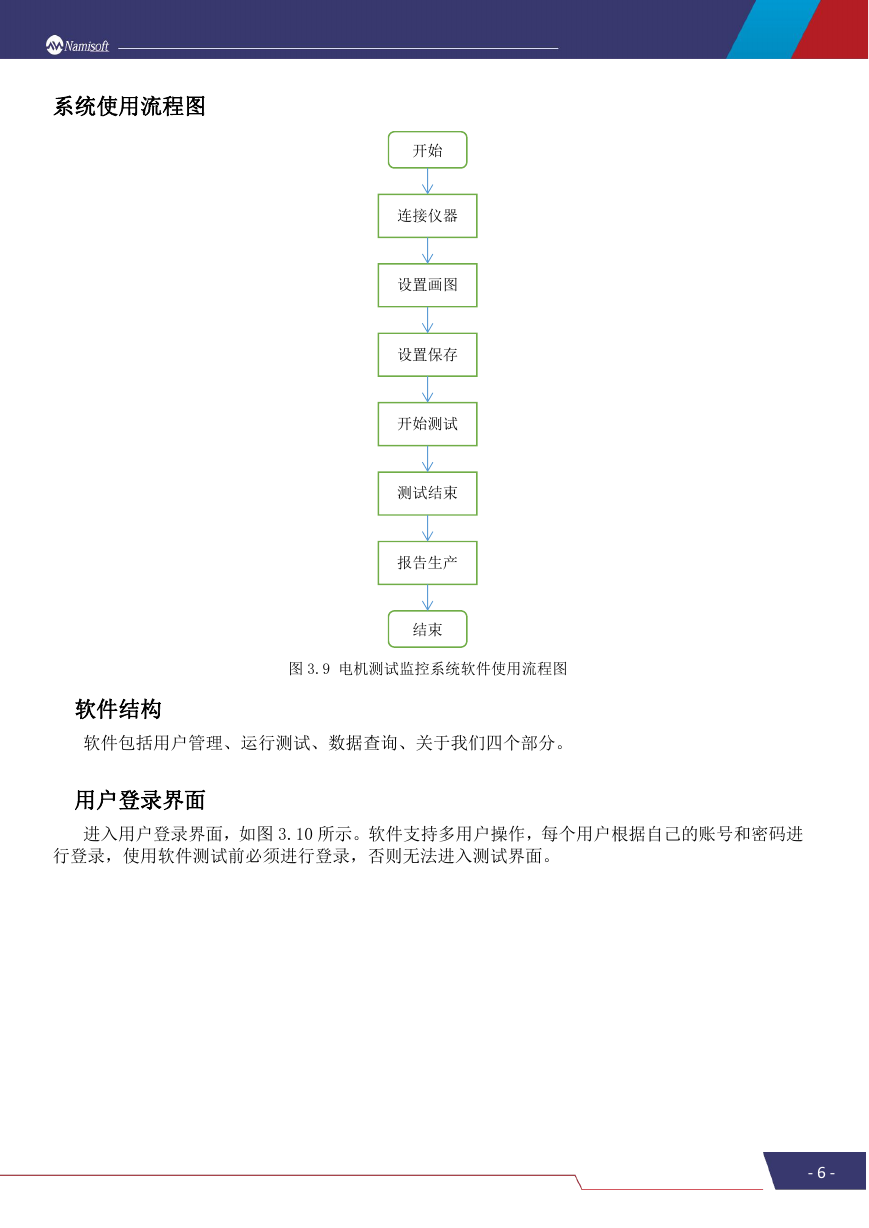

系统使用流程图 开始 连接仪器 设置画图 设置保存 开始测试 测试结束 报告生产 结束 图 3.9 电机测试监控系统软件使用流程图 软件结构 软件包括用户管理、运行测试、数据查询、关于我们四个部分。 用户登录界面 进入用户登录界面,如图 3.10 所示。软件支持多用户操作,每个用户根据自己的账号和密码进 行登录,使用软件测试前必须进行登录,否则无法进入测试界面。 www.namisoft.com - 6 -

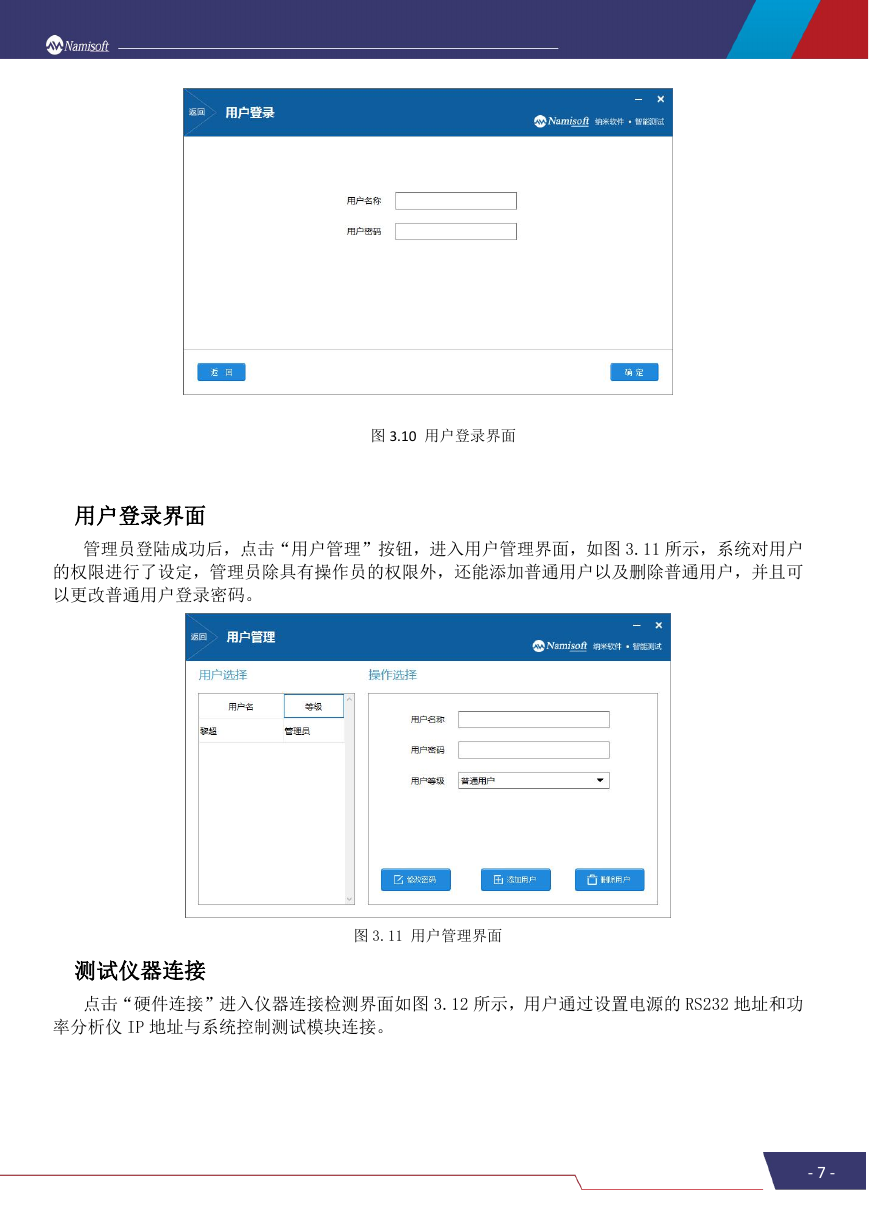

图 3.10 用户登录界面 用户登录界面 管理员登陆成功后,点击“用户管理”按钮,进入用户管理界面,如图 3.11 所示,系统对用户 的权限进行了设定,管理员除具有操作员的权限外,还能添加普通用户以及删除普通用户,并且可 以更改普通用户登录密码。 测试仪器连接 图 3.11 用户管理界面 点击“硬件连接”进入仪器连接检测界面如图 3.12 所示,用户通过设置电源的 RS232 地址和功 率分析仪 IP 地址与系统控制测试模块连接。 www.namisoft.com - 7 -
