EIKI爱其投影机-LC-X71说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：3.69M 资料格式：pdf 举报版权申诉

第1页 / 共64页

第2页 / 共64页

第3页 / 共64页

第4页 / 共64页

第5页 / 共64页

第6页 / 共64页

第7页 / 共64页

第8页 / 共64页

致用户

安全说明

性能和设计

准备

投影机各部分的名称

设置投影机

连接交流电源线

安装镜头

可调式支脚

正确放置投影机

移动投影机

连接投影机

投影机端子

连接至计算机

连接至视频设备

操作前

无线遥控器的操作

激光指示物功能

无线遥控器电池的安装

顶部控制器和指示灯

屏幕菜单

如何操作屏幕菜单

屏幕菜单操作流程

菜单栏

基本操作

开／关投影机

开启投影机

关闭投影机

调整屏幕

焦距调整

焦点调整

镜头移动调整

梯形校正

画面静止功能

无显示功能

P-定时器功能

声音调整

计算机输入

选择输入源

选择计算机系统

电脑调整

自动电脑调整

手动电脑调整

画面选择

画面级别选择

画面屏幕调整

画面屏幕选择

视频输入

选择输入源

选择视频系统

画面选择

画面级别选择

画面屏幕调整

画面屏幕选择

画面

画面调整

设置

设置菜单

附录

无线鼠标

维护

温度警告指示灯

空气过滤网的维护和清洁

清洁投影镜头

更换灯泡

更换灯泡计数

故障检测

菜单树

兼容计算机规格

指示灯和投影机状态

技术规格

端子配置

可选零配件

镜头更换

PJ LINK 说明

密码数字备忘录

尺寸

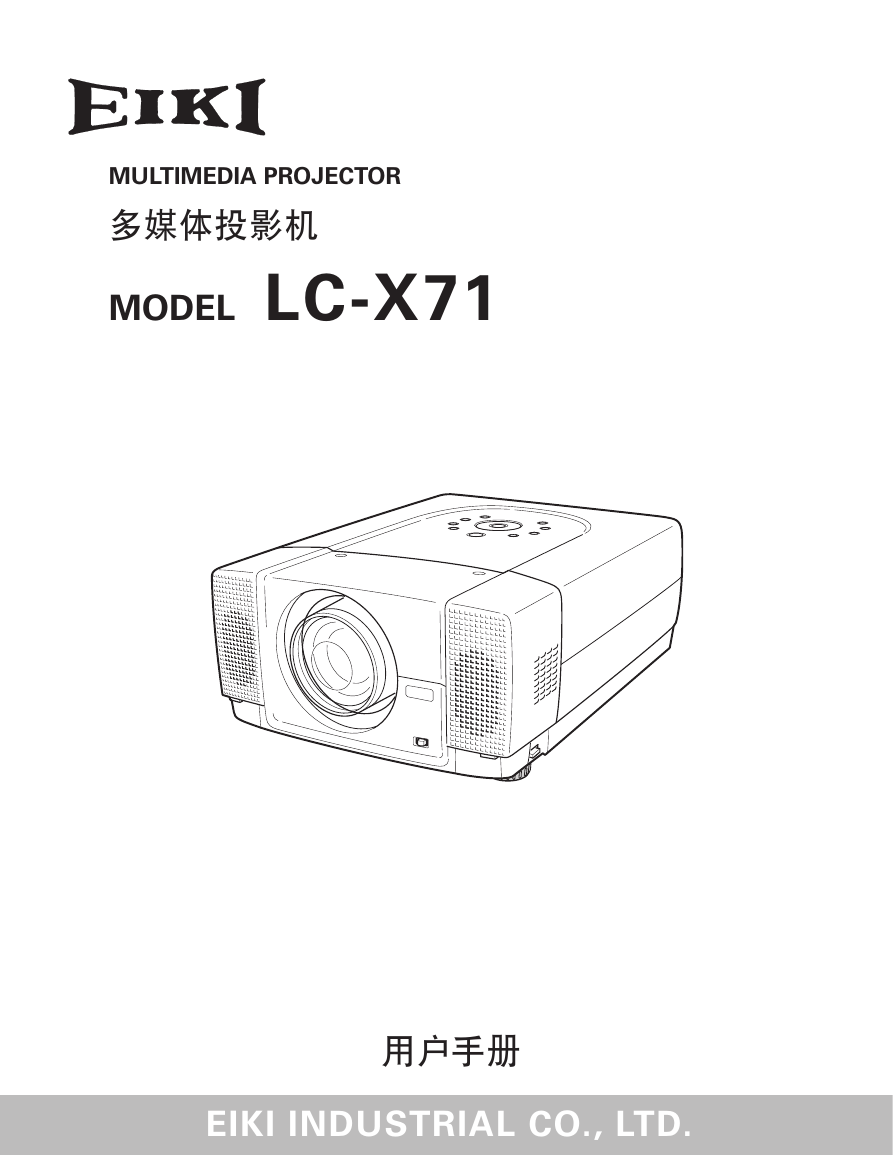

MULTIMEDIA PROJECTOR 多媒体投影机 MODEL LC-X71 用户手册 EIKI INDUSTRIAL CO., LTD.

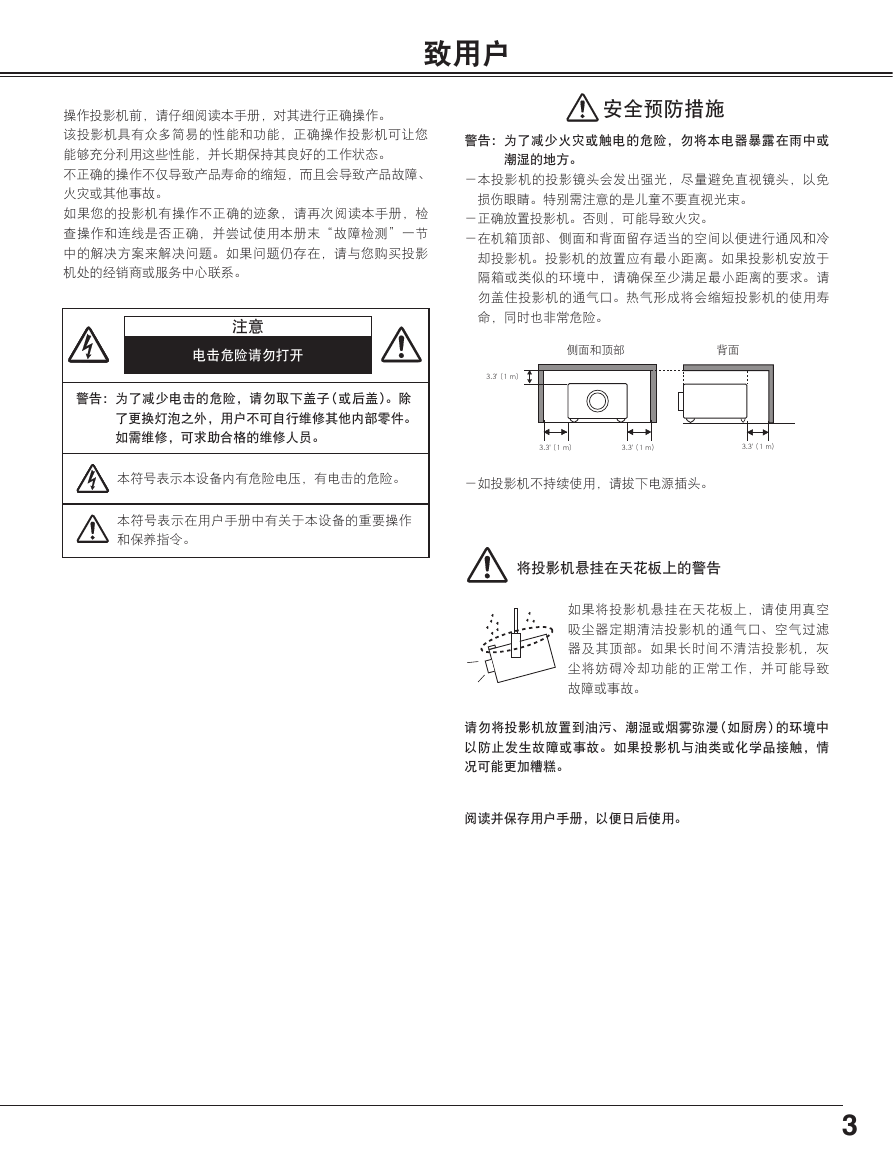

致用户操作投影机前，请仔细阅读本手册，对其进行正确操作。该投影机具有众多简易的性能和功能，正确操作投影机可让您能够充分利用这些性能，并长期保持其良好的工作状态。不正确的操作不仅导致产品寿命的缩短，而且会导致产品故障、火灾或其他事故。如果您的投影机有操作不正确的迹象，请再次阅读本手册，检查操作和连线是否正确，并尝试使用本册末“故障检测”一节中的解决方案来解决问题。如果问题仍存在，请与您购买投影机处的经销商或服务中心联系。注意电击危险请勿打开警告：为了减少电击的危险，请勿取下盖子（或后盖）。除了更换灯泡之外，用户不可自行维修其他内部零件。如需维修，可求助合格的维修人员。安全预防措施警告：为了减少火灾或触电的危险，勿将本电器暴露在雨中或潮湿的地方。－本投影机的投影镜头会发出强光，尽量避免直视镜头，以免损伤眼睛。特别需注意的是儿童不要直视光束。－正确放置投影机。否则，可能导致火灾。－在机箱顶部、侧面和背面留存适当的空间以便进行通风和冷却投影机。投影机的放置应有最小距离。如果投影机安放于隔箱或类似的环境中，请确保至少满足最小距离的要求。请勿盖住投影机的通气口。热气形成将会缩短投影机的使用寿命，同时也非常危险。侧面和顶部背面本符号表示本设备内有危险电压，有电击的危险。－如投影机不持续使用，请拔下电源插头。本符号表示在用户手册中有关于本设备的重要操作和保养指令。将投影机悬挂在天花板上的警告如果将投影机悬挂在天花板上，请使用真空吸尘器定期清洁投影机的通气口、空气过滤器及其顶部。如果长时间不清洁投影机，灰尘将妨碍冷却功能的正常工作，并可能导致故障或事故。请勿将投影机放置到油污、潮湿或烟雾弥漫（如厨房）的环境中以防止发生故障或事故。如果投影机与油类或化学品接触，情况可能更加糟糕。阅读并保存用户手册，以便日后使用。

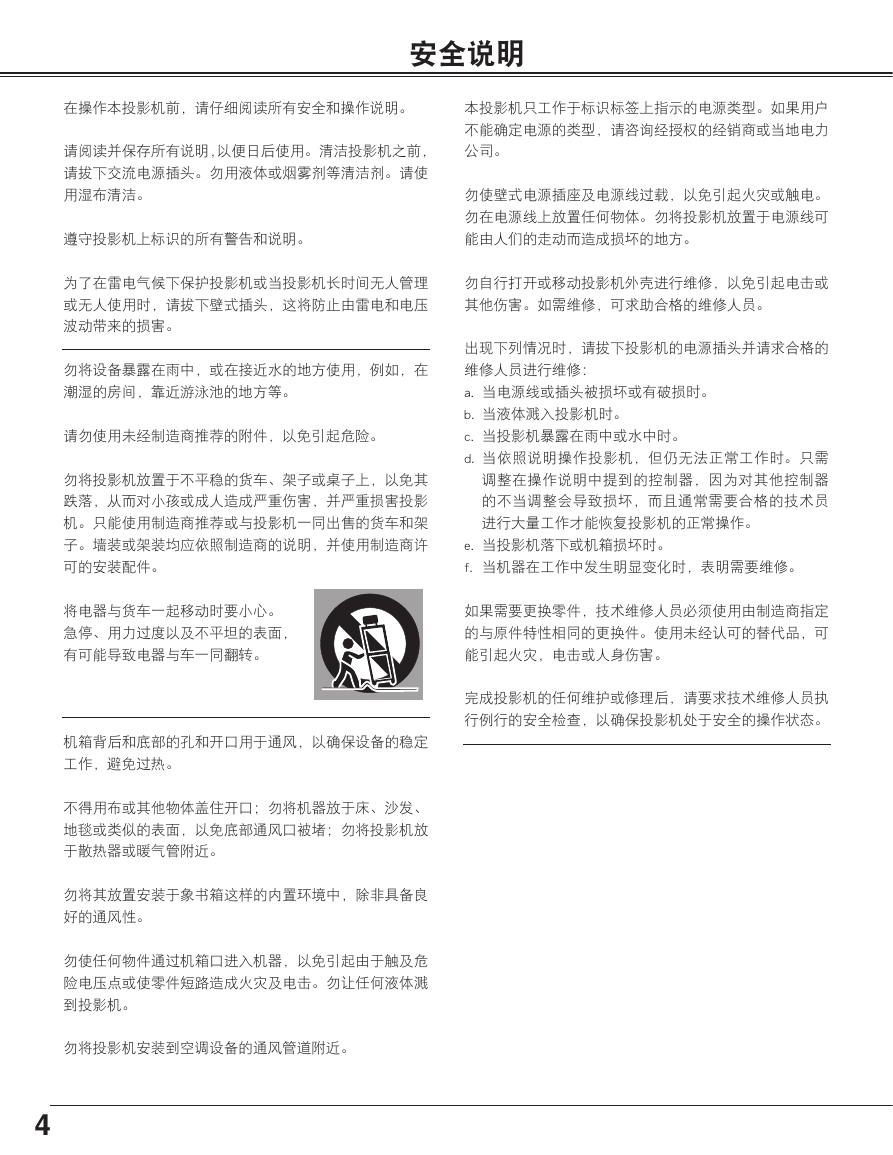

安全说明在操作本投影机前，请仔细阅读所有安全和操作说明。本投影机只工作于标识标签上指示的电源类型。如果用户不能确定电源的类型，请咨询经授权的经销商或当地电力请阅读并保存所有说明，以便日后使用。清洁投影机之前，公司。请拔下交流电源插头。勿用液体或烟雾剂等清洁剂。请使用湿布清洁。勿使壁式电源插座及电源线过载，以免引起火灾或触电。勿在电源线上放置任何物体。勿将投影机放置于电源线可遵守投影机上标识的所有警告和说明。能由人们的走动而造成损坏的地方。为了在雷电气候下保护投影机或当投影机长时间无人管理勿自行打开或移动投影机外壳进行维修，以免引起电击或或无人使用时，请拔下壁式插头，这将防止由雷电和电压其他伤害。如需维修，可求助合格的维修人员。波动带来的损害。出现下列情况时，请拔下投影机的电源插头并请求合格的勿将设备暴露在雨中，或在接近水的地方使用，例如，在维修人员进行维修：潮湿的房间，靠近游泳池的地方等。 a. 当电源线或插头被损坏或有破损时。 b. 当液体溅入投影机时。请勿使用未经制造商推荐的附件，以免引起危险。 c. 当投影机暴露在雨中或水中时。勿将投影机放置于不平稳的货车、架子或桌子上，以免其 d. 当依照说明操作投影机，但仍无法正常工作时。只需调整在操作说明中提到的控制器，因为对其他控制器跌落，从而对小孩或成人造成严重伤害，并严重损害投影的不当调整会导致损坏，而且通常需要合格的技术员机。只能使用制造商推荐或与投影机一同出售的货车和架进行大量工作才能恢复投影机的正常操作。子。墙装或架装均应依照制造商的说明，并使用制造商许 e. 当投影机落下或机箱损坏时。可的安装配件。 f. 当机器在工作中发生明显变化时，表明需要维修。将电器与货车一起移动时要小心。急停、用力过度以及不平坦的表面，有可能导致电器与车一同翻转。如果需要更换零件，技术维修人员必须使用由制造商指定的与原件特性相同的更换件。使用未经认可的替代品，可能引起火灾，电击或人身伤害。完成投影机的任何维护或修理后，请要求技术维修人员执行例行的安全检查，以确保投影机处于安全的操作状态。机箱背后和底部的孔和开口用于通风，以确保设备的稳定工作，避免过热。不得用布或其他物体盖住开口；勿将机器放于床、沙发、地毯或类似的表面，以免底部通风口被堵；勿将投影机放于散热器或暖气管附近。勿将其放置安装于象书箱这样的内置环境中，除非具备良好的通风性。勿使任何物件通过机箱口进入机器，以免引起由于触及危险电压点或使零件短路造成火灾及电击。勿让任何液体溅到投影机。勿将投影机安装到空调设备的通风管道附近。

性能和设计准备投影机各部分的名称设置投影机连接交流电源线安装镜头可调式支脚正确放置投影机移动投影机连接投影机投影机端子连接至计算机连接至视频设备操作前无线遥控器的操作激光指示物功能无线遥控器电池的安装顶部控制器和指示灯屏幕菜单如何操作屏幕菜单屏幕菜单操作流程菜单栏基本操作开／关投影机开启投影机关闭投影机调整屏幕焦距调整焦点调整镜头移动调整梯形校正画面静止功能无显示功能 P-定时器功能声音调整 6 7 7 8 8 9 10 10 11 12 12 13 14 15 15 15 16 17 18 18 18 19 20 20 20 21 22 22 22 22 22 23 23 23 23 目录计算机输入选择输入源选择计算机系统电脑调整自动电脑调整手动电脑调整画面选择画面级别选择画面屏幕调整画面屏幕选择视频输入选择输入源选择视频系统画面选择画面级别选择画面屏幕调整画面屏幕选择画面画面调整设置设置菜单附录无线鼠标维护温度警告指示灯空气过滤网的维护和清洁清洁投影镜头更换灯泡更换灯泡计数故障检测菜单树兼容计算机规格指示灯和投影机状态技术规格端子配置可选零配件镜头更换 PJLINK说明密码数字备忘录尺寸商标 ●Apple、Macintosh和PowerBook为AppleComputer,Inc.的商标或注册商标。 ●IBM和PS/2为InternationalBusinessMachines,Inc.的商标或注册商标。 ●Windows和PowerPoint为MicrosoftCorporation的注册商标。 ●用户手册中各个公司或产品的名称，为各自公司的商标或注册商标。 24 24 25 26 26 27 29 29 30 30 31 31 32 33 33 34 34 35 35 38 38 45 45 46 46 47 47 48 49 50 52 54 55 57 58 59 59 59 60 61 5

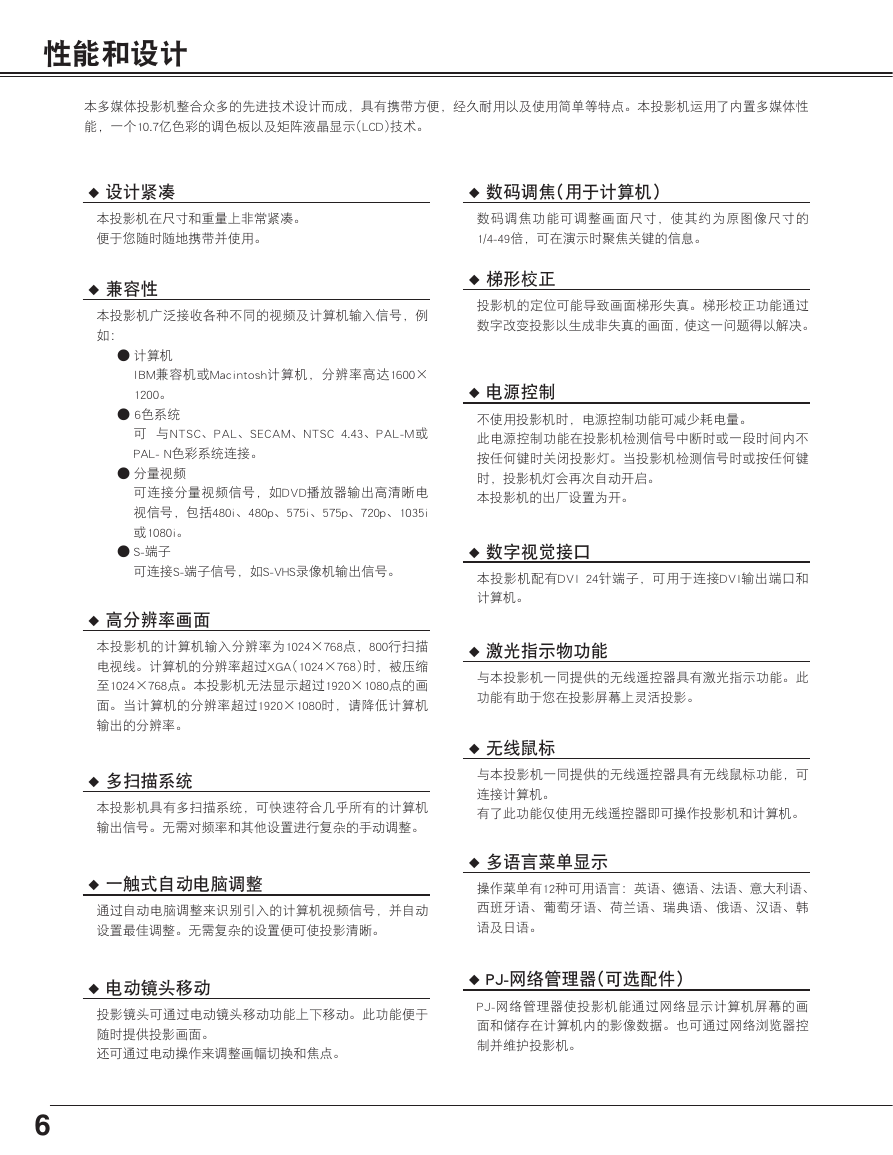

性能和设计本多媒体投影机整合众多的先进技术设计而成，具有携带方便，经久耐用以及使用简单等特点。本投影机运用了内置多媒体性能，一个10.7亿色彩的调色板以及矩阵液晶显示（LCD）技术。 ◆设计紧凑 ◆数码调焦（用于计算机）本投影机在尺寸和重量上非常紧凑。便于您随时随地携带并使用。数码调焦功能可调整画面尺寸，使其约为原图像尺寸的 1/4-49倍，可在演示时聚焦关键的信息。 ◆兼容性本投影机广泛接收各种不同的视频及计算机输入信号，例如： ●计算机 IBM兼容机或Macintosh计算机，分辨率高达1600× 1200。 ●6色系统可与NTSC、PAL、SECAM、NTSC 4.43、PAL-M或 PAL-N色彩系统连接。 ●分量视频可连接分量视频信号，如DVD播放器输出高清晰电视信号，包括480i、480p、575i、575p、720p、1035i 或1080i。 ●S-端子 ◆梯形校正投影机的定位可能导致画面梯形失真。梯形校正功能通过数字改变投影以生成非失真的画面，使这一问题得以解决。 ◆电源控制不使用投影机时，电源控制功能可减少耗电量。此电源控制功能在投影机检测信号中断时或一段时间内不按任何键时关闭投影灯。当投影机检测信号时或按任何键时，投影机灯会再次自动开启。本投影机的出厂设置为开。 ◆数字视觉接口可连接S-端子信号，如S-VHS录像机输出信号。本投影机配有DVI 24针端子，可用于连接DVI输出端口和 ◆高分辨率画面本投影机的计算机输入分辨率为1024×768点，800行扫描电视线。计算机的分辨率超过XGA（1024×768）时，被压缩至1024×768点。本投影机无法显示超过1920×1080点的画面。当计算机的分辨率超过1920×1080时，请降低计算机输出的分辨率。 ◆多扫描系统本投影机具有多扫描系统，可快速符合几乎所有的计算机输出信号。无需对频率和其他设置进行复杂的手动调整。计算机。 ◆激光指示物功能与本投影机一同提供的无线遥控器具有激光指示功能。此功能有助于您在投影屏幕上灵活投影。 ◆无线鼠标与本投影机一同提供的无线遥控器具有无线鼠标功能，可连接计算机。有了此功能仅使用无线遥控器即可操作投影机和计算机。 ◆一触式自动电脑调整通过自动电脑调整来识别引入的计算机视频信号，并自动操作菜单有12种可用语言：英语、德语、法语、意大利语、西班牙语、葡萄牙语、荷兰语、瑞典语、俄语、汉语、韩设置最佳调整。无需复杂的设置便可使投影清晰。语及日语。 ◆多语言菜单显示 ◆电动镜头移动投影镜头可通过电动镜头移动功能上下移动。此功能便于随时提供投影画面。还可通过电动操作来调整画幅切换和焦点。 ◆PJ-网络管理器（可选配件） PJ-网络管理器使投影机能通过网络显示计算机屏幕的画面和储存在计算机内的影像数据。也可通过网络浏览器控制并维护投影机。

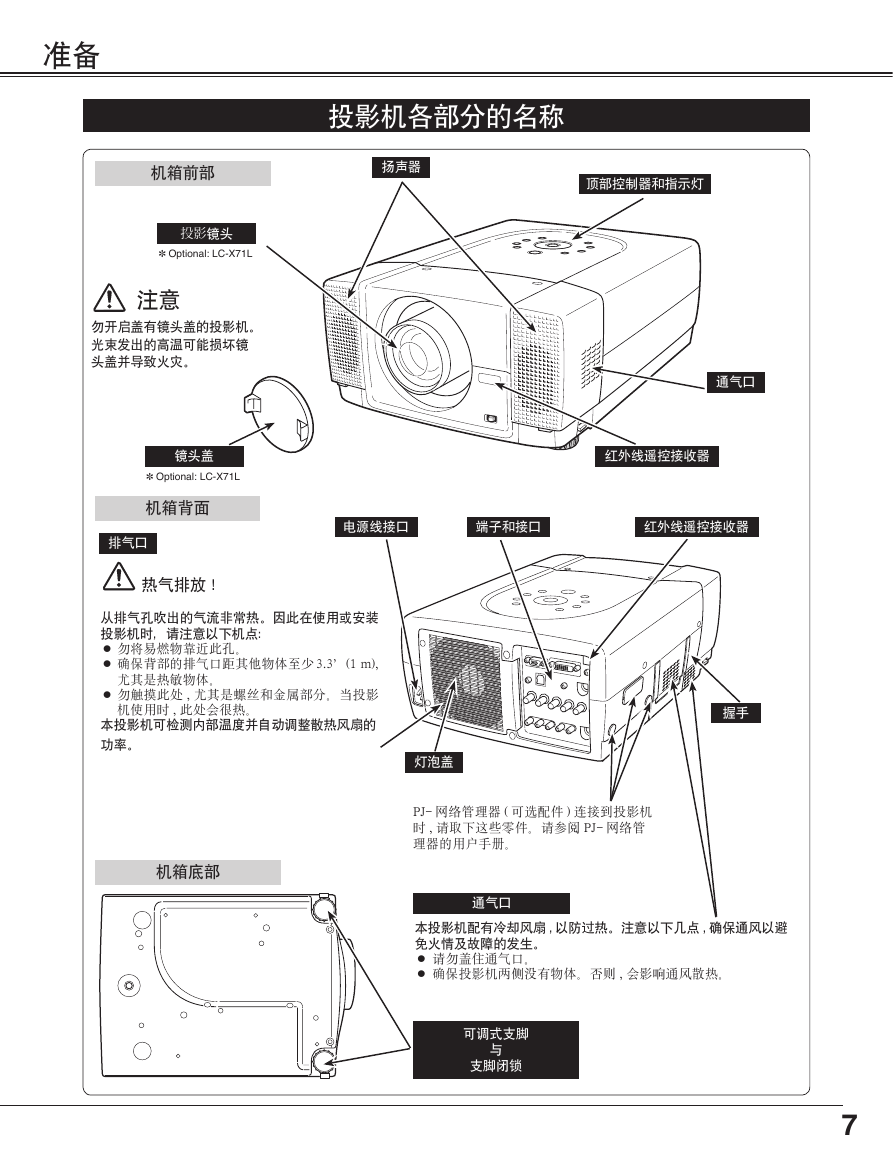

准备投影机各部分的名称机箱前部扬声器顶部控制器和指示灯投影镜头 ✽ Optional: LC-X71L 注意勿开启盖有镜头盖的投影机。光束发出的高温可能损坏镜头盖并导致火灾。镜头盖 ✽ Optional: LC-X71L 机箱背面排气口热气排放！通气口红外线遥控接收器电源线接口端子和接口红外线遥控接收器从排气孔吹出的气流非常热。因此在使用或安装投影机时，请注意以下机点： ● 勿将易燃物靠近此孔。 ● 确保背部的排气口距其他物体至少 3.3’(1 m), 尤其是热敏物体。 ● 勿触摸此处 , 尤其是螺丝和金属部分。当投影机使用时 , 此处会很热。本投影机可检测内部温度并自动调整散热风扇的功率。机箱底部握手灯泡盖 PJ- 网络管理器 ( 可选配件 ) 连接到投影机时 , 请取下这些零件。请参阅 PJ- 网络管理器的用户手册。通气口本投影机配有冷却风扇 , 以防过热。注意以下几点 , 确保通风以避免火情及故障的发生。 ● 请勿盖住通气口。 ● 确保投影机两侧没有物体。否则 , 会影响通风散热。可调式支脚与支脚闭锁 7

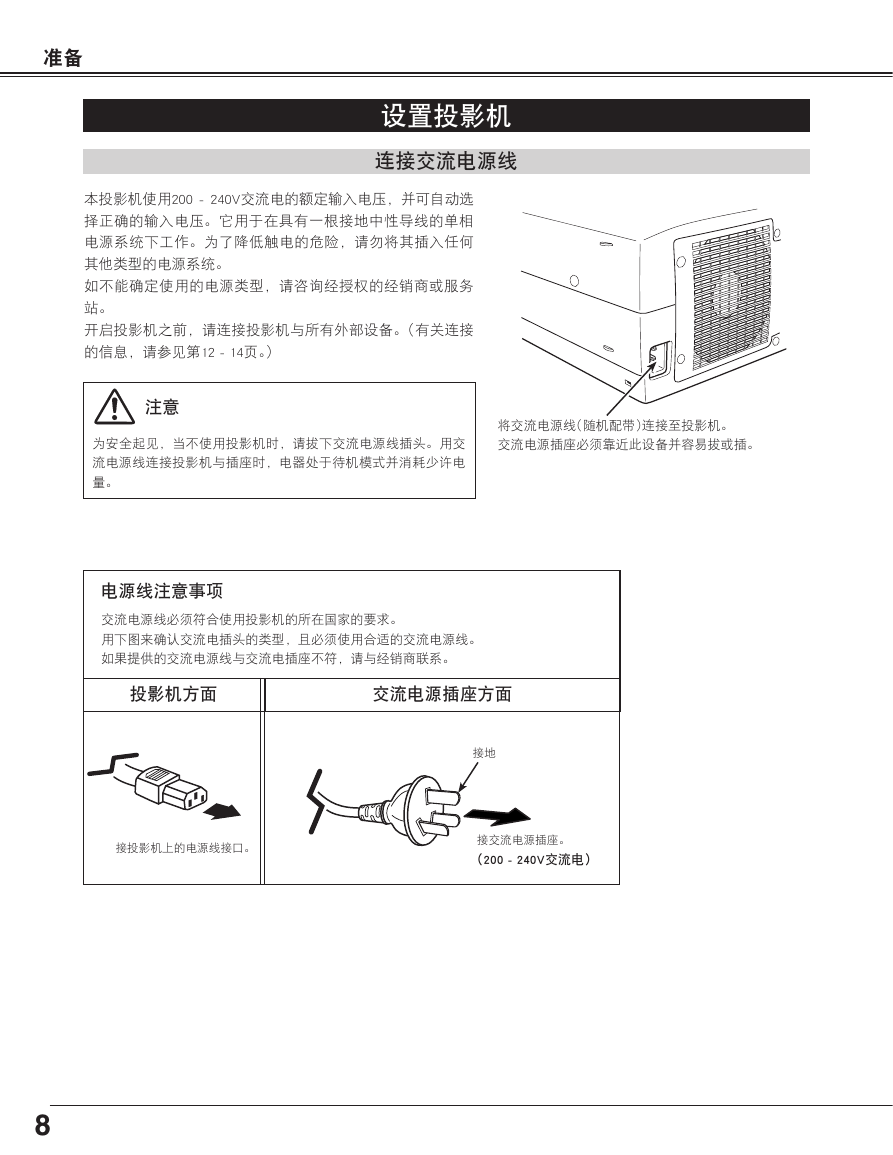

准备设置投影机连接交流电源线本投影机使用200 - 240V交流电的额定输入电压，并可自动选择正确的输入电压。它用于在具有一根接地中性导线的单相电源系统下工作。为了降低触电的危险，请勿将其插入任何其他类型的电源系统。如不能确定使用的电源类型，请咨询经授权的经销商或服务站。开启投影机之前，请连接投影机与所有外部设备。（有关连接的信息，请参见第12-14页。）注意为安全起见，当不使用投影机时，请拔下交流电源线插头。用交交流电源插座必须靠近此设备并容易拔或插。流电源线连接投影机与插座时，电器处于待机模式并消耗少许电将交流电源线（随机配带）连接至投影机。量。电源线注意事项交流电源线必须符合使用投影机的所在国家的要求。用下图来确认交流电插头的类型，且必须使用合适的交流电源线。如果提供的交流电源线与交流电插座不符，请与经销商联系。投影机方面交流电源插座方面接地接投影机上的电源线接口。接交流电源插座。（200-240V交流电）
