ARFoundation 之路－概述 2019 年 06 月 11 日 18:41:19 yolon3000 阅读数 769 更多分类专栏： ARFoundation 版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。本文链接：https://blog.csdn.net/yolon3000/article/details/91445797 版权声明：Davidwang原创文章，严禁用于任何商业途径，授权后方可转载。（一）、什么是 ARFoundation 2017 年，Apple 公司与 Google 公司相继推出了各自的 AR 开发 SDK 工具包 ARKit 和 ARCore，分别对应 iOS 平台与 Android 平台 AR 开发。ARKit 和 ARCore 推出后，极大的促进了 AR 在移动端的普及发展，将 AR 从实验室带入到普通消费场景中。由于当前的移动手机操作系统主要由 iOS 与 Android 两大系统统治，ARKit 和 ARCore 分别服务于各自己的系统平台，这意味着软件产商要开发一套移动 AR 应用就必须使用 ARKit 开发一个 iOS 版本、使用 ARCore 开发一个 Android 版本，这无疑增加了开发时间与成本。 ARCore 提供了 Android、Android NDK、Unity、Unreal 开发包，ARKit 官方只提供了 Xcode 开发包，这也提高了利用其他工具进行开发的开发者学习成本。在这种情况下，Unity 构建了一个 AR 开发平台，这就是 ARFoundation，这个平台架构于 ARKit 和 ARCore 之上，其目的就是利用 Unity 的跨平台能力构建一种与平台无关的 AR 开发环境，换句话说，ARFoundation 对 ARKit 与 ARCore 进行了再次封装，并按照用户的发布平台自动选择合适的底层 SDK 版本。因此，ARFoundation 是 ARKit XR 插件（com.unity.xr.arkit）和 ARCore XR 插件（com.unity.xr.arcore）的集合，虽然最终都使用 ARKit SDK 和 ARCore SDK，但因为 Unity 再次封装的缘故，与专业平台（如 ARKit 插件和 ARCore SDK for Unity）相比，C＃调用的 API 略有不同。 ARFoundation 的目标并不局限于 ARKit 与 ARCore，它的目标是建成一个统一、开放的 AR 开发平台，因此，ARFoundation 极有可能在下步发展中纳入其他 AR SDK，进一步丰富 AR 开发环境。在进一步的发展中，ARFoundation 不仅支持移动端 AR 设备，还会支持穿戴式 AR 设备开发。从上面的描述我们也可以看出，ARFoundation 它并不提供 AR 的底层开发 API，这些与平台相关的 API 均由第三方如 ARKit 与 ARCore 提供，因此 ARFoundation 对某特定第三方功能的实现要比原生的晚（ARFoundation 将某第三方 SDK 的特定功能集成需要时间）。 1

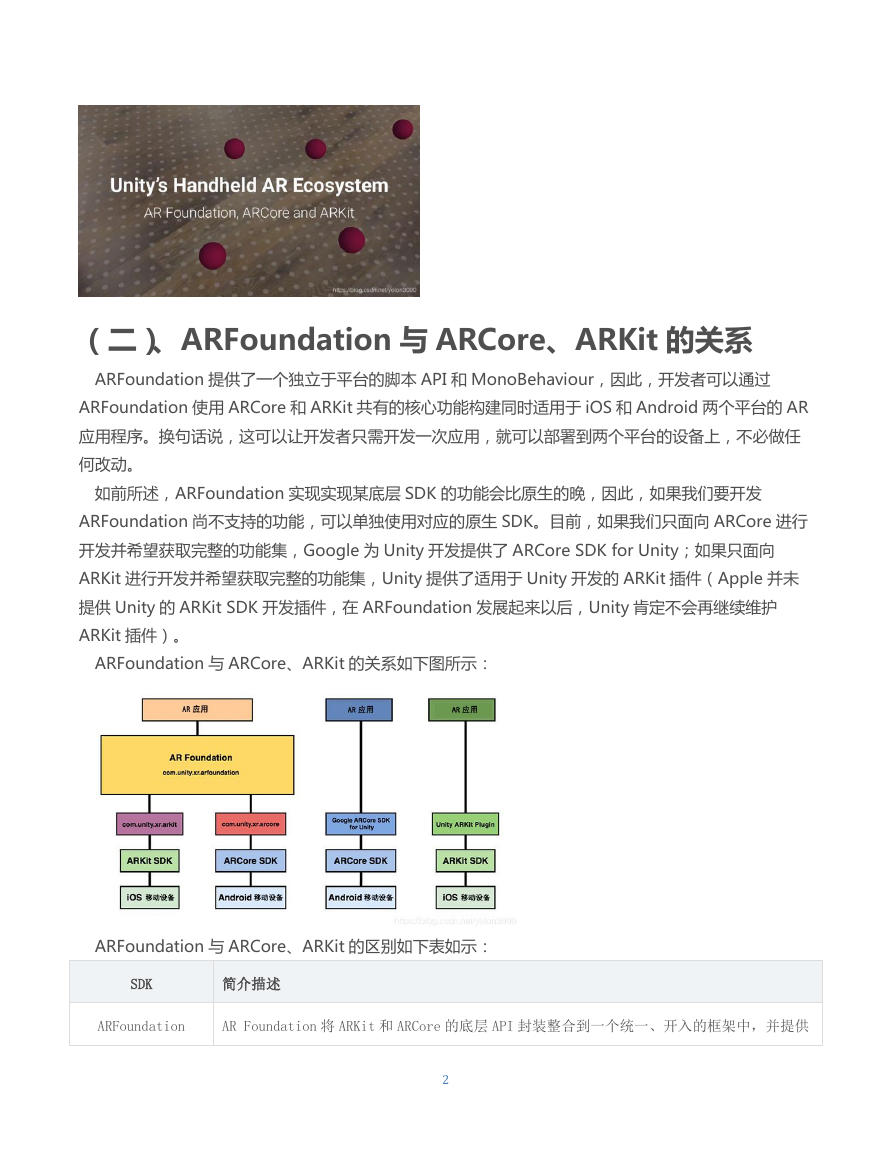

（二）、ARFoundation 与 ARCore、ARKit 的关系 ARFoundation 提供了一个独立于平台的脚本 API 和 MonoBehaviour，因此，开发者可以通过 ARFoundation 使用 ARCore 和 ARKit 共有的核心功能构建同时适用于 iOS 和 Android 两个平台的 AR 应用程序。换句话说，这可以让开发者只需开发一次应用，就可以部署到两个平台的设备上，不必做任何改动。如前所述，ARFoundation 实现实现某底层 SDK 的功能会比原生的晚，因此，如果我们要开发 ARFoundation 尚不支持的功能，可以单独使用对应的原生 SDK。目前，如果我们只面向 ARCore 进行开发并希望获取完整的功能集，Google 为 Unity 开发提供了 ARCore SDK for Unity；如果只面向 ARKit 进行开发并希望获取完整的功能集，Unity 提供了适用于 Unity 开发的 ARKit 插件（Apple 并未提供 Unity 的 ARKit SDK 开发插件，在 ARFoundation 发展起来以后，Unity 肯定不会再继续维护 ARKit 插件）。 ARFoundation 与 ARCore、ARKit 的关系如下图所示： ARFoundation 与 ARCore、ARKit 的区别如下表如示： SDK 简介描述 ARFoundation AR Foundation 将 ARKit 和 ARCore 的底层 API 封装整合到一个统一、开入的框架中，并提供 2

SDK 简介描述一些额外的实用功能，如 Session 生命周期管理，以及用于展示环境中已检测功能的 MonoBehaviour。 Google ARCore SDK 该 SDK 为 ARCore 支持的重要 AR 功能提供原生 API，并在 Unity 中向 Android 平台公开这些 for Unity API，以方便开发者调用。 Unity ARKit Plugin 该插件是 Unity 公司开发的 ARKit Unity 插件，用于在 Unity 中构建 ARKit 应用，它在 Unity 中公开了 C#语言的 ARKit Objective-C API，以便开发者调用，该插件还提供一些辅助功能，可以利用兼容 iOS 设备的前置和后置摄像机。（三）、ARFoundation 支持的功能 ARFoundation 与 ARCore、ARKit 都正处于快速发展中，ARCore 基本保持每两个月进行一次更新频率，ARKit 也已经迭代到了 ARKit3.0，作为 ARKit 与 ARCore 上层的 ARFoundaion 也已经到了 v2.2 版。但如前文所说，ARFoundation 功能的实现要比底层的原生 API 稍晚一些，下表展示了 ARFoundation，ARCore 和 ARKit 功能对比和开发路线图。支持功能 AR Foundation ARCore ARkit 垂直平面检测水平平面检测特征点检测光照估计射线测试（Hit Testing，对特征点与平面的射线碰撞测试）图像跟踪 3D 物体检测与跟踪环境光探头（Environment Probes） √ √ √ √ √ √ √ √ √ √ √ +支持特征点姿态 √ √ √ √ +Color Correction √ + Color Temperature √ √ - - √ √ √ √ 3

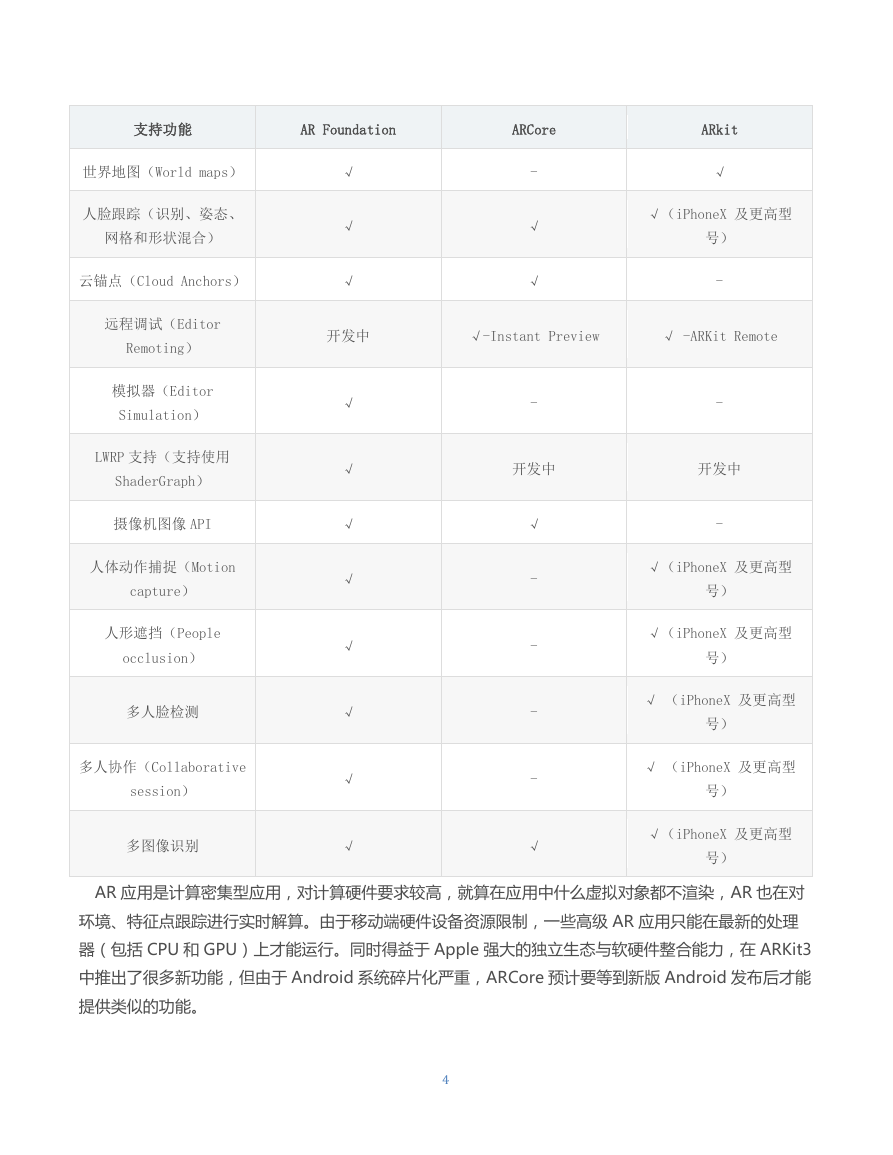

支持功能 AR Foundation ARCore 世界地图（World maps）人脸跟踪（识别、姿态、网格和形状混合）云锚点（Cloud Anchors） √ √ √ - √ √ ARkit √ √（iPhoneX 及更高型号） - 远程调试（Editor Remoting）模拟器（Editor Simulation） LWRP 支持（支持使用 ShaderGraph）摄像机图像 API 人体动作捕捉（Motion capture）人形遮挡（People occlusion）多人脸检测多人协作（Collaborative session）多图像识别开发中 √-Instant Preview √ -ARKit Remote √ √ √ √ √ √ √ √ - - 开发中开发中 √ - - - - - √ √（iPhoneX 及更高型号） √（iPhoneX 及更高型号） √ （iPhoneX 及更高型号） √ （iPhoneX 及更高型号） √（iPhoneX 及更高型号） AR 应用是计算密集型应用，对计算硬件要求较高，就算在应用中什么虚拟对象都不渲染，AR 也在对环境、特征点跟踪进行实时解算。由于移动端硬件设备资源限制，一些高级 AR 应用只能在最新的处理器（包括 CPU 和 GPU）上才能运行。同时得益于 Apple 强大的独立生态与软硬件整合能力，在 ARKit3 中推出了很多新功能，但由于 Android 系统碎片化严重，ARCore 预计要等到新版 Android 发布后才能提供类似的功能。 4
