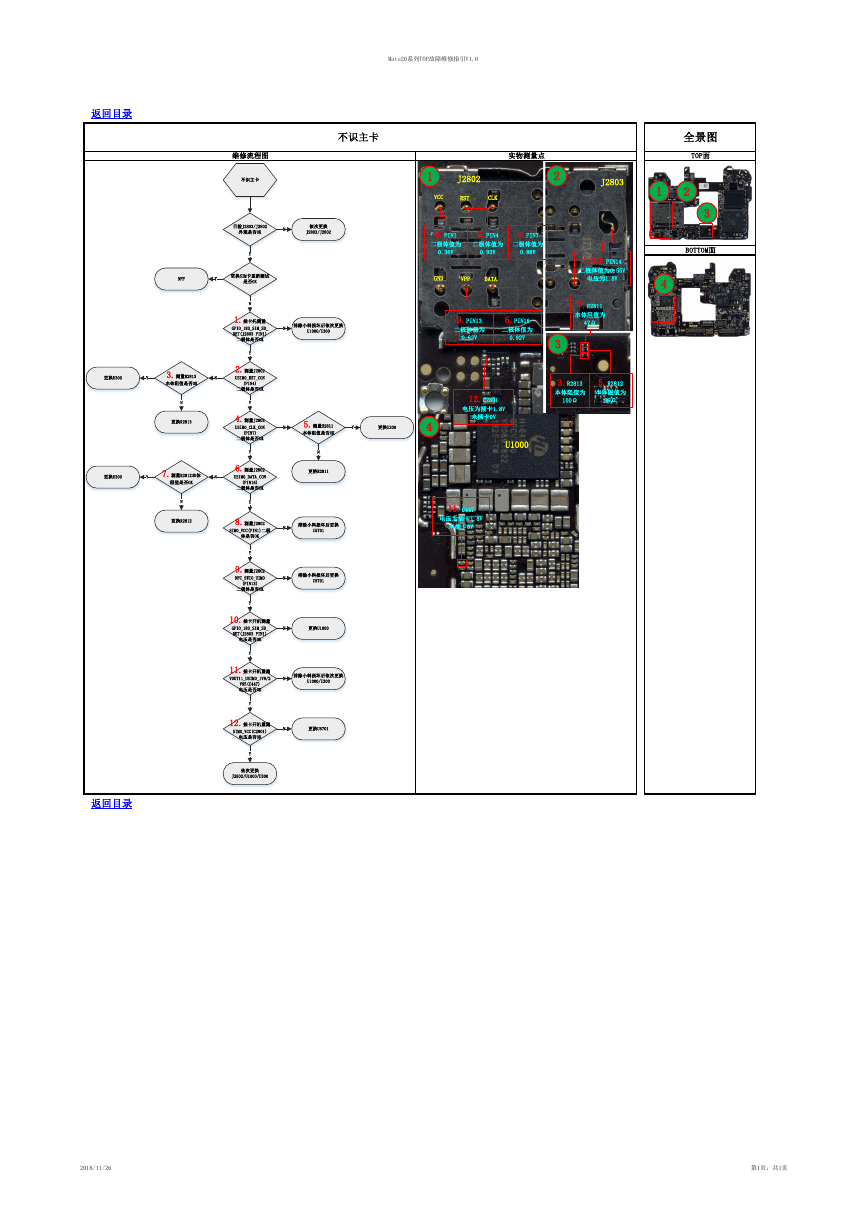

Mate20系列TOP故障维修指引V1.0 返回目录 维修流程图 不识主卡 不识主卡 实物测量点 全景图 TOP面 1 J2802 VCC RST CLK 2 J2803 1 2 目检J2803/J2802 外观是否OK N 依次更换 J2803/J2802 Y 8.PIN1 二极体值为 0.36V 2.PIN4 二极体值为 4.PIN7 二极体值为 0.93V 0.88V NFF Y 更换SIM卡重新测试 是否OK GND VPP DATA 3 BOTTOM面 1/10.PIN14 二极体值为0.55V 电压为1.8V 7.R2811 本体阻值为 47Ω 4 N 1.插卡托测量 GPIO_183_SIM_SD_ DET(J2803 PIN1) 二极体是否OK Y 2.测量J2802 USIM0_RST_CON (PIN4) 二极体是否OK Y 4.测量J2802 USIM0_CLK_CON (PIN7) 二极体是否OK Y 6.测量J2802 USIM0_DATA_CON (PIN16) 二极体是否OK N N 更换U300 Y 3.测量R2813 本体阻值是否OK N 更换R2813 更换U300 Y 7.测量R2812本体 阻值是否OK N Y 更换R2812 8.测量J2802 SIM0_VCC(PIN1)二极 体是否OK Y 9.测量J2802 NFC_SWIO_UIM0 (PIN13) 二极体是否OK Y 10.插卡开机测量 GPIO_183_SIM_SD_ DET(J2803 PIN1) 电压是否OK Y 11.插卡开机量测 VOUT11_USIM0_1V8/2 V95(C447) 电压是否OK Y 12.插卡开机量测 SIM0_VCC(C2801) 电压是否OK Y 依次更换 J2802/U1000/U300 N 排除小料损坏后依次更换 U1000/U300 9.PIN13 二极体值为 0.63V 6.PIN16 二极体值为 0.92V 3 5.测量R2811 本体阻值是否OK Y 更换U300 4 3.R2813 本体阻值为 100Ω 5.R2812 本体阻值为 99Ω 12.C2801 电压为插卡1.8V 未插卡0V U1000 11.C447 电压为插卡1.8V 未插卡0V N 更换R2811 排除小料损坏后更换 U5701 排除小料损坏后更换 U5701 更换U1000 排除小料损坏后依次更换 U1000/U300 更换U5701 N N N N N N 返回目录 2018/11/26 第1页，共1页
