HPE ProLiant MicroServer Gen10 用户指南

组件识别

前面板组件

前面板 LED 指示灯和按钮

后面板组件

后面板 LED 指示灯

主板组件

PCIe 插槽说明

DIMM 插槽位置

驱动器编号

光驱螺丝

设置

可选服务

初始服务器设置概述

拆开服务器包装箱

初始服务器设置的先决条件

最佳环境

场地要求

空间要求与通风要求

温度要求

电源要求

电气接地要求

连接 I/O 设备

连接网络电缆

连接电源线

首次打开服务器电源

安装操作系统

新 ClearOS 安装的默认登录信息

安装预加载的 ClearOS 映像

从可引导的安装介质安装操作系统

安装最新的系统软件和固件

注册服务器

操作

服务器警告和注意事项

静电释放

防止静电释放

防止静电释放的接地方法

打开服务器电源

关闭服务器电源

准备服务器以安装或卸下硬件

准备服务器以开始运行

卸下前挡板

卸下上锁的前挡板

卸下未上锁的前挡板

安装前挡板

卸下机箱盖

安装机箱盖

安装主板组件

卸下主板组件

硬件选件安装

简介

驱动器支持信息

驱动器安装准则

安装 LFF 驱动器

安装 SFF 驱动器

安装 SSD

安装光驱

对内存的支持情况

DIMM 安装信息

HPE SmartMemory 速度信息

DIMM 标识

DIMM 列

DIMM 处理准则

DIMM 安装准则

安装 DIMM

扩展卡选件

安装扩展卡

从扩展卡上卸下隔气罩

将半高支架安装在扩展卡上

安装扩展卡

内置 USB 设备选件

安装内置 USB 设备

外部 HPE RDX Backup System 选件

HP Trusted Platform Module

Trusted Platform Module (TPM) - 中国进口限制

HP Trusted Platform Module 准则

安装 Trusted Platform Module 概述

安装 Trusted Platform Module 卡

保留恢复密钥/密码

启用 Trusted Platform Module

布线

布线概述

四托架非热插拔驱动器布线

固态驱动器布线

光驱布线

风扇布线

电源布线

软件和配置实用程序

服务器模式

产品规格说明简介

Aptio Setup Utility

使用 Aptio Setup Utility

引导选项控制

引导选项

选择引导模式

恢复和自定义配置设置

清除 BIOS 配置设置

使用 Aptio Setup Utility 清除 BIOS 设置

使用 CMOS 插针清除 BIOS 设置

嵌入式 UEFI Shell

安全引导配置

Marvell Storage Utility

安装 Marvell Storage Utility

Marvell BIOS Utility

在 UEFI 引导模式下访问 Marvell BIOS Utility

在传统引导模式下访问 Marvell BIOS Utility

HPE Smart Storage Administrator

USB 支持

使系统保持最新状态

固件

固件更新

在嵌入式 UEFI Shell 中使用 EFI 工具更新系统 ROM

联机刷新组件

驱动程序、固件和软件更新

支持的操作系统版本

HPE Pointnext 产品

主动通知

故障排除

故障排除资源

规格

环境规格

服务器规格

电源规格

200 瓦电源规格

安全、保修和法规信息

安全和管制标准

保修信息

白俄罗斯、哈萨克斯坦、俄罗斯标记

土耳其 RoHS 材料内容声明

乌克兰 RoHS 材料内容声明

网站

支持信息和其他资源

获取 Hewlett Packard Enterprise 支持

获取 ClearOS 支持

获取更新

客户自行修理

文档反馈

缩略语和缩写

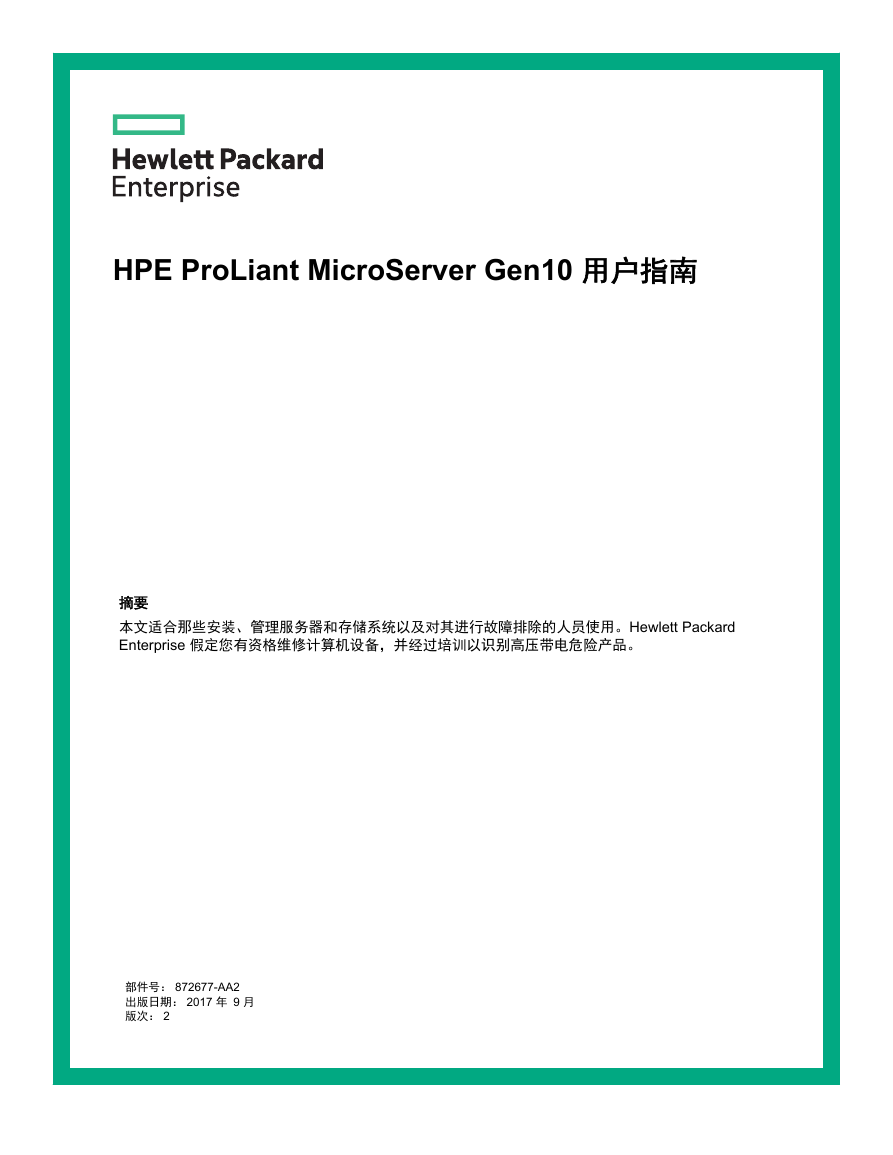

HPE ProLiant MicroServer Gen10 用户指南摘要本文适合那些安装、管理服务器和存储系统以及对其进行故障排除的人员使用。Hewlett Packard Enterprise 假定您有资格维修计算机设备，并经过培训以识别高压带电危险产品。部件号： 872677-AA2 出版日期： 2017 年 9 月版次： 2

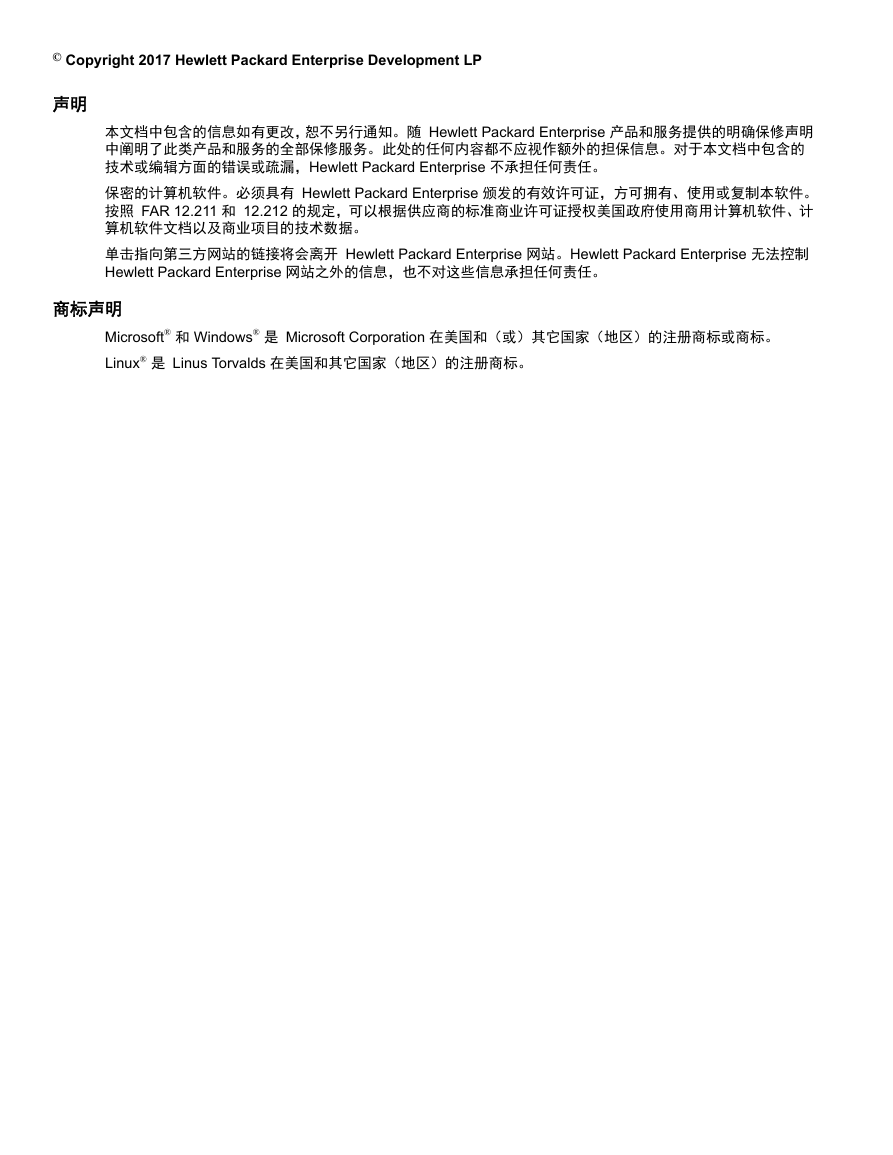

© Copyright 2017 Hewlett Packard Enterprise Development LP 声明本文档中包含的信息如有更改，恕不另行通知。随 Hewlett Packard Enterprise 产品和服务提供的明确保修声明中阐明了此类产品和服务的全部保修服务。此处的任何内容都不应视作额外的担保信息。对于本文档中包含的技术或编辑方面的错误或疏漏，Hewlett Packard Enterprise 不承担任何责任。保密的计算机软件。必须具有 Hewlett Packard Enterprise 颁发的有效许可证，方可拥有、使用或复制本软件。按照 FAR 12.211 和 12.212 的规定，可以根据供应商的标准商业许可证授权美国政府使用商用计算机软件、计算机软件文档以及商业项目的技术数据。单击指向第三方网站的链接将会离开 Hewlett Packard Enterprise 网站。Hewlett Packard Enterprise 无法控制 Hewlett Packard Enterprise 网站之外的信息，也不对这些信息承担任何责任。商标声明 Microsoft® 和 Windows® 是 Microsoft Corporation 在美国和（或）其它国家（地区）的注册商标或商标。 Linux® 是 Linus Torvalds 在美国和其它国家（地区）的注册商标。

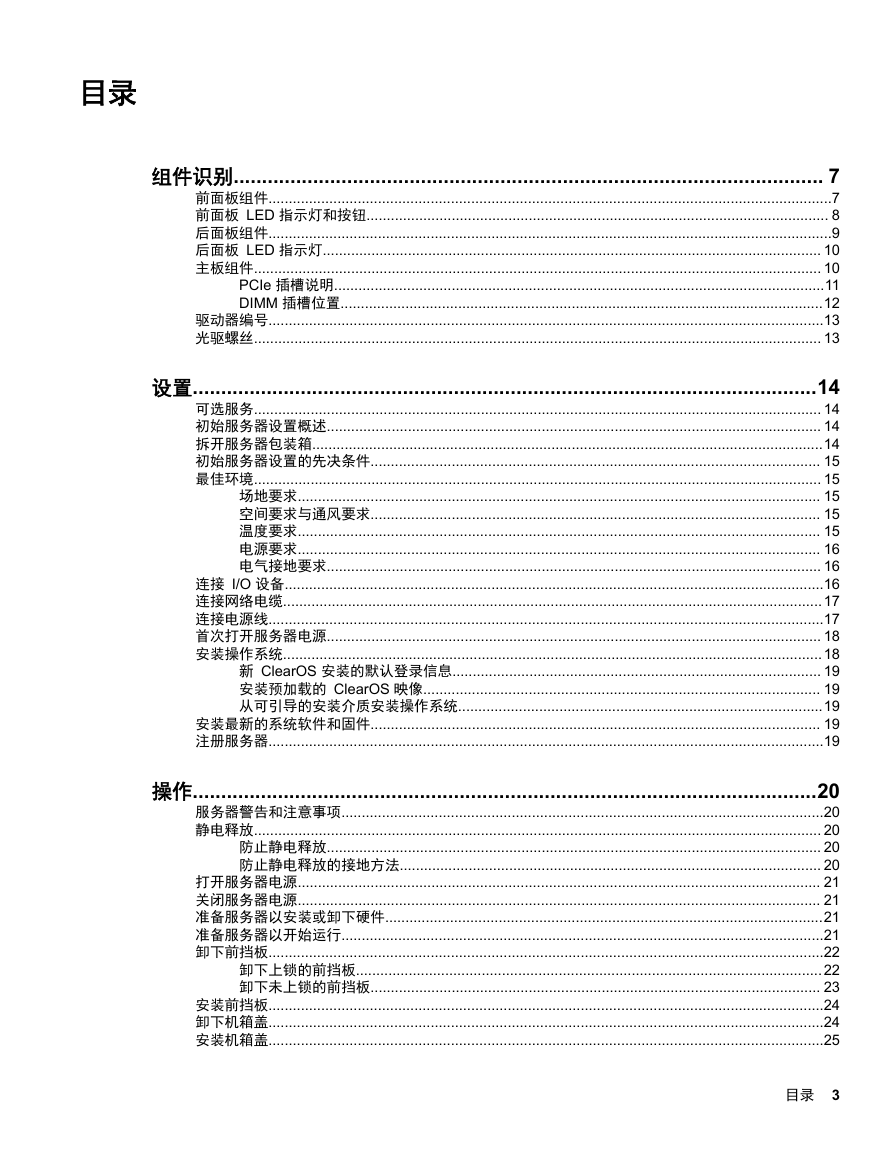

目录组件识别........................................................................................................ 7 前面板组件...........................................................................................................................................7 前面板 LED 指示灯和按钮.................................................................................................................. 8 后面板组件...........................................................................................................................................9 后面板 LED 指示灯........................................................................................................................... 10 主板组件............................................................................................................................................ 10 PCIe 插槽说明.........................................................................................................................11 DIMM 插槽位置.......................................................................................................................12 驱动器编号.........................................................................................................................................13 光驱螺丝............................................................................................................................................ 13 设置..............................................................................................................14 可选服务............................................................................................................................................ 14 初始服务器设置概述.......................................................................................................................... 14 拆开服务器包装箱..............................................................................................................................14 初始服务器设置的先决条件............................................................................................................... 15 最佳环境............................................................................................................................................ 15 场地要求................................................................................................................................. 15 空间要求与通风要求............................................................................................................... 15 温度要求................................................................................................................................. 15 电源要求................................................................................................................................. 16 电气接地要求.......................................................................................................................... 16 连接 I/O 设备.....................................................................................................................................16 连接网络电缆.....................................................................................................................................17 连接电源线.........................................................................................................................................17 首次打开服务器电源.......................................................................................................................... 18 安装操作系统.....................................................................................................................................18 新 ClearOS 安装的默认登录信息........................................................................................... 19 安装预加载的 ClearOS 映像.................................................................................................. 19 从可引导的安装介质安装操作系统..........................................................................................19 安装最新的系统软件和固件............................................................................................................... 19 注册服务器.........................................................................................................................................19 操作..............................................................................................................20 服务器警告和注意事项.......................................................................................................................20 静电释放............................................................................................................................................ 20 防止静电释放.......................................................................................................................... 20 防止静电释放的接地方法........................................................................................................ 20 打开服务器电源................................................................................................................................. 21 关闭服务器电源................................................................................................................................. 21 准备服务器以安装或卸下硬件............................................................................................................21 准备服务器以开始运行.......................................................................................................................21 卸下前挡板.........................................................................................................................................22 卸下上锁的前挡板...................................................................................................................22 卸下未上锁的前挡板............................................................................................................... 23 安装前挡板.........................................................................................................................................24 卸下机箱盖.........................................................................................................................................24 安装机箱盖.........................................................................................................................................25 目录 3

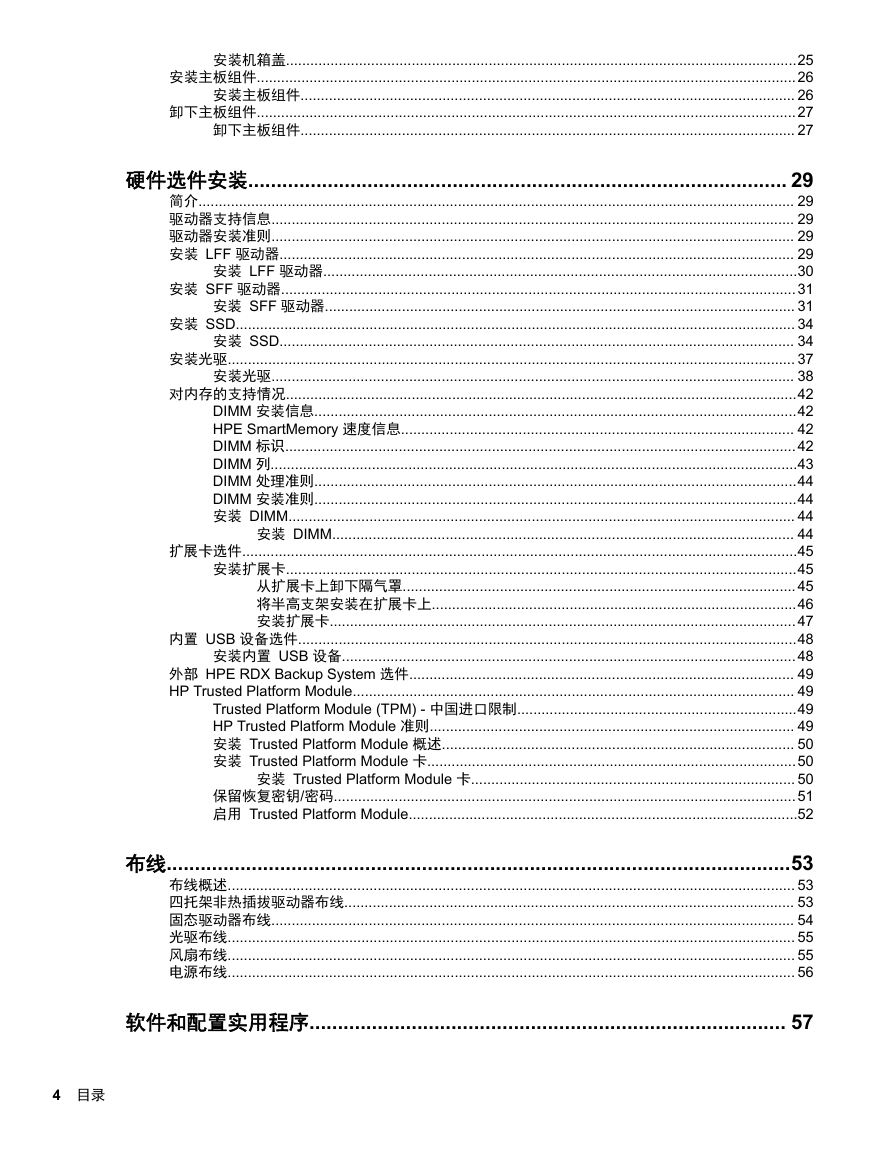

安装机箱盖..............................................................................................................................25 安装主板组件.....................................................................................................................................26 安装主板组件.......................................................................................................................... 26 卸下主板组件.....................................................................................................................................27 卸下主板组件.......................................................................................................................... 27 硬件选件安装............................................................................................... 29 简介................................................................................................................................................... 29 驱动器支持信息................................................................................................................................. 29 驱动器安装准则................................................................................................................................. 29 安装 LFF 驱动器............................................................................................................................... 29 安装 LFF 驱动器.....................................................................................................................30 安装 SFF 驱动器...............................................................................................................................31 安装 SFF 驱动器.................................................................................................................... 31 安装 SSD.......................................................................................................................................... 34 安装 SSD............................................................................................................................... 34 安装光驱............................................................................................................................................ 37 安装光驱................................................................................................................................. 38 对内存的支持情况..............................................................................................................................42 DIMM 安装信息.......................................................................................................................42 HPE SmartMemory 速度信息................................................................................................. 42 DIMM 标识..............................................................................................................................42 DIMM 列..................................................................................................................................43 DIMM 处理准则.......................................................................................................................44 DIMM 安装准则.......................................................................................................................44 安装 DIMM............................................................................................................................. 44 安装 DIMM.................................................................................................................. 44 扩展卡选件.........................................................................................................................................45 安装扩展卡..............................................................................................................................45 从扩展卡上卸下隔气罩.................................................................................................45 将半高支架安装在扩展卡上..........................................................................................46 安装扩展卡...................................................................................................................47 内置 USB 设备选件...........................................................................................................................48 安装内置 USB 设备................................................................................................................48 外部 HPE RDX Backup System 选件............................................................................................... 49 HP Trusted Platform Module............................................................................................................. 49 Trusted Platform Module (TPM) - 中国进口限制.....................................................................49 HP Trusted Platform Module 准则.......................................................................................... 49 安装 Trusted Platform Module 概述....................................................................................... 50 安装 Trusted Platform Module 卡...........................................................................................50 安装 Trusted Platform Module 卡................................................................................ 50 保留恢复密钥/密码..................................................................................................................51 启用 Trusted Platform Module................................................................................................52 布线..............................................................................................................53 布线概述............................................................................................................................................ 53 四托架非热插拔驱动器布线............................................................................................................... 53 固态驱动器布线................................................................................................................................. 54 光驱布线............................................................................................................................................ 55 风扇布线............................................................................................................................................ 55 电源布线............................................................................................................................................ 56 软件和配置实用程序.................................................................................... 57 4 目录

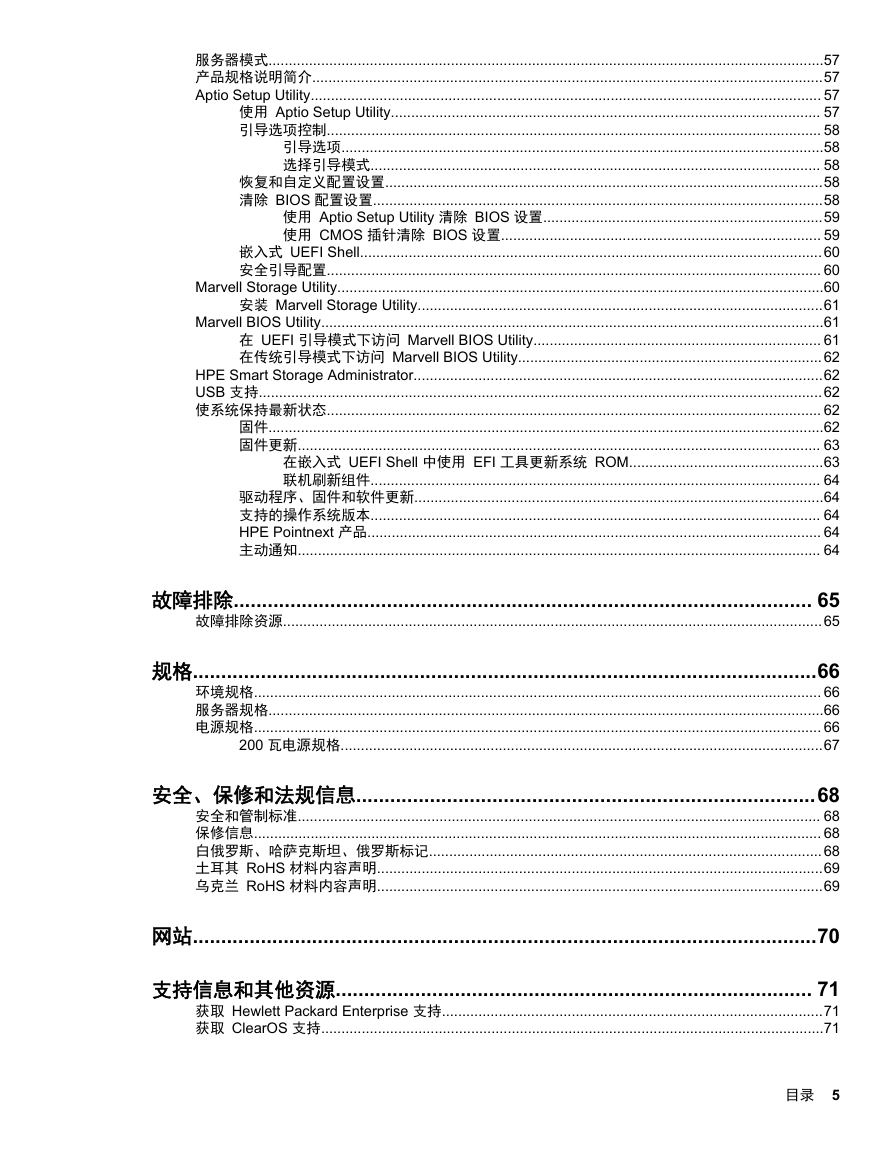

服务器模式.........................................................................................................................................57 产品规格说明简介..............................................................................................................................57 Aptio Setup Utility.............................................................................................................................. 57 使用 Aptio Setup Utility.......................................................................................................... 57 引导选项控制.......................................................................................................................... 58 引导选项.......................................................................................................................58 选择引导模式............................................................................................................... 58 恢复和自定义配置设置............................................................................................................58 清除 BIOS 配置设置...............................................................................................................58 使用 Aptio Setup Utility 清除 BIOS 设置.....................................................................59 使用 CMOS 插针清除 BIOS 设置............................................................................... 59 嵌入式 UEFI Shell..................................................................................................................60 安全引导配置.......................................................................................................................... 60 Marvell Storage Utility........................................................................................................................60 安装 Marvell Storage Utility....................................................................................................61 Marvell BIOS Utility............................................................................................................................61 在 UEFI 引导模式下访问 Marvell BIOS Utility....................................................................... 61 在传统引导模式下访问 Marvell BIOS Utility...........................................................................62 HPE Smart Storage Administrator.....................................................................................................62 USB 支持...........................................................................................................................................62 使系统保持最新状态.......................................................................................................................... 62 固件.........................................................................................................................................62 固件更新................................................................................................................................. 63 在嵌入式 UEFI Shell 中使用 EFI 工具更新系统 ROM................................................63 联机刷新组件............................................................................................................... 64 驱动程序、固件和软件更新.....................................................................................................64 支持的操作系统版本............................................................................................................... 64 HPE Pointnext 产品................................................................................................................ 64 主动通知................................................................................................................................. 64 故障排除...................................................................................................... 65 故障排除资源.....................................................................................................................................65 规格..............................................................................................................66 环境规格............................................................................................................................................ 66 服务器规格.........................................................................................................................................66 电源规格............................................................................................................................................ 66 200 瓦电源规格.......................................................................................................................67 安全、保修和法规信息.................................................................................68 安全和管制标准................................................................................................................................. 68 保修信息............................................................................................................................................ 68 白俄罗斯、哈萨克斯坦、俄罗斯标记.................................................................................................68 土耳其 RoHS 材料内容声明..............................................................................................................69 乌克兰 RoHS 材料内容声明..............................................................................................................69 网站..............................................................................................................70 支持信息和其他资源.................................................................................... 71 获取 Hewlett Packard Enterprise 支持..............................................................................................71 获取 ClearOS 支持............................................................................................................................71 目录 5

获取更新............................................................................................................................................ 71 客户自行修理.....................................................................................................................................72 文档反馈............................................................................................................................................ 72 缩略语和缩写............................................................................................... 73 6 目录

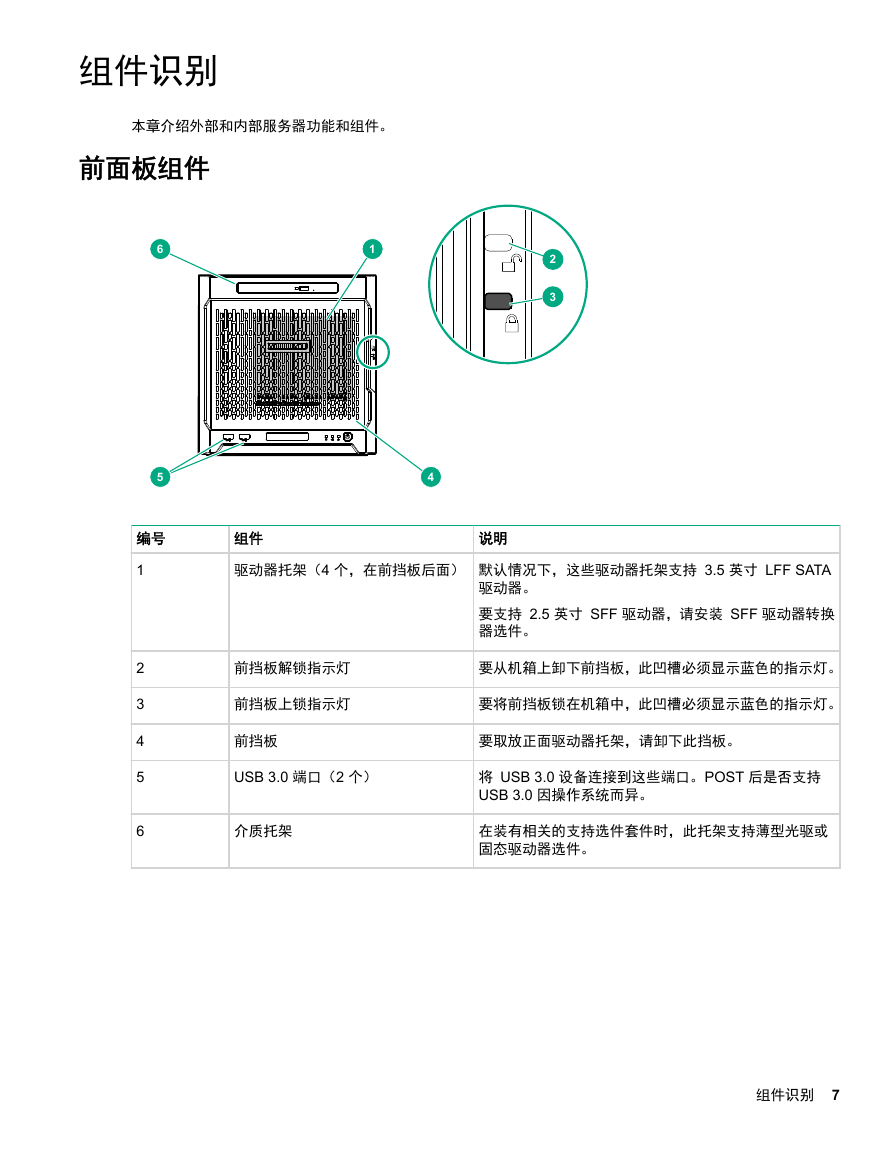

组件识别本章介绍外部和内部服务器功能和组件。前面板组件编号组件说明 1 2 3 4 5 6 驱动器托架（4 个，在前挡板后面）默认情况下，这些驱动器托架支持 3.5 英寸 LFF SATA 驱动器。要支持 2.5 英寸 SFF 驱动器，请安装 SFF 驱动器转换器选件。前挡板解锁指示灯要从机箱上卸下前挡板，此凹槽必须显示蓝色的指示灯。前挡板上锁指示灯要将前挡板锁在机箱中，此凹槽必须显示蓝色的指示灯。前挡板要取放正面驱动器托架，请卸下此挡板。 USB 3.0 端口（2 个）将 USB 3.0 设备连接到这些端口。POST 后是否支持 USB 3.0 因操作系统而异。介质托架在装有相关的支持选件套件时，此托架支持薄型光驱或固态驱动器选件。组件识别 7 561234

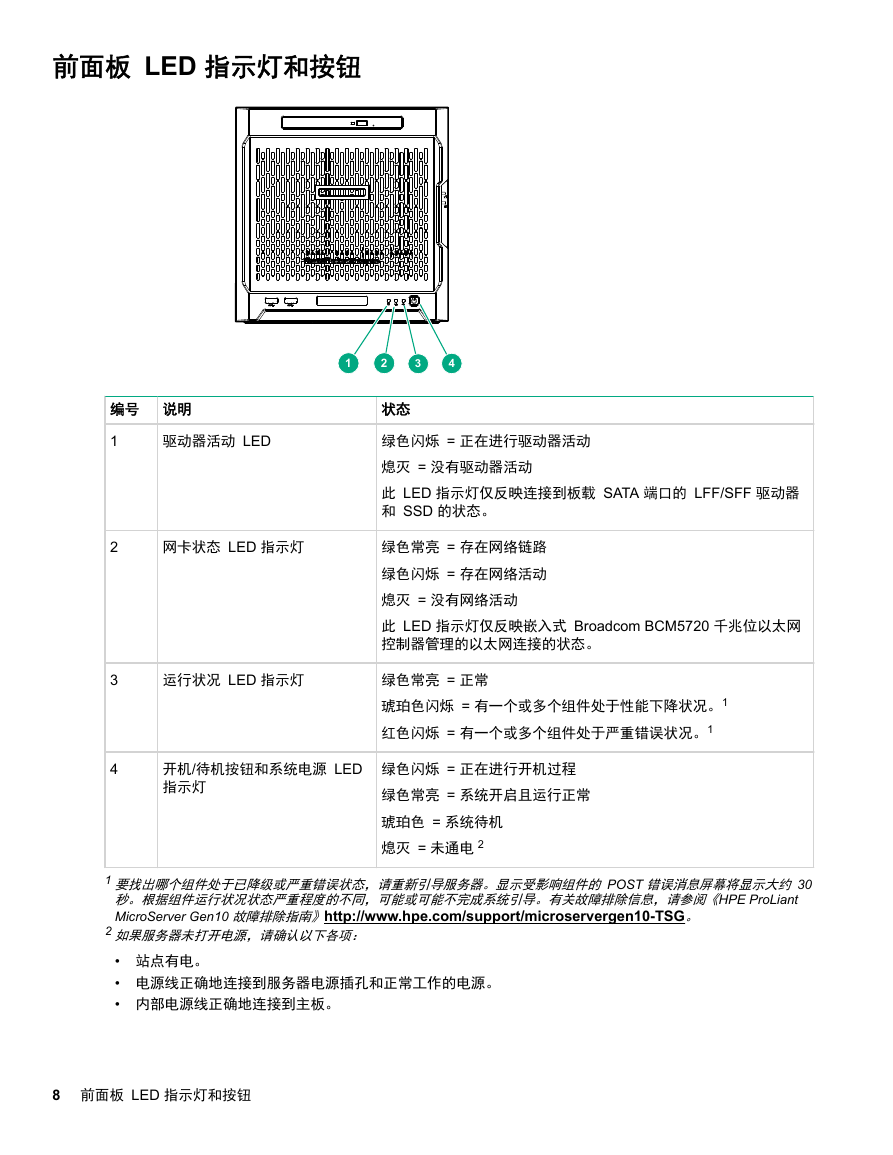

前面板 LED 指示灯和按钮编号说明状态 1 2 3 4 驱动器活动 LED 网卡状态 LED 指示灯运行状况 LED 指示灯绿色闪烁 = 正在进行驱动器活动熄灭 = 没有驱动器活动此 LED 指示灯仅反映连接到板载 SATA 端口的 LFF/SFF 驱动器和 SSD 的状态。绿色常亮 = 存在网络链路绿色闪烁 = 存在网络活动熄灭 = 没有网络活动此 LED 指示灯仅反映嵌入式 Broadcom BCM5720 千兆位以太网控制器管理的以太网连接的状态。绿色常亮 = 正常琥珀色闪烁 = 有一个或多个组件处于性能下降状况。1 红色闪烁 = 有一个或多个组件处于严重错误状况。1 开机/待机按钮和系统电源 LED 指示灯绿色闪烁 = 正在进行开机过程绿色常亮 = 系统开启且运行正常琥珀色 = 系统待机熄灭 = 未通电 2 1 要找出哪个组件处于已降级或严重错误状态，请重新引导服务器。显示受影响组件的 POST 错误消息屏幕将显示大约 30 秒。根据组件运行状况状态严重程度的不同，可能或可能不完成系统引导。有关故障排除信息，请参阅《HPE ProLiant MicroServer Gen10 故障排除指南》http://www.hpe.com/support/microservergen10-TSG。 2 如果服务器未打开电源，请确认以下各项： • 站点有电。 • 电源线正确地连接到服务器电源插孔和正常工作的电源。 • 内部电源线正确地连接到主板。 8 前面板 LED 指示灯和按钮 1234
