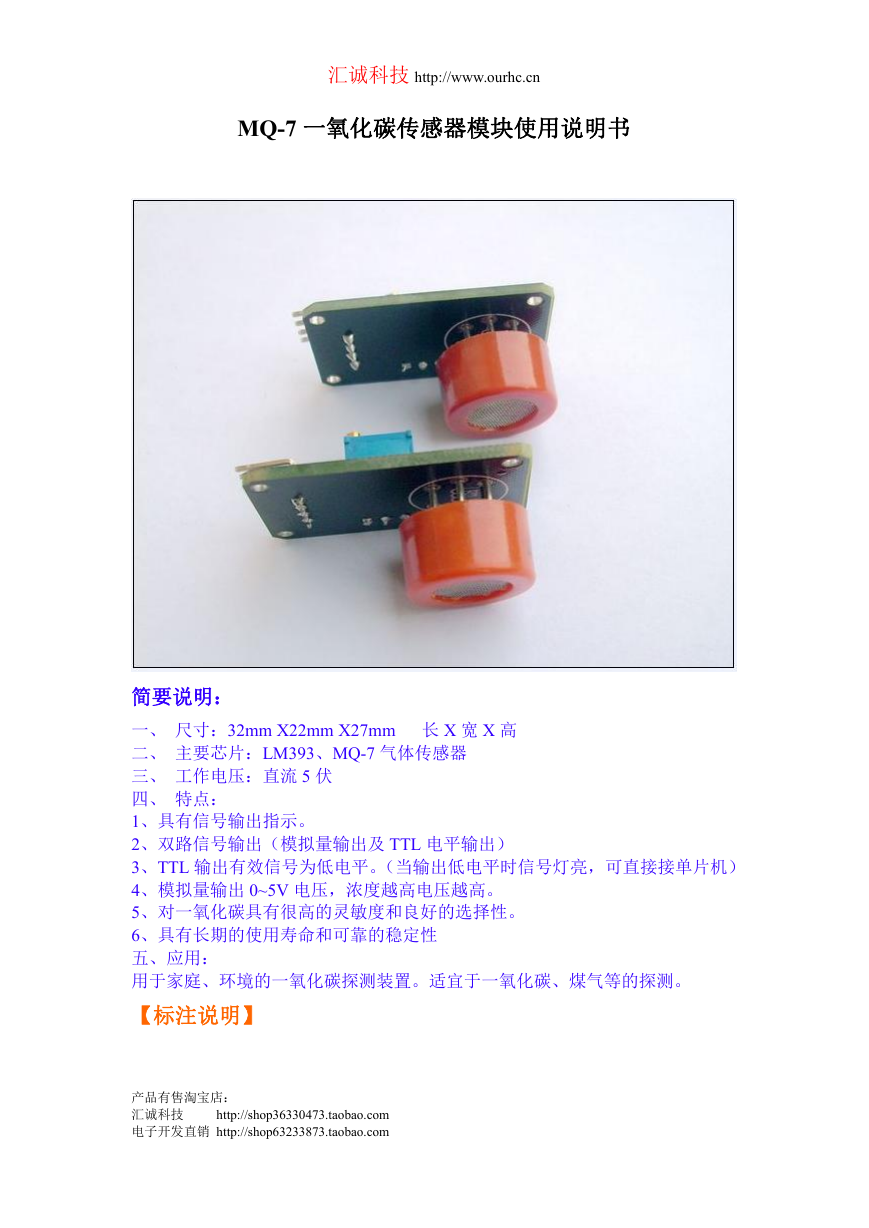

汇诚科技 http://www.ourhc.cn MQ-7 一氧化碳传感器模块使用说明书简要说明：一、尺寸：32mm X22mm X27mm 长 X 宽 X 高二、主要芯片：LM393、MQ-7 气体传感器三、工作电压：直流 5 伏四、特点： 1、具有信号输出指示。 2、双路信号输出（模拟量输出及 TTL 电平输出） 3、TTL 输出有效信号为低电平。（当输出低电平时信号灯亮，可直接接单片机） 4、模拟量输出 0~5V 电压，浓度越高电压越高。 5、对一氧化碳具有很高的灵敏度和良好的选择性。 6、具有长期的使用寿命和可靠的稳定性五、应用：用于家庭、环境的一氧化碳探测装置。适宜于一氧化碳、煤气等的探测。【标注说明】产品有售淘宝店： http://shop36330473.taobao.com 汇诚科技电子开发直销 http://shop63233873.taobao.com

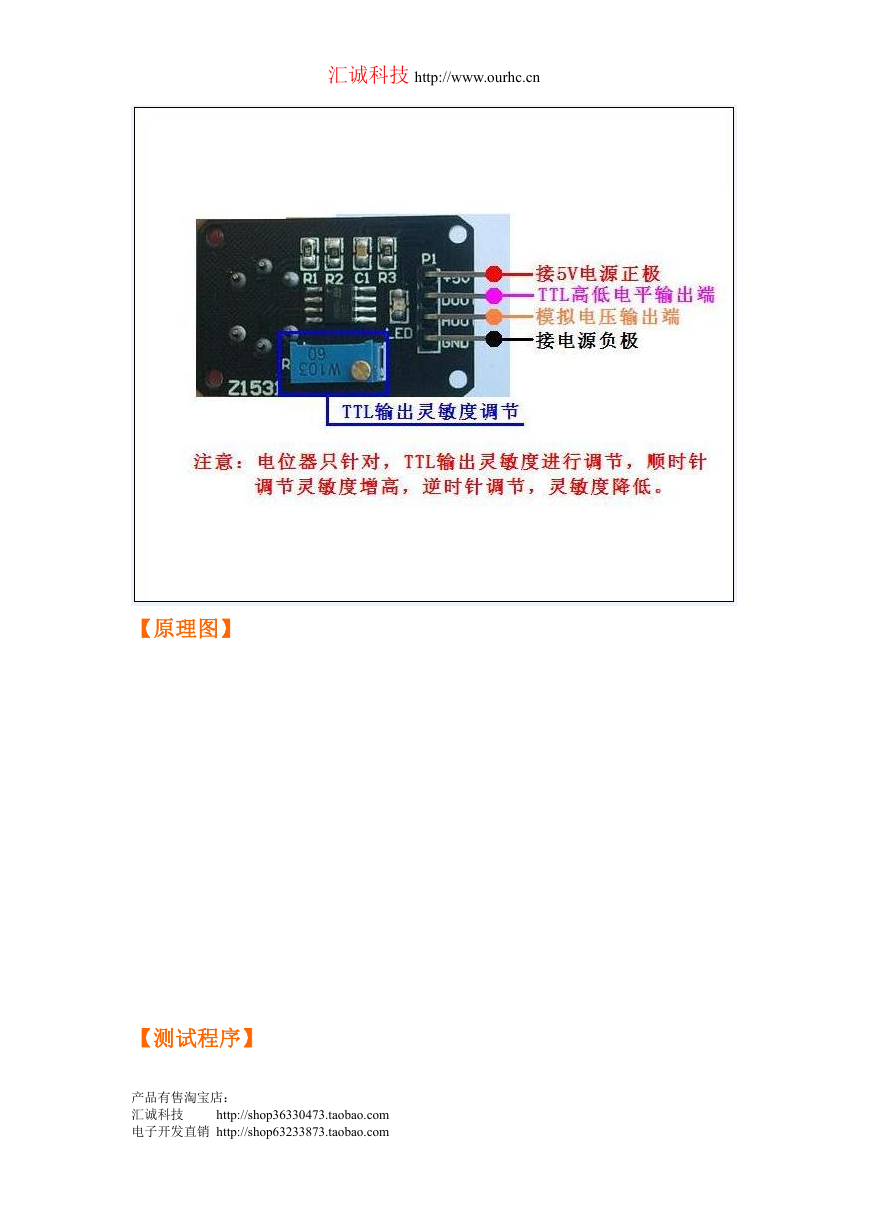

汇诚科技 http://www.ourhc.cn 【原理图】【测试程序】产品有售淘宝店： http://shop36330473.taobao.com 汇诚科技电子开发直销 http://shop63233873.taobao.com A B H 1 3 6 4 5 2 Q M - N 1 0 V C C V C C V C C R 3 L E D C 1 V C C 2 3 4 1 8 U 1 A R 1 1 2 3 4 P 1 R p 汇诚科技网址： h t t p : / / w w w . o u r h c . c n 产品有售淘宝店： h t t p : / / s h o p 3 6 3 3 0 4 7 3 . t a o b a o . c o m R 2 + 5 V D O U T A O U T G N D

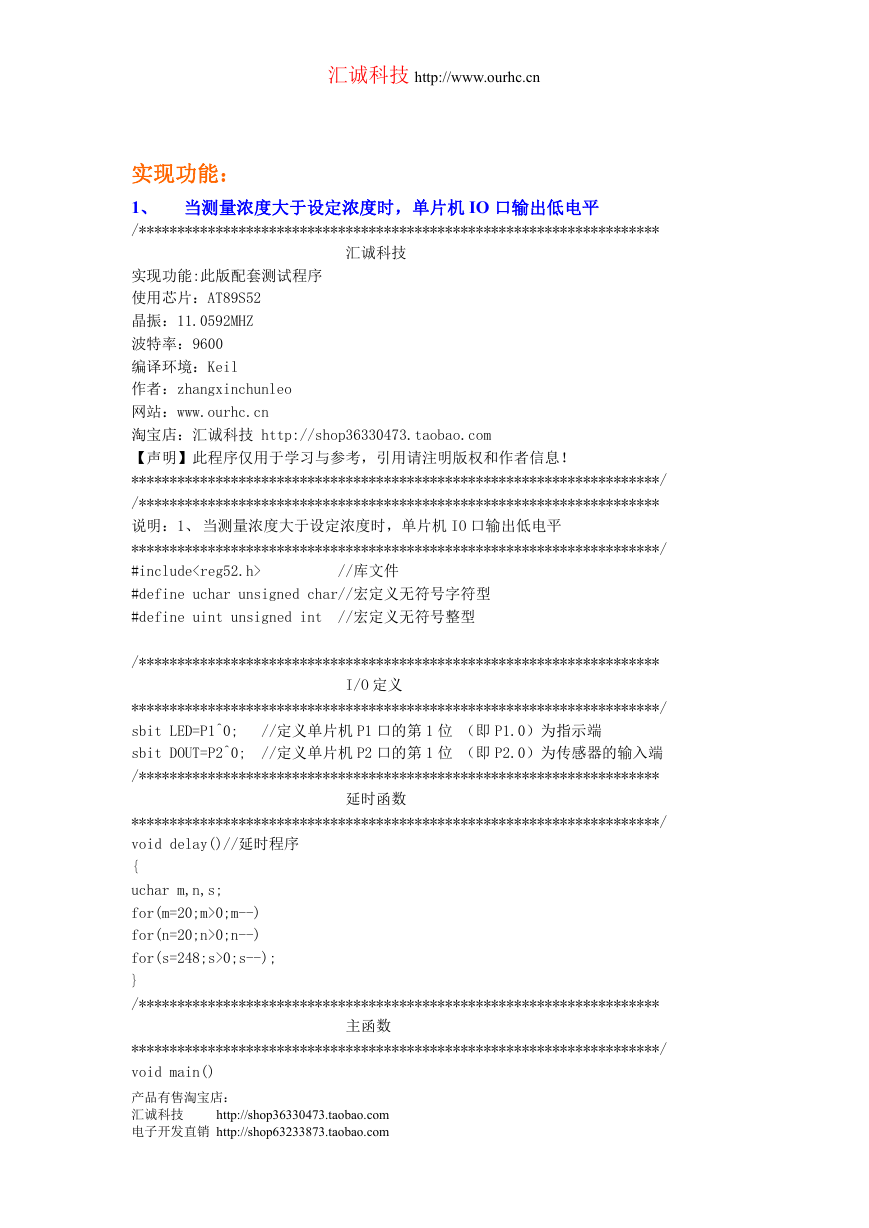

汇诚科技 http://www.ourhc.cn 实现功能： 1、当测量浓度大于设定浓度时，单片机 IO 口输出低电平 /******************************************************************** 汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52 晶振：11.0592MHZ 波特率：9600 编译环境：Keil 作者：zhangxinchunleo 网站：www.ourhc.cn 淘宝店：汇诚科技 http://shop36330473.taobao.com 【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！ *********************************************************************/ /******************************************************************** 说明：1、当测量浓度大于设定浓度时，单片机 IO 口输出低电平 *********************************************************************/ #include #define uchar unsigned char//宏定义无符号字符型 #define uint unsigned int //宏定义无符号整型 //库文件 /******************************************************************** I/O 定义 *********************************************************************/ //定义单片机 P1 口的第 1 位（即 P1.0）为指示端 sbit LED=P1^0; sbit DOUT=P2^0; //定义单片机 P2 口的第 1 位（即 P2.0）为传感器的输入端 /******************************************************************** 延时函数 *********************************************************************/ void delay()//延时程序 { uchar m,n,s; for(m=20;m>0;m--) for(n=20;n>0;n--) for(s=248;s>0;s--); } /******************************************************************** 主函数 *********************************************************************/ void main() 产品有售淘宝店： http://shop36330473.taobao.com 汇诚科技电子开发直销 http://shop63233873.taobao.com

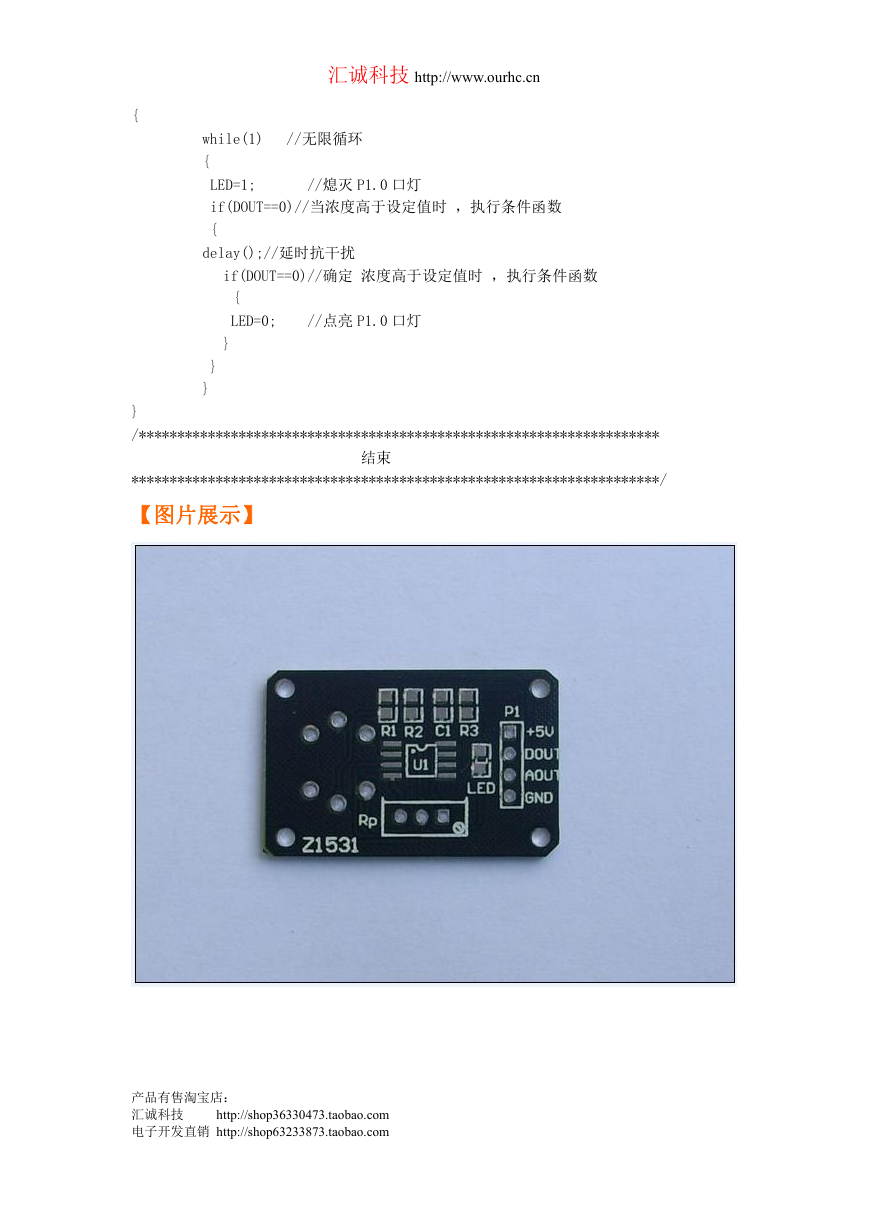

汇诚科技 http://www.ourhc.cn { while(1) { //无限循环 //熄灭 P1.0 口灯 LED=1; if(DOUT==0)//当浓度高于设定值时，执行条件函数 { delay();//延时抗干扰 if(DOUT==0)//确定浓度高于设定值时，执行条件函数 { LED=0; //点亮 P1.0 口灯 } } } } /******************************************************************** 结束 *********************************************************************/ 【图片展示】产品有售淘宝店： http://shop36330473.taobao.com 汇诚科技电子开发直销 http://shop63233873.taobao.com

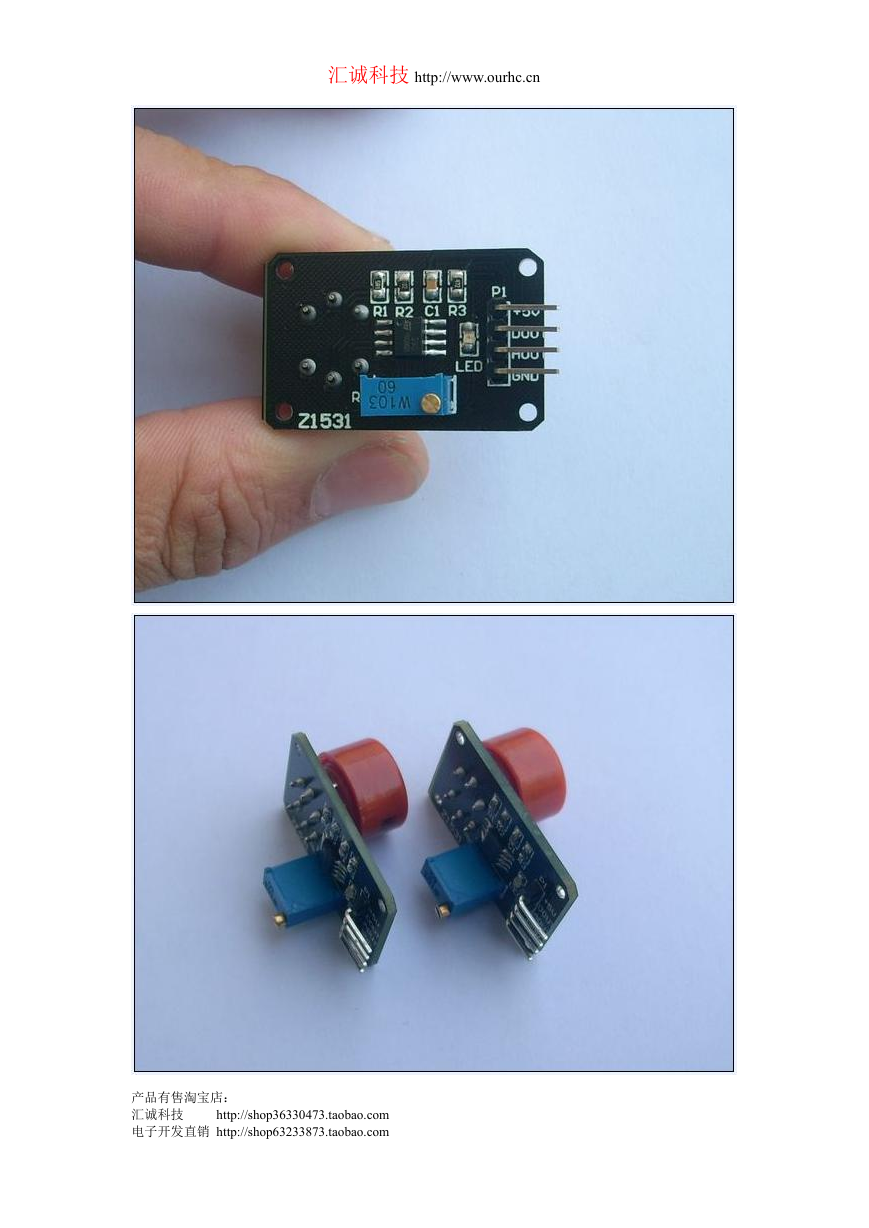

汇诚科技 http://www.ourhc.cn 产品有售淘宝店： http://shop36330473.taobao.com 汇诚科技电子开发直销 http://shop63233873.taobao.com
