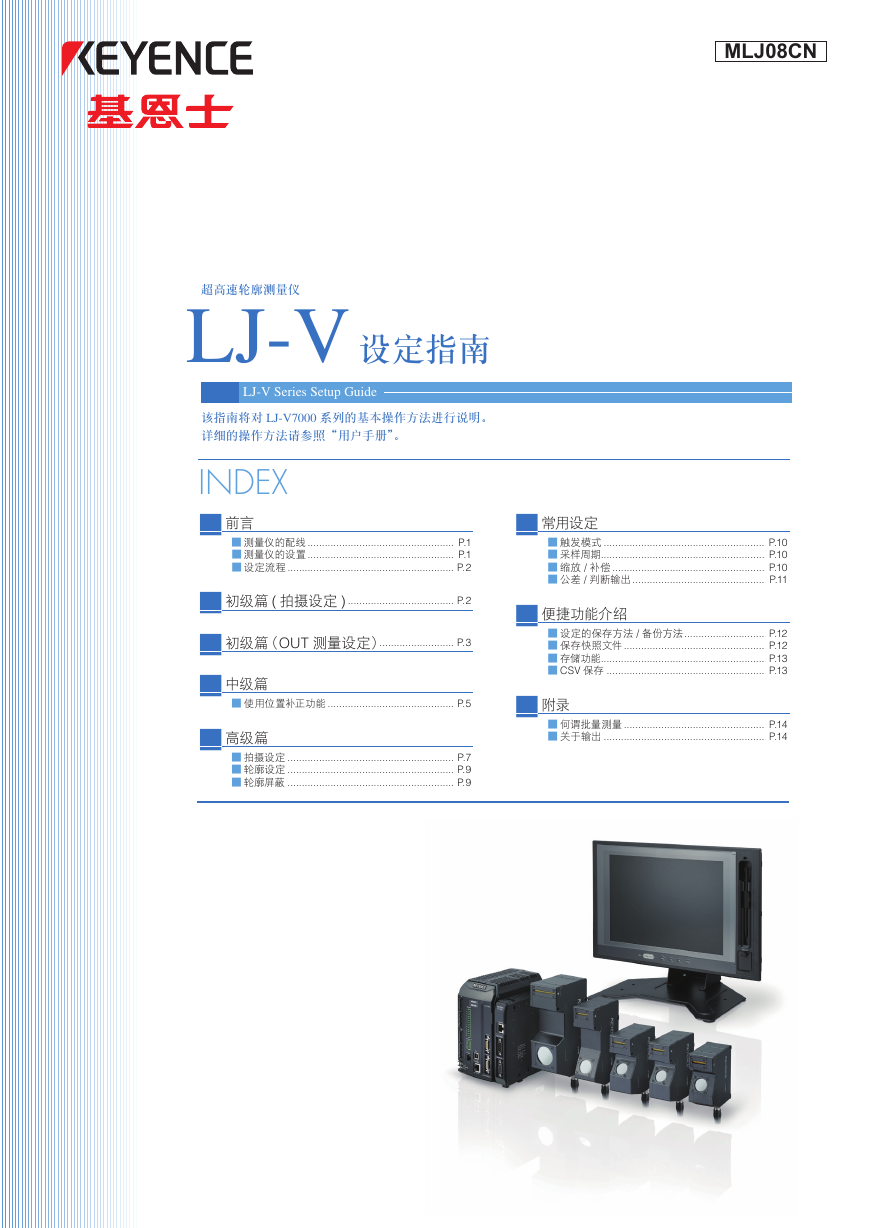

MLJ08CN ■■ 常用设定 ■■ 触发模式■........................................................ ■P.10 ■■ 采样周期......................................................... ■P.10 ■■ 缩放 / 补偿■..................................................... ■P.10 ■■ 公差 / 判断输出■.............................................. ■P.11 ■■ 便捷功能介绍 ■■ 设定的保存方法 / 备份方法■............................ ■P.12 ■■ 保存快照文件■................................................. ■P.12 ■■ 存储功能......................................................... ■P.13 ■■ CSV 保存■....................................................... ■P.13 ■■ 附录 ■■ 何谓批量测量■................................................. ■P.14 ■■ 关于输出■........................................................ ■P.14 超高速轮廓测量仪 LJ-V 设定指南 LJ-V Series Setup Guide 该指南将对 LJ-V7000 系列的基本操作方法进行说明。详细的操作方法请参照“用户手册”。 INDEX ■■ 前言 ■■ 测量仪的配线■................................................... ■P.1 ■■ 测量仪的设置■................................................... ■P.1 ■■ 设定流程■..........................................................■P.2 ■■ 初级篇 ( 拍摄设定 )■.....................................■P.2 ■■ 初级篇（OUT■测量设定）■..........................■P.3 ■■ 中级篇 ■■ 高级篇 ■■ 使用位置补正功能■............................................■P.5 ■■ 拍摄设定■..........................................................■P.7 ■■ 轮廓设定■..........................................................■P.9 ■■ 轮廓屏蔽■..........................................................■P.9

前言测量仪的配线详情请参照用户手册第 2 章。请按如下所述进行测量仪的配线、连接。 USB 电缆或 Ethernet 电缆安装步骤请参照用户手册 1-11。请将附带的 LJ-H2（LJ-Navigator2）安装至 PC 上。测量仪的设置请接通电源，并启动控制器。请在 PC 上启动 LJ-Navigator2。请确认 LJ-Navigator2 的“显示轮廓”窗口。 LJ-Navigator2 启动时显示 “控制器连接失败。是否重新连接？”的信息时，请确认下述内容后选择“是”。 * 没有出现“显示轮廓”窗口时请点击下列“轮廓”图标。 ■控制器的电源是否接通。 ■是否用 USB 电缆或 ■■■■信设定”是否正确。 ■■■■Ethernet 电缆连接 PC■ ■■■■和控制器。 ■Ethernet 连接时“PC 通请将传感头固定在夹具上，将测量目标物设置在测量范围内。（安装相关注意事项请参照用户手册 2-2。）如果测量目标物进入测量范围内，传感头上的 LED 亮绿色灯（或橙色灯）。请确认传感头的 LED 亮灯，“显示轮廓窗口”上显示目标物的轮廓。 < 测量范围 >　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　■■单位 [mm] LJ-V7020K LJ-V7020 LJ-V7060K LJ-V7060 LJ-V7080 LJ-V7200 LJ-V7300 A B C D E 24.2 4.6 6.5 7 7.5 20 5.2 6.5 7 7.5 54.6 15.2 8 14 8 60 16 13.5 15 15 80 46 25 32 39 200 96 51 62 73 300 290 110 180 240 A 基准距离 B 测量距离 C D E 显示“由于下述原因，与控制器通信失败”、“所连接的传感头型号与上次启动时不一致”时，」请点击“OK”。之后选择“是”。 1

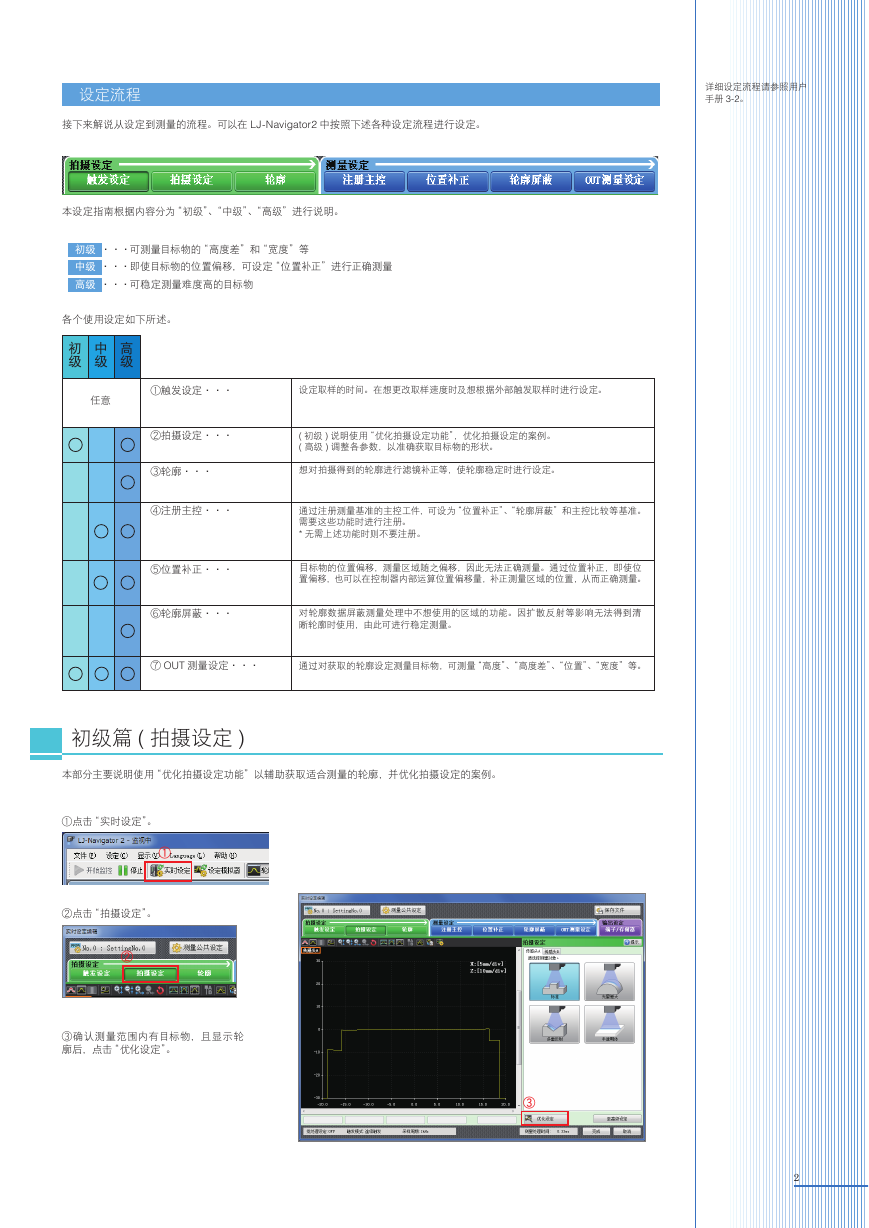

设定流程接下来解说从设定到测量的流程。可以在 LJ-Navigator2 中按照下述各种设定流程进行设定。详细设定流程请参照用户手册 3-2。本设定指南根据内容分为“初级”、“中级”、“高级”进行说明。　■初级 ···可测量目标物的“高度差”和“宽度”等　■中级 ···即使目标物的位置偏移，可设定“位置补正”进行正确测量　■高级 ···可稳定测量难度高的目标物各个使用设定如下所述。初级中级高级任意 ①触发设定··· ②拍摄设定··· 设定取样的时间。在想更改取样速度时及想根据外部触发取样时进行设定。 ( 初级 ) 说明使用“优化拍摄设定功能”，优化拍摄设定的案例。 ( 高级 )■调整各参数，以准确获取目标物的形状。 ③轮廓··· 想对拍摄得到的轮廓进行滤镜补正等，使轮廓稳定时进行设定。 ④注册主控··· 通过注册测量基准的主控工件，可设为“位置补正”、“轮廓屏蔽”和主控比较等基准。需要这些功能时进行注册。 * 无需上述功能时则不要注册。 ⑤位置补正··· 目标物的位置偏移，测量区域随之偏移，因此无法正确测量。通过位置补正，即使位置偏移，也可以在控制器内部运算位置偏移量，补正测量区域的位置，从而正确测量。 ⑥轮廓屏蔽··· 对轮廓数据屏蔽测量处理中不想使用的区域的功能。因扩散反射等影响无法得到清晰轮廓时使用，由此可进行稳定测量。 ⑦ OUT 测量设定··· 通过对获取的轮廓设定测量目标物，可测量“高度”、“高度差”、“位置”、“宽度”等。初级篇 ( 拍摄设定 ) 本部分主要说明使用“优化拍摄设定功能”以辅助获取适合测量的轮廓，并优化拍摄设定的案例。 ①点击“实时设定”。 ① ②点击“拍摄设定”。 ② ③确认测量范围内有目标物，且显示轮廓后，点击“优化设定”。 ③ 2

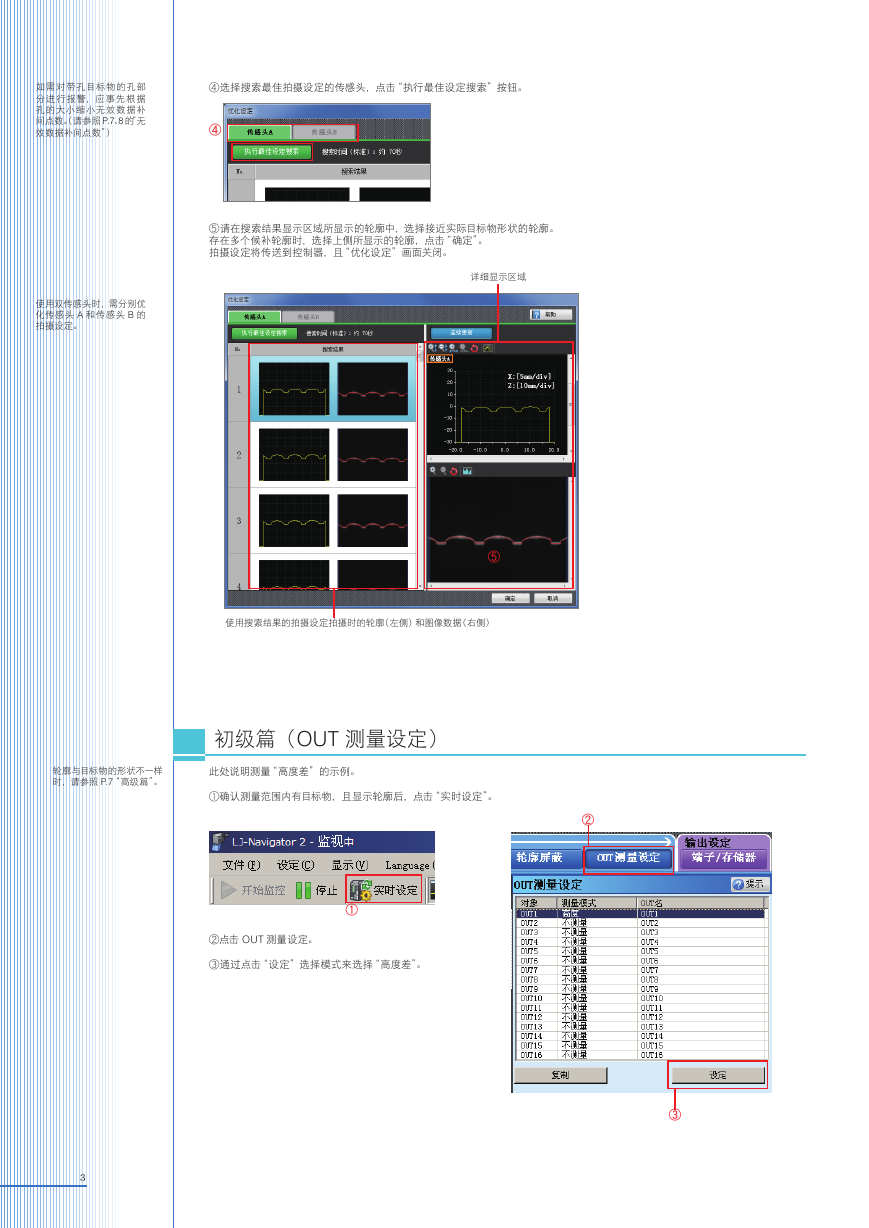

如需对带孔目标物的孔部分进行报警，应事先根据孔的大小缩小无效数据补间点数。（请参照 P.7、8 的“无效数据补间点数”） ④选择搜索最佳拍摄设定的传感头，点击“执行最佳设定搜索”按钮。 ④ ⑤请在搜索结果显示区域所显示的轮廓中，选择接近实际目标物形状的轮廓。存在多个候补轮廓时，选择上侧所显示的轮廓，点击“确定”。拍摄设定将传送到控制器，且“优化设定”画面关闭。详细显示区域使用双传感头时，需分别优化传感头 A 和传感头 B 的拍摄设定。 ⑤ 使用搜索结果的拍摄设定拍摄时的轮廓（左侧）和图像数据（右侧）初级篇（OUT■测量设定）轮廓与目标物的形状不一样时，请参照 P.7“高级篇”。此处说明测量“高度差”的示例。 ①确认测量范围内有目标物，且显示轮廓后，点击“实时设定”。 ② ① ②点击 OUT 测量设定。 ③通过点击“设定”选择模式来选择“高度差”。 3 ③

区域的详细移动方法请参照用户手册 3-12。没有显示测量值时，请点击 “测量值”图标。公差和缩放的设定请参照用户手册 P.10、11。 ④拖曳各个区域，移动至想测量的位置。　* 拖曳区域的框内即可移动区域。　* 拖曳区域的框可放大、缩小区域。　* 如果测量目标区域高于标准目标区域，则测量值为正数。 ⑤点击“设定”，设定各个区域的测量目标。分别切换测量目标、标准目标的标签进行设定。请从下列项目中选择。 ⑤ ⑤ ⑤ ⑥显示测量值。如果没有问题，点击“确定”后点击“完成”。 ⑦显示测量值。 ⑦ ⑥ ⑥ 测量内容类型 ④ 根据想测量的位置设定区域。 * 除了“高度差”外，还可进行如下各种测量。 ■■详情请参照用户手册 6-36。 4

中级篇使用位置补正功能接下来说明位置补正的使用方法，即使目标物的位置偏移也可以稳定检测。 ①点击“实时设定”。 ②将测量基准的主控工件放置在测量范围内，点击“注册主控”，注册形状波形（轮廓）。　如果形状正确显示，就点击“注册”。 ③点击“位置补正”后点击“设定”。 ④设定补正处理顺序。　步骤处理顺序请参照下述流程。目标物有倾斜的可能性吗？没有目标物只可能左右偏移 → X 补正目标物只可能上下偏移 → Z 补正目标物可能左右较大偏移，上下微小偏移 → X → Z 补正有目标物可能上下较大偏移，左右微小偏移 → Z → X 补正针对目标物的特征点进行补正。特征点：“峰值”、“谷值”、“弯曲点”、“交点”、“切点” → 特征点补正 *详情请参照用户手册 6-10。使用目标物的直线部分补正倾斜。该区域有左右偏移的可能性吗？预备补正：ON 补正：ON 有 * 预备补正是对补正区域左右方向的偏移进行补正的功能。没有补正：ON 想微调整目标物偏移时，可并用补正（预备补正）＋上述 5 个位置补正。 ⑤接下来说明设定■ ■预备补正：ON、■ ■补正：ON 的情况。　在下列窗口中将■ ■补正、预备补正设为 ON，然后点击“OK”。 5

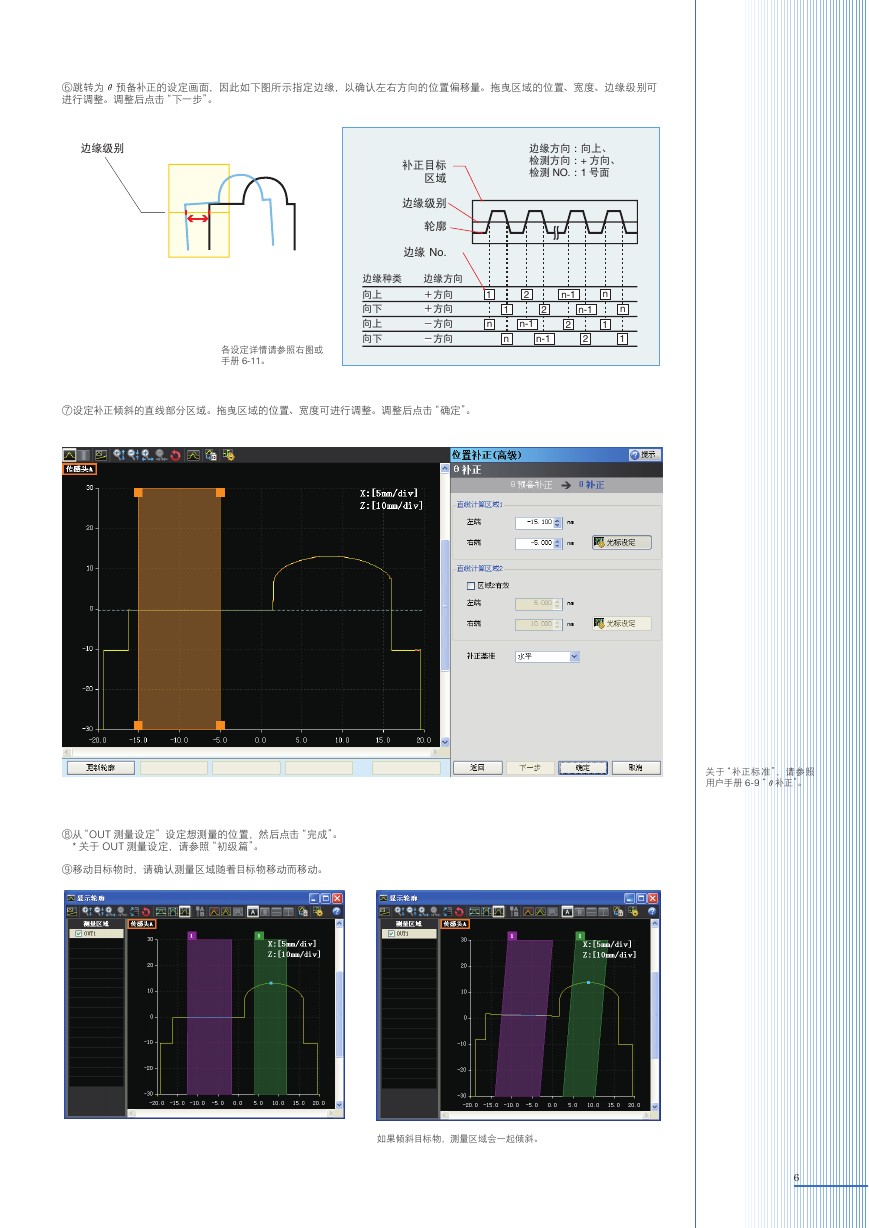

⑥跳转为■ ■ 预备补正的设定画面，因此如下图所示指定边缘，以确认左右方向的位置偏移量。拖曳区域的位置、宽度、边缘级别可进行调整。调整后点击“下一步”。边缘级别边缘方向：向上、检测方向：+ 方向、检测 NO. ：1 号面补正目标区域边缘级别轮廓边缘 No. 边缘种类向上向下向上向下边缘方向＋方向＋方向－方向－方向 1 n 2 n-1 n-1 2 n-1 2 n-1 2 1 n n 1 n 1 各设定详情请参照右图或手册 6-11。 ⑦设定补正倾斜的直线部分区域。拖曳区域的位置、宽度可进行调整。调整后点击“确定”。 ⑧从“OUT 测量设定”设定想测量的位置，然后点击“完成”。　* 关于 OUT 测量设定，请参照“初级篇”。 ⑨移动目标物时，请确认测量区域随着目标物移动而移动。关于“补正标准”，请参照用户手册 6-9“■ ■补正”。如果倾斜目标物，测量区域会一起倾斜。 6

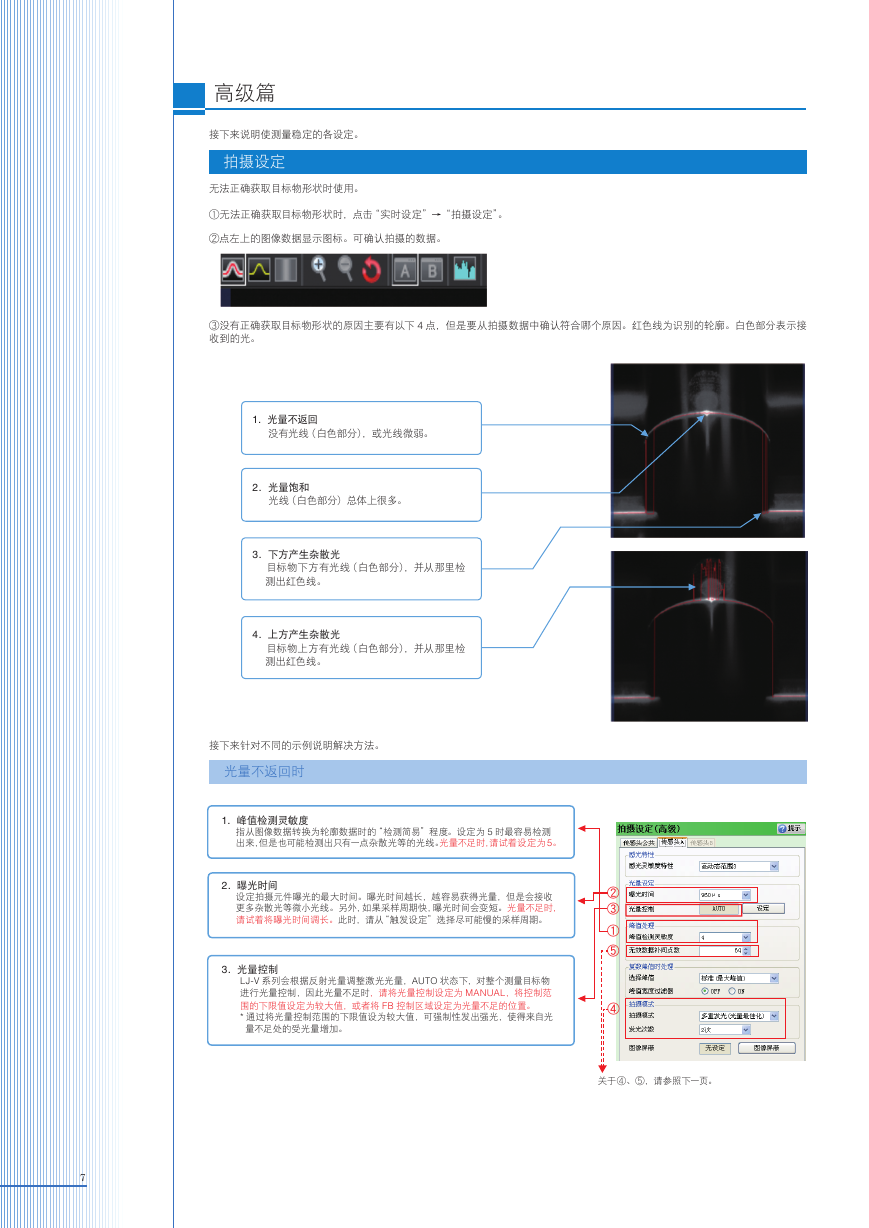

高级篇接下来说明使测量稳定的各设定。拍摄设定无法正确获取目标物形状时使用。 ①无法正确获取目标物形状时，点击“实时设定” “拍摄设定”。 ②点左上的图像数据显示图标。可确认拍摄的数据。 ③没有正确获取目标物形状的原因主要有以下 4 点，但是要从拍摄数据中确认符合哪个原因。红色线为识别的轮廓。白色部分表示接收到的光。 1．光量不返回　■■没有光线（白色部分），或光线微弱。 2．光量饱和　■■光线（白色部分）总体上很多。 3．下方产生杂散光　■ 目标物下方有光线（白色部分），并从那里检■ 　■测出红色线。 4．上方产生杂散光　■ 目标物上方有光线（白色部分），并从那里检■ 　■测出红色线。接下来针对不同的示例说明解决方法。光量不返回时 1．峰值检测灵敏度　■■指从图像数据转换为轮廓数据时的“检测简易”程度。设定为 5 时最容易检测■ 　■■出来，但是也可能检测出只有一点杂散光等的光线。光量不足时，请试着设定为 5。 2．曝光时间　■■设定拍摄元件曝光的最大时间。曝光时间越长，越容易获得光量，但是会接收■ 　■■更多杂散光等微小光线。另外，如果采样周期快，曝光时间会变短。光量不足时，　■■请试着将曝光时间调长。此时，请从“触发设定”选择尽可能慢的采样周期。 3．光量控制　　LJ-V 系列会根据反射光量调整激光光量，AUTO 状态下，对整个测量目标物■ 　　进行光量控制，因此光量不足时，请将光量控制设定为 MANUAL，将控制范　　围的下限值设定为较大值，或者将 FB 控制区域设定为光量不足的位置。　　* 通过将光量控制范围的下限值设为较大值，可强制性发出强光，使得来自光■ 　　■■量不足处的受光量增加。 ② ③ ① ⑤ ④ 关于④、⑤，请参照下一页。 7
