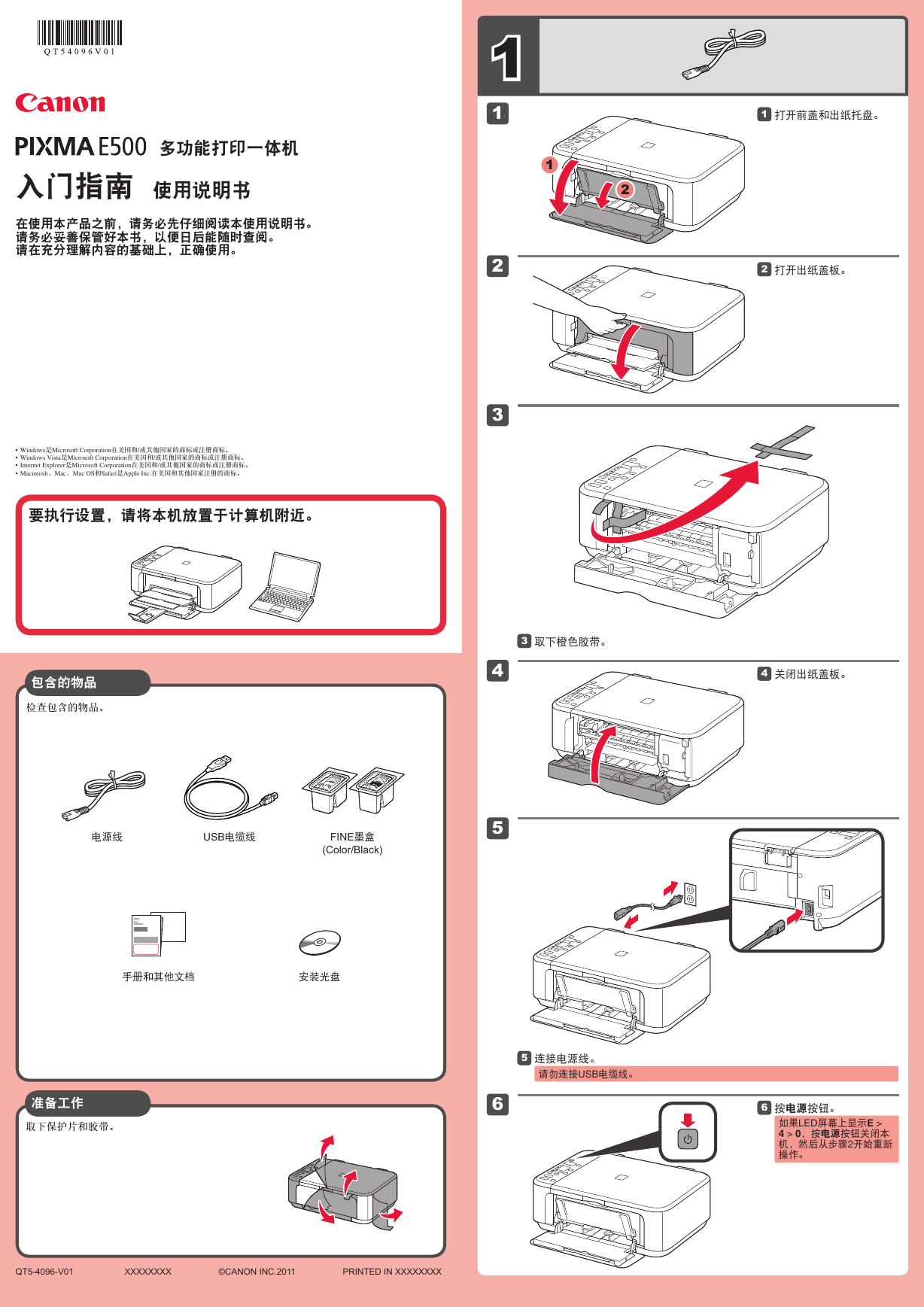

1 1 1 2 11 打开前盖和出纸托盘。 22 打开出纸盖板。 33 取下橙色胶带。 44 关闭出纸盖板。 55 连接电源线。 请勿连接USB电缆线。 66 按电源按钮。 如果LED屏幕上显示E > 4 > 0，按电源按钮关闭本 机，然后从步骤2开始重新 操作。 多功能打印一体机 入门指南 使用说明书 在使用本产品之前，请务必先仔细阅读本使用说明书。 请务必妥善保管好本书，以便日后能随时查阅。 请在充分理解内容的基础上，正确使用。 • • • • Windows是Microsoft Corporation在美国和/或其他国家的商标或注册商标。 Windows Vista是Microsoft Corporation在美国和/或其他国家的商标或注册商标。 Internet Explorer是Microsoft Corporation在美国和/或其他国家的商标或注册商标。 Macintosh、Mac、Mac OS和Safari是Apple Inc.在美国和其他国家注册的商标。 要执行设置，请将本机放置于计算机附近。 包含的物品 检查包含的物品。 电源线 USB电缆线 FINE墨盒 (Color/Black) 手册和其他文档 安装光盘 准备工作 取下保护片和胶带。 QT5-4096-V01 XXXXXXXX ©CANON INC.2011 PRINTED IN XXXXXXXX 2 3 4 5 6 

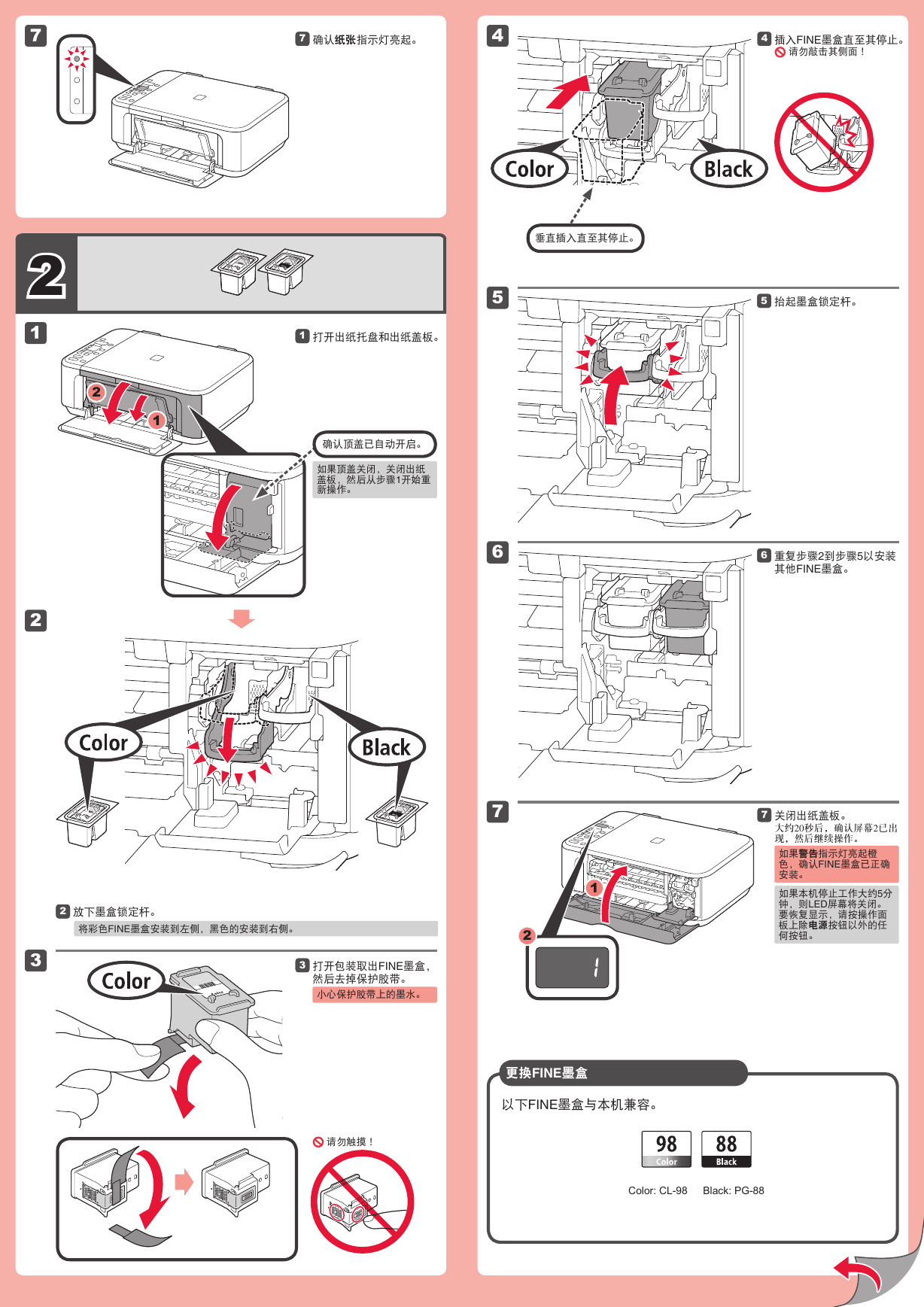

44 插入FINE墨盒直至其停止。 请勿敲击其侧面！ 垂直插入直至其停止。 55 抬起墨盒锁定杆。 7 2 1 77 确认纸张指示灯亮起。 2 1 11 打开出纸托盘和出纸盖板。 确认顶盖已自动开启。 如果顶盖关闭，关闭出纸 盖板，然后从步骤1开始重 新操作。 4 5 6 7 66 重复步骤2到步骤5以安装 其他FINE墨盒。 77 关闭出纸盖板。 大约20秒后，确认屏幕2已出 现，然后继续操作。 如果警告指示灯亮起橙 色，确认FINE墨盒已正确 安装。 如果本机停止工作大约5分 钟，则LED屏幕将关闭。 要恢复显示，请按操作面 板上除电源按钮以外的任 何按钮。 2 3 22 放下墨盒锁定杆。 将彩色FINE墨盒安装到左侧，黑色的安装到右侧。 1 2 33 打开包装取出FINE墨盒， 然后去掉保护胶带。 小心保护胶带上的墨水。 请勿触摸！ 更换FINE墨盒 以下FINE墨盒与本机兼容。 Color: CL-98 Black: PG-88 

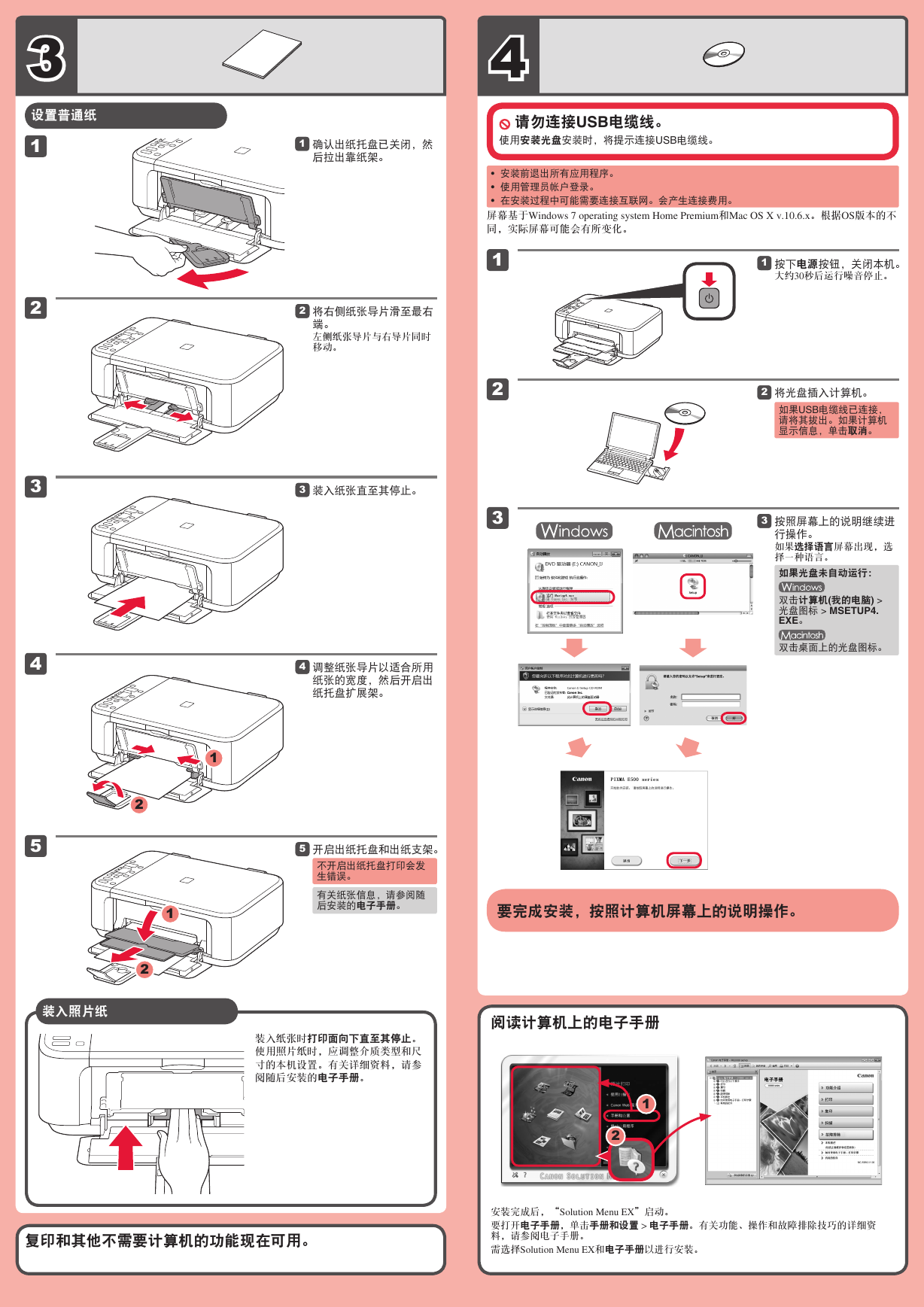

3 设置普通纸 1 2 3 4 5 4 11 确认出纸托盘已关闭，然 后拉出靠纸架。 请勿连接USB电缆线。 使用安装光盘安装时，将提示连接USB电缆线。 安装前退出所有应用程序。 使用管理员帐户登录。 在安装过程中可能需要连接互联网。会产生连接费用。 • • • 屏幕基于Windows 7 operating system Home Premium和Mac OS X v.10.6.x。根据OS版本的不 同，实际屏幕可能会有所变化。 22 将右侧纸张导片滑至最右 端。 左侧纸张导片与右导片同时 移动。 33 装入纸张直至其停止。 44 调整纸张导片以适合所用 纸张的宽度，然后开启出 纸托盘扩展架。 55 开启出纸托盘和出纸支架。 不开启出纸托盘打印会发 生错误。 有关纸张信息，请参阅随 后安装的电子手册。 1 2 1 2 1 2 3 11 按下电源按钮，关闭本机。 大约30秒后运行噪音停止。 22 33 将光盘插入计算机。 如果USB电缆线已连接， 请将其拔出。如果计算机 显示信息，单击取消。 按照屏幕上的说明继续进 行操作。 如果选择语言屏幕出现，选 择一种语言。 如果光盘未自动运行： 双击计算机(我的电脑) > 光盘图标 > MSETUP4. EXE。 双击桌面上的光盘图标。 要完成安装，按照计算机屏幕上的说明操作。 装入照片纸 阅读计算机上的电子手册 装入纸张时打印面向下直至其停止。 使用照片纸时，应调整介质类型和尺 寸的本机设置。有关详细资料，请参 阅随后安装的电子手册。 1 2 复印和其他不需要计算机的功能现在可用。 安装完成后，“Solution Menu EX”启动。 要打开电子手册，单击手册和设置 > 电子手册。有关功能、操作和故障排除技巧的详细资 料，请参阅电子手册。 需选择Solution Menu EX和电子手册以进行安装。 

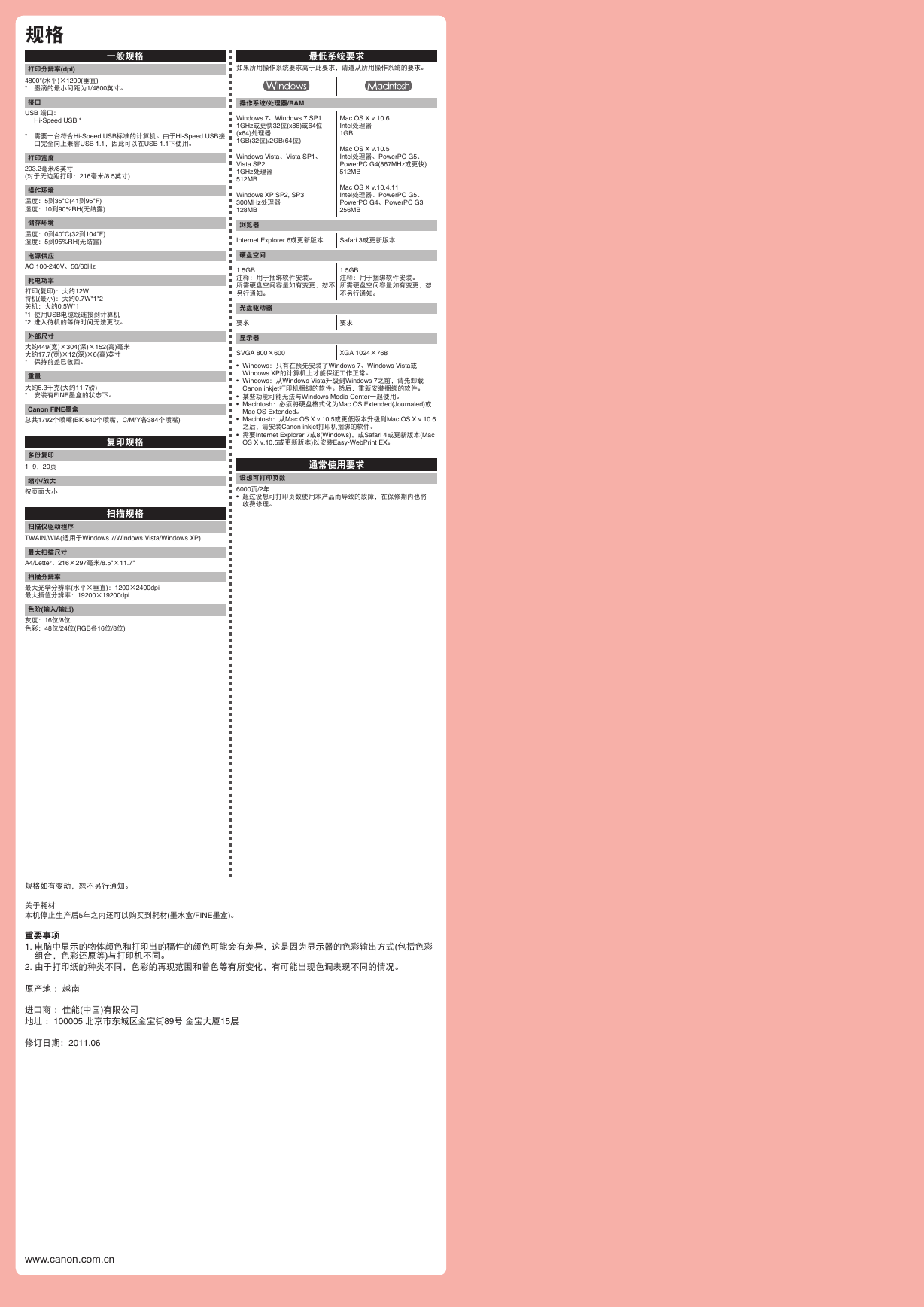

规格 一般规格 最低系统要求 如果所用操作系统要求高于此要求，请遵从所用操作系统的要求。 操作系统/处理器/RAM Windows 7、Windows 7 SP1 1GHz或更快32位(x86)或64位 (x64)处理器 1GB(32位)/2GB(64位) Windows Vista、Vista SP1、 Vista SP2 1GHz处理器 512MB Windows XP SP2, SP3 300MHz处理器 128MB 浏览器 Mac OS X v.10.6 Intel处理器 1GB Mac OS X v.10.5 Intel处理器、PowerPC G5、 PowerPC G4(867MHz或更快) 512MB Mac OS X v.10.4.11 Intel处理器、PowerPC G5、 PowerPC G4、PowerPC G3 256MB Internet Explorer 6或更新版本 Safari 3或更新版本 硬盘空间 1.5GB 注释：用于捆绑软件安装。 所需硬盘空间容量如有变更，恕不 另行通知。 1.5GB 注释：用于捆绑软件安装。 所需硬盘空间容量如有变更，恕 不另行通知。 光盘驱动器 要求 显示器 要求 SVGA 800×600 XGA 1024×768 • • • • • • Windows：只有在预先安装了Windows 7、Windows Vista或 Windows XP的计算机上才能保证工作正常。 Windows：从Windows Vista升级到Windows 7之前，请先卸载 Canon inkjet打印机捆绑的软件。然后，重新安装捆绑的软件。 某些功能可能无法与Windows Media Center一起使用。 Macintosh：必须将硬盘格式化为Mac OS Extended(Journaled)或 Mac OS Extended。 Macintosh：从Mac OS X v.10.5或更低版本升级到Mac OS X v.10.6 之后，请安装Canon inkjet打印机捆绑的软件。 需要Internet Explorer 7或8(Windows)，或Safari 4或更新版本(Mac OS X v.10.5或更新版本)以安装Easy-WebPrint EX。 通常使用要求 设想可打印页数 6000页/2年 • 超过设想可打印页数使用本产品而导致的故障，在保修期内也将 收费修理。 打印分辨率(dpi) 4800*(水平)×1200(垂直) * 墨滴的最小间距为1/4800英寸。 接口 USB 端口： Hi-Speed USB * * 需要一台符合Hi-Speed USB标准的计算机。由于Hi-Speed USB接 口完全向上兼容USB 1.1，因此可以在USB 1.1下使用。 打印宽度 203.2毫米/8英寸 (对于无边距打印：216毫米/8.5英寸) 操作环境 温度：5到35°C(41到95°F) 湿度：10到90%RH(无结露) 储存环境 温度：0到40°C(32到104°F) 湿度：5到95%RH(无结露) 电源供应 AC 100-240V、50/60Hz 耗电功率 打印(复印)：大约12W 待机(最小)：大约0.7W*1*2 关机：大约0.5W*1 *1 使用USB电缆线连接到计算机 *2 进入待机的等待时间无法更改。 外部尺寸 大约449(宽)×304(深)×152(高)毫米 大约17.7(宽)×12(深)×6(高)英寸 * 保持前盖已收回。 重量 大约5.3千克(大约11.7磅) * 安装有FINE墨盒的状态下。 Canon FINE墨盒 总共1792个喷嘴(BK 640个喷嘴，C/M/Y各384个喷嘴) 复印规格 多份复印 1- 9，20页 缩小/放大 按页面大小 扫描规格 扫描仪驱动程序 TWAIN/WIA(适用于Windows 7/Windows Vista/Windows XP) 最大扫描尺寸 A4/Letter、216×297毫米/8.5"×11.7" 扫描分辨率 最大光学分辨率(水平×垂直)：1200×2400dpi 最大插值分辨率：19200×19200dpi 色阶(输入/输出) 灰度：16位/8位 色彩：48位/24位(RGB各16位/8位) 规格如有变动，恕不另行通知。 关于耗材 本机停止生产后5年之内还可以购买到耗材(墨水盒/FINE墨盒)。 重要事项 1. 电脑中显示的物体颜色和打印出的稿件的颜色可能会有差异，这是因为显示器的色彩输出方式(包括色彩 组合，色彩还原等)与打印机不同。 2. 由于打印纸的种类不同，色彩的再现范围和着色等有所变化，有可能出现色调表现不同的情况。 原产地 ：越南 进口商 ：佳能(中国)有限公司 地址 ：100005 北京市东城区金宝街89号 金宝大厦15层 修订日期：2011.06 www.canon.com.cn
