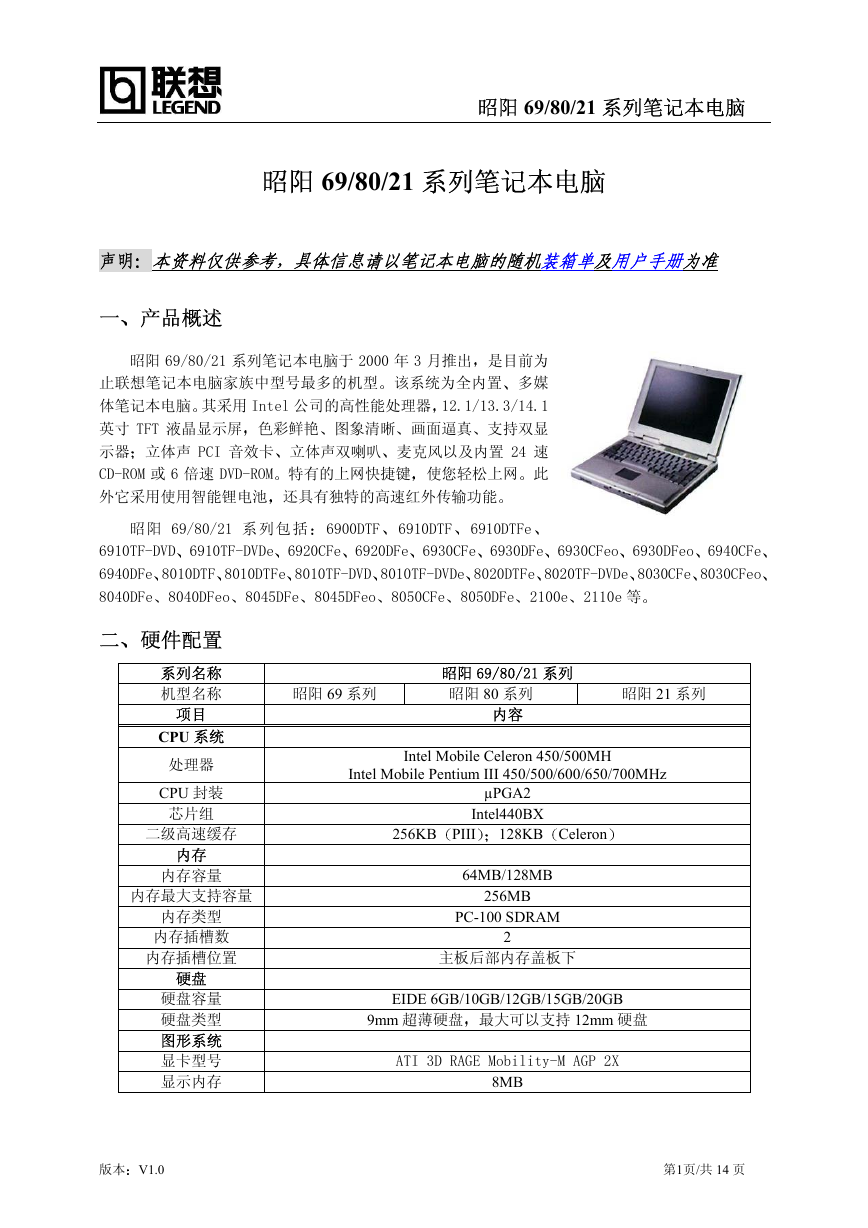

一 产品概述
昭阳 69/80/21 系列笔记本电脑于 2000 年 3 月推出 是目前为
止联想笔记本电脑家族中型号最多的机型 该系统为全内置 多媒
体笔记本电脑 其采用 Intel 公司的高性能处理器 12.1/13.3/14.1
英寸 TFT 液晶显示屏 色彩鲜艳 图象清晰 画面逼真 支持双显
示器 立体声 PCI 音效卡 立体声双喇叭 麦克风以及内置 24 速
CD-ROM 或 6 倍速 DVD-ROM 特有的上网快捷键 使您轻松上网 此
外它采用使用智能锂电池 还具有独特的高速红外传输功能
昭 阳 69/80/21 系 列 包 括 6900DTF
6910DTF
6910DTFe
6910TF-DVD 6910TF-DVDe 6920CFe 6920DFe 6930CFe 6930DFe 6930CFeo 6930DFeo 6940CFe
6940DFe 8010DTF 8010DTFe 8010TF-DVD 8010TF-DVDe 8020DTFe 8020TF-DVDe 8030CFe 8030CFeo
8040DFe
2110e 等
8045DFeo
8040DFeo
8045DFe
8050CFe
8050DFe
2100e
二 硬件配置
系列名称
机型名称
项目
CPU 系统
处理器
CPU 封装
芯片组
二级高速缓存
内存
内存容量
内存最大支持容量
内存类型
内存插槽数
内存插槽位置
硬盘
硬盘容量
硬盘类型
图形系统
显卡型号
显示内存
昭阳 69 系列
昭阳 69/80/21 系列
昭阳 80 系列
内容
昭阳 21 系列
Intel Mobile Celeron 450/500MH
Intel Mobile Pentium III 450/500/600/650/700MHz
µPGA2
Intel440BX
256KB PIII
128KB Celeron
64MB/128MB
256MB
PC-100 SDRAM
2
主板后部内存盖板下
EIDE 6GB/10GB/12GB/15GB/20GB
9mm 超薄硬盘 最大可以支持 12mm 硬盘
ATI 3D RAGE Mobility-M AGP 2X
8MB
版本 V1.0 第1页/共 14 页
昭阳 69/80/21 系列笔记本电脑
显示屏及分辨率
声音系统
声卡芯片
内置喇叭
内置麦克风
Modem/LAN
调制解调器
网卡
12.1” TFT LCD 800*600 SVGA
13.3” TFT LCD 1024*768 XGA
14.1” TFT LCD 1024*768 XGA
ESS Solo1 PCI
2 个
1 个
内置 56K Fax/Modem
无
PCMCIA 插槽数量
2 TYPE II 或 1 TYPE III 支持 Card bus 和 ZV 功能
驱动器
光盘驱动器
软盘驱动器
外部接口
串行口
并行口
PS/2 接口
显示器接口
USB 接口
扩展坞
红外端口
音频接口
视频输出
其他接口
电池
型号
规格
AC 适配器
适配器类型
输入电压
频率
输出电压
输出电流
键盘
触控板
机型尺寸
主机重量
操作系统
随机软件
随机资料
24 倍速 CD-ROM 光驱/6 倍速 DVD 光驱
内置 1.44MB 3.5”
1 个
1 个
1 个
1 个
2 个
有 但未提供此扩展设备
1 个
线路输入 麦克风和音频输出
S-Video
RJ-11
锂离子电池
3000mAh/14.4V
19V 3.16A 电源适配器
100
50
240V
60Hz
19V
3.16A
标准 87 键 Windows 95/98 键盘
鼠标触控板
304*251*40mm
2.95Kg
中文 Windows98 SE
满意办公--移动之窗 4.0
昭阳拨号
联想 DVD 播放软件 标配 DVD 机型
联想昭阳笔记本电脑用户使用手册—69/80/21 系列
昭阳笔记本驱动程序光盘
版本 V1.0 第2页/共 14 页
昭阳 69/80/21 系列笔记本电脑

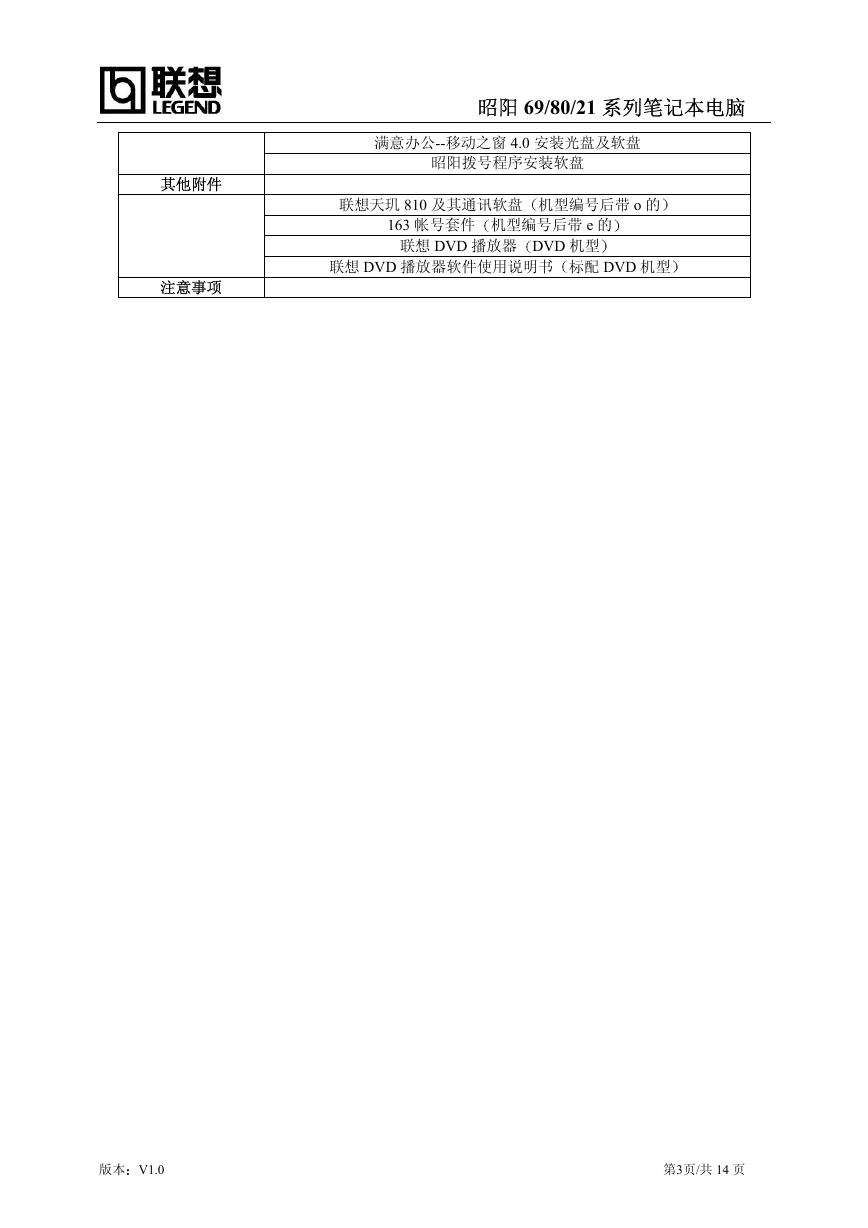

其他附件
注意事项
满意办公--移动之窗 4.0 安装光盘及软盘
昭阳拨号程序安装软盘
联想天玑 810 及其通讯软盘 机型编号后带 o 的
163 帐号套件 机型编号后带 e 的
联想 DVD 播放器 DVD 机型
联想 DVD 播放器软件使用说明书 标配 DVD 机型
版本 V1.0 第3页/共 14 页
昭阳 69/80/21 系列笔记本电脑

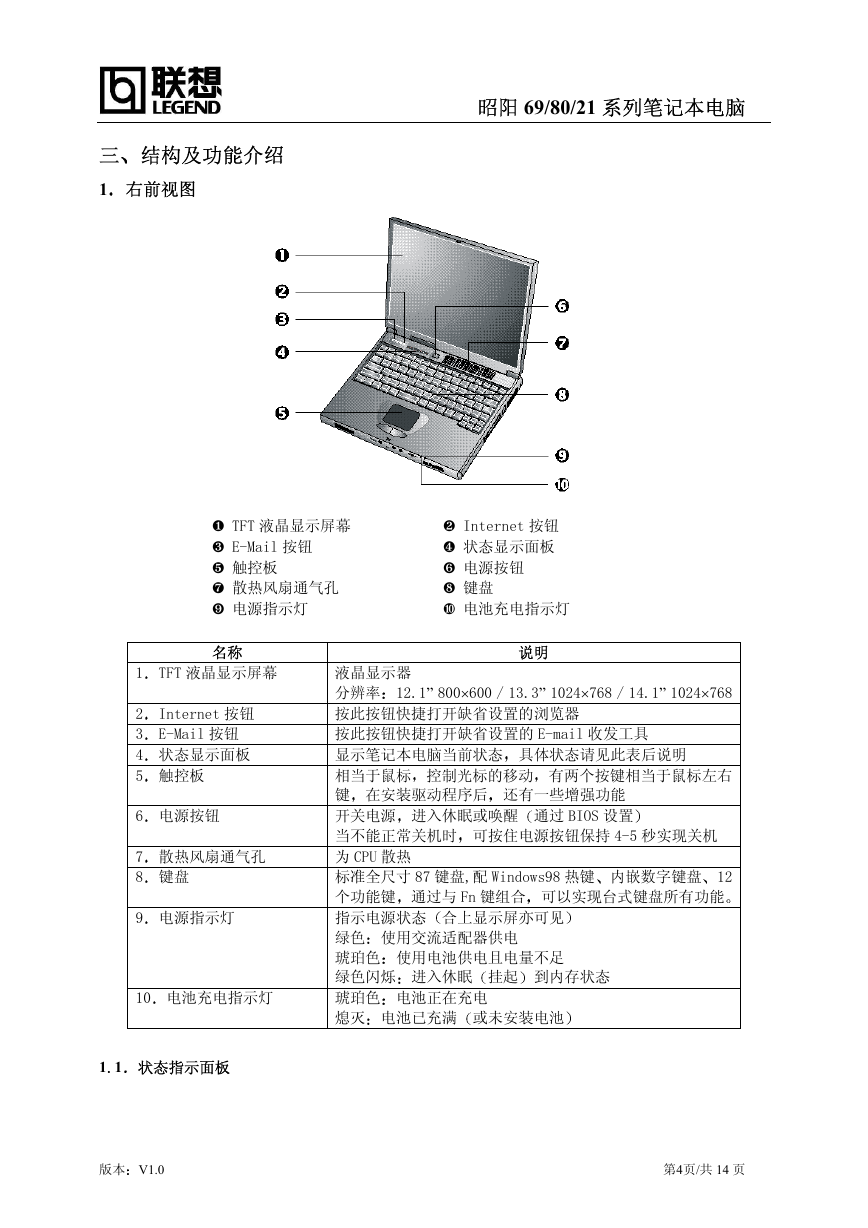

三 结构及功能介绍
1 右前视图
❶ TFT 液晶显示屏幕
❸ E-Mail 按钮
❺ 触控板
❼ 散热风扇通气孔
❾ 电源指示灯
❷ Internet 按钮
❹ 状态显示面板
❻ 电源按钮
❽ 键盘
❿ 电池充电指示灯
说明
名称
1
TFT 液晶显示屏幕
Internet 按钮
E-Mail 按钮
2
3
4 状态显示面板
5 触控板
6 电源按钮
7 散热风扇通气孔
8 键盘
9 电源指示灯
10 电池充电指示灯
1.1 状态指示面板
液晶显示器
分辨率 12.1” 800×600 / 13.3” 1024×768 / 14.1” 1024×768
按此按钮快捷打开缺省设置的浏览器
按此按钮快捷打开缺省设置的 E-mail 收发工具
显示笔记本电脑当前状态 具体状态请见此表后说明
相当于鼠标 控制光标的移动 有两个按键相当于鼠标左右
键 在安装驱动程序后 还有一些增强功能
开关电源 进入休眠或唤醒 通过 BIOS 设置
当不能正常关机时 可按住电源按钮保持 4-5 秒实现关机
为 CPU 散热
标准全尺寸 87 键盘,配 Windows98 热键 内嵌数字键盘 12
个功能键 通过与 Fn 键组合 可以实现台式键盘所有功能
指示电源状态 合上显示屏亦可见
绿色 使用交流适配器供电
琥珀色 使用电池供电且电量不足
绿色闪烁 进入休眠 挂起 到内存状态
琥珀色 电池正在充电
熄灭 电池已充满 或未安装电池
版本 V1.0 第4页/共 14 页
昭阳 69/80/21 系列笔记本电脑
❶ 硬盘状态指示
❸ 大写指示(Caps Lock)
❺ 数字键盘锁定指示(Num Lock)
❷ 软驱状态指示
❹ 卷轴指示(Scroll Lock)
名称
1 硬盘(HD LED)
2 软驱指示(FDD LED)
3 大写指示(Caps Lock)
4 卷轴指示(Scroll Lock)
5 小键盘指示(Num Lock)
说明
指示硬盘是否正在读写数据
显示是否正在访问软驱
显示键盘是否处于大写状态
显示目前是否处于卷轴状态
显示键盘是否处于使用数字键盘状态
1.2 组合功能键
笔记本电脑的键盘可以实现台式电脑键盘的所有功能 除此之外 笔记本电脑的键盘多了一个蓝
色的[Fn]功能键 而且与之配合的相关按键上都印有蓝色标志 按下 Fn 的同时按下相应的配合键
可实现许多实用功能
[Fn]+[F3] 显示方式切换 在 LCD 和外接显示器
[Fn]+[F4] 系统挂起
[Fn]+[F5] 切换显示扩展模式 即当处于低分辨率显示模式时是否扩展到全屏显示
[Fn]+[F6] 静音
[Fn]+[F8] 增加 LCD 的亮度
[Fn]+[F9] 降低 LCD 的亮度
注意 使用外接键盘时 [Fn]键可以由左[Ctrl]+左[Alt]键来模拟
1.3 上网快捷键
在键盘左上方 有两个按钮 一个为 Internet 按钮 另一个为 Email 按钮 在 Windows98 安装 Easy
Button 软件后 用户购买时已装好 按 Internet 按钮 可以调出缺省的浏览器 一般为 Internet Explorer
按 Email 按钮 可以调出缺省的 Email 收发程序 一般为 OutLook Express 关于浏览器 Internet Explorer
及邮件收发程序 OutLook Express 的设置请参考 Windows 手册或帮助 其他浏览器及邮件收发程序请
参考其说明或帮助
1.4 内嵌数字键盘
按下[Num Lock]激活数字小键盘 使用内嵌数字键盘 可以使您密集的数字输入更加方便 再次
按下[Num Lock]键可取消激活状态
1.5 触控板
版本 V1.0 第5页/共 14 页
昭阳 69/80/21 系列笔记本电脑
左键
触控板
右键
触控板(TouchPad)是一种触摸敏感的指示设备 它可以实现一般鼠标的所有功能 通过手指在
TouchPad 上的移动 能够轻松地完成鼠标的移动 通过按动 TouchPad 下方的按键 可完成相应的点
击动作 按动左 右键即相当点击鼠标的左 右键
2 正面示意图
❶ 内置扬声器
❸ 麦克风插孔
❺ 立体声线路输入插孔
❼ 音量调节钮
❷ 红外发射窗口
❹ 内置麦克风
❻ 耳机插孔
❽ 内置扬声器
说明
名称
1 内置扬声器
2 红外发射窗口
3 麦克风插孔
4 内置麦克风
5 立体声线路输入插孔
6 耳机插孔
7 音量调节钮
8 内置扬声器
左声道
可与其他配备红外传输设备的电脑进行无线文件
传输 传输速度可达 4Mb/s
连接外置麦克风
一般使用时不要将音量调至过大
接立体声线路输入
接耳机或外接扬声器
通过旋钮调节音量
右声道
版本 V1.0 第6页/共 14 页
❶
❷
❸
昭阳 69/80/21 系列笔记本电脑
3 背面示意图
❶ 扩展坞锁孔
❸ PS/2 接口
❺ 扩展坞接口
❼ 显示器接口
❾ 扩展坞锁孔
名称
1 扩展坞锁孔
2 电源适配器接口
3
4 串行口
5 扩展坞接口
6 并口
PS/2 接口
7 显示器接口
8 电视接口
4 左侧面示意图
❷ 电源适配器接口
❹ 串行口
❻ 并口
❽ 电视接口
说明
固定扩展坞
连接电源适配器
用于外接 PS/2 键盘或 PS/2 鼠标
用于外接串口鼠标等串口设备
可接扩展坞 目前没有此设备
用于接打印机等并口设备(请注意 BIOS 中并口的设
置)
用于外接显示器
用于外接具有 S-Video 接口的电视
❶ USB 接口
❸ 软驱
❷ CD-ROM 或 DVD-ROM
名称
说明
1. USB 接口
2. CD-ROM 或 DVD-ROM 配有一弹出按钮和一指示灯
3. 软驱
提供两个 USB 接口
3.5 英寸软驱
版本 V1.0 第7页/共 14 页
昭阳 69/80/21 系列笔记本电脑

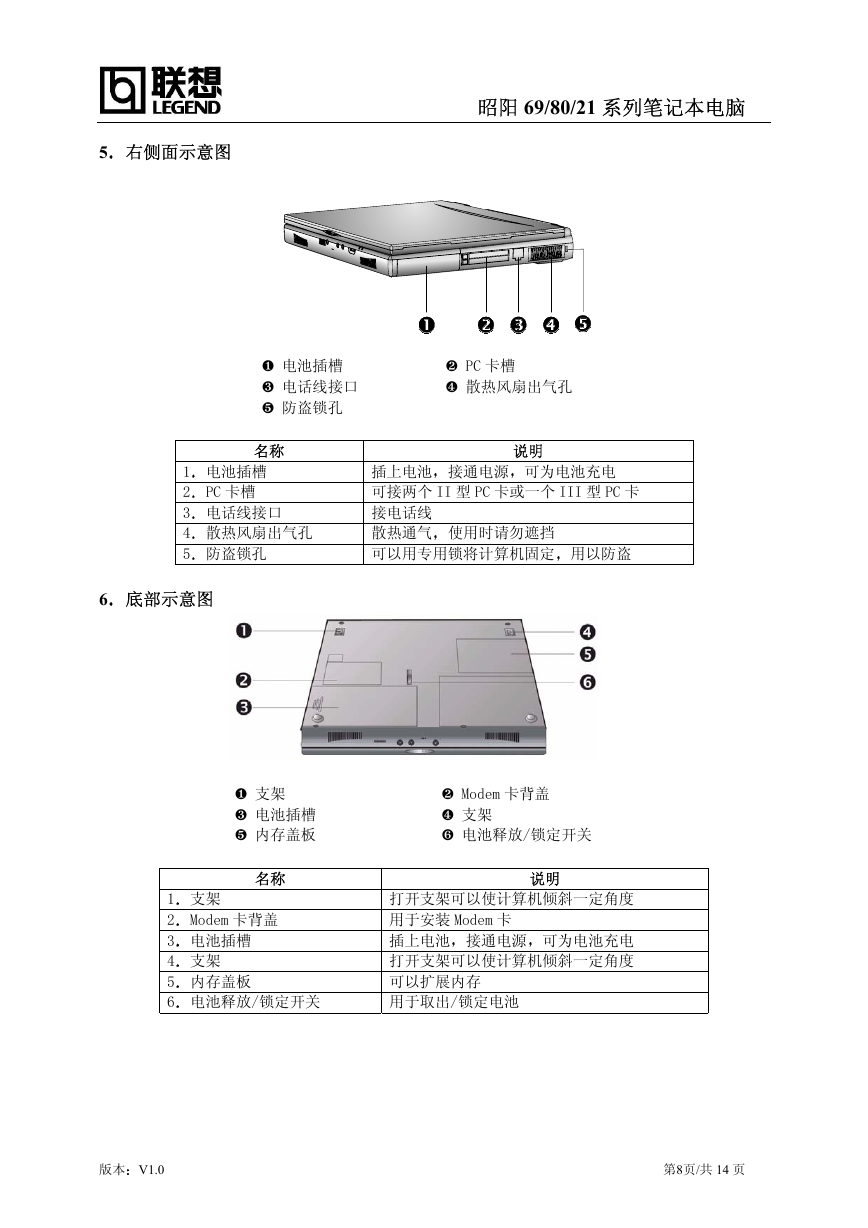

5 右侧面示意图
❶ 电池插槽
❸ 电话线接口
❺ 防盗锁孔
❷ PC 卡槽
❹ 散热风扇出气孔
名称
PC 卡槽
1 电池插槽
2
3 电话线接口
4 散热风扇出气孔
5 防盗锁孔
说明
插上电池 接通电源 可为电池充电
可接两个 II 型 PC 卡或一个 III 型 PC 卡
接电话线
散热通气 使用时请勿遮挡
可以用专用锁将计算机固定 用以防盗
6 底部示意图
❶ 支架
❸ 电池插槽
❺ 内存盖板
❷ Modem 卡背盖
❹ 支架
❻ 电池释放/锁定开关
名称
Modem 卡背盖
1 支架
2
3 电池插槽
4 支架
5 内存盖板
6 电池释放/锁定开关
说明
打开支架可以使计算机倾斜一定角度
用于安装 Modem 卡
插上电池 接通电源 可为电池充电
打开支架可以使计算机倾斜一定角度
可以扩展内存
用于取出/锁定电池
版本 V1.0 第8页/共 14 页
