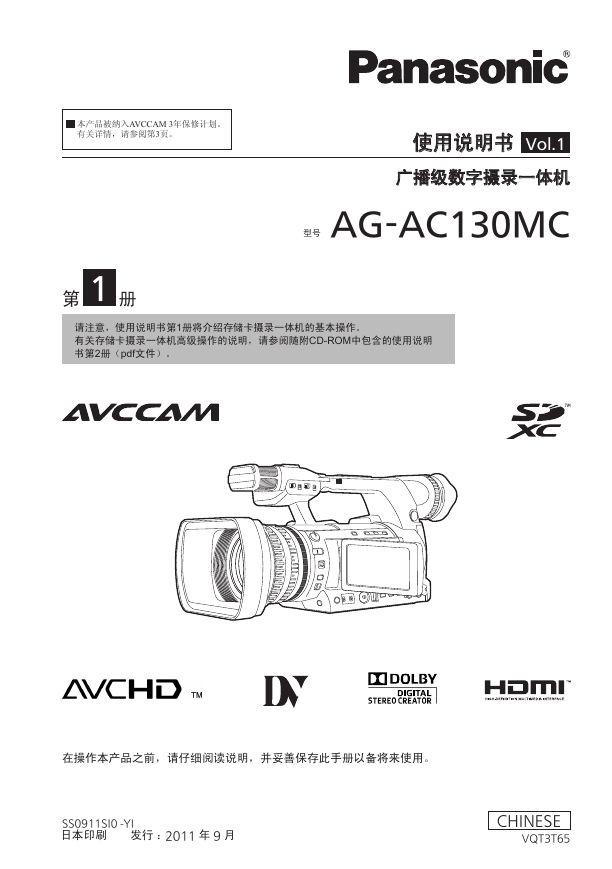

本产品被纳入AVCCAM 3年保修计划。有关详情，请参阅第3页。使用说明书 Vol.1 广播级数字摄录一体机型号 AG-AC130MC 第 1 册请注意，使用说明书第1册将介绍存储卡摄录一体机的基本操作。有关存储卡摄录一体机高级操作的说明，请参阅随附CD-ROM中包含的使用说明书第2册（pdf文件）。在操作本产品之前，请仔细阅读说明，并妥善保存此手册以备将来使用。 SS0911SI0 -YI 日本印刷　　发行：2011 年 9 月 CHINESE VQT3T65

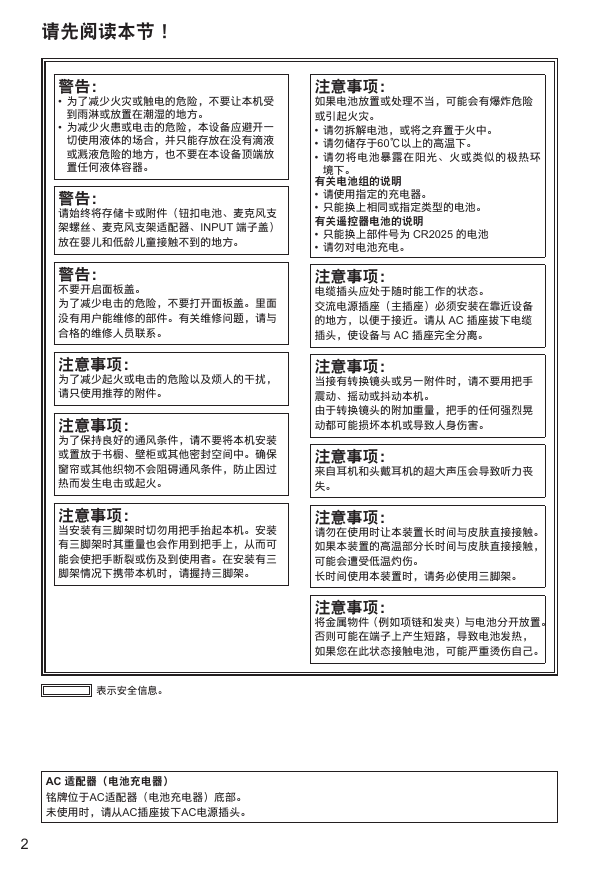

请先阅读本节！警告： • 为了减少火灾或触电的危险，不要让本机受到雨淋或放置在潮湿的地方。 • 为减少火患或电击的危险，本设备应避开一切使用液体的场合，并只能存放在没有滴液或溅液危险的地方，也不要在本设备顶端放置任何液体容器。警告：请始终将存储卡或附件（钮扣电池、麦克风支架螺丝、麦克风支架适配器、INPUT 端子盖）放在婴儿和低龄儿童接触不到的地方。警告：不要开启面板盖。为了减少电击的危险，不要打开面板盖。里面没有用户能维修的部件。有关维修问题，请与合格的维修人员联系。注意事项：为了减少起火或电击的危险以及烦人的干扰，请只使用推荐的附件。注意事项：为了保持良好的通风条件，请不要将本机安装或置放于书橱、壁柜或其他密封空间中。确保窗帘或其他织物不会阻碍通风条件，防止因过热而发生电击或起火。注意事项：如果电池放置或处理不当，可能会有爆炸危险或引起火灾。 • 请勿拆解电池，或将之弃置于火中。 • 请勿储存于60℃以上的高温下。 • 请勿将电池暴露在阳光、火或类似的极热环境下。有关电池组的说明 • 请使用指定的充电器。 • 只能换上相同或指定类型的电池。有关遥控器电池的说明 • 只能换上部件号为 CR2025 的电池 • 请勿对电池充电。注意事项：电缆插头应处于随时能工作的状态。交流电源插座（主插座）必须安装在靠近设备的地方，以便于接近。请从 AC 插座拔下电缆插头，使设备与 AC 插座完全分离。注意事项：当接有转换镜头或另一附件时，请不要用把手震动、摇动或抖动本机。由于转换镜头的附加重量，把手的任何强烈晃动都可能损坏本机或导致人身伤害。注意事项：来自耳机和头戴耳机的超大声压会导致听力丧失。注意事项：当安装有三脚架时切勿用把手抬起本机。安装有三脚架时其重量也会作用到把手上，从而可能会使把手断裂或伤及到使用者。在安装有三脚架情况下携带本机时，请握持三脚架。注意事项：请勿在使用时让本装置长时间与皮肤直接接触。如果本装置的高温部分长时间与皮肤直接接触，可能会遭受低温灼伤。长时间使用本装置时，请务必使用三脚架。注意事项：将金属物件（例如项链和发夹）与电池分开放置。否则可能在端子上产生短路，导致电池发热，如果您在此状态接触电池，可能严重烫伤自己。表示安全信息。 AC 适配器（电池充电器）铭牌位于AC适配器（电池充电器）底部。未使用时，请从AC插座拔下AC电源插头。 2

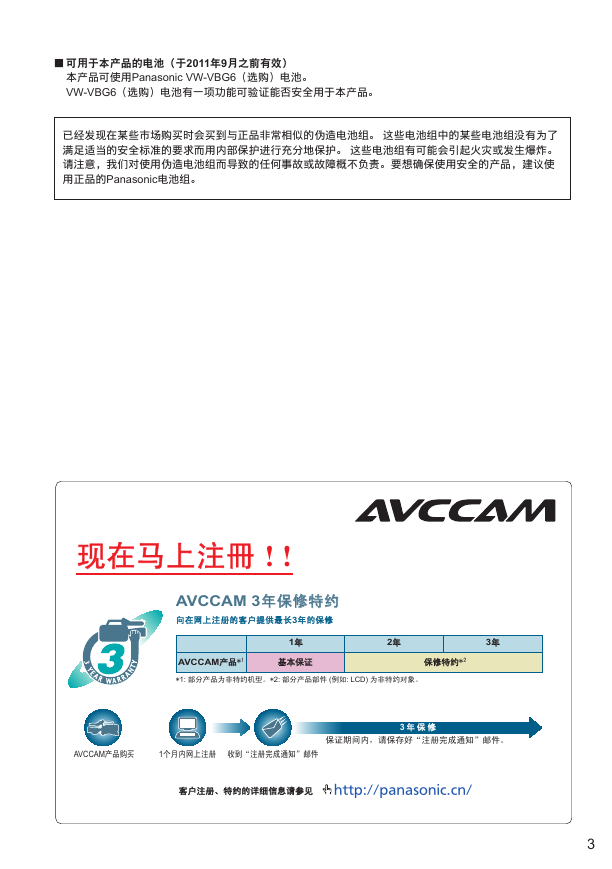

■ 可用于本产品的电池（于2011年9月之前有效）本产品可使用Panasonic VW-VBG6（选购）电池。 VW-VBG6（选购）电池有一项功能可验证能否安全用于本产品。已经发现在某些市场购买时会买到与正品非常相似的伪造电池组。这些电池组中的某些电池组没有为了满足适当的安全标准的要求而用内部保护进行充分地保护。这些电池组有可能会引起火灾或发生爆炸。请注意，我们对使用伪造电池组而导致的任何事故或故障概不负责。要想确保使用安全的产品，建议使用正品的Panasonic电池组。现在马上注冊 ! ! AVCCAM 3年保修特约向在网上注册的客户提供最长3年的保修 1年 2年 3年 AVCCAM产品*1 *1: 部分产品为非特约机型。*2: 部分产品部件 (例如: LCD) 为非特约对象。基本保证保修特约*2 AVCCAM产品购买 1个月内网上注册收到“注册完成通知”邮件 3 年保修保证期间内，请保存好“注册完成通知”邮件。客户注册、特约的详细信息请参见 http://panasonic.cn/ 3

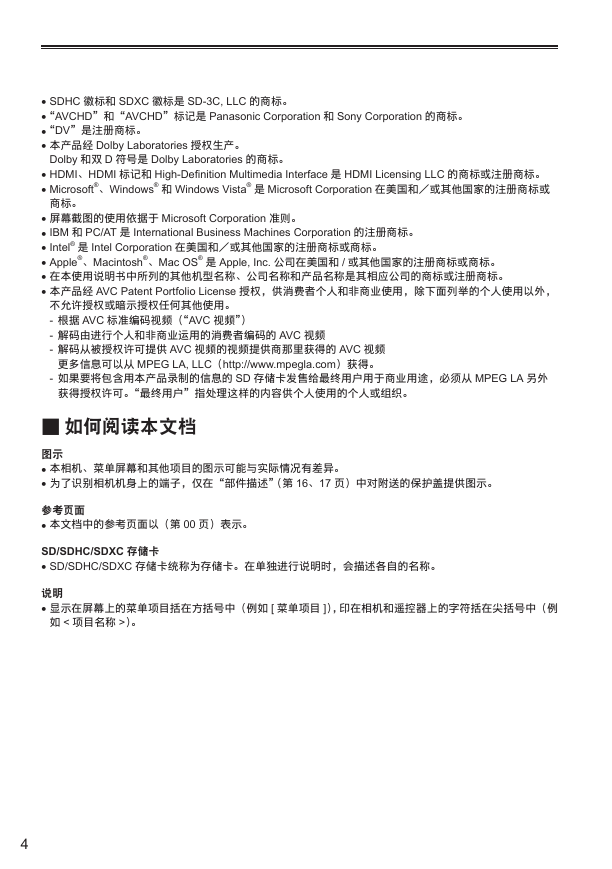

• SDHC 徽标和 SDXC 徽标是 SD-3C, LLC 的商标。 •“AVCHD”和“AVCHD”标记是 Panasonic Corporation 和 Sony Corporation 的商标。 •“DV”是注册商标。 • 本产品经 Dolby Laboratories 授权生产。 Dolby 和双 D 符号是 Dolby Laboratories 的商标。 • HDMI、HDMI 标记和 High-Deﬁnition Multimedia Interface 是 HDMI Licensing LLC 的商标或注册商标。 • Microsoft®、Windows® 和 Windows Vista® 是 Microsoft Corporation 在美国和／或其他国家的注册商标或商标。 • 屏幕截图的使用依据于 Microsoft Corporation 准则。 • IBM 和 PC/AT 是 International Business Machines Corporation 的注册商标。 • Intel® 是 Intel Corporation 在美国和／或其他国家的注册商标或商标。 • Apple®、Macintosh®、Mac OS® 是 Apple, Inc. 公司在美国和 / 或其他国家的注册商标或商标。 • 在本使用说明书中所列的其他机型名称、公司名称和产品名称是其相应公司的商标或注册商标。 • 本产品经 AVC Patent Portfolio License 授权，供消费者个人和非商业使用，除下面列举的个人使用以外，不允许授权或暗示授权任何其他使用。 - 根据 AVC 标准编码视频（“AVC 视频”） - 解码由进行个人和非商业运用的消费者编码的 AVC 视频 - 解码从被授权许可提供 AVC 视频的视频提供商那里获得的 AVC 视频更多信息可以从 MPEG LA, LLC（http://www.mpegla.com）获得。 - 如果要将包含用本产品录制的信息的 SD 存储卡发售给最终用户用于商业用途，必须从 MPEG LA 另外获得授权许可。“最终用户”指处理这样的内容供个人使用的个人或组织。 ■■ 如何阅读本文档图示 • 本相机、菜单屏幕和其他项目的图示可能与实际情况有差异。 • 为了识别相机机身上的端子，仅在“部件描述” （第 16、17 页）中对附送的保护盖提供图示。参考页面 • 本文档中的参考页面以（第 00 页）表示。 SD/SDHC/SDXC 存储卡 • SD/SDHC/SDXC 存储卡统称为存储卡。在单独进行说明时，会描述各自的名称。说明 • 显示在屏幕上的菜单项目括在方括号中（例如 [ 菜单项目 ]），印在相机和遥控器上的字符括在尖括号中（例如 < 项目名称 >）。 4

如何使用相机本相机配有一个 1/3、220 万像素的 3MOS 传感器和一个 22 倍凸轮式光学变焦镜头。它支持使用两个存储卡插槽进行同时和中继录制。此外，本手持摄录一体机还支持商用 HD 模式 (AVCHD)/SD 模式 (DV) 录制，可通过支持慢 / 快动作提供多样化的图像表达。 • 在本文档中，“HD 模式”指的是“AVCHD 模式”，而“SD 模式”指的是“DV 模式”。 AG-AC130 L O C K 5

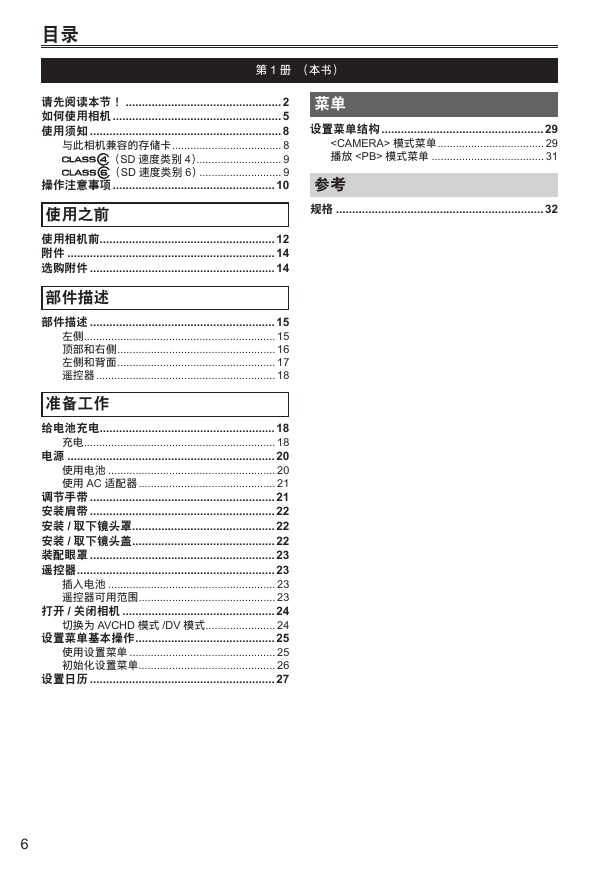

目录第 1 册（本书）菜单设置菜单结构 ..................................................29 模式菜单 ................................... 29 播放模式菜单 ..................................... 31 参考规格 ................................................................32 请先阅读本节！ ................................................2 如何使用相机 ....................................................5 使用须知 ...........................................................8 与此相机兼容的存储卡 .................................... 8 （SD 速度类别 4） ............................ 9 （SD 速度类别 6） ........................... 9 操作注意事项 ..................................................10 使用之前使用相机前 ......................................................12 附件 ................................................................14 选购附件 .........................................................14 部件描述部件描述 .........................................................15 左侧............................................................... 15 顶部和右侧 .................................................... 16 左侧和背面 .................................................... 17 遥控器 ........................................................... 18 准备工作给电池充电 ......................................................18 充电............................................................... 18 电源 ................................................................ 20 使用电池 ....................................................... 20 使用 AC 适配器 ............................................. 21 调节手带 .........................................................21 安装肩带 .........................................................22 安装 / 取下镜头罩 ............................................22 安装 / 取下镜头盖 ............................................22 装配眼罩 .........................................................23 遥控器 .............................................................23 插入电池 ....................................................... 23 遥控器可用范围 ............................................. 23 打开 / 关闭相机 ...............................................24 切换为 AVCHD 模式 /DV 模式 ....................... 24 设置菜单基本操作 ...........................................25 使用设置菜单 ................................................ 25 初始化设置菜单 ............................................. 26 设置日历 .........................................................27 6

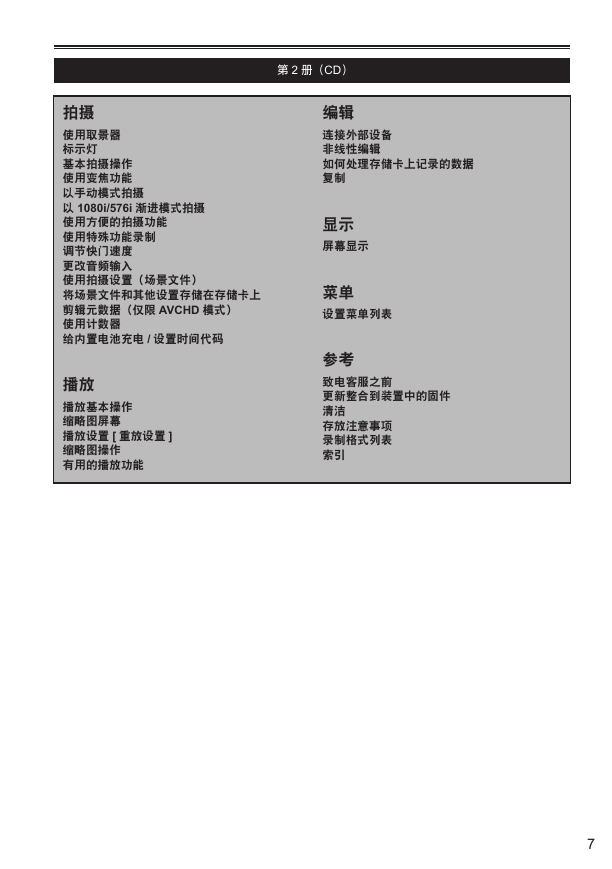

拍摄第 2 册（CD）编辑使用取景器标示灯基本拍摄操作使用变焦功能以手动模式拍摄以 1080i/576i 渐进模式拍摄使用方便的拍摄功能使用特殊功能录制调节快门速度更改音频输入使用拍摄设置（场景文件）将场景文件和其他设置存储在存储卡上剪辑元数据（仅限 AVCHD 模式）使用计数器给内置电池充电 / 设置时间代码播放播放基本操作缩略图屏幕播放设置 [ 重放设置 ] 缩略图操作有用的播放功能连接外部设备非线性编辑如何处理存储卡上记录的数据复制显示屏幕显示菜单设置菜单列表参考致电客服之前更新整合到装置中的固件清洁存放注意事项录制格式列表索引 7

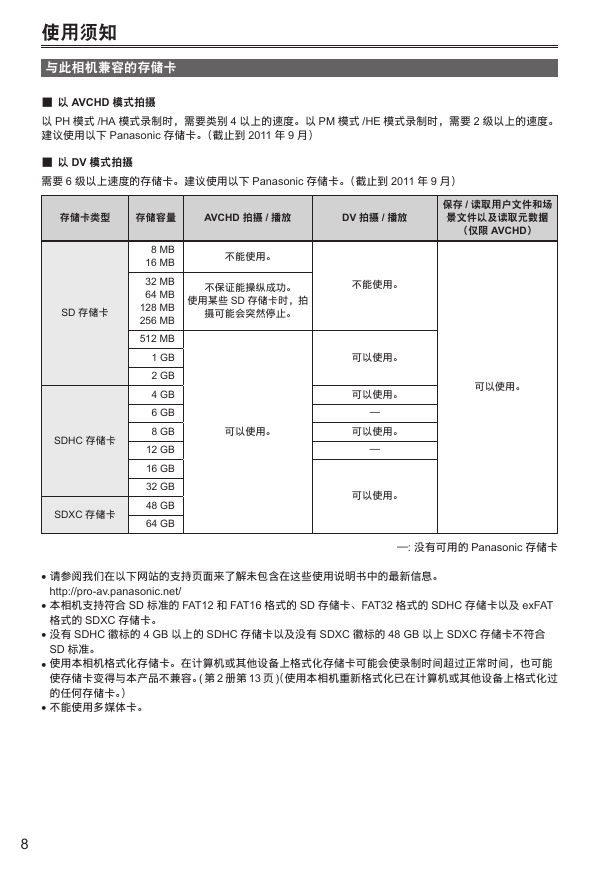

使用须知与此相机兼容的存储卡以 AVCHD 模式拍摄以 PH 模式 /HA 模式录制时，需要类别 4 以上的速度。以 PM 模式 /HE 模式录制时，需要 2 级以上的速度。建议使用以下 Panasonic 存储卡。（截止到 2011 年 9 月）以 DV 模式拍摄需要 6 级以上速度的存储卡。建议使用以下 Panasonic 存储卡。（截止到 2011 年 9 月）存储卡类型存储容量 AVCHD 拍摄 / 播放 DV 拍摄 / 播放保存 / 读取用户文件和场景文件以及读取元数据（仅限 AVCHD） 8 MB 16 MB 32 MB 64 MB 128 MB 256 MB 512 MB 1 GB 2 GB 4 GB 6 GB 8 GB 12 GB 16 GB 32 GB 48 GB 64 GB SD 存储卡 SDHC 存储卡 SDXC 存储卡不能使用。不保证能操纵成功。使用某些 SD 存储卡时，拍摄可能会突然停止。不能使用。可以使用。可以使用。 — 可以使用。可以使用。可以使用。 — 可以使用。 —: 没有可用的 Panasonic 存储卡 • 请参阅我们在以下网站的支持页面来了解未包含在这些使用说明书中的最新信息。 http://pro-av.panasonic.net/ • 本相机支持符合 SD 标准的 FAT12 和 FAT16 格式的 SD 存储卡、FAT32 格式的 SDHC 存储卡以及 exFAT 格式的 SDXC 存储卡。 • 没有 SDHC 徽标的 4 GB 以上的 SDHC 存储卡以及没有 SDXC 徽标的 48 GB 以上 SDXC 存储卡不符合 SD 标准。 • 使用本相机格式化存储卡。在计算机或其他设备上格式化存储卡可能会使录制时间超过正常时间，也可能使存储卡变得与本产品不兼容。( 第 2 册第 13 页 )（使用本相机重新格式化已在计算机或其他设备上格式化过的任何存储卡。） • 不能使用多媒体卡。 8
