本产品被纳入AVCCAM 3年保修计划。有关详情，请参阅第1册第3页。使用说明书 Vol.2 广播级数字摄录一体机型号 AG-AC160MC 第 2 册请注意，使用说明书第2册将介绍存储卡摄录一体机的高级操作。有关存储卡摄录一体机基本操作的说明，请参阅随附CD-ROM中包括的使用说明书第1册（打印文档）。在操作本产品之前，请仔细阅读说明，并妥善保存此手册以备将来使用。 M0811SI0 -YI CHINESE VQT3T55A

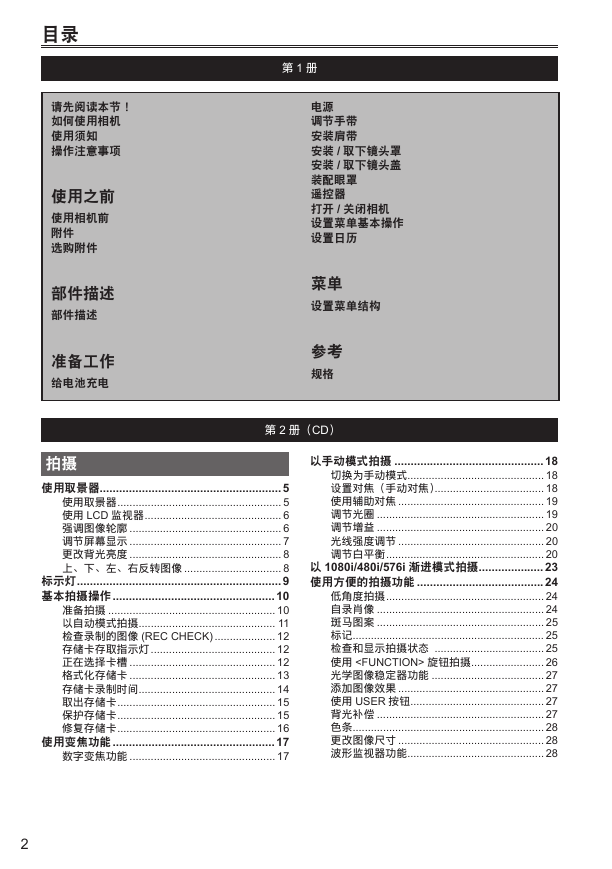

目录请先阅读本节！如何使用相机使用须知操作注意事项使用之前使用相机前附件选购附件部件描述部件描述准备工作给电池充电第 1 册电源调节手带安装肩带安装 / 取下镜头罩安装 / 取下镜头盖装配眼罩遥控器打开 / 关闭相机设置菜单基本操作设置日历菜单设置菜单结构参考规格第 2 册（CD）拍摄使用取景器 ........................................................5 使用取景器 ...................................................... 5 使用 LCD 监视器 ............................................. 6 强调图像轮廓 .................................................. 6 调节屏幕显示 .................................................. 7 更改背光亮度 .................................................. 8 上、下、左、右反转图像 ................................ 8 标示灯 ...............................................................9 基本拍摄操作 ..................................................10 准备拍摄 ....................................................... 10 以自动模式拍摄 ............................................. 11 检查录制的图像 (REC CHECK) .................... 12 存储卡存取指示灯 ......................................... 12 正在选择卡槽 ................................................ 12 格式化存储卡 ................................................ 13 存储卡录制时间 ............................................. 14 取出存储卡 .................................................... 15 保护存储卡 .................................................... 15 修复存储卡 .................................................... 16 使用变焦功能 ..................................................17 数字变焦功能 ................................................ 17 以手动模式拍摄 ..............................................18 切换为手动模式 ............................................. 18 设置对焦（手动对焦） .................................... 18 使用辅助对焦 ................................................ 19 调节光圈 ....................................................... 19 调节增益 ....................................................... 20 光线强度调节 ................................................ 20 调节白平衡 .................................................... 20 以 1080i/480i/576i 渐进模式拍摄.................... 23 使用方便的拍摄功能 .......................................24 低角度拍摄 .................................................... 24 自录肖像 ....................................................... 24 斑马图案 ....................................................... 25 标记............................................................... 25 检查和显示拍摄状态 .................................... 25 使用旋钮拍摄 ........................ 26 光学图像稳定器功能 ..................................... 27 添加图像效果 ................................................ 27 使用 USER 按钮 ............................................ 27 背光补偿 ....................................................... 27 色条............................................................... 28 更改图像尺寸 ................................................ 28 波形监视器功能 ............................................. 28 2

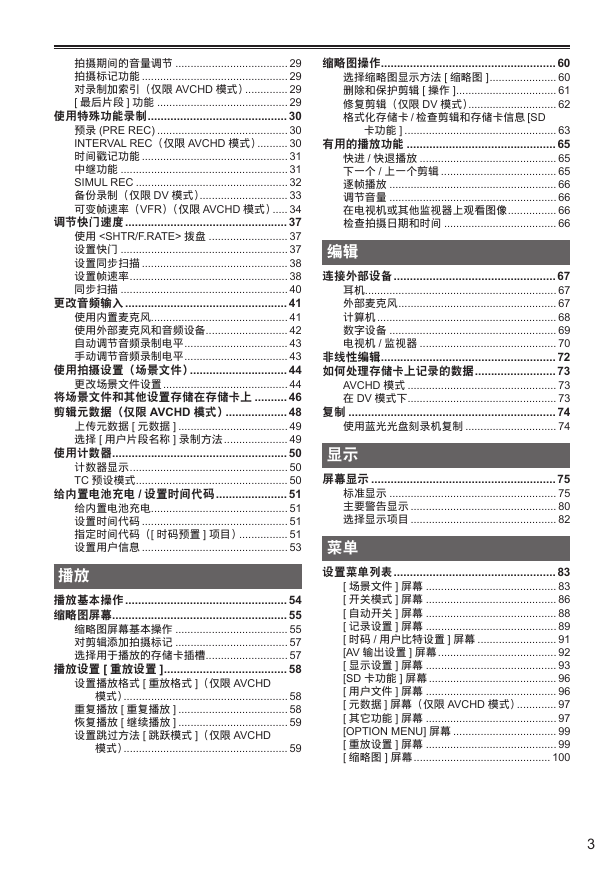

拍摄期间的音量调节 ..................................... 29 拍摄标记功能 ................................................ 29 对录制加索引（仅限 AVCHD 模式） .............. 29 [ 最后片段 ] 功能 ........................................... 29 使用特殊功能录制 ...........................................30 预录 (PRE REC) ........................................... 30 INTERVAL REC（仅限 AVCHD 模式） .......... 30 时间戳记功能 ................................................ 31 中继功能 ....................................................... 31 SIMUL REC .................................................. 32 备份录制（仅限 DV 模式） ............................. 33 可变帧速率（VFR）（仅限 AVCHD 模式） ..... 34 调节快门速度 ..................................................37 使用拨盘 .......................... 37 设置快门 ....................................................... 37 设置同步扫描 ................................................ 38 设置帧速率 .................................................... 38 同步扫描 ....................................................... 40 更改音频输入 ..................................................41 使用内置麦克风 ............................................. 41 使用外部麦克风和音频设备 ........................... 42 自动调节音频录制电平 .................................. 43 手动调节音频录制电平 .................................. 43 使用拍摄设置（场景文件） .............................. 44 更改场景文件设置 ......................................... 44 将场景文件和其他设置存储在存储卡上 .......... 46 剪辑元数据（仅限 AVCHD 模式） ................... 48 上传元数据 [ 元数据 ] .................................... 49 选择 [ 用户片段名称 ] 录制方法 ..................... 49 使用计数器 ......................................................50 计数器显示 .................................................... 50 TC 预设模式 .................................................. 50 给内置电池充电 / 设置时间代码 ...................... 51 给内置电池充电 ............................................. 51 设置时间代码 ................................................ 51 指定时间代码（[ 时码预置 ] 项目） ................ 51 设置用户信息 ................................................ 53 播放播放基本操作 ..................................................54 缩略图屏幕 ......................................................55 缩略图屏幕基本操作 ..................................... 55 对剪辑添加拍摄标记 ..................................... 57 选择用于播放的存储卡插槽 ........................... 57 播放设置 [ 重放设置 ] ......................................58 设置播放格式 [ 重放格式 ]（仅限 AVCHD 模式） ...................................................... 58 重复播放 [ 重复播放 ] .................................... 58 恢复播放 [ 继续播放 ] .................................... 59 设置跳过方法 [ 跳跃模式 ]（仅限 AVCHD 模式） ...................................................... 59 缩略图操作 ......................................................60 选择缩略图显示方法 [ 缩略图 ] ...................... 60 删除和保护剪辑 [ 操作 ] ................................. 61 修复剪辑（仅限 DV 模式） ............................. 62 格式化存储卡 / 检查剪辑和存储卡信息 [SD 卡功能 ] .................................................. 63 有用的播放功能 ..............................................65 快进 / 快退播放 ............................................. 65 下一个 / 上一个剪辑 ...................................... 65 逐帧播放 ....................................................... 66 调节音量 ....................................................... 66 在电视机或其他监视器上观看图像 ................ 66 检查拍摄日期和时间 ..................................... 66 编辑连接外部设备 ..................................................67 耳机............................................................... 67 外部麦克风 .................................................... 67 计算机 ........................................................... 68 数字设备 ....................................................... 69 电视机 / 监视器 ............................................. 70 非线性编辑 ......................................................72 如何处理存储卡上记录的数据 ......................... 73 AVCHD 模式 ................................................. 73 在 DV 模式下 ................................................. 73 复制 ................................................................74 使用蓝光光盘刻录机复制 .............................. 74 显示屏幕显示 .........................................................75 标准显示 ....................................................... 75 主要警告显示 ................................................ 80 选择显示项目 ................................................ 82 菜单设置菜单列表 ..................................................83 [ 场景文件 ] 屏幕 ........................................... 83 [ 开关模式 ] 屏幕 ........................................... 86 [ 自动开关 ] 屏幕 ........................................... 88 [ 记录设置 ] 屏幕 ........................................... 89 [ 时码 / 用户比特设置 ] 屏幕 .......................... 91 [AV 输出设置 ] 屏幕 ....................................... 92 [ 显示设置 ] 屏幕 ........................................... 93 [SD 卡功能 ] 屏幕 .......................................... 96 [ 用户文件 ] 屏幕 ........................................... 96 [ 元数据 ] 屏幕（仅限 AVCHD 模式） ............. 97 [ 其它功能 ] 屏幕 ........................................... 97 [OPTION MENU] 屏幕 .................................. 99 [ 重放设置 ] 屏幕 ........................................... 99 [ 缩略图 ] 屏幕 ............................................. 100 3

[ 操作 ] 屏幕 ................................................. 100 参考致电客服之前 ................................................101 更新整合到装置中的固件 ..............................105 清洁 ..............................................................106 存放注意事项 ................................................106 录制格式列表 ...............................................107 索引 .............................................................. 108 4

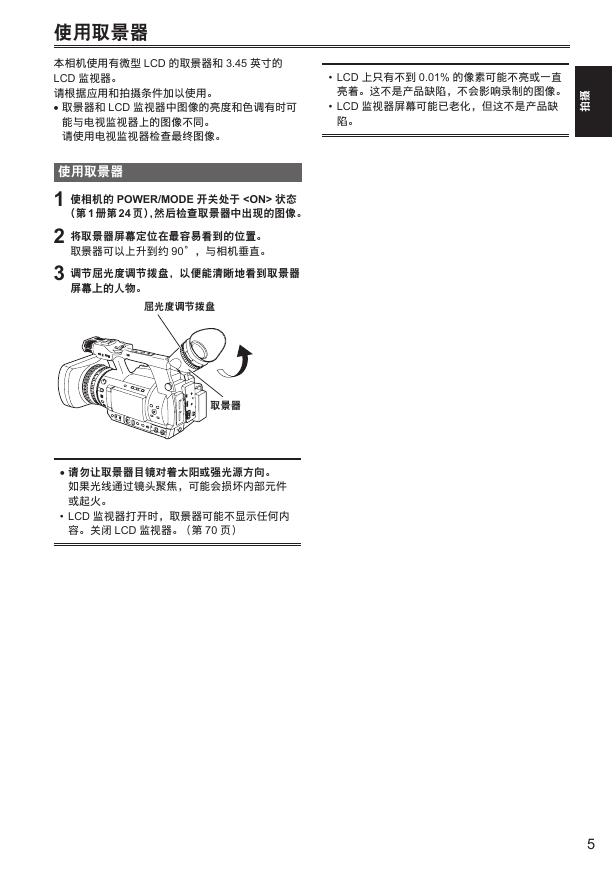

• LCD 上只有不到 0.01% 的像素可能不亮或一直亮着。这不是产品缺陷，不会影响录制的图像。 • LCD 监视器屏幕可能已老化，但这不是产品缺摄拍陷。拍摄使用取景器本相机使用有微型 LCD 的取景器和 3.45 英寸的 LCD 监视器。请根据应用和拍摄条件加以使用。 • 取景器和 LCD 监视器中图像的亮度和色调有时可能与电视监视器上的图像不同。请使用电视监视器检查最终图像。使用取景器 1 使相机的 POWER/MODE 开关处于状态（第1 册第24 页），然后检查取景器中出现的图像。 2 将取景器屏幕定位在最容易看到的位置。取景器可以上升到约 90°，与相机垂直。 3 调节屈光度调节拨盘，以便能清晰地看到取景器屏幕上的人物。 • 请勿让取景器目镜对着太阳或强光源方向。如果光线通过镜头聚焦，可能会损坏内部元件或起火。 • LCD 监视器打开时，取景器可能不显示任何内容。关闭 LCD 监视器。（第 70 页） 5

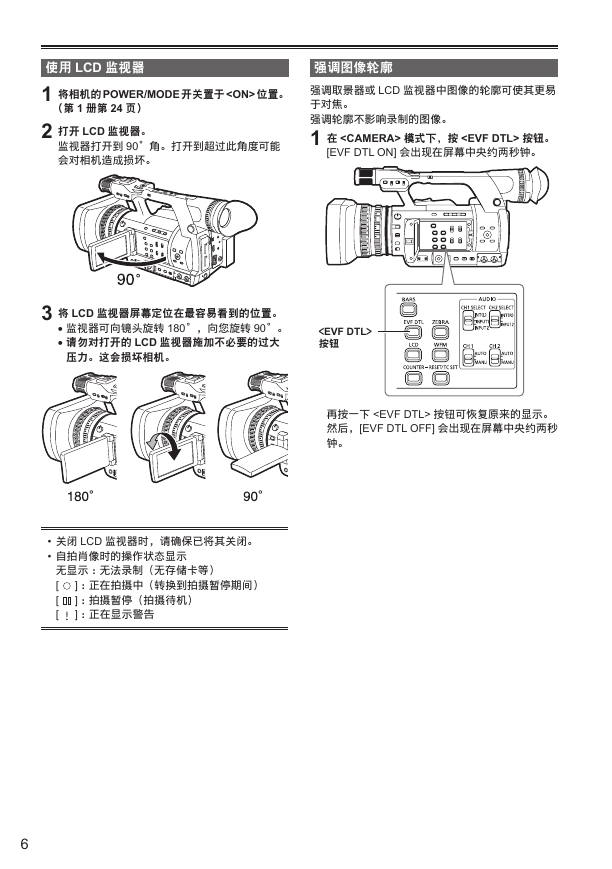

使用 LCD 监视器 1 将相机的POWER/MODE 开关置于位置。（第 1 册第 24 页） 2 打开 LCD 监视器。监视器打开到 90°角。打开到超过此角度可能会对相机造成损坏。强调图像轮廓强调取景器或 LCD 监视器中图像的轮廓可使其更易于对焦。强调轮廓不影响录制的图像。 1 在模式下，按按钮。 [EVF DTL ON] 会出现在屏幕中央约两秒钟。 3 将 LCD 监视器屏幕定位在最容易看到的位置。 • 监视器可向镜头旋转 180°，向您旋转 90°。 • 请勿对打开的 LCD 监视器施加不必要的过大压力。这会损坏相机。 EVF DTL 再按一下按钮可恢复原来的显示。然后，[EVF DTL OFF] 会出现在屏幕中央约两秒钟。 • 关闭 LCD 监视器时，请确保已将其关闭。 • 自拍肖像时的操作状态显示无显示：无法录制（无存储卡等） [ [ [ ] ：正在拍摄中（转换到拍摄暂停期间） ] ：拍摄暂停（拍摄待机） ] ：正在显示警告 6

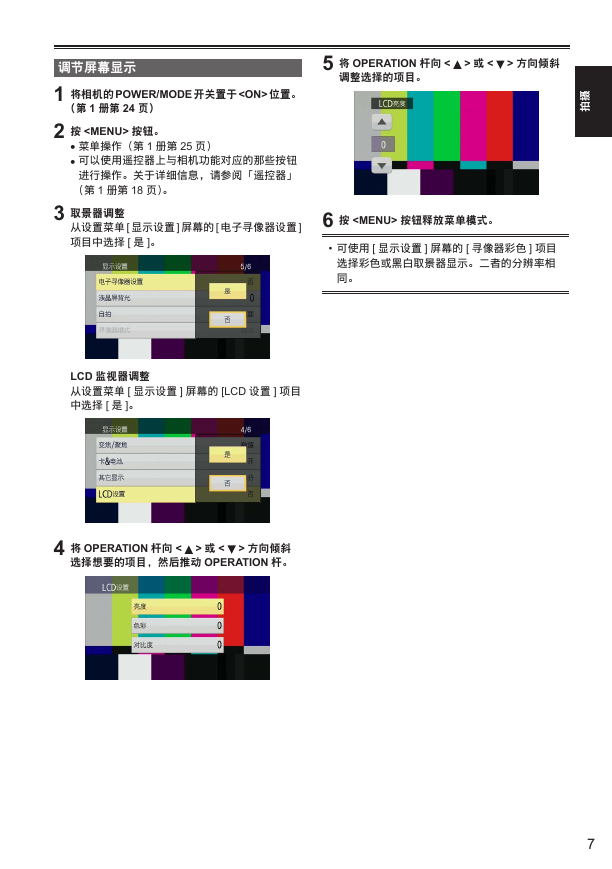

调节屏幕显示 1 将相机的POWER/MODE 开关置于位置。（第 1 册第 24 页） 2 按按钮。 • 菜单操作（第 1 册第 25 页） • 可以使用遥控器上与相机功能对应的那些按钮进行操作。关于详细信息，请参阅「遥控器」（第 1 册第 18 页）。 3 取景器调整从设置菜单 [ 显示设置 ] 屏幕的 [ 电子寻像器设置 ] 项目中选择 [ 是 ]。 5 将 OPERATION 杆向 < 调整选择的项目。 > 或 < > 方向倾斜摄拍 6 按按钮释放菜单模式。 • 可使用 [ 显示设置 ] 屏幕的 [ 寻像器彩色 ] 项目选择彩色或黑白取景器显示。二者的分辨率相同。 LCD 监视器调整从设置菜单 [ 显示设置 ] 屏幕的 [LCD 设置 ] 项目中选择 [ 是 ]。 4 将 OPERATION 杆向 < > 方向倾斜选择想要的项目，然后推动 OPERATION 杆。 > 或 < 7

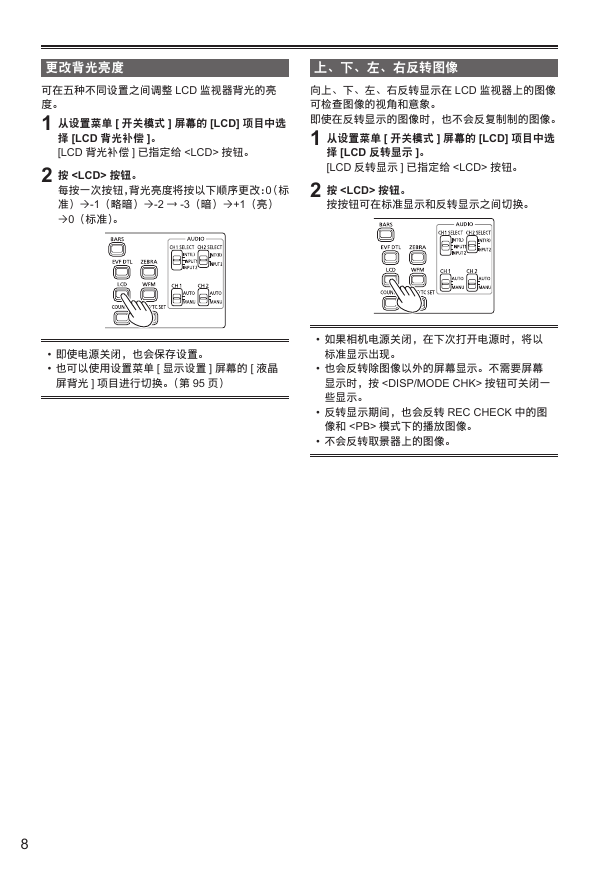

更改背光亮度上、下、左、右反转图像可在五种不同设置之间调整 LCD 监视器背光的亮度。 1 从设置菜单 [ 开关模式 ] 屏幕的 [LCD] 项目中选择 [LCD 背光补偿 ]。 [LCD 背光补偿 ] 已指定给按钮。 2 按按钮。每按一次按钮，背光亮度将按以下顺序更改：0（标准）-1（略暗）-2 → -3（暗）+1（亮） 0（标准）。向上、下、左、右反转显示在 LCD 监视器上的图像可检查图像的视角和意象。即使在反转显示的图像时，也不会反复制制的图像。 1 从设置菜单 [ 开关模式 ] 屏幕的 [LCD] 项目中选择 [LCD 反转显示 ]。 [LCD 反转显示 ] 已指定给按钮。 2 按按钮。按按钮可在标准显示和反转显示之间切换。 • 即使电源关闭，也会保存设置。 • 也可以使用设置菜单 [ 显示设置 ] 屏幕的 [ 液晶屏背光 ] 项目进行切换。（第 95 页） • 如果相机电源关闭，在下次打开电源时，将以标准显示出现。 • 也会反转除图像以外的屏幕显示。不需要屏幕显示时，按按钮可关闭一些显示。 • 反转显示期间，也会反转 REC CHECK 中的图像和模式下的播放图像。 • 不会反转取景器上的图像。 8
