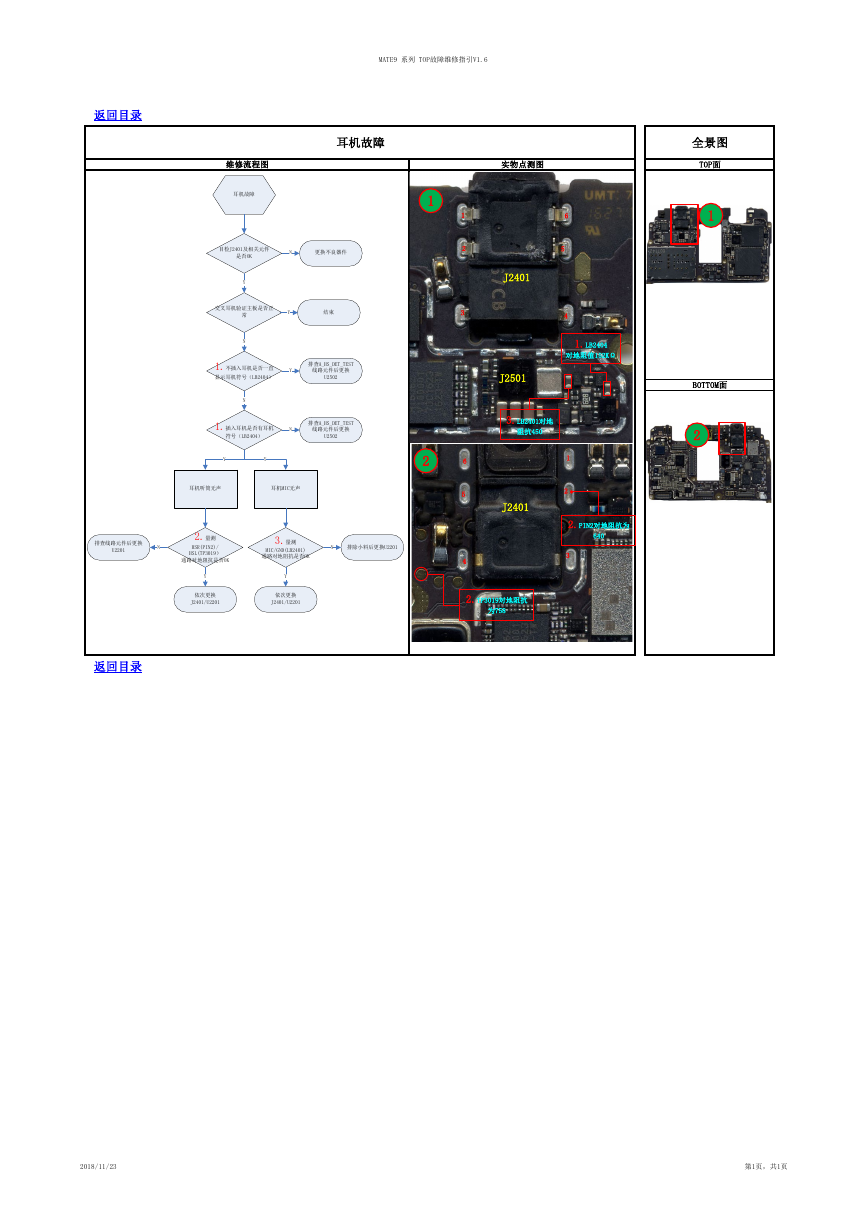

MATE9 系列 TOP故障维修指引V1.6 返回目录 耳机故障 维修流程图 耳机故障 目检J2401及相关元件 是否OK N 更换不良器件 Y 交叉耳机验证主板是否正 常 N Y 结束 1.不插入耳机是否一直 显示耳机符号（LB2404） N 1.插入耳机是否有耳机 符号（LB2404） Y Y Y N 排查A_HS_DET_TEST 线路元件后更换 U2502 排查A_HS_DET_TEST 线路元件后更换 U2502 耳机听筒无声 耳机MIC无声 排查线路元件后更换 U2201 N 2.量测 HSR(PIN2)/ HSL(TP3019） 通路对地阻抗是否OK 3.量测 MIC/GND(LB2401) 通路对地阻抗是否OK N 排除小料后更换U2201 全景图 TOP面 1 BOTTOM面 2 实物点测图 J2401 6 5 4 1.LB2404 对地阻值152KΩ J2501 3.LB2401对地 阻抗450 1 2 J2401 2.PIN2对地阻抗为 640 3 1 2 1 2 3 6 5 4 Y Y 依次更换 J2401/U2201 依次更换 J2401/U2201 2.TP3019对地阻抗 为758 返回目录 2018/11/23 第1页，共1页
