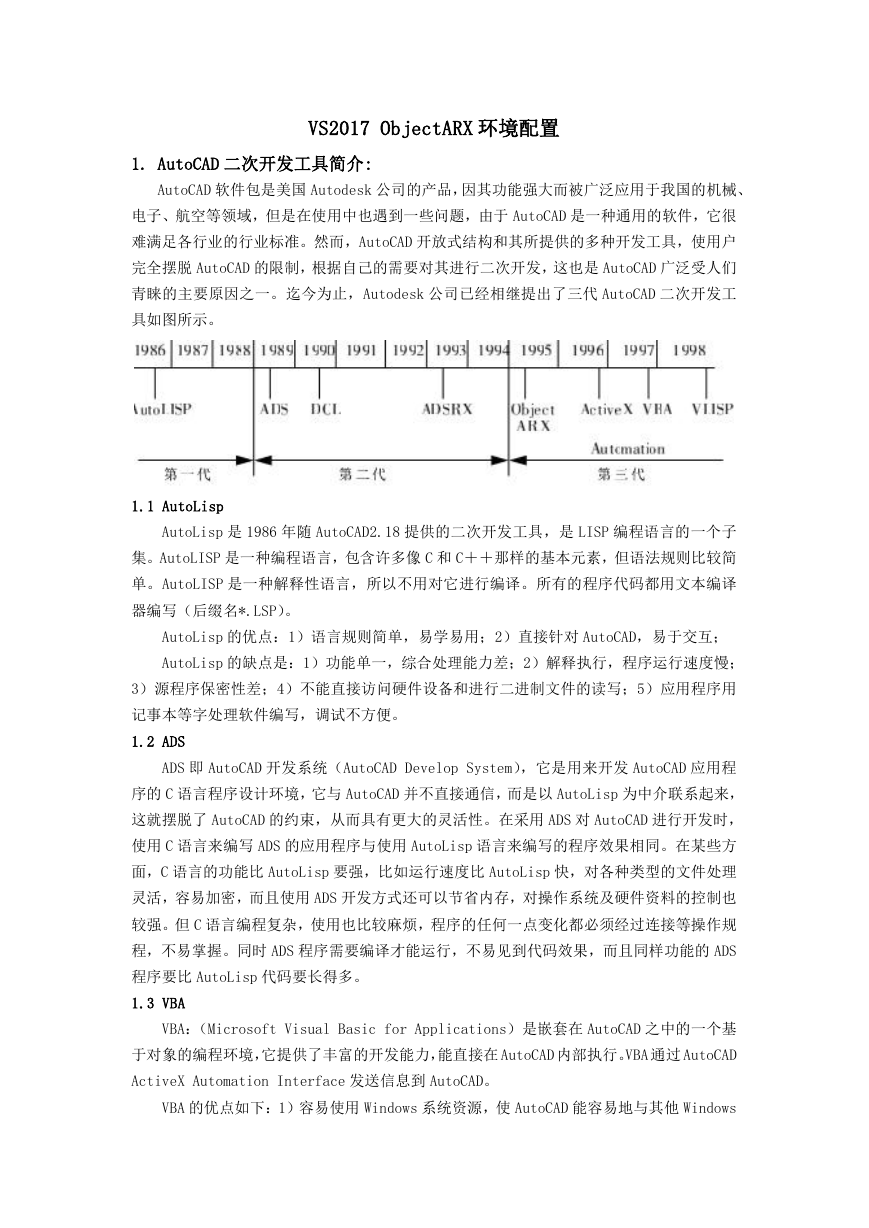

    VS2017 ObjectARX 环境配置 1. AutoCAD 二次开发工具简介: AutoCAD 软件包是美国 Autodesk 公司的产品，因其功能强大而被广泛应用于我国的机械、 电子、航空等领域，但是在使用中也遇到一些问题，由于 AutoCAD 是一种通用的软件，它很 难满足各行业的行业标准。然而，AutoCAD 开放式结构和其所提供的多种开发工具，使用户 完全摆脱 AutoCAD 的限制，根据自己的需要对其进行二次开发，这也是 AutoCAD 广泛受人们 青睐的主要原因之一。迄今为止，Autodesk 公司已经相继提出了三代 AutoCAD 二次开发工 具如图所示。 1.1 AutoLisp AutoLisp 是 1986 年随 AutoCAD2.18 提供的二次开发工具，是 LISP 编程语言的一个子 集。AutoLISP 是一种编程语言，包含许多像 C 和 C＋＋那样的基本元素，但语法规则比较简 单。AutoLISP 是一种解释性语言，所以不用对它进行编译。所有的程序代码都用文本编译 器编写（后缀名*.LSP）。 AutoLisp 的优点：1）语言规则简单，易学易用；2）直接针对 AutoCAD，易于交互； AutoLisp 的缺点是：1）功能单一，综合处理能力差；2）解释执行，程序运行速度慢； 3）源程序保密性差；4）不能直接访问硬件设备和进行二进制文件的读写；5）应用程序用 记事本等字处理软件编写，调试不方便。 1.2 ADS ADS 即 AutoCAD 开发系统（AutoCAD Develop System），它是用来开发 AutoCAD 应用程 序的 C 语言程序设计环境，它与 AutoCAD 并不直接通信，而是以 AutoLisp 为中介联系起来， 这就摆脱了 AutoCAD 的约束，从而具有更大的灵活性。在采用 ADS 对 AutoCAD 进行开发时， 使用 C 语言来编写 ADS 的应用程序与使用 AutoLisp 语言来编写的程序效果相同。在某些方 面，C 语言的功能比 AutoLisp 要强，比如运行速度比 AutoLisp 快，对各种类型的文件处理 灵活，容易加密，而且使用 ADS 开发方式还可以节省内存，对操作系统及硬件资料的控制也 较强。但 C 语言编程复杂，使用也比较麻烦，程序的任何一点变化都必须经过连接等操作规 程，不易掌握。同时 ADS 程序需要编译才能运行，不易见到代码效果，而且同样功能的 ADS 程序要比 AutoLisp 代码要长得多。 1.3 VBA VBA：（Microsoft Visual Basic for Applications）是嵌套在 AutoCAD 之中的一个基 于对象的编程环境，它提供了丰富的开发能力，能直接在 AutoCAD 内部执行。VBA 通过 AutoCAD ActiveX Automation Interface 发送信息到 AutoCAD。 VBA 的优点如下：1）容易使用 Windows 系统资源，使 AutoCAD 能容易地与其他 Windows

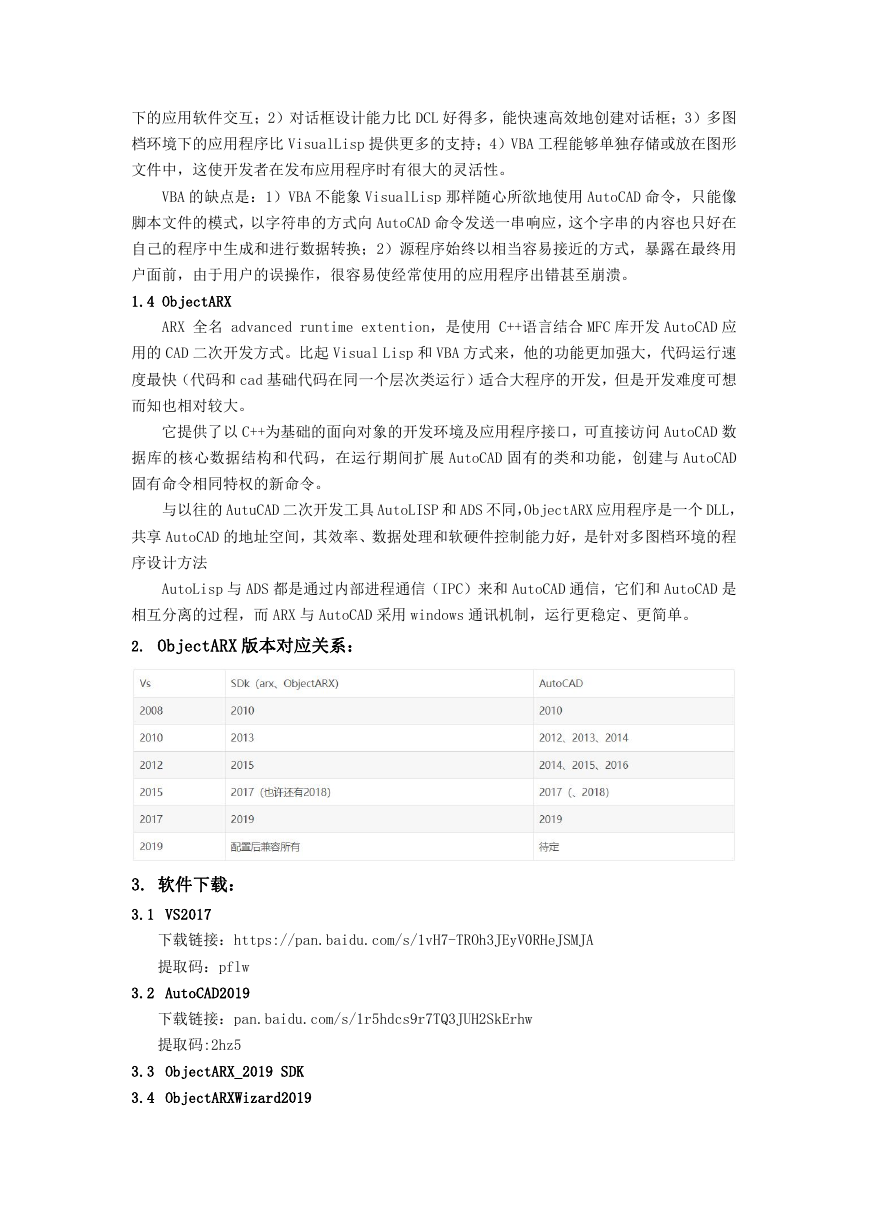

    下的应用软件交互；2）对话框设计能力比 DCL 好得多，能快速高效地创建对话框；3）多图 档环境下的应用程序比 VisualLisp 提供更多的支持；4）VBA 工程能够单独存储或放在图形 文件中，这使开发者在发布应用程序时有很大的灵活性。 VBA 的缺点是：1）VBA 不能象 VisualLisp 那样随心所欲地使用 AutoCAD 命令，只能像 脚本文件的模式，以字符串的方式向 AutoCAD 命令发送一串响应，这个字串的内容也只好在 自己的程序中生成和进行数据转换；2）源程序始终以相当容易接近的方式，暴露在最终用 户面前，由于用户的误操作，很容易使经常使用的应用程序出错甚至崩溃。 1.4 ObjectARX ARX 全名 advanced runtime extention，是使用 C++语言结合 MFC 库开发 AutoCAD 应 用的 CAD 二次开发方式。比起 Visual Lisp 和 VBA 方式来，他的功能更加强大，代码运行速 度最快（代码和 cad 基础代码在同一个层次类运行）适合大程序的开发，但是开发难度可想 而知也相对较大。 它提供了以 C++为基础的面向对象的开发环境及应用程序接口，可直接访问 AutoCAD 数 据库的核心数据结构和代码，在运行期间扩展 AutoCAD 固有的类和功能，创建与 AutoCAD 固有命令相同特权的新命令。 与以往的 AutuCAD 二次开发工具 AutoLISP 和 ADS 不同，ObjectARX 应用程序是一个 DLL， 共享 AutoCAD 的地址空间，其效率、数据处理和软硬件控制能力好，是针对多图档环境的程 序设计方法 AutoLisp 与 ADS 都是通过内部进程通信（IPC）来和 AutoCAD 通信，它们和 AutoCAD 是 相互分离的过程，而 ARX 与 AutoCAD 采用 windows 通讯机制，运行更稳定、更简单。 2. ObjectARX 版本对应关系： 3. 软件下载： 3.1 VS2017 下载链接：https://pan.baidu.com/s/1vH7-TROh3JEyV0RHeJSMJA 提取码：pflw 3.2 AutoCAD2019 下载链接：pan.baidu.com/s/1r5hdcs9r7TQ3JUH2SkErhw 提取码:2hz5 3.3 ObjectARX_2019 SDK 3.4 ObjectARXWizard2019

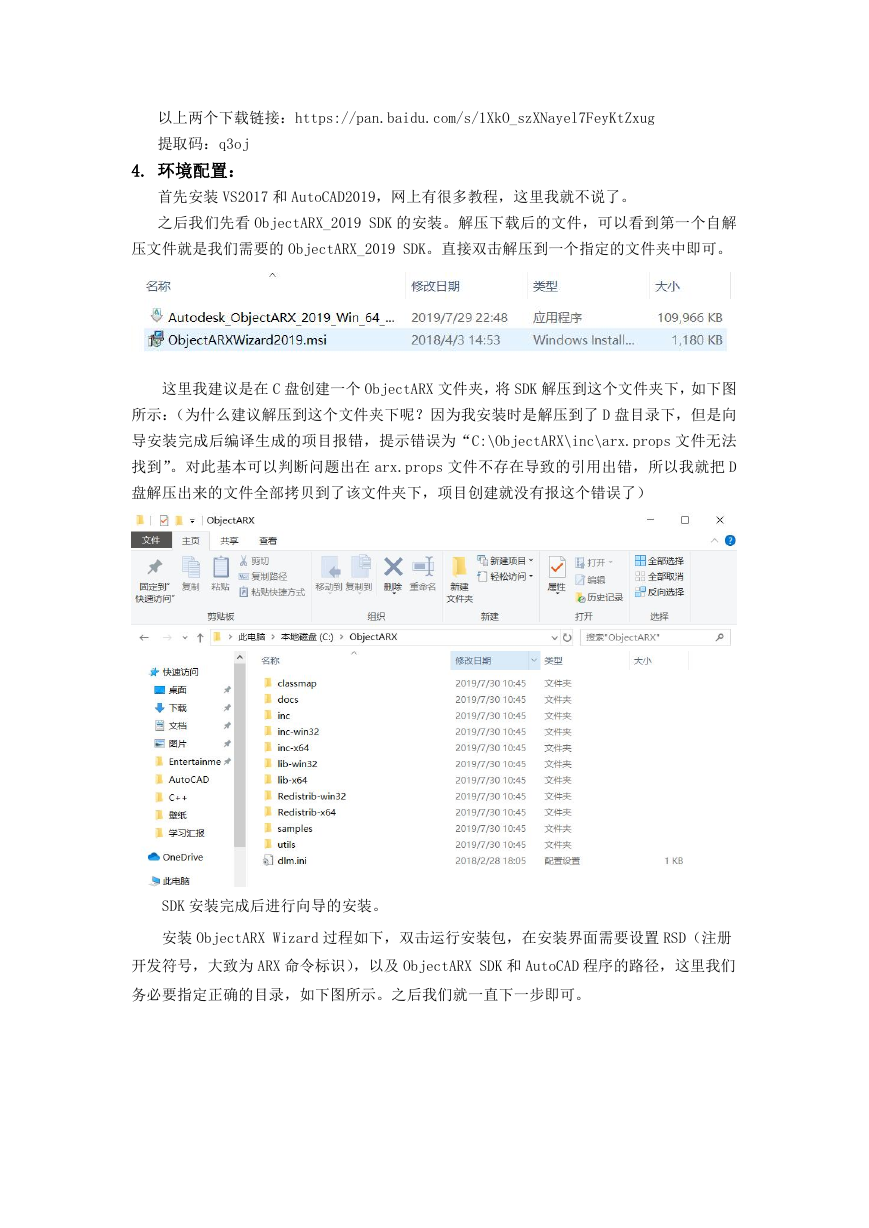

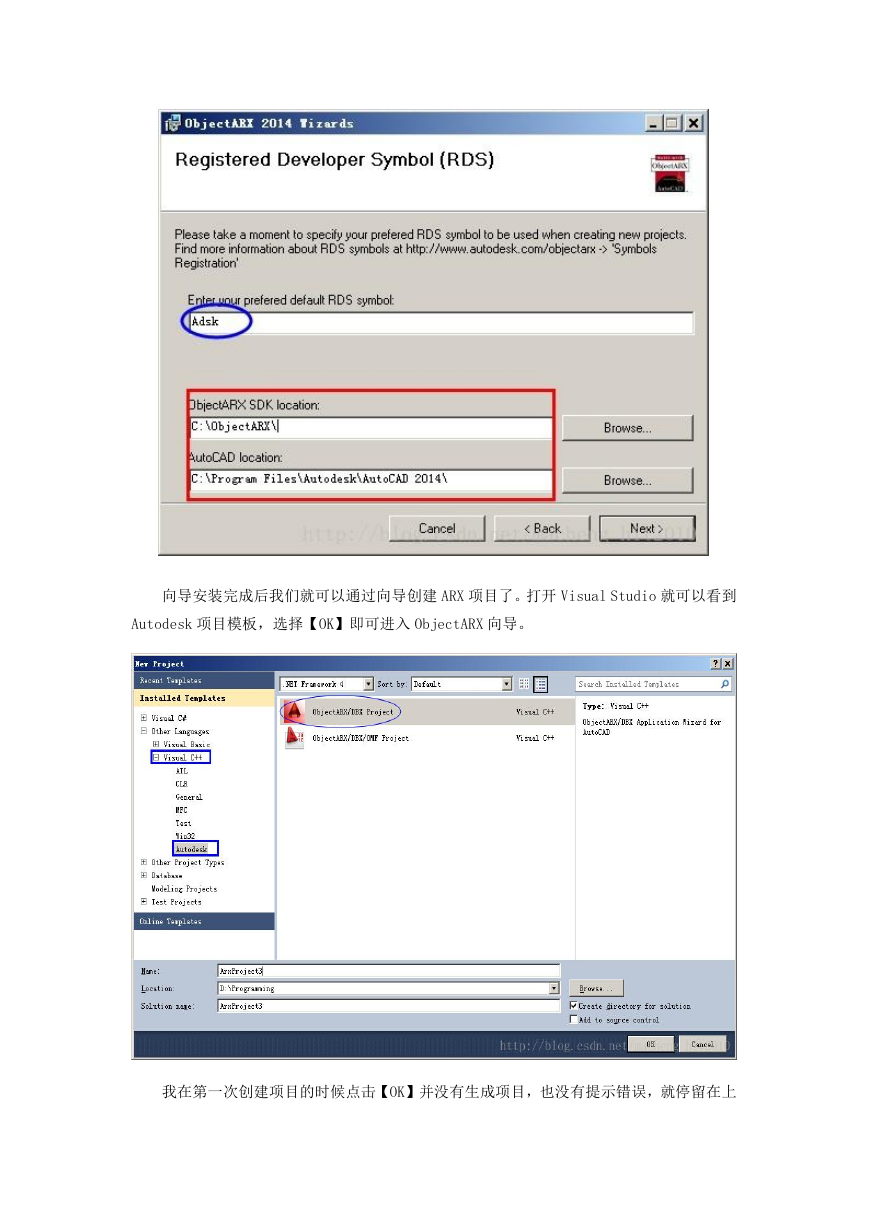

    以上两个下载链接：https://pan.baidu.com/s/1XkO_szXNayel7FeyKtZxug 提取码：q3oj 4. 环境配置： 首先安装 VS2017 和 AutoCAD2019，网上有很多教程，这里我就不说了。 之后我们先看 ObjectARX_2019 SDK 的安装。解压下载后的文件，可以看到第一个自解 压文件就是我们需要的 ObjectARX_2019 SDK。直接双击解压到一个指定的文件夹中即可。 这里我建议是在 C 盘创建一个 ObjectARX 文件夹，将 SDK 解压到这个文件夹下，如下图 所示：（为什么建议解压到这个文件夹下呢？因为我安装时是解压到了 D 盘目录下，但是向 导安装完成后编译生成的项目报错，提示错误为“C:\ObjectARX\inc\arx.props 文件无法 找到”。对此基本可以判断问题出在 arx.props 文件不存在导致的引用出错，所以我就把 D 盘解压出来的文件全部拷贝到了该文件夹下，项目创建就没有报这个错误了） SDK 安装完成后进行向导的安装。 安装 ObjectARX Wizard 过程如下，双击运行安装包，在安装界面需要设置 RSD（注册 开发符号，大致为 ARX 命令标识），以及 ObjectARX SDK 和 AutoCAD 程序的路径，这里我们 务必要指定正确的目录，如下图所示。之后我们就一直下一步即可。
    向导安装完成后我们就可以通过向导创建 ARX 项目了。打开 Visual Studio 就可以看到 Autodesk 项目模板，选择【OK】即可进入 ObjectARX 向导。 我在第一次创建项目的时候点击【OK】并没有生成项目，也没有提示错误，就停留在上

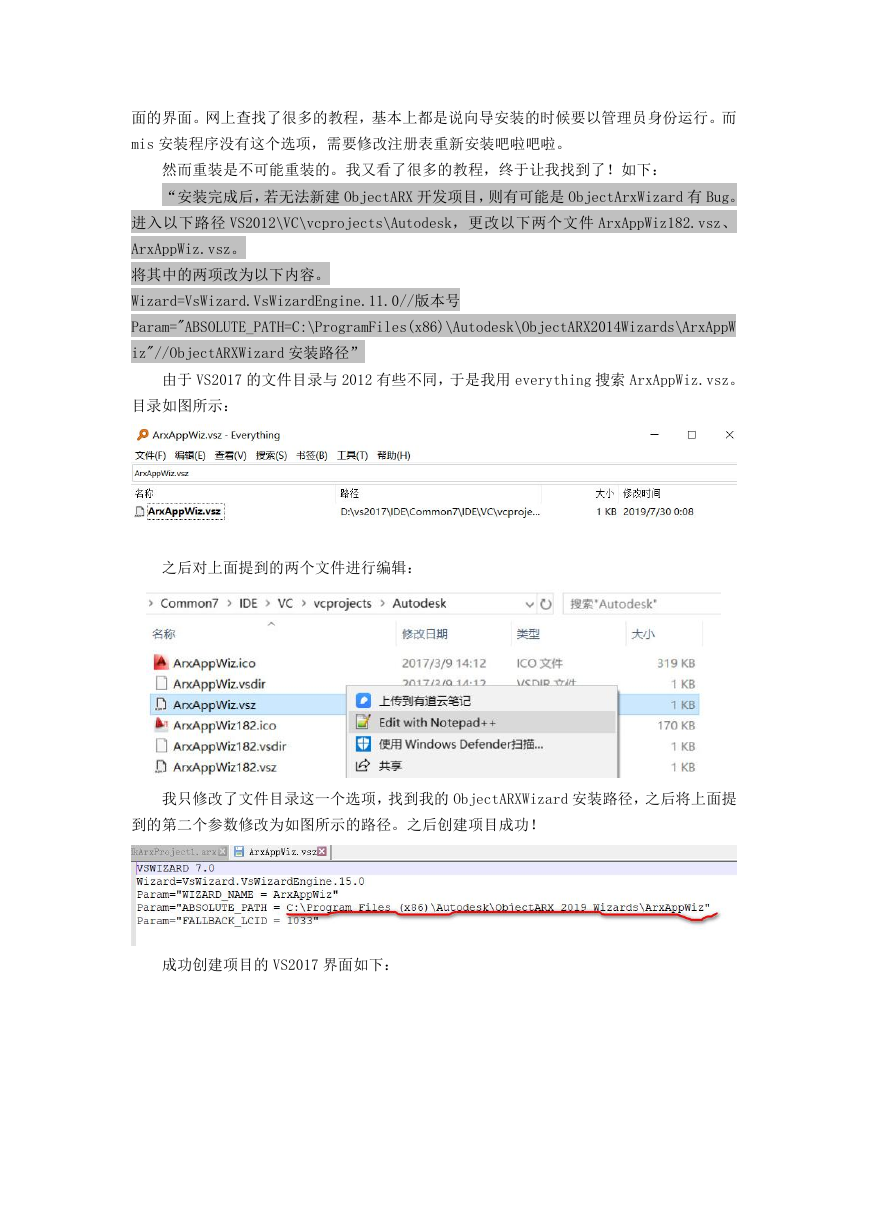

    面的界面。网上查找了很多的教程，基本上都是说向导安装的时候要以管理员身份运行。而 mis 安装程序没有这个选项，需要修改注册表重新安装吧啦吧啦。 然而重装是不可能重装的。我又看了很多的教程，终于让我找到了！如下： “安装完成后，若无法新建 ObjectARX 开发项目，则有可能是 ObjectArxWizard 有 Bug。 进入以下路径 VS2012\VC\vcprojects\Autodesk，更改以下两个文件 ArxAppWiz182.vsz、 ArxAppWiz.vsz。 将其中的两项改为以下内容。 Wizard=VsWizard.VsWizardEngine.11.0//版本号 Param="ABSOLUTE_PATH=C:\ProgramFiles(x86)\Autodesk\ObjectARX2014Wizards\ArxAppW iz"//ObjectARXWizard 安装路径” 由于 VS2017 的文件目录与 2012 有些不同，于是我用 everything 搜索 ArxAppWiz.vsz。 目录如图所示： 之后对上面提到的两个文件进行编辑： 我只修改了文件目录这一个选项，找到我的 ObjectARXWizard 安装路径，之后将上面提 到的第二个参数修改为如图所示的路径。之后创建项目成功！ 成功创建项目的 VS2017 界面如下：

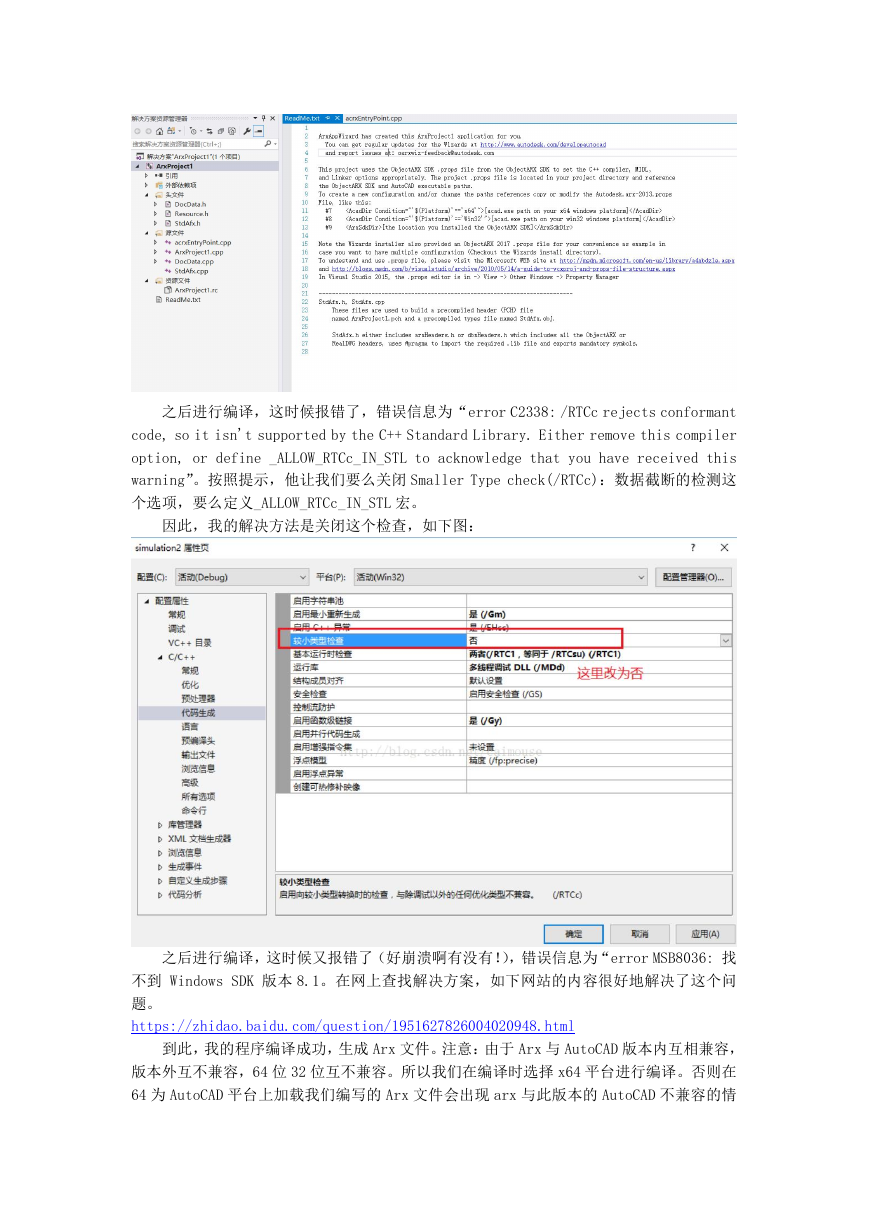

    之后进行编译，这时候报错了，错误信息为“error C2338: /RTCc rejects conformant code, so it isn't supported by the C++ Standard Library. Either remove this compiler option, or define _ALLOW_RTCc_IN_STL to acknowledge that you have received this warning”。按照提示，他让我们要么关闭 Smaller Type check(/RTCc)：数据截断的检测这 个选项，要么定义_ALLOW_RTCc_IN_STL 宏。 因此，我的解决方法是关闭这个检查，如下图： 之后进行编译，这时候又报错了（好崩溃啊有没有！），错误信息为“error MSB8036: 找 不到 Windows SDK 版本 8.1。在网上查找解决方案，如下网站的内容很好地解决了这个问 题。 https://zhidao.baidu.com/question/1951627826004020948.html 到此，我的程序编译成功，生成 Arx 文件。注意：由于 Arx 与 AutoCAD 版本内互相兼容， 版本外互不兼容，64 位 32 位互不兼容。所以我们在编译时选择 x64 平台进行编译。否则在 64 为 AutoCAD 平台上加载我们编写的 Arx 文件会出现 arx 与此版本的 AutoCAD 不兼容的情

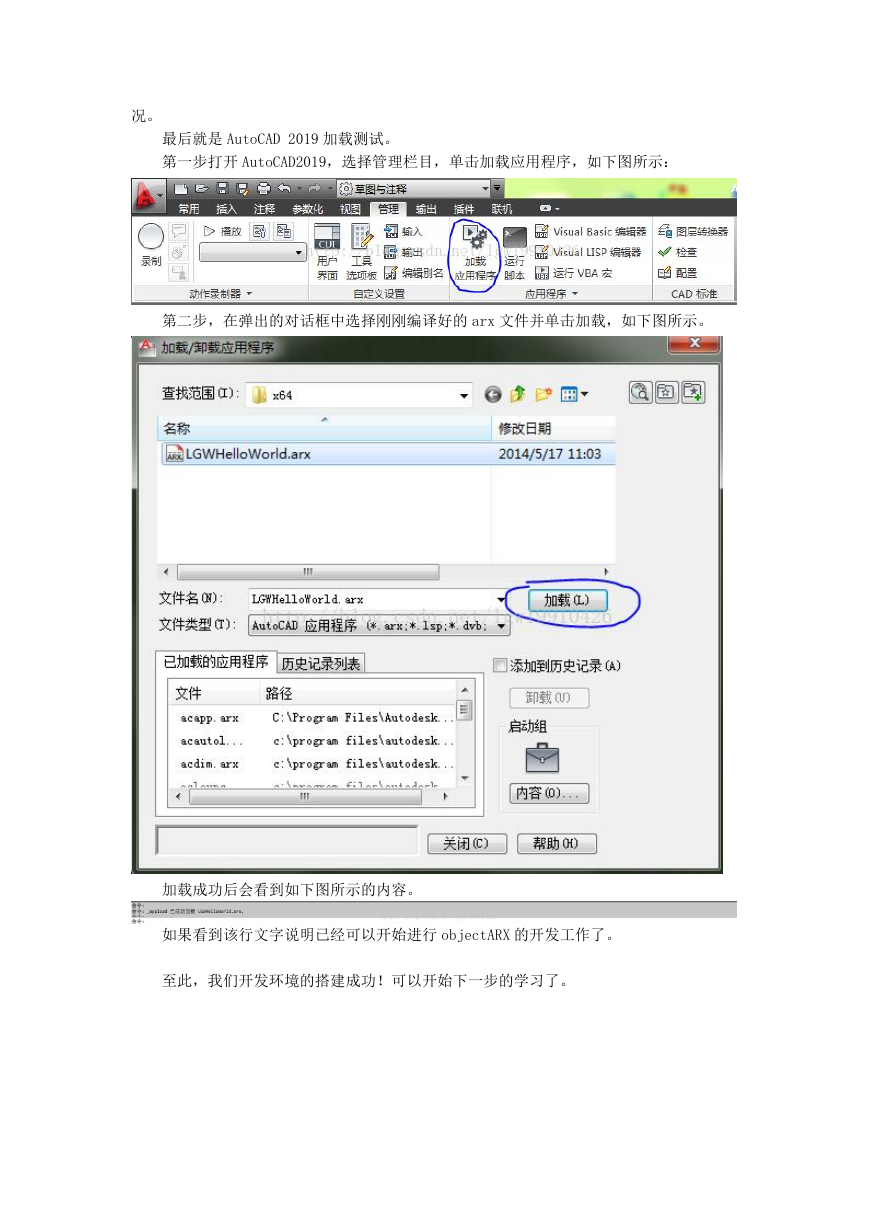

    况。 最后就是 AutoCAD 2019 加载测试。 第一步打开 AutoCAD2019，选择管理栏目，单击加载应用程序，如下图所示： 第二步，在弹出的对话框中选择刚刚编译好的 arx 文件并单击加载，如下图所示。 加载成功后会看到如下图所示的内容。 如果看到该行文字说明已经可以开始进行 objectARX 的开发工作了。 至此，我们开发环境的搭建成功！可以开始下一步的学习了。
