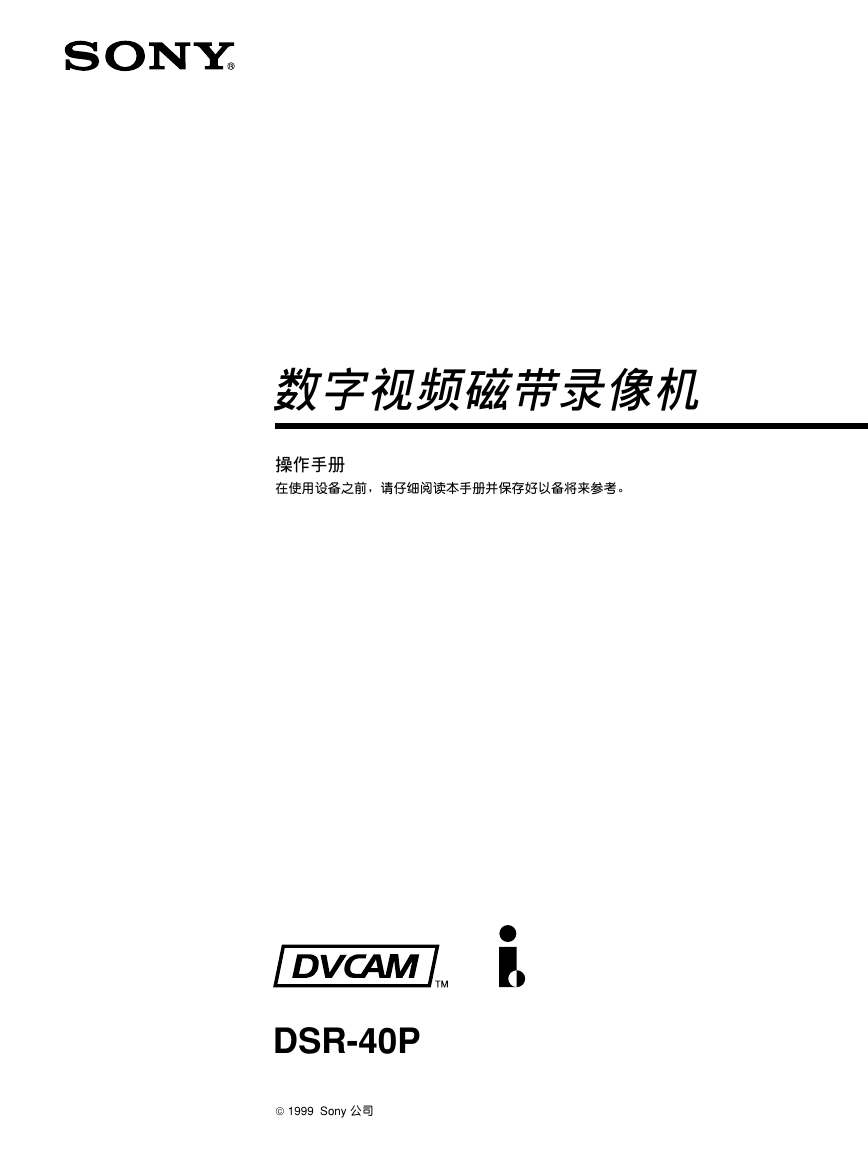

数字视频磁带录像机操作手册在使用设备之前，请仔细阅读本手册并保存好以备将来参考。 DSR-40P  1999 Sony 公司

注意电视节目、电影、磁带和其它资料可能具有版权。未经许可记录这些资料有可能违反版权法的条例。同样，使用本机记录有线电视节目需取得有线电视传播机构与/ 或节目拥有人的许可。适用的彩色制式 DSR-40P可在PAL彩色制式下记录和重放。如果记录基于其它彩色制式的视频素材，其效果将不能保证。警告为防止火灾和电击，请勿将录像机置于雨水或潮湿环境中。为防止触电，请勿打开机盖，请向专业人士咨询有关事宜。注意事项安全 • 本机用交流电220-240V、50Hz工作。请检查本机的工作电压是否与本地的电源一致。 • 如机内落入异物，请拔出电源插头，然后请专业人士进行检查后再继续使用。 • 只要本机与电源插座连接，即使已经关机，仍未与电源断开。 • 如长时间不使用本机，务必将本机的插头从插座上拔掉。切断电源时，拔掉插头，切勿用电源线拉掉插头。安装 • 本机的后部装有一个风扇，不要在运行时塞进异物或触摸风扇。 • 为防止机内热量积聚，安装时至少使本机离墙5 c m ，并定期清除机内灰尘。 • 不要将本机放在可能堵塞通风口的表面( 如地毯、毯子等) 或靠近类似的物质(窗帘，幕布等)。 • 不要将本机安装在如暖气片或通风管道等热源附近，也不要安装在受阳光直射，灰尘过多，受机械震荡或电击的地方。 • 本机的设计不是便携型的，因此必须安装在水平和稳固的地方。斜放或安装在倾斜度为3 0 度以上的平面上可能损坏机器。 • 使本机及录像带远离带强磁性的设备，如微波炉或大功率扬声器。 • 不要将重物放置在本机上。 • 如从寒冷处直接将本机搬到暖和处，则潮气可能在机内结露，对磁头和磁带造成损害。当首次安装本机或从寒冷处将本机搬到暖和处时，请等候1至2小时再开机。 2

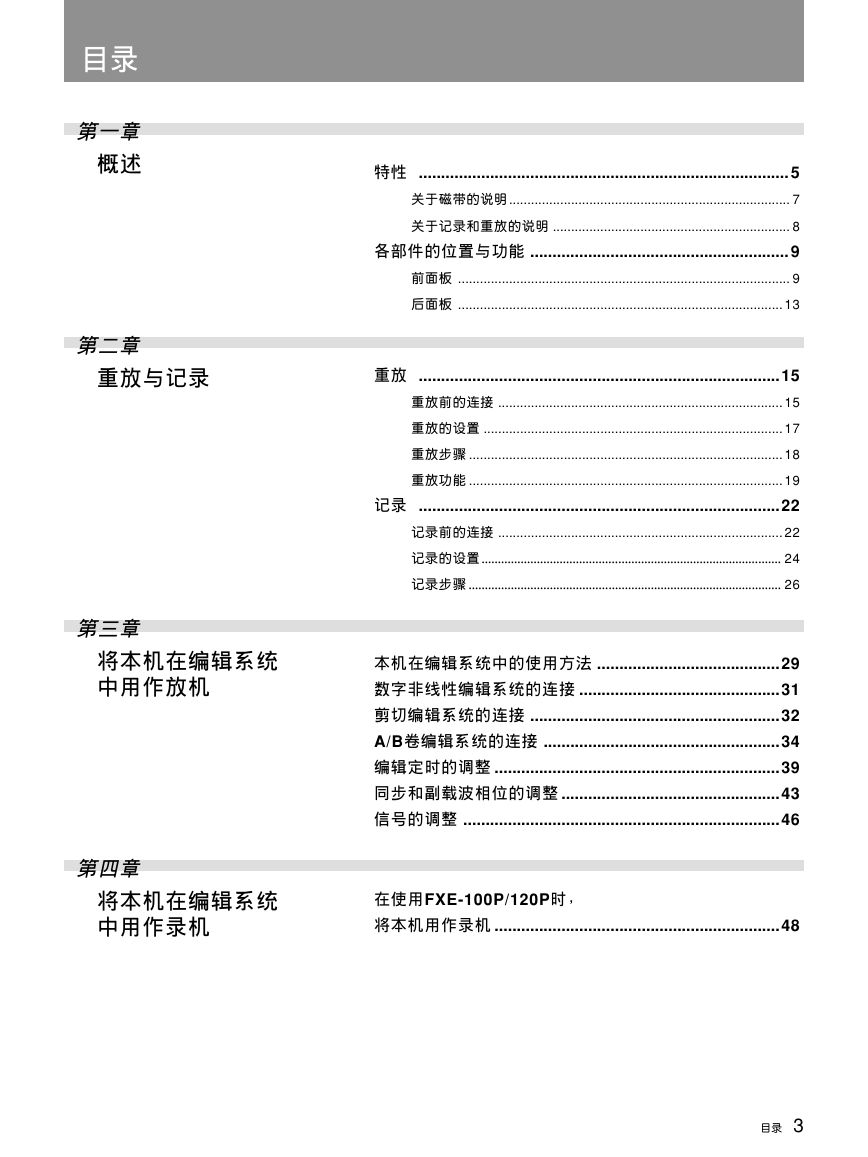

目录第一章概述第二章重放与记录第三章将本机在编辑系统中用作放机特性 ................................................................................... 5 关于磁带的说明 ............................................................................. 7 关于记录和重放的说明 ................................................................. 8 各部件的位置与功能 .......................................................... 9 前面板 ........................................................................................... 9 后面板 ......................................................................................... 13 重放 .................................................................................15 重放前的连接 .............................................................................. 15 重放的设置 .................................................................................. 17 重放步骤 ...................................................................................... 18 重放功能 ...................................................................................... 19 记录 .................................................................................22 记录前的连接 .............................................................................. 22 记录的设置 ............................................................................................ 24 记录步骤 ................................................................................................ 26 本机在编辑系统中的使用方法 .........................................29 数字非线性编辑系统的连接 .............................................31 剪切编辑系统的连接 ........................................................32 A/B卷编辑系统的连接 .....................................................34 编辑定时的调整 ................................................................39 同步和副载波相位的调整 .................................................43 信号的调整 .......................................................................46 第四章将本机在编辑系统中用作录机在使用FXE-100P/120P时，将本机用作录机 ................................................................48 目录 3

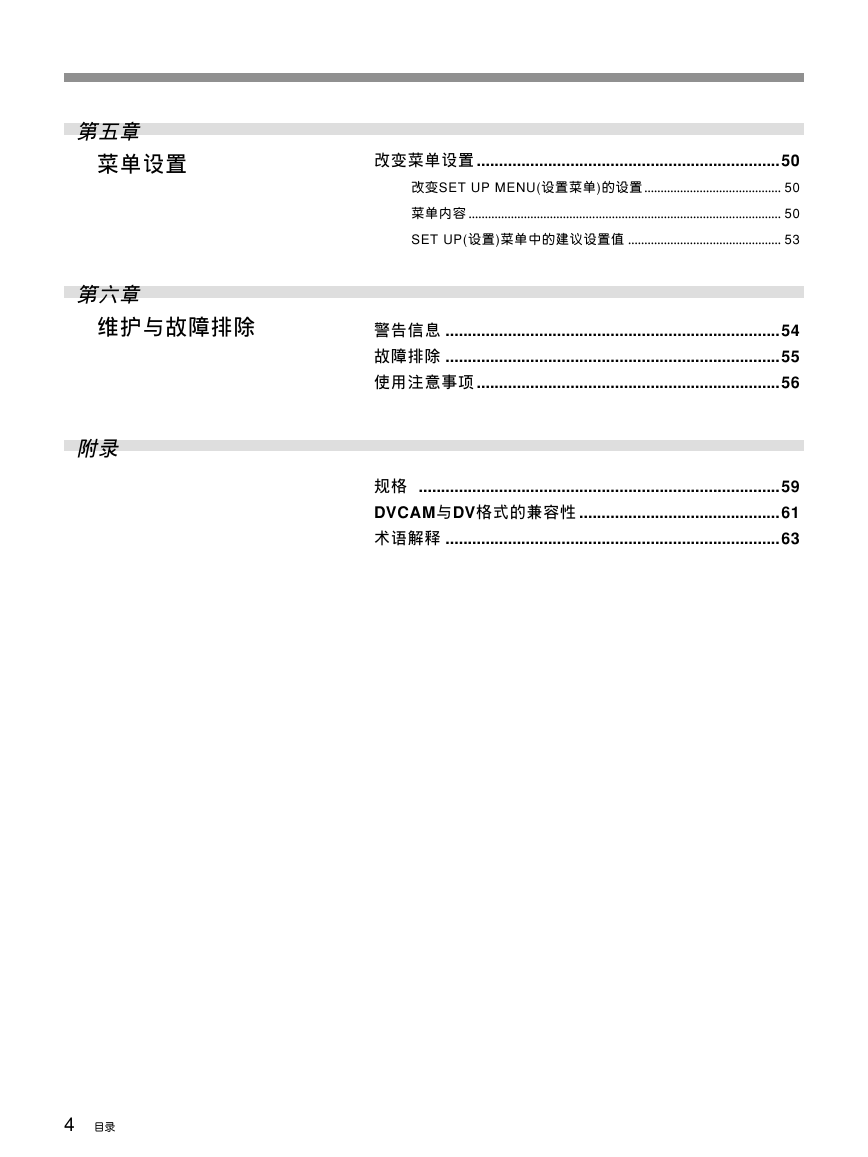

第五章菜单设置第六章维护与故障排除附录改变菜单设置 ....................................................................50 改变SET UP MENU(设置菜单)的设置 .......................................... 50 菜单内容 ................................................................................................ 50 SET UP(设置)菜单中的建议设置值 ............................................... 53 警告信息 ...........................................................................54 故障排除 ...........................................................................55 使用注意事项 ....................................................................56 规格 .................................................................................59 DVCAM与DV格式的兼容性 .............................................61 术语解释 ...........................................................................63 4 目录

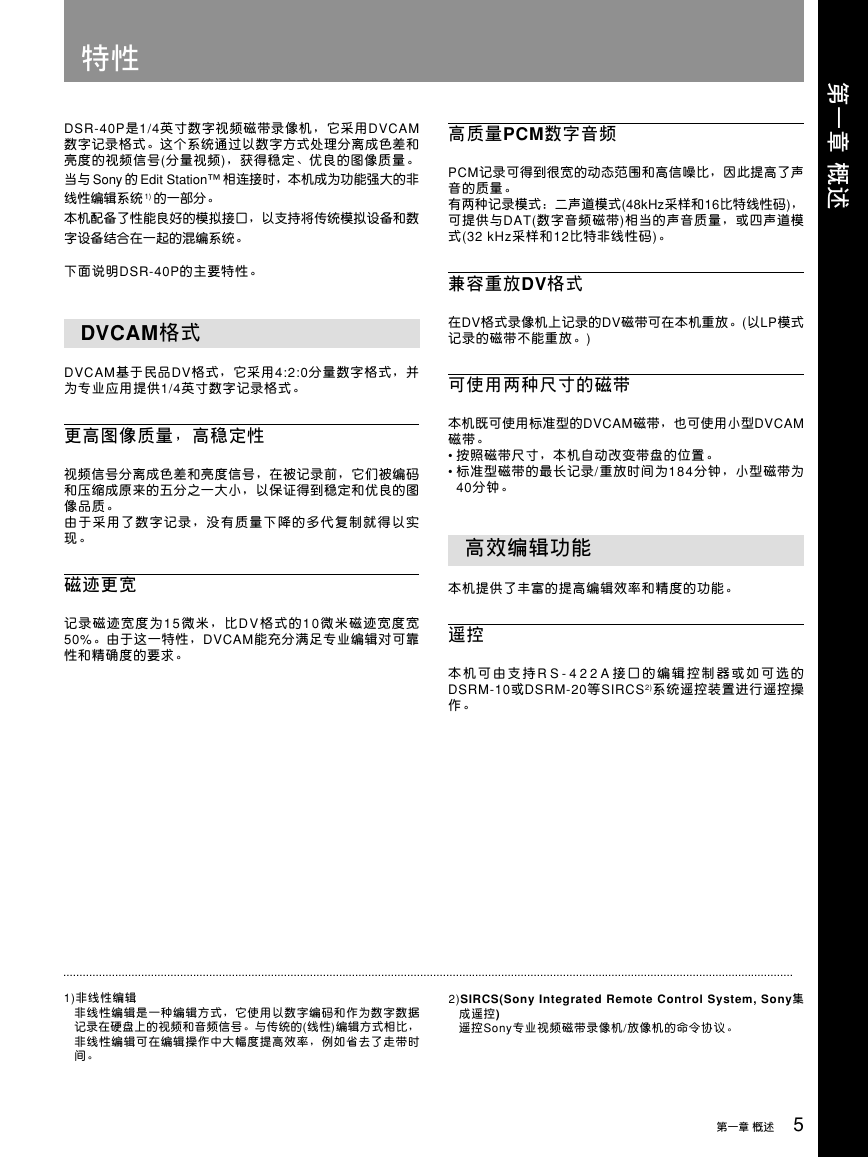

第一章概述第一章概述特性 DSR-40P是1/4英寸数字视频磁带录像机，它采用DVCAM 数字记录格式。这个系统通过以数字方式处理分离成色差和亮度的视频信号(分量视频)，获得稳定、优良的图像质量。当与 Sony 的 Edit Station™ 相连接时，本机成为功能强大的非线性编辑系统 1) 的一部分。本机配备了性能良好的模拟接口，以支持将传统模拟设备和数字设备结合在一起的混编系统。下面说明DSR-40P的主要特性。高质量PCM数字音频 PCM记录可得到很宽的动态范围和高信噪比，因此提高了声音的质量。有两种记录模式：二声道模式(48kHz采样和16比特线性码)，可提供与DAT(数字音频磁带)相当的声音质量，或四声道模式(32 kHz采样和12比特非线性码)。兼容重放DV格式 DVCAM格式在DV格式录像机上记录的DV磁带可在本机重放。(以LP模式记录的磁带不能重放。) DVCAM基于民品DV格式，它采用4:2:0分量数字格式，并为专业应用提供1/4英寸数字记录格式。可使用两种尺寸的磁带更高图像质量，高稳定性视频信号分离成色差和亮度信号，在被记录前，它们被编码和压缩成原来的五分之一大小，以保证得到稳定和优良的图像品质。由于采用了数字记录，没有质量下降的多代复制就得以实现。本机既可使用标准型的DVCAM磁带，也可使用小型DVCAM 磁带。 • 按照磁带尺寸，本机自动改变带盘的位置。 • 标准型磁带的最长记录/重放时间为184分钟，小型磁带为 40分钟。高效编辑功能磁迹更宽本机提供了丰富的提高编辑效率和精度的功能。记录磁迹宽度为1 5 微米，比D V 格式的1 0 微米磁迹宽度宽 50%。由于这一特性，DVCAM能充分满足专业编辑对可靠性和精确度的要求。遥控本机可由支持 R S - 4 2 2 A 接口的编辑控制器或如可选的 DSRM-10或DSRM-20等SIRCS2)系统遥控装置进行遥控操作。 ................................................................................................................................................................................................................................. 1)非线性编辑非线性编辑是一种编辑方式，它使用以数字编码和作为数字数据记录在硬盘上的视频和音频信号。与传统的(线性)编辑方式相比，非线性编辑可在编辑操作中大幅度提高效率，例如省去了走带时间。 2)SIRCS(Sony Integrated Remote Control System, Sony集成遥控) 遥控Sony专业视频磁带录像机/放像机的命令协议。第一章概述 5

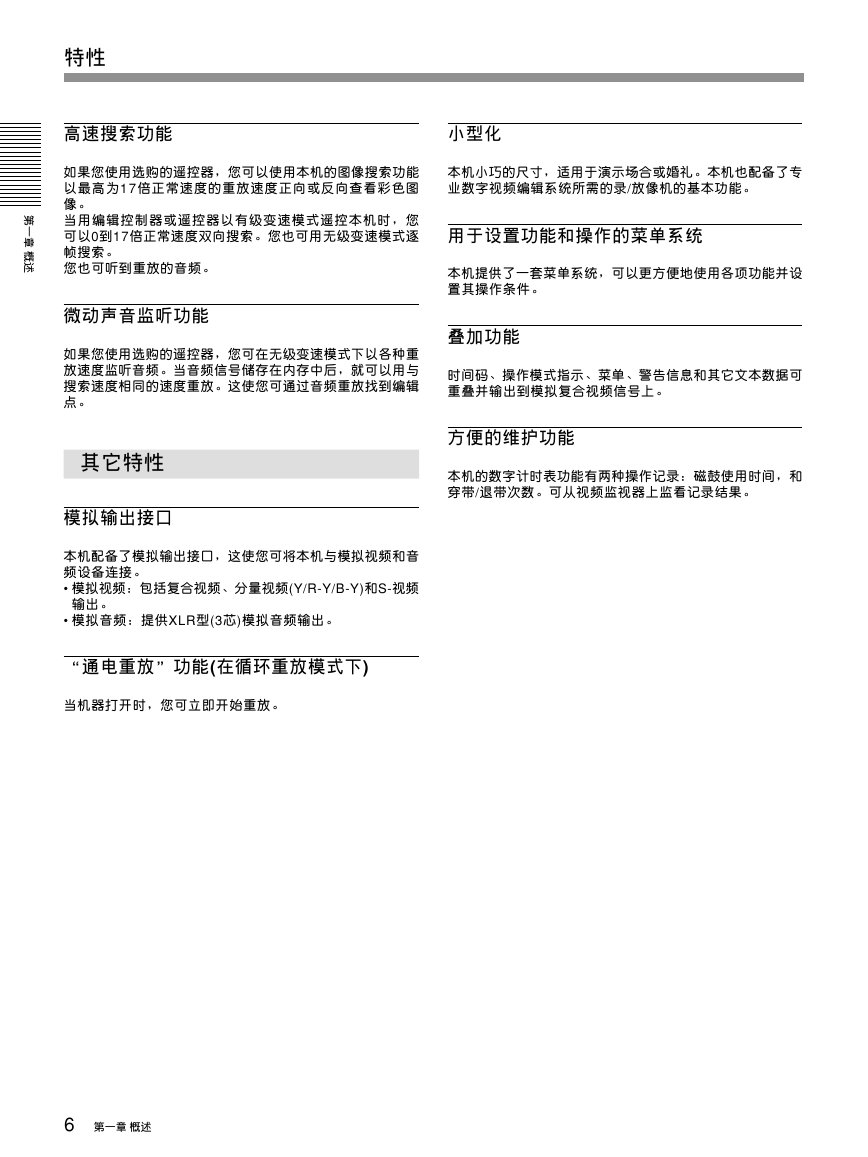

特性高速搜索功能小型化如果您使用选购的遥控器，您可以使用本机的图像搜索功能以最高为17 倍正常速度的重放速度正向或反向查看彩色图像。当用编辑控制器或遥控器以有级变速模式遥控本机时，您可以0到17倍正常速度双向搜索。您也可用无级变速模式逐帧搜索。您也可听到重放的音频。第一章概述本机小巧的尺寸，适用于演示场合或婚礼。本机也配备了专业数字视频编辑系统所需的录/放像机的基本功能。用于设置功能和操作的菜单系统本机提供了一套菜单系统，可以更方便地使用各项功能并设置其操作条件。叠加功能时间码、操作模式指示、菜单、警告信息和其它文本数据可重叠并输出到模拟复合视频信号上。方便的维护功能本机的数字计时表功能有两种操作记录：磁鼓使用时间，和穿带/退带次数。可从视频监视器上监看记录结果。微动声音监听功能如果您使用选购的遥控器，您可在无级变速模式下以各种重放速度监听音频。当音频信号储存在内存中后，就可以用与搜索速度相同的速度重放。这使您可通过音频重放找到编辑点。其它特性模拟输出接口本机配备了模拟输出接口，这使您可将本机与模拟视频和音频设备连接。 • 模拟视频：包括复合视频、分量视频(Y/R-Y/B-Y)和S-视频输出。 • 模拟音频：提供XLR型(3芯)模拟音频输出。 “通电重放”功能(在循环重放模式下) 当机器打开时，您可立即开始重放。 6 第一章概述

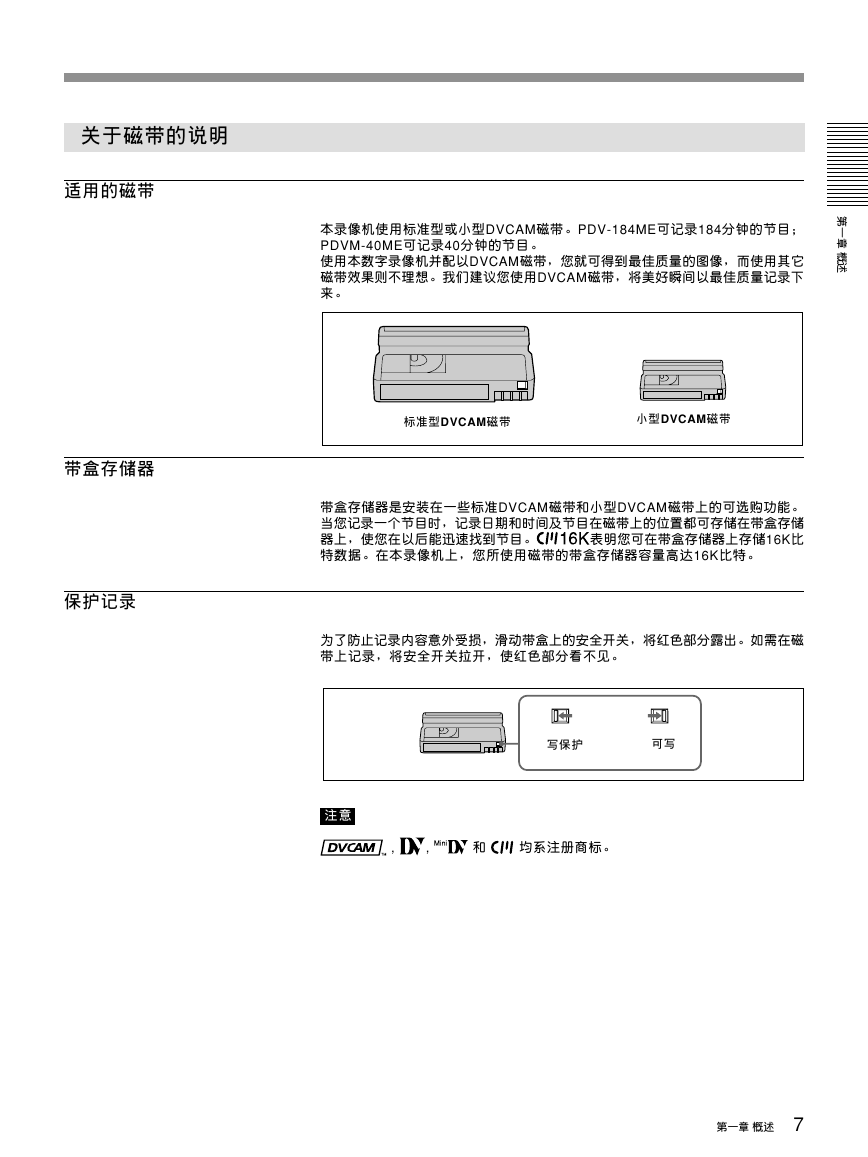

关于磁带的说明适用的磁带带盒存储器保护记录本录像机使用标准型或小型DVCAM磁带。PDV-184ME可记录184分钟的节目； PDVM-40ME可记录40分钟的节目。使用本数字录像机并配以DVCAM磁带，您就可得到最佳质量的图像，而使用其它磁带效果则不理想。我们建议您使用DVCAM磁带，将美好瞬间以最佳质量记录下来。第一章概述标准型DVCAM磁带小型DVCAM磁带带盒存储器是安装在一些标准DVCAM磁带和小型DVCAM磁带上的可选购功能。当您记录一个节目时，记录日期和时间及节目在磁带上的位置都可存储在带盒存储表明您可在带盒存储器上存储16K比器上，使您在以后能迅速找到节目。特数据。在本录像机上，您所使用磁带的带盒存储器容量高达16K比特。为了防止记录内容意外受损，滑动带盒上的安全开关，将红色部分露出。如需在磁带上记录，将安全开关拉开，使红色部分看不见。写保护可写注意 , , 和均系注册商标。第一章概述 7

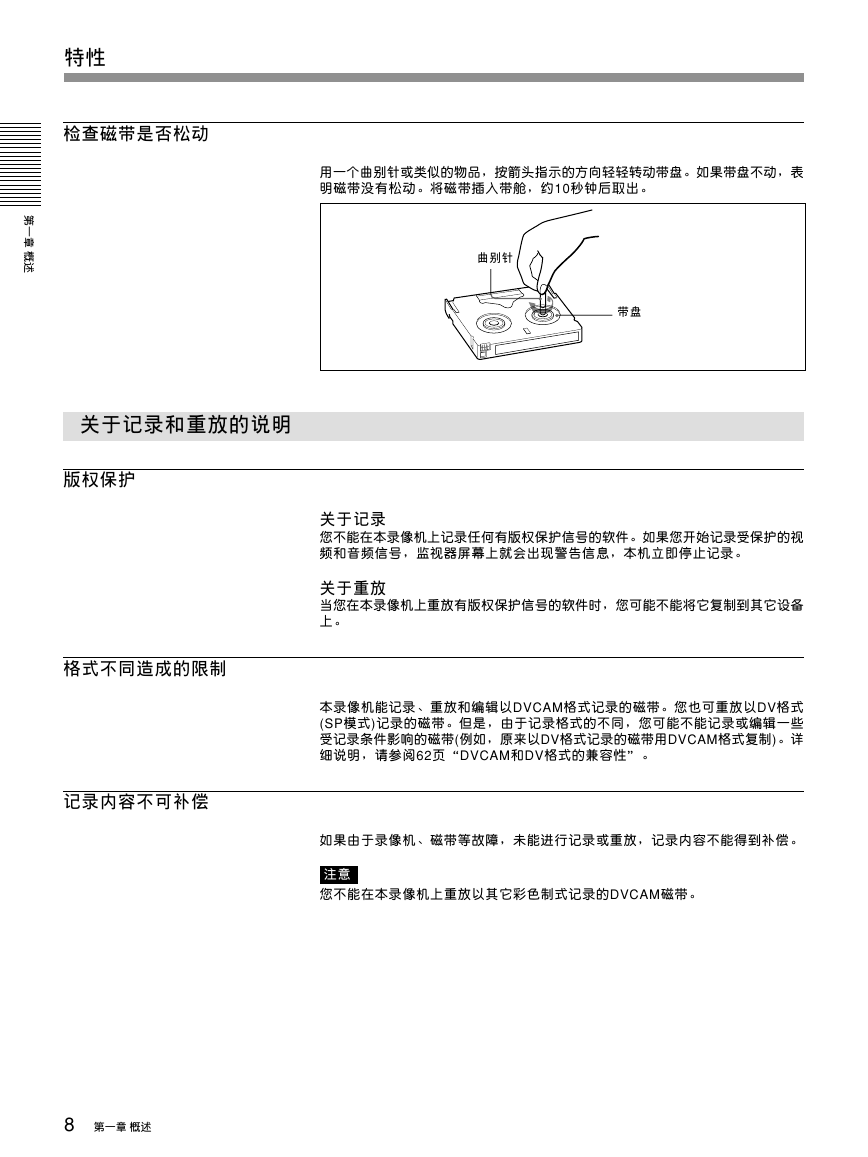

用一个曲别针或类似的物品，按箭头指示的方向轻轻转动带盘。如果带盘不动，表明磁带没有松动。将磁带插入带舱，约10秒钟后取出。曲别针带盘关于记录您不能在本录像机上记录任何有版权保护信号的软件。如果您开始记录受保护的视频和音频信号，监视器屏幕上就会出现警告信息，本机立即停止记录。关于重放当您在本录像机上重放有版权保护信号的软件时，您可能不能将它复制到其它设备上。本录像机能记录、重放和编辑以DVCAM格式记录的磁带。您也可重放以DV格式 (SP模式)记录的磁带。但是，由于记录格式的不同，您可能不能记录或编辑一些受记录条件影响的磁带(例如，原来以DV格式记录的磁带用DVCAM格式复制)。详细说明，请参阅62页“DVCAM和DV格式的兼容性”。如果由于录像机、磁带等故障，未能进行记录或重放，记录内容不能得到补偿。注意您不能在本录像机上重放以其它彩色制式记录的DVCAM磁带。特性检查磁带是否松动第一章概述关于记录和重放的说明版权保护格式不同造成的限制记录内容不可补偿 8 第一章概述
