数字摄录一体机
操作说明书
在使用设备之前,请详细阅读此说明并请妥善保管。
DSR-500WSPL
2000 Sony 公司
警告
为避免起火和触电,请不要使设备被雨淋或者受
潮。
为避免触电,请不要打开机盖。维修只能由专业
人员进行。
用户记录
机型和序列号见设备顶部。请将这些号码记载在下面的空
格中,供将来为本产品而同Sony经销商联系时使用。
机型号:
序列号:
锂电池
请使用Sony CR2032锂电池。使用其它电池有失火或爆炸
的危险。
警告
电池处理不当可能引起爆炸。
请不要充电、拆卸或丢入火中。
说明
请将锂电池存放在儿童够不到的地方。如果儿童吞食了电
池,请立即求医。
2

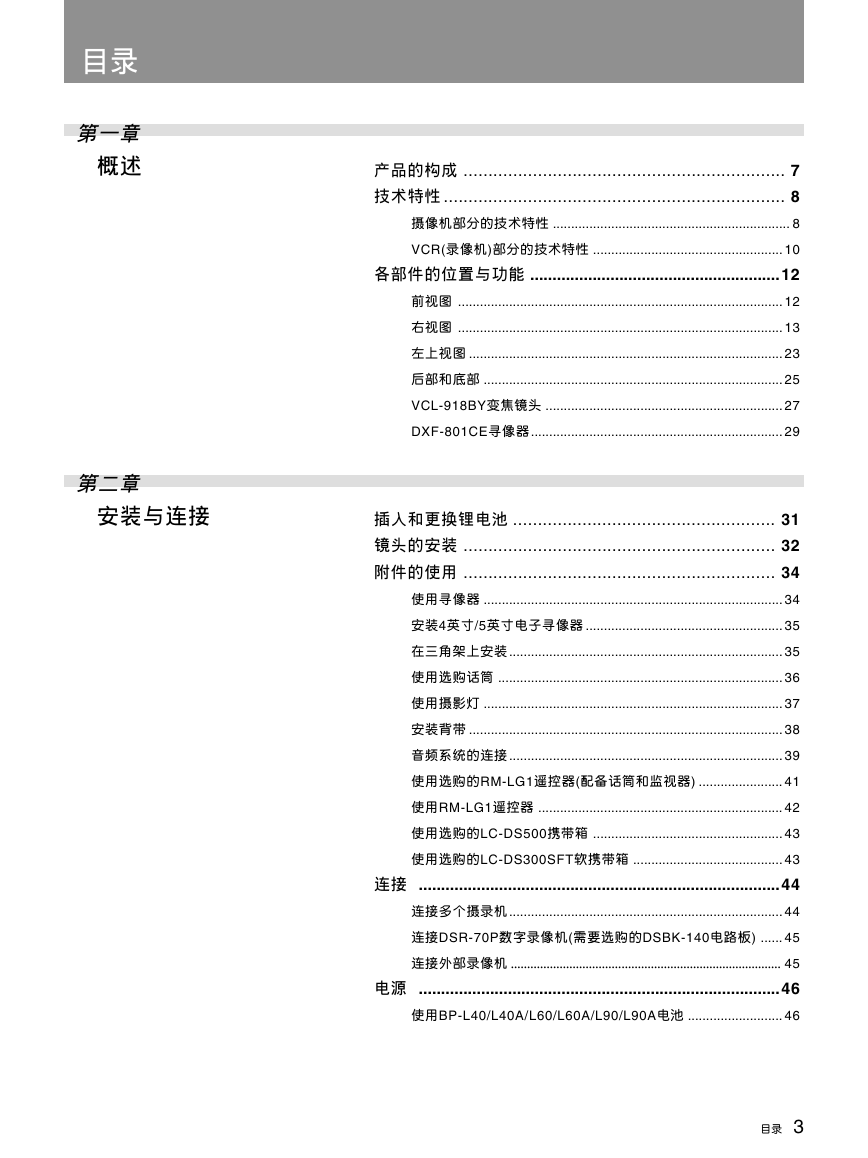

目录
第一章
概述
第二章
安装与连接
产品的构成 ................................................................. 7
技术特性 ..................................................................... 8
摄像机部分的技术特性 ................................................................. 8
VCR(录像机)部分的技术特性 .................................................... 10
各部件的位置与功能 ........................................................12
前视图 ......................................................................................... 12
右视图 ......................................................................................... 13
左上视图 ...................................................................................... 23
后部和底部 .................................................................................. 25
VCL-918BY变焦镜头 ................................................................. 27
DXF-801CE寻像器 ..................................................................... 29
插入和更换锂电池 ..................................................... 31
镜头的安装 ............................................................... 32
附件的使用 ............................................................... 34
使用寻像器 .................................................................................. 34
安装4英寸/5英寸电子寻像器 ...................................................... 35
在三角架上安装 ........................................................................... 35
使用选购话筒 .............................................................................. 36
使用摄影灯 .................................................................................. 37
安装背带 ...................................................................................... 38
音频系统的连接 ........................................................................... 39
使用选购的RM-LG1遥控器(配备话筒和监视器) ....................... 41
使用RM-LG1遥控器 ................................................................... 42
使用选购的LC-DS500携带箱 .................................................... 43
使用选购的LC-DS300SFT软携带箱 ......................................... 43
连接 .................................................................................44
连接多个摄录机 ........................................................................... 44
连接DSR-70P数字录像机(需要选购的DSBK-140电路板) ...... 45
连接外部录像机 ................................................................................... 45
电源 .................................................................................46
使用BP-L40/L40A/L60/L60A/L90/L90A电池 .......................... 46
目录 3
使用交流适配器 ................................................................................... 48
使用Anton Bauer智能电池系统 ...................................................... 48
拍摄的基本步骤 ................................................................49
使用DynaLatitude功能 ...................................................................... 50
录制 .................................................................................51
DSR-500WSPL使用的磁带 ............................................................. 51
在内部录像机上进行录制 .................................................................. 52
录制外部视频信号 ............................................................................... 56
使用VTR(录像机)接口(26芯)在外部录像机上进行录制 ............ 56
使用DV OUT(DV输出)接口在外部录像机上进行录制 ................ 57
退带编辑 ...........................................................................58
在磁带的任何位置开始退带编辑 ..................................................... 58
在退带编辑中使用编辑搜索功能 ..................................................... 59
使用静帧混合功能 ............................................................................... 60
重放-检查录制内容 ...........................................................61
在拍摄之后立即检查录制内容-录制查阅 ....................................... 61
在寻像器中观看黑白图像重放 .......................................................... 61
观看彩色重放 ....................................................................................... 61
设置时间数值 ............................................................ 62
设置用户比特值 ................................................................................... 63
设置时间码数值 ................................................................................... 64
与外部时间码信号同步-同步锁相系统 ........................................... 66
ClipLink拍摄 ...................................................................68
在拍摄过程中设置编辑点 .................................................................. 70
恢复ClipLink模式录制 ....................................................................... 72
寻像器屏幕指示 ................................................................75
改变寻像器的显示 ............................................................................... 75
第三章
拍摄
第四章
寻像器屏幕指示和
菜单
4 目录
第五章
调整和设置

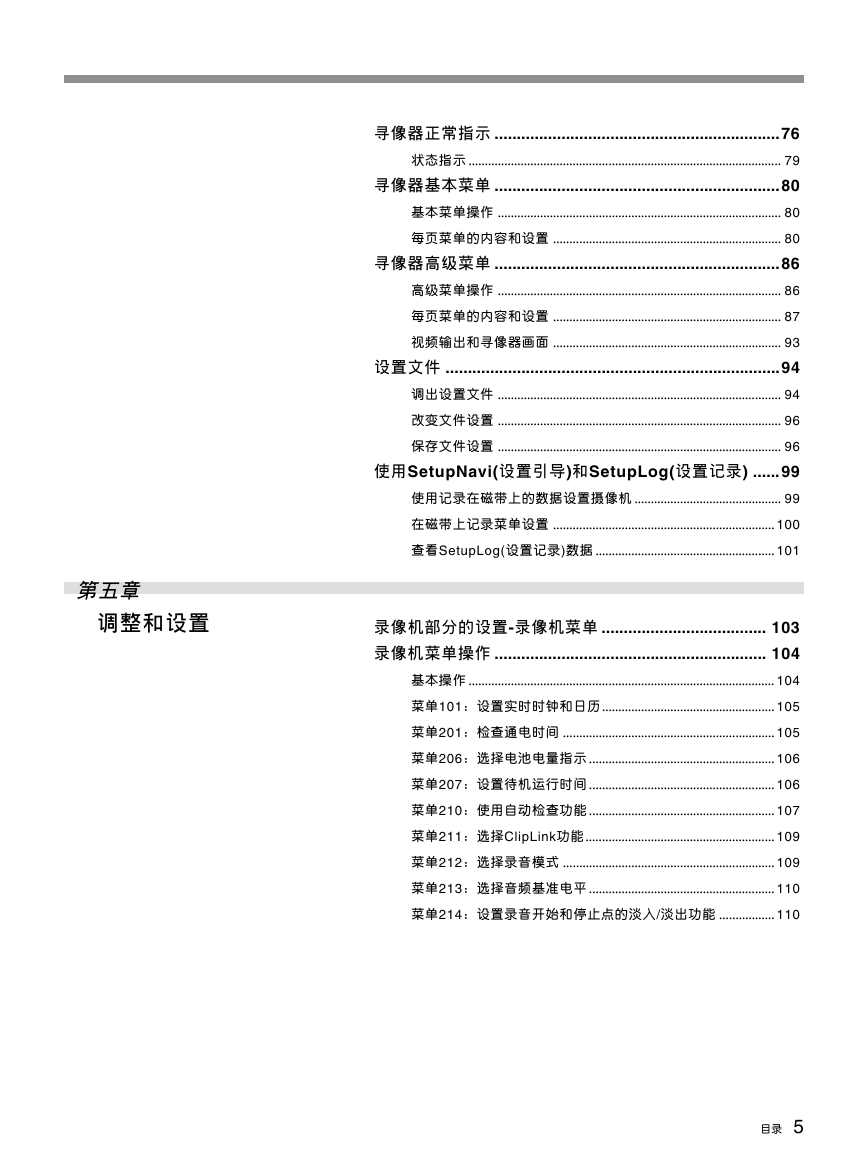

寻像器正常指示 ................................................................76
状态指示 ................................................................................................ 79
寻像器基本菜单 ................................................................80
基本菜单操作 ....................................................................................... 80
每页菜单的内容和设置 ...................................................................... 80
寻像器高级菜单 ................................................................86
高级菜单操作 ....................................................................................... 86
每页菜单的内容和设置 ...................................................................... 87
视频输出和寻像器画面 ...................................................................... 93
设置文件 ...........................................................................94
调出设置文件 ....................................................................................... 94
改变文件设置 ....................................................................................... 96
保存文件设置 ....................................................................................... 96
使用SetupNavi(设置引导)和SetupLog(设置记录) ......99
使用记录在磁带上的数据设置摄像机 ............................................. 99
在磁带上记录菜单设置 .................................................................... 100
查看SetupLog(设置记录)数据 ....................................................... 101
录像机部分的设置-录像机菜单 ..................................... 103
录像机菜单操作 ............................................................. 104
基本操作 .............................................................................................. 104
菜单101:设置实时时钟和日历 ..................................................... 105
菜单201:检查通电时间 ................................................................. 105
菜单206:选择电池电量指示 ......................................................... 106
菜单207:设置待机运行时间 ......................................................... 106
菜单210:使用自动检查功能 ......................................................... 107
菜单211:选择ClipLink功能 .......................................................... 109
菜单212:选择录音模式 ................................................................. 109
菜单213:选择音频基准电平 ......................................................... 110
菜单214:设置录音开始和停止点的淡入/淡出功能 ................. 110
目录 5

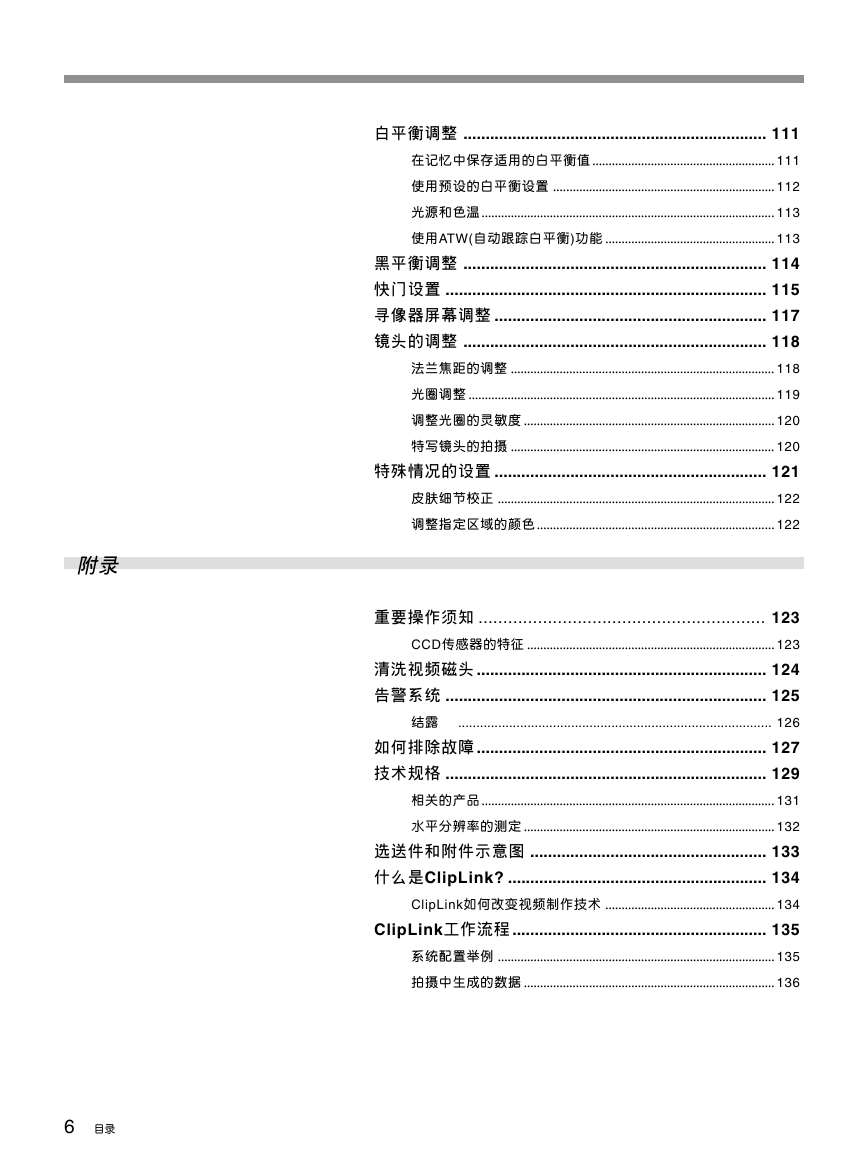

白平衡调整 .................................................................... 111
在记忆中保存适用的白平衡值 ........................................................ 111
使用预设的白平衡设置 .................................................................... 112
光源和色温 .......................................................................................... 113
使用ATW(自动跟踪白平衡)功能 .................................................... 113
黑平衡调整 .................................................................... 114
快门设置 ........................................................................ 115
寻像器屏幕调整 ............................................................. 117
镜头的调整 .................................................................... 118
法兰焦距的调整 ................................................................................. 118
光圈调整 .............................................................................................. 119
调整光圈的灵敏度 ............................................................................. 120
特写镜头的拍摄 ................................................................................. 120
特殊情况的设置 ............................................................. 121
皮肤细节校正 ..................................................................................... 122
调整指定区域的颜色 ......................................................................... 122
重要操作须知 .......................................................... 123
CCD传感器的特征 ............................................................................ 123
清洗视频磁头 ................................................................. 124
告警系统 ........................................................................ 125
结露 ...................................................................................... 126
如何排除故障 ................................................................. 127
技术规格 ........................................................................ 129
相关的产品 .......................................................................................... 131
水平分辨率的测定 ............................................................................. 132
选送件和附件示意图 ..................................................... 133
什么是ClipLink? .......................................................... 134
ClipLink如何改变视频制作技术 .................................................... 134
ClipLink工作流程 ......................................................... 135
系统配置举例 ..................................................................................... 135
拍摄中生成的数据 ............................................................................. 136
附录
6 目录
产品的构成
DSR-500WSPL机型由以下各项组成:
第
一
章
概
述
第
一
章
概
述
DXF-801CE寻像器
话筒(附挡风板)
VCT-U14D三角架托板
开关防护器*
•镜头盖
•束带
•操作说明书
DSR-500WSP摄录一体机 法兰焦距调节用测试卡
背带
RM-LG1遥控器
*开关防护器可以拆卸。(见12页)
第一章 概述 7
特性
技术特性
摄像机部分的技术特性
性能先进的图像处理技术
2/3英寸IT型Power HAD WS CCD
第
一
章
概
述
DSR-500WSPL数字摄录一体机使用新开发的520,000像素
Power HAD WS CCD,可以获得优异的灵敏度和图像质
量。
• 灵敏度:F11.0(3200K、2000 lux时)
• 信噪比:61 dB
• 拖尾:-120 dB
TruEye™ 处理技术实现了以下的性能特点。这一数字信号
处理技术使自然色彩的再现,达到人眼观察的水平。
DynaLatitude™
可以根据亮度信号电平的直方图,对每一像素的对比度控
制进行细微的调整。(见50,81和88页)
DCC+(动态对比度调整plus)
在拍摄高亮度对象时,防止图像太亮,同时防止高亮度对
象的色彩失真。
可切换16:9和4:3之间的宽高比
黑扩展和黑压缩
在黑暗区域控制亮度信号电平,而不会改变色调。
简便的菜单操作,可以迅速地切换16:9或4:3的宽高比。
在4:3模式时,通过数字处理而把WS CCD产生的16:9视频
信号变成相当于4:3的宽屏幕。(见92页)
宽屏ID信号
可用菜单设定把宽屏ID(标识)信号加到16:9模式视频信号之
中。(见92页)
寻像器中的自动宽高比的切换
当使用附带的DXF-801CE寻像器时,寻像器扫描尺寸将根据
所选用于摄录机的宽高比(16:9 或4:3)自动进行切换。(见92
页)
各种细节校正
• 皮肤细调功能:这个功能可以使拍摄对象的面部有较为柔
和的外观。可以自动设定目标肤色。
• 黑斑校正
• 红/ 绿垂直细节校正:这个功能可以对红色和绿色信号进行垂
直细节补偿。
• 水平细节频率控制
记录和管理设置数据
除了可以在寻像器屏幕上显示设置菜单外,DSR-500WSPL
还配备有下列功能,协助摄录一体机的设置。
设置文件系统
进行调整和设置时,可以使用设置文件。D S R - 5 0 0 W S P L
装有出厂预设文件,其中有出厂时的设置,同时还可以自
由地创建用户文件。(见94页)
.................................................................................................................................................................................................................................
1) ID信号符合EIAJ CPR-1204标准。
2) 视频信号指:
• 从VIDEO OUTPUT(视频输出)接口和MONITOR OUT(监视器
输出)接口输出的视频信号。
• 从VTR(录像机)接口输出的Y/C分离信号的Y分量及分量信号的
Y分量。
8 第一章 概述
