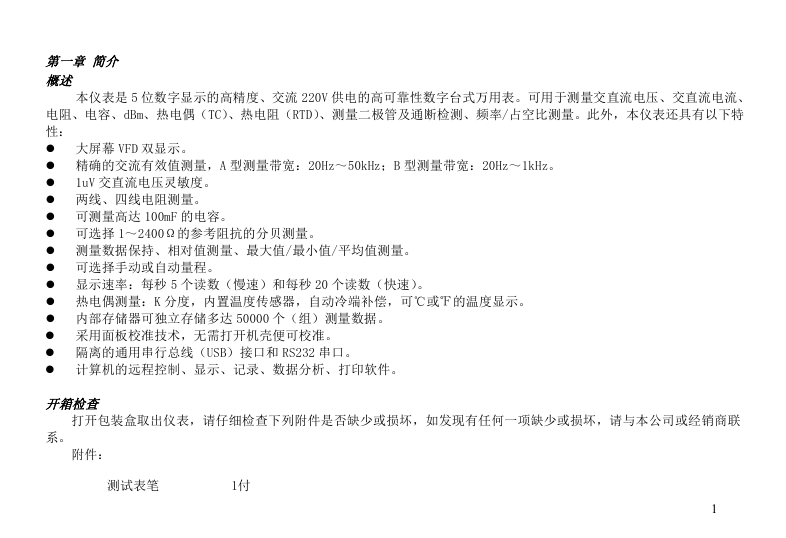

第一章简介概述 1uV 交直流电压灵敏度。本仪表是 5 位数字显示的高精度、交流 220V 供电的高可靠性数字台式万用表。可用于测量交直流电压、交直流电流、电阻、电容、dBm、热电偶（TC）、热电阻（RTD）、测量二极管及通断检测、频率/占空比测量。此外，本仪表还具有以下特性：  大屏幕 VFD 双显示。  精确的交流有效值测量，A 型测量带宽：20Hz～50kHz；B 型测量带宽：20Hz～1kHz。   两线、四线电阻测量。  可测量高达 100mF 的电容。  可选择 1～2400Ω的参考阻抗的分贝测量。  测量数据保持、相对值测量、最大值/最小值/平均值测量。  可选择手动或自动量程。  显示速率：每秒 5 个读数（慢速）和每秒 20 个读数（快速）。  热电偶测量：K 分度，内置温度传感器，自动冷端补偿，可℃或℉的温度显示。  内部存储器可独立存储多达 50000 个（组）测量数据。  采用面板校准技术，无需打开机壳便可校准。  隔离的通用串行总线（USB）接口和 RS232 串口。  计算机的远程控制、显示、记录、数据分析、打印软件。开箱检查打开包装盒取出仪表，请仔细检查下列附件是否缺少或损坏，如发现有任何一项缺少或损坏，请与本公司或经销商联系。附件：测试表笔 1付 1

电源线 USB线 DB/9串口线光盘产品用户手册 1根 1根 1根 1张 1本安全说明本仪表严格按照GB4793 .1（等同于IEC1010-1）安全标准要求来设计和测试，请根据本手册说明使用仪表，否则仪表所提供的保护可能会被损坏。警告代表对使用者构成危险情况的行为；小心代表对仪表和被测试设备可能造成损坏情况的行为；注意代表对仪表操作和特性了解的符号。有关仪表和手册所用的国际符号，请参阅表1-1的解释。警告为避免可能遭到电击或人身伤害：  本仪表若未按照制造商所指定的方式使用，仪表所提供的保护功能可能会失效。  切勿使用损坏的仪表。使用仪表前，请检查机壳。查看是否有裂痕、缺少塑胶件、电池门是否锁紧、外护套是否套上。请特别注意接头的绝缘层。  检查测试导线绝缘是否有损坏或暴露的部分。检查测试导线是否导通。若导线有损坏，必须更换相同型号或相同电气规格的导线后再使用仪表。  若仪表工作失常，保护设施可能已遭损坏，请勿使用。若有疑问，应把仪表送去维修。  切勿在爆炸性的气体，蒸汽灰尘附近使用本仪表。  切勿对仪表的端子之间或任何端子与接地之间施加超过仪表上所表示的额定电压或电流。  通过测试一已知电压的方法确认仪表工作正常。如果仪表工作不正常，切勿使用，如有疑问，应把仪表送去维修。  对于所有的直流电压功能，包括手动或自动量程，为避免由于存在交流电压引起不正确读数而导致电击的危险，请先使用交流电压功能来确认是否有任何交流电压的存在。然后选择一个等于或大于交流电压量程的直流电压量程。 2

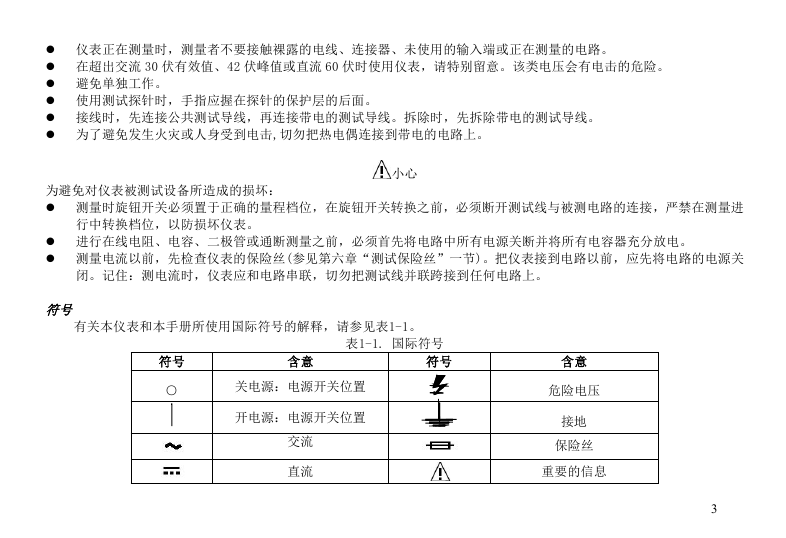

 仪表正在测量时，测量者不要接触裸露的电线、连接器、未使用的输入端或正在测量的电路。  在超出交流 30 伏有效值、42 伏峰值或直流 60 伏时使用仪表，请特别留意。该类电压会有电击的危险。  避免单独工作。  使用测试探针时，手指应握在探针的保护层的后面。  接线时，先连接公共测试导线，再连接带电的测试导线。拆除时，先拆除带电的测试导线。  为了避免发生火灾或人身受到电击,切勿把热电偶连接到带电的电路上。小心为避免对仪表被测试设备所造成的损坏：  测量时旋钮开关必须置于正确的量程档位，在旋钮开关转换之前，必须断开测试线与被测电路的连接，严禁在测量进行中转换档位，以防损坏仪表。  进行在线电阻、电容、二极管或通断测量之前，必须首先将电路中所有电源关断并将所有电容器充分放电。  测量电流以前，先检查仪表的保险丝(参见第六章“测试保险丝”一节)。把仪表接到电路以前，应先将电路的电源关闭。记住：测电流时，仪表应和电路串联，切勿把测试线并联跨接到任何电路上。符号有关本仪表和本手册所使用国际符号的解释，请参见表1-1。符号 ○ 表1-1. 国际符号含意符号关电源：电源开关位置开电源：电源开关位置交流直流含意危险电压接地保险丝重要的信息 3

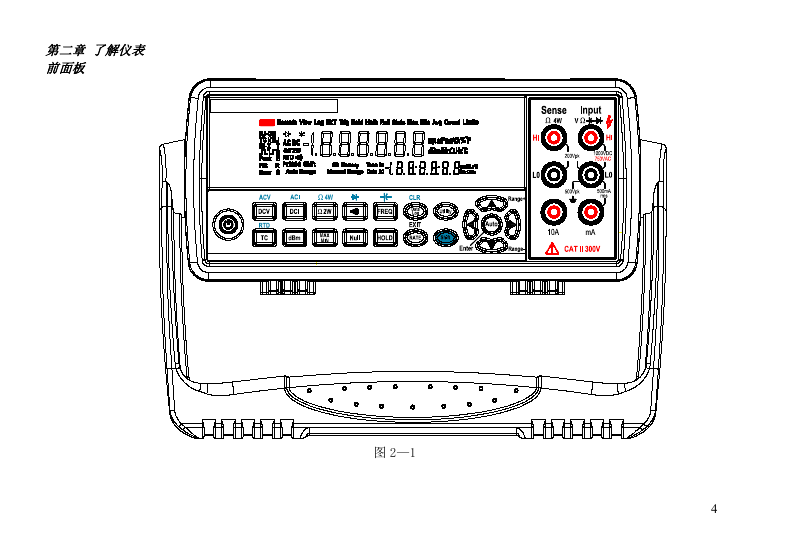

第二章了解仪表前面板图 2—1 4

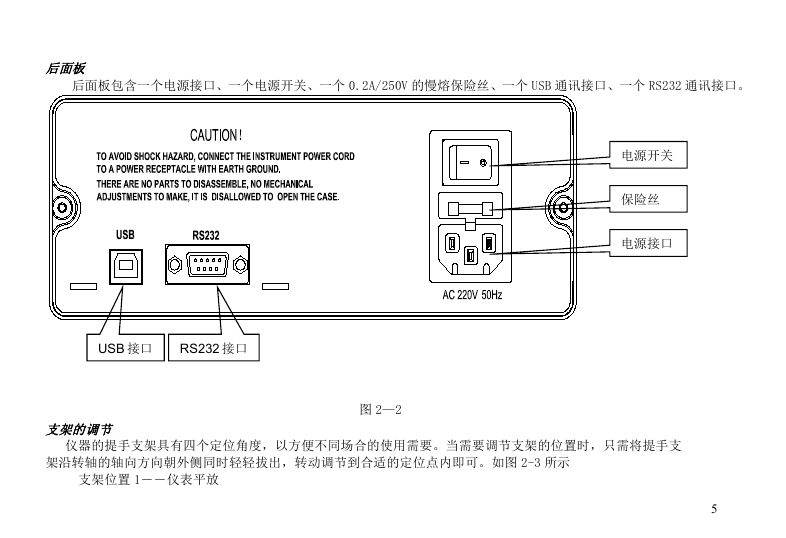

后面板后面板包含一个电源接口、一个电源开关、一个 0.2A/250V 的慢熔保险丝、一个 USB 通讯接口、一个 RS232 通讯接口。电源开关保险丝电源接口 USB 接口 RS232 接口支架的调节仪器的提手支架具有四个定位角度，以方便不同场合的使用需要。当需要调节支架的位置时，只需将提手支架沿转轴的轴向方向朝外侧同时轻轻拔出，转动调节到合适的定位点内即可。如图 2-3 所示支架位置 1――仪表平放图 2—2 5

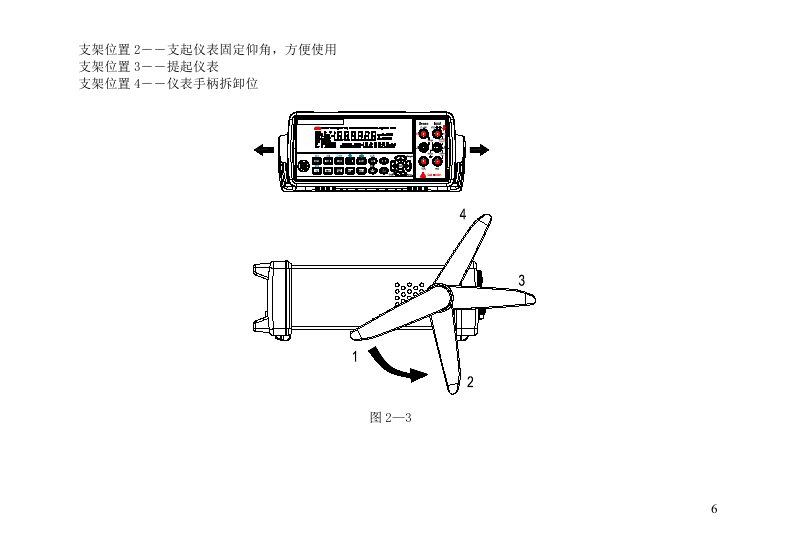

支架位置 2――支起仪表固定仰角，方便使用支架位置 3――提起仪表支架位置 4――仪表手柄拆卸位图 2—3 6

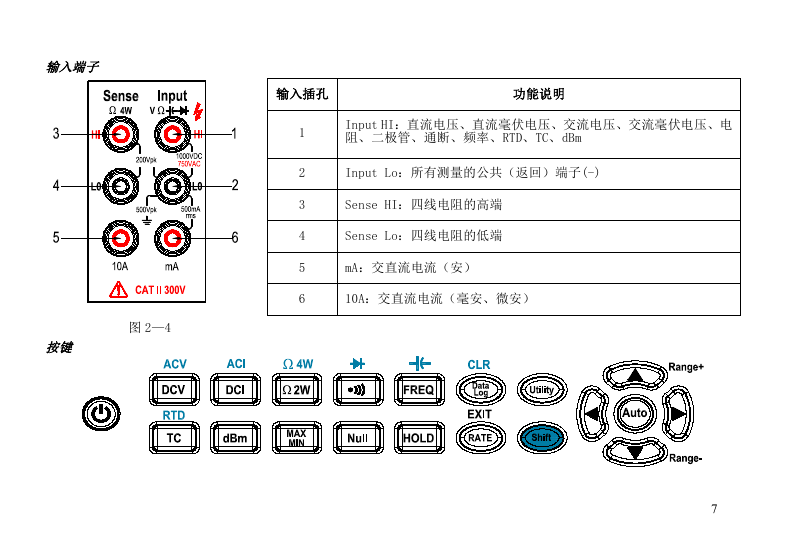

输入端子输入插孔功能说明 1 2 3 4 5 6 Input HI：直流电压、直流毫伏电压、交流电压、交流毫伏电压、电阻、二极管、通断、频率、RTD、TC、dBm Input Lo：所有测量的公共（返回）端子(-) Sense HI：四线电阻的高端 Sense Lo：四线电阻的低端 mA：交直流电流（安） 10A：交直流电流（毫安、微安）图 2—4 按键 7

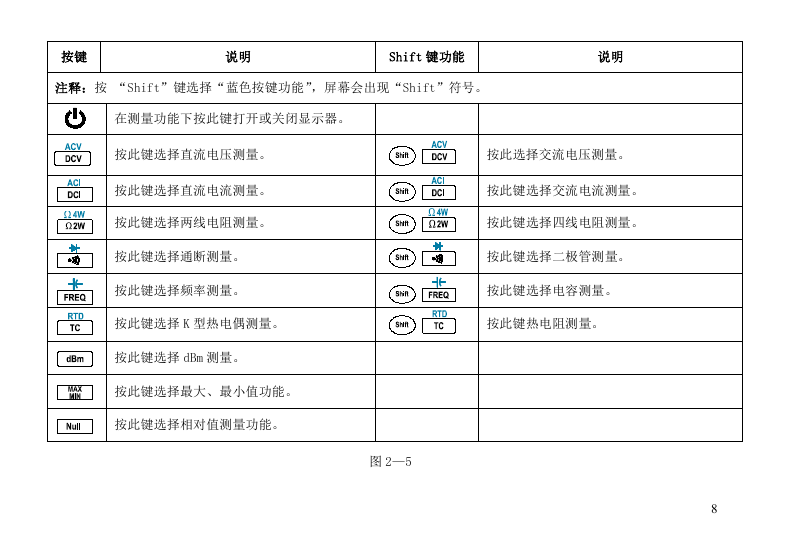

按键说明 Shift 键功能说明注释：按 “Shift”键选择“蓝色按键功能”，屏幕会出现“Shift”符号。在测量功能下按此键打开或关闭显示器。按此键选择直流电压测量。按此选择交流电压测量。按此键选择直流电流测量。按此键选择交流电流测量。按此键选择两线电阻测量。按此键选择四线电阻测量。按此键选择通断测量。按此键选择频率测量。按此键选择二极管测量。按此键选择电容测量。按此键选择 K 型热电偶测量。按此键热电阻测量。按此键选择 dBm 测量。按此键选择最大、最小值功能。按此键选择相对值测量功能。图 2—5 8
