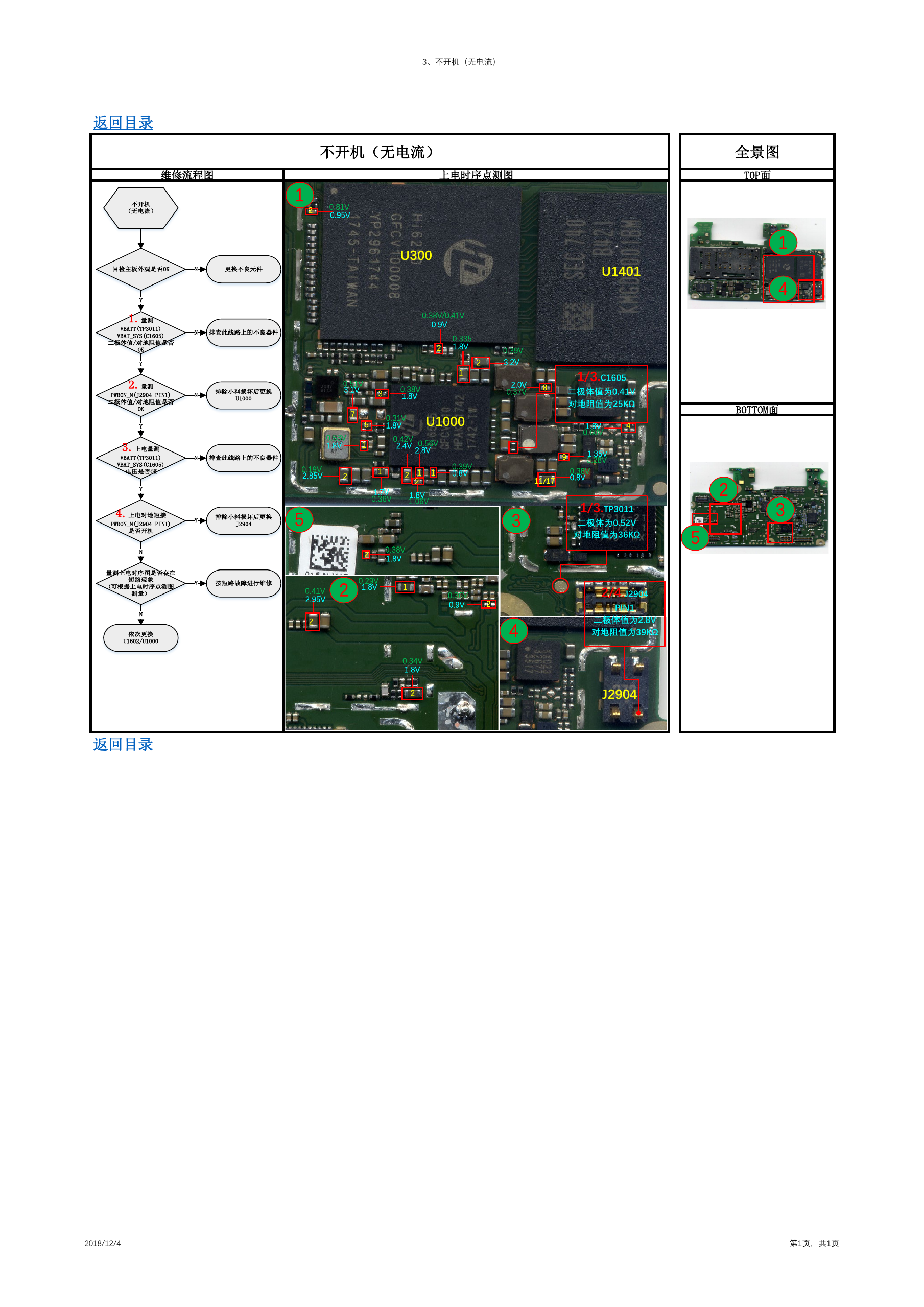

3、不开机（无电流） 返回目录 不开机 （无电流） 维修流程图 上电时序点测图 不开机（无电流） 1 2 0.81V 0.95V 目检主板外观是否OK N 更换不良元件 Y 1.量测 VBATT(TP3011) VBAT_SYS(C1605) 二极体值/对地阻值是否 OK Y 2.量测 PWRON_N(J2904 PIN1) 二极体值/对地阻值是否 N OK Y 3.上电量测 VBATT(TP3011) VBAT_SYS(C1605) 电压是否OK Y N 排查此线路上的不良器件 排除小料损坏后更换 U1000 0.51V 3.1V 7 5 1 0.53V 1.8V N 排查此线路上的不良器件 0.19V 2.85V 2 U300 0.38V/0.41V 0.9V 0.335 1.8V 2 2 1 3 0.38V 1.8V 0.31V 1.8V U1000 0.42V 2.4V 0.56V 2.8V 0.39V 0.8V 1 1.7V 0.36V 2 1 2 1 1.8V 1.06V U1401 0.39V 3.2V 2.0V 0.37V 8 1/3.C1605 二极体值为0.41V 对地阻值为25KΩ 1.8V 0.60V 4 9 1.35V 0.28V 0.38V 0.8V 11/17 4.上电对地短接 PWRON_N(J2904 PIN1) 是否开机 Y 排除小料损坏后更换 J2904 5 N 量测上电时序图是否存在 短路现象 (可根据上电时序点测图 测量） N 依次更换 U1602/U1000 Y 按短路故障进行维修 2 0.38V 1.8V 0.29V 1.8V 1 2 0.41V 2.95V 2 0.36V 0.9V 2 3 4 0.34V 1.8V 2 返回目录 1/3.TP3011 二极体为0.52V 对地阻值为36KΩ 5 2/4.J2904 PIN1 二极体值为2.8V 对地阻值为39KΩ J2904 全景图 TOP面 1 4 BOTTOM面 3 2 2018/12/4 第1页，共1页
