    近期的几个单片机例程及详细分析 最近，我们在课上讲了几个小例子，在此再把Proteus图及程序的详细解释列出来，供大家参考。 1. 应用查询方式，对连接在 P1.4 管脚上的按键次数进行计数，每 5 次在 P 1.0 上连接的红色 LED 亮或不亮。 本题考虑点： A、 应用查询方式，即读和检测P1.4 管脚的状态，是 1 或 0； B、 每 5 次翻转一次，因此可设一个寄存器作为计数器，看是否到了 5 次，5 次后清零； C、 P1.0 上的LED亮或不亮，即状态翻转，CPL P1.0。 Proteus图 应用元器件：单片机 80C51(或 80C52)、按键Button、电阻Res、LED 单片机属于微处理器库里面的，因此，应再点击Microprocessor ICS，后同。 图 1 找元器件的方法 1

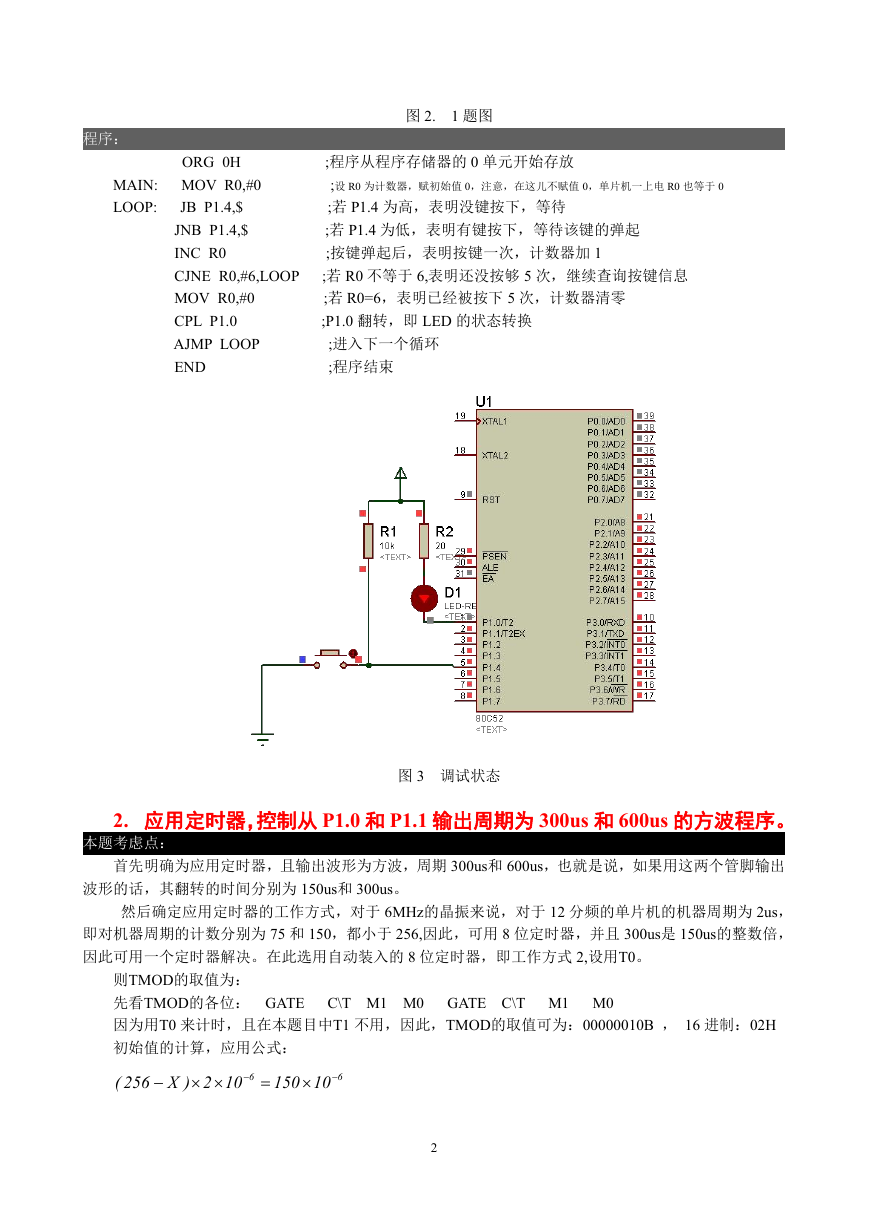

    图 2. 1 题图 程序： ORG 0H MAIN: MOV R0,#0 LOOP: JB P1.4,$ JNB P1.4,$ INC R0 CJNE R0,#6,LOOP MOV R0,#0 CPL P1.0 AJMP LOOP END ;程序从程序存储器的 0 单元开始存放 ;设 R0 为计数器，赋初始值 0，注意，在这儿不赋值 0，单片机一上电 R0 也等于 0 ;若 P1.4 为高，表明没键按下，等待 ;若 P1.4 为低，表明有键按下，等待该键的弹起 ;按键弹起后，表明按键一次，计数器加 1 ;若 R0 不等于 6,表明还没按够 5 次，继续查询按键信息 ;若 R0=6，表明已经被按下 5 次，计数器清零 ;P1.0 翻转，即 LED 的状态转换 ;进入下一个循环 ;程序结束 图 3 调试状态 2. 应用定时器，控制从 P1.0 和 P1.1 输出周期为 300us 和 600us 的方波程序。 本题考虑点： 首先明确为应用定时器，且输出波形为方波，周期 300us和 600us，也就是说，如果用这两个管脚输出 波形的话，其翻转的时间分别为 150us和 300us。 然后确定应用定时器的工作方式，对于 6MHz的晶振来说，对于 12 分频的单片机的机器周期为 2us， 即对机器周期的计数分别为 75 和 150，都小于 256,因此，可用 8 位定时器，并且 300us是 150us的整数倍， 因此可用一个定时器解决。在此选用自动装入的 8 位定时器，即工作方式 2,设用T0。 则TMOD的取值为： 先看TMOD的各位： GATE 因为用T0 来计时，且在本题目中T1 不用，因此，TMOD的取值可为：00000010B ， 16 进制：02H 初始值的计算，应用公式： GATE C\T M1 M0 C\T M1 M0 ( 256  2)X  10  6  150  10  6 2

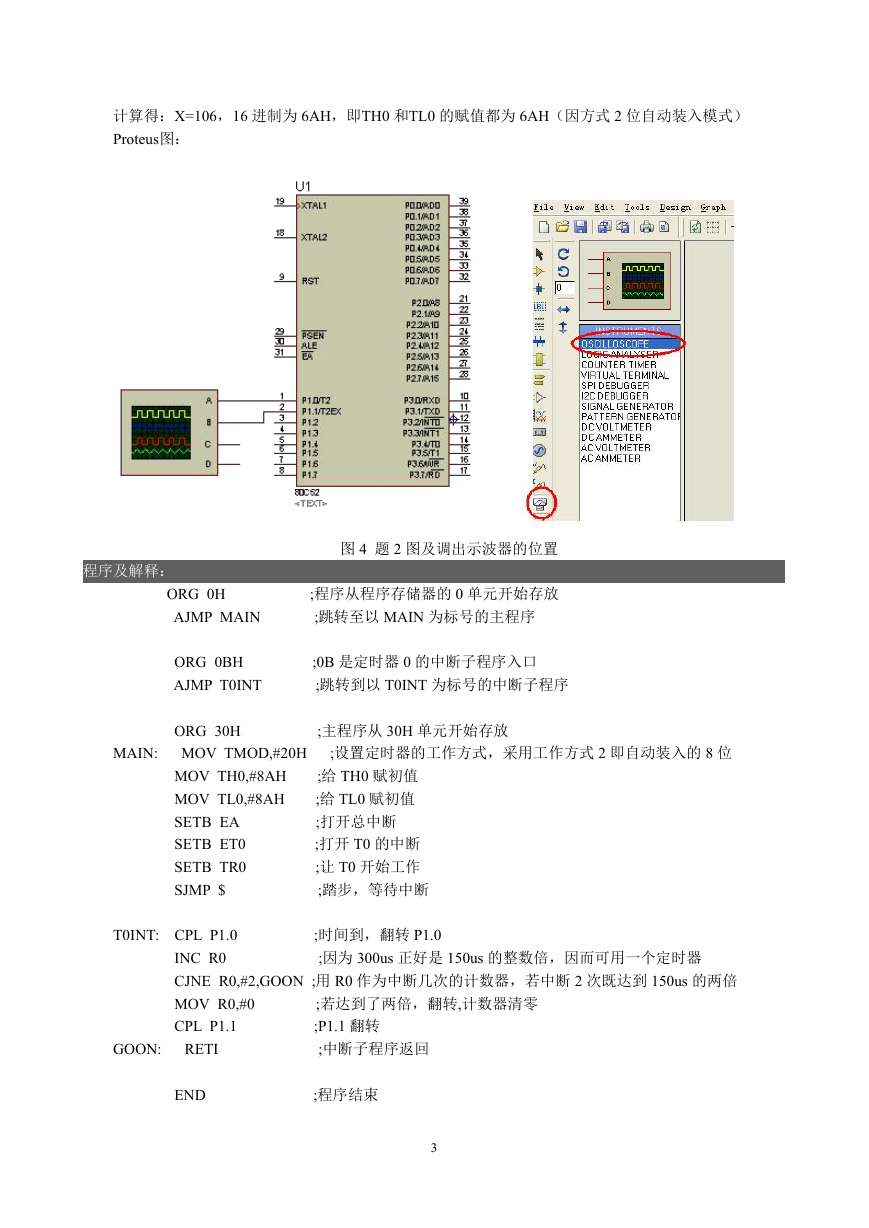

    计算得：X=106，16 进制为 6AH，即TH0 和TL0 的赋值都为 6AH（因方式 2 位自动装入模式） Proteus图： 程序及解释： 图 4 题 2 图及调出示波器的位置 ORG 0H AJMP MAIN ;程序从程序存储器的 0 单元开始存放 ;跳转至以 MAIN 为标号的主程序 ORG 0BH AJMP T0INT ;0B 是定时器 0 的中断子程序入口 ;跳转到以 T0INT 为标号的中断子程序 ORG 30H ;主程序从 30H 单元开始存放 MAIN: MOV TMOD,#20H ;设置定时器的工作方式，采用工作方式 2 即自动装入的 8 位 MOV TH0,#8AH MOV TL0,#8AH SETB EA SETB ET0 SETB TR0 SJMP $ ;给 TH0 赋初值 ;给 TL0 赋初值 ;打开总中断 ;打开 T0 的中断 ;让 T0 开始工作 ;踏步，等待中断 T0INT: CPL P1.0 ;时间到，翻转 P1.0 ;因为 300us 正好是 150us 的整数倍，因而可用一个定时器 INC R0 CJNE R0,#2,GOON ;用 R0 作为中断几次的计数器，若中断 2 次既达到 150us 的两倍 MOV R0,#0 CPL P1.1 RETI ;若达到了两倍，翻转,计数器清零 ;P1.1 翻转 ;中断子程序返回 GOON: END ;程序结束 3
    3. 应用 164 带 3 只数码管，显示从 000-999 的单个跳数； 图 5 波形图 本题考虑点： 164 是移位寄存器，因此最好直接用串口，与 164 连接； 3 位数，可把三位数设为一个计数器，设从 30H-32H，其中 30H为最低位，31H为中间位，32H为最 高位，然后从 30H开始加 1,当 30H加到 10 后，30H清零，31H再加 1,31H为 10 后，变为零，32H再加 1， 当 32H为 10 后，清零。 把显示部分编写为一个子程序，30-32H内的数每改变一次，调用一次显示； 由于人的视力跟不上单片机一条指令的运算时间，因此需要延时。 因此，在软件设计上可分为三部分：一是加数部分，一是显示部分，一是延时部分。 Proteus图： （注意RXD、TXD的接法，以及后两只 164 的接法） 图 6 题 3 图 程序： ORG 0H ;程序从程序存储器的 0 单元开始存放 4

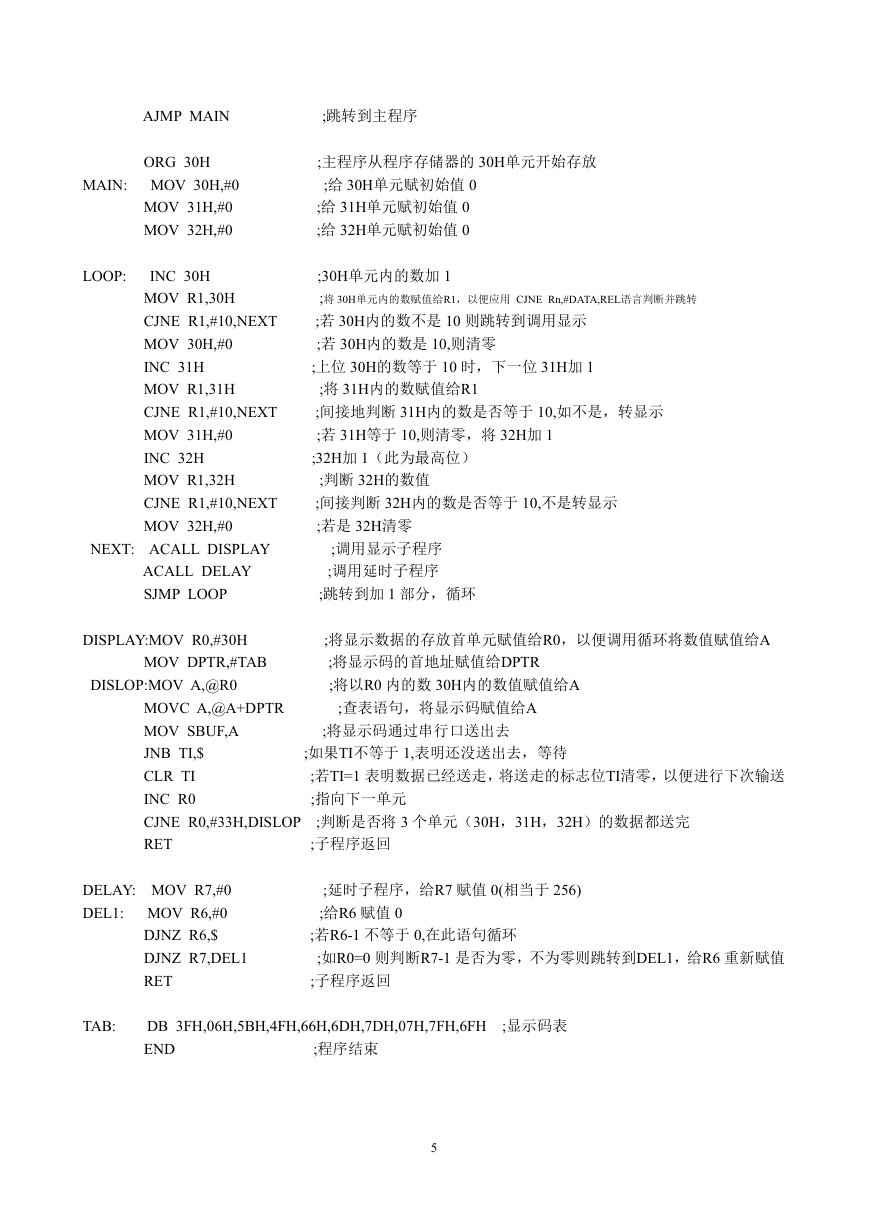

    AJMP MAIN ;跳转到主程序 ORG 30H MAIN: MOV 30H,#0 MOV 31H,#0 MOV 32H,#0 ;主程序从程序存储器的 30H单元开始存放 ;给 30H单元赋初始值 0 ;给 31H单元赋初始值 0 ;给 32H单元赋初始值 0 LOOP: INC 30H MOV R1,30H CJNE R1,#10,NEXT MOV 30H,#0 INC 31H MOV R1,31H CJNE R1,#10,NEXT MOV 31H,#0 INC 32H MOV R1,32H CJNE R1,#10,NEXT MOV 32H,#0 ;30H单元内的数加 1 ;将 30H单元内的数赋值给R1，以便应用 CJNE Rn,#DATA,REL语言判断并跳转 ;若 30H内的数不是 10 则跳转到调用显示 ;若 30H内的数是 10,则清零 ;上位 30H的数等于 10 时，下一位 31H加 1 ;将 31H内的数赋值给R1 ;间接地判断 31H内的数是否等于 10,如不是，转显示 ;若 31H等于 10,则清零，将 32H加 1 ;32H加 1（此为最高位） ;判断 32H的数值 ;间接判断 32H内的数是否等于 10,不是转显示 ;若是 32H清零 NEXT: ACALL DISPLAY ACALL DELAY SJMP LOOP ;调用显示子程序 ;调用延时子程序 ;跳转到加 1 部分，循环 DISPLAY:MOV R0,#30H MOV DPTR,#TAB DISLOP:MOV A,@R0 ;将显示数据的存放首单元赋值给R0，以便调用循环将数值赋值给A ;将显示码的首地址赋值给DPTR ;将以R0 内的数 30H内的数值赋值给A ;查表语句，将显示码赋值给A ;将显示码通过串行口送出去 MOVC A,@A+DPTR MOV SBUF,A JNB TI,$ CLR TI INC R0 CJNE R0,#33H,DISLOP ;判断是否将 3 个单元（30H，31H，32H）的数据都送完 RET ;如果TI不等于 1,表明还没送出去，等待 ;若TI=1 表明数据已经送走，将送走的标志位TI清零，以便进行下次输送 ;指向下一单元 ;子程序返回 DELAY: MOV R7,#0 DEL1: MOV R6,#0 DJNZ R6,$ DJNZ R7,DEL1 RET ;延时子程序，给R7 赋值 0(相当于 256) ;给R6 赋值 0 ;若R6-1 不等于 0,在此语句循环 ;如R0=0 则判断R7-1 是否为零，不为零则跳转到DEL1，给R6 重新赋值 ;子程序返回 TAB: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;显示码表 END ;程序结束 5

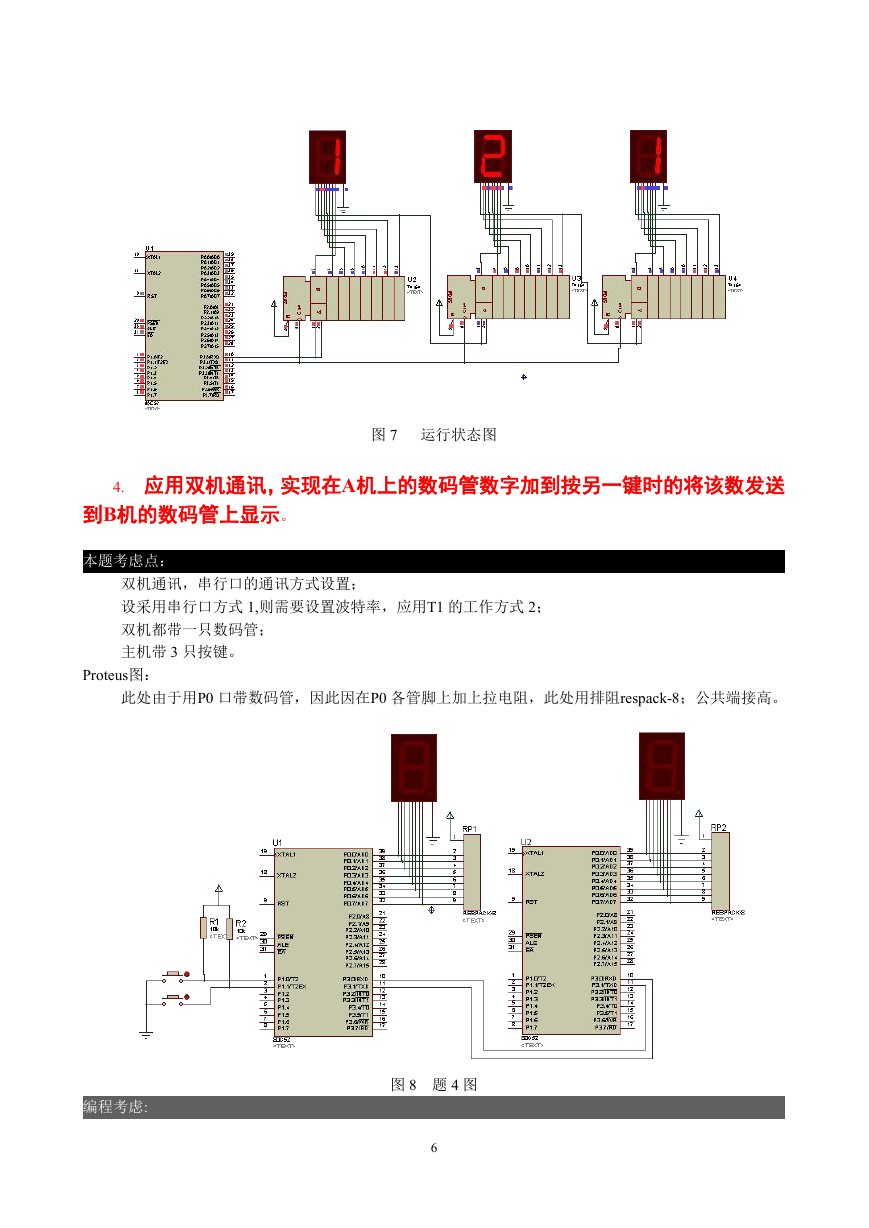

    图 7 运行状态图 4. 应用双机通讯，实现在A机上的数码管数字加到按另一键时的将该数发送 到B机的数码管上显示。 本题考虑点： 双机通讯，串行口的通讯方式设置； 设采用串行口方式 1,则需要设置波特率，应用T1 的工作方式 2； 双机都带一只数码管； 主机带 3 只按键。 Proteus图： 此处由于用P0 口带数码管，因此因在P0 各管脚上加上拉电阻，此处用排阻respack-8；公共端接高。 编程考虑: 图 8 题 4 图 6

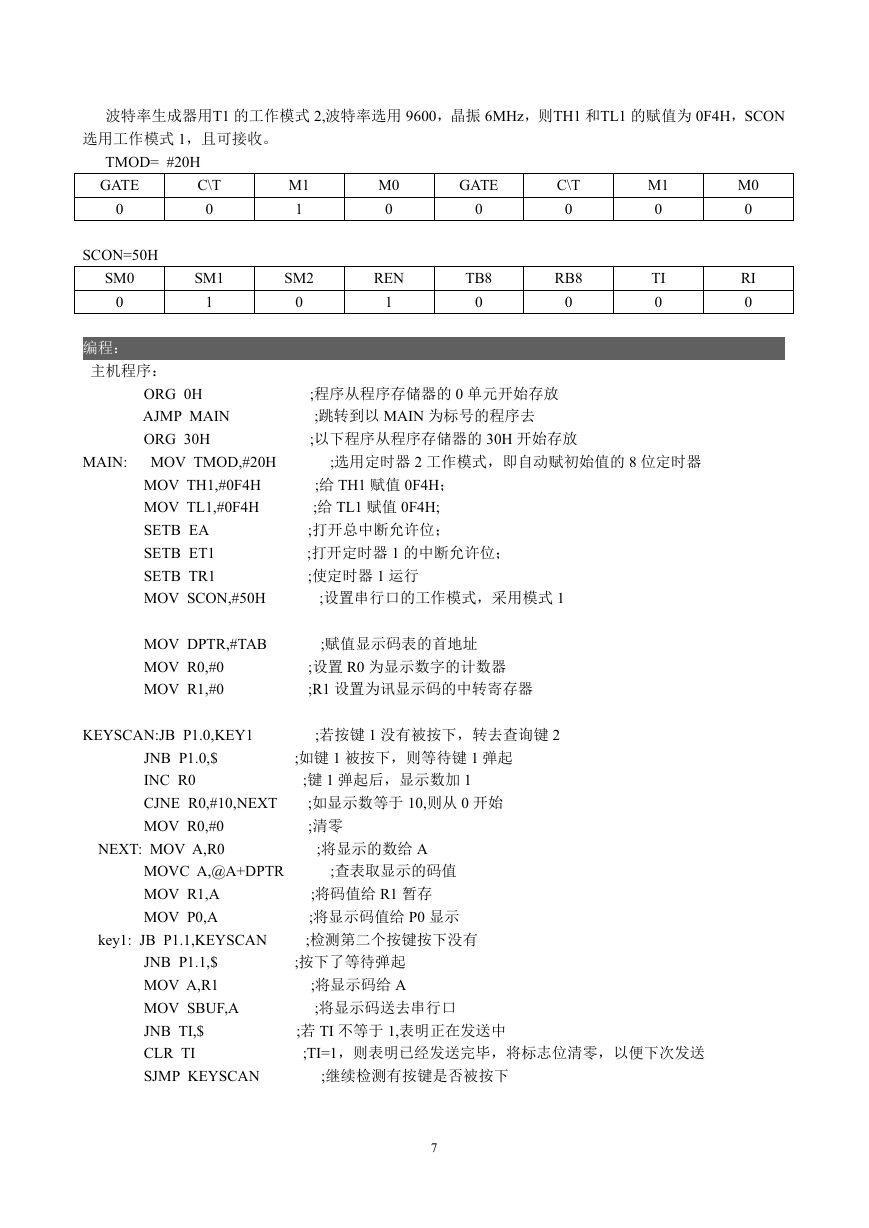

    波特率生成器用T1 的工作模式 2,波特率选用 9600，晶振 6MHz，则TH1 和TL1 的赋值为 0F4H，SCON 选用工作模式 1，且可接收。 C\T 0 SM1 1 TMOD= #20H GATE 0 SCON=50H SM0 0 编程： 主机程序： M1 1 SM2 0 M0 0 REN 1 GATE 0 TB8 0 C\T 0 RB8 0 M1 0 TI 0 M0 0 RI 0 ORG 0H AJMP MAIN ORG 30H ;程序从程序存储器的 0 单元开始存放 ;跳转到以 MAIN 为标号的程序去 ;以下程序从程序存储器的 30H 开始存放 MAIN: MOV TMOD,#20H ;选用定时器 2 工作模式，即自动赋初始值的 8 位定时器 MOV TH1,#0F4H MOV TL1,#0F4H SETB EA SETB ET1 SETB TR1 MOV SCON,#50H ;给 TH1 赋值 0F4H； ;给 TL1 赋值 0F4H; ;打开总中断允许位； ;打开定时器 1 的中断允许位； ;使定时器 1 运行 ;设置串行口的工作模式，采用模式 1 MOV DPTR,#TAB MOV R0,#0 MOV R1,#0 ;赋值显示码表的首地址 ;设置 R0 为显示数字的计数器 ;R1 设置为讯显示码的中转寄存器 KEYSCAN:JB P1.0,KEY1 ;若按键 1 没有被按下，转去查询键 2 JNB P1.0,$ INC R0 CJNE R0,#10,NEXT MOV R0,#0 NEXT: MOV A,R0 ;如键 1 被按下，则等待键 1 弹起 ;键 1 弹起后，显示数加 1 ;如显示数等于 10,则从 0 开始 ;清零 ;将显示的数给 A MOVC A,@A+DPTR MOV R1,A MOV P0,A key1: JB P1.1,KEYSCAN JNB P1.1,$ MOV A,R1 MOV SBUF,A JNB TI,$ CLR TI SJMP KEYSCAN ;查表取显示的码值 ;将码值给 R1 暂存 ;将显示码值给 P0 显示 ;检测第二个按键按下没有 ;按下了等待弹起 ;将显示码给 A ;将显示码送去串行口 ;若 TI 不等于 1,表明正在发送中 ;TI=1，则表明已经发送完毕，将标志位清零，以便下次发送 ;继续检测有按键是否被按下 7

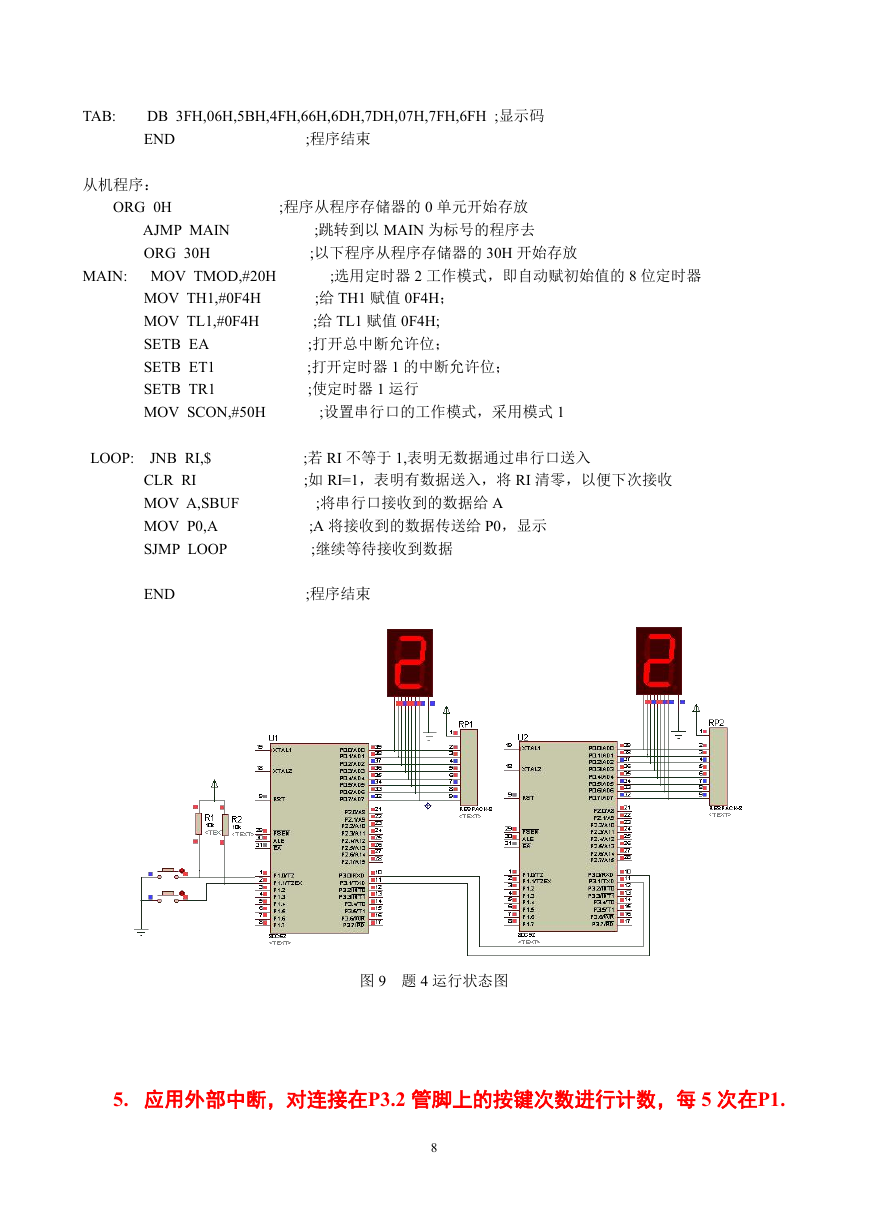

    TAB: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;显示码 END ;程序结束 从机程序： ORG 0H AJMP MAIN ORG 30H ;程序从程序存储器的 0 单元开始存放 ;跳转到以 MAIN 为标号的程序去 ;以下程序从程序存储器的 30H 开始存放 MAIN: MOV TMOD,#20H ;选用定时器 2 工作模式，即自动赋初始值的 8 位定时器 MOV TH1,#0F4H MOV TL1,#0F4H SETB EA SETB ET1 SETB TR1 MOV SCON,#50H ;给 TH1 赋值 0F4H； ;给 TL1 赋值 0F4H; ;打开总中断允许位； ;打开定时器 1 的中断允许位； ;使定时器 1 运行 ;设置串行口的工作模式，采用模式 1 LOOP: JNB RI,$ CLR RI MOV A,SBUF MOV P0,A SJMP LOOP ;若 RI 不等于 1,表明无数据通过串行口送入 ;如 RI=1，表明有数据送入，将 RI 清零，以便下次接收 ;将串行口接收到的数据给 A ;A 将接收到的数据传送给 P0，显示 ;继续等待接收到数据 END ;程序结束 图 9 题 4 运行状态图 5. 应用外部中断，对连接在P3.2 管脚上的按键次数进行计数，每 5 次在P1. 8
