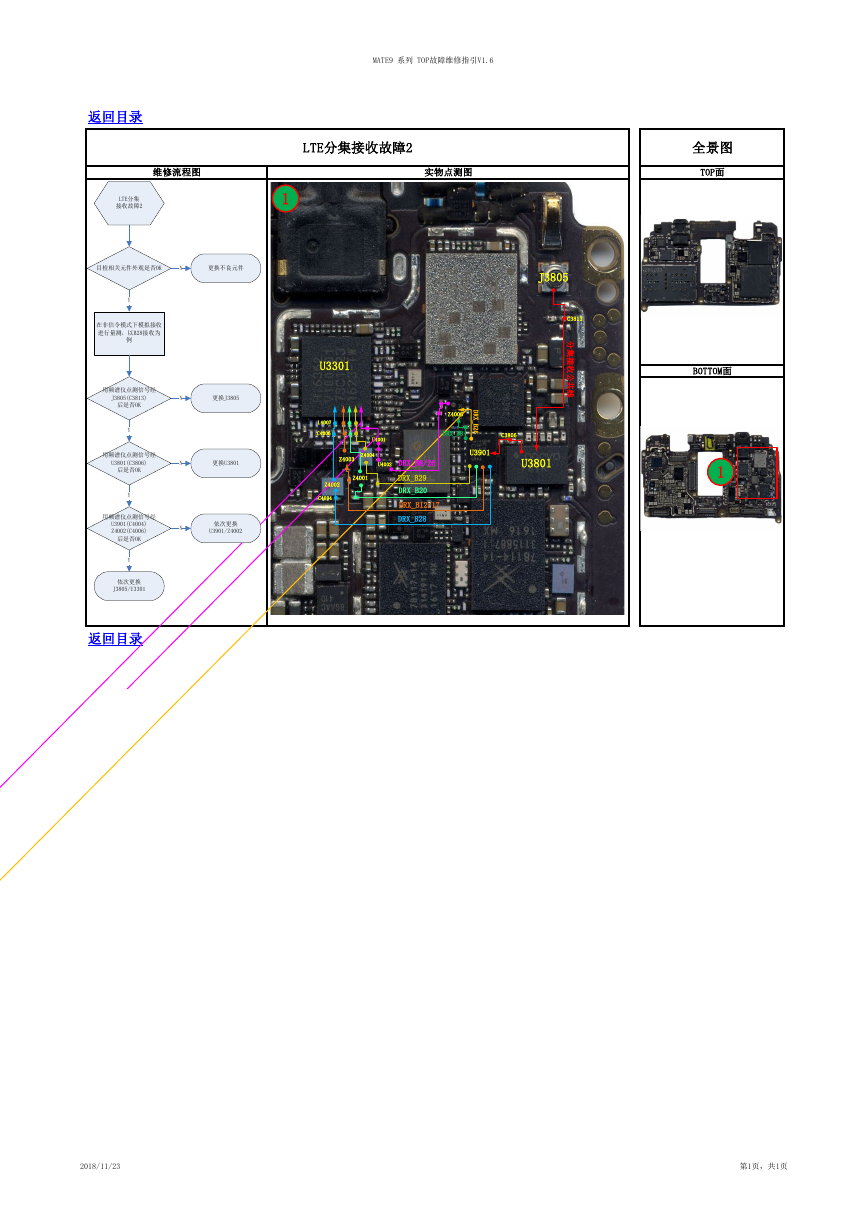

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 LTE分集接收故障2 全景图 TOP面 LTE分集 接收故障2 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B28接收为 例 用频谱仪点测信号经 J3805(C3813) 后是否OK Y 用频谱仪点测信号经 U3801(C3806) 后是否OK Y 用频谱仪点测信号经 U3901(C4004) Z4002(C4006) 后是否OK Y 依次更换 J3805/U3301 返回目录 N N N 更换J3805 更换U3801 依次更换 U3901/Z4002 U3301 J3805 C3813 分 集 接 收 公 共 线 L4007 C4006 U4001 Z4006 DRX_B8 D R X _ B 2 6 C3806 Z4004 Z4003 Z4001 Z4002 C4004 U4002 DRX_B8/26 U3901 U3801 DRX_B29 DRX_B20 DRX_B12/17 DRX_B28 BOTTOM面 1 2018/11/23 第1页，共1页
