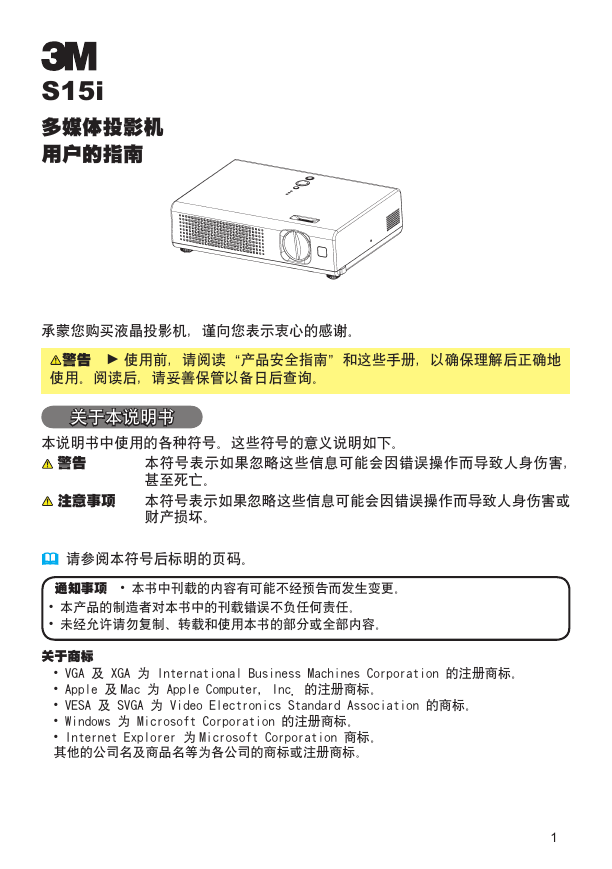

S15i 多媒体投影机用户的指南承蒙您购买液晶投影机，谨向您表示衷心的感谢。警告 ► 使用前，请阅读“产品安全指南”和这些手册，以确保理解后正确地使用。阅读后，请妥善保管以备日后查询。关于本说明书本说明书中使用的各种符号。这些符号的意义说明如下。警告本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害，甚至死亡。注意事项本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害或财产损坏。  请参阅本符号后标明的页码。通知事项 • 本书中刊载的内容有可能不经预告而发生变更。 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。关于商标 • VGA 及 XGA 为 International Business Machines Corporation 的注册商标。 • Apple 及 Mac 为 Apple Computer, Inc. 的注册商标。 • VESA 及 SVGA 为 Video Electronics Standard Association 的商标。 • Windows 为 Microsoft Corporation 的注册商标。 • Internet Explorer 为 Microsoft Corporation 商标。其他的公司名及商品名等为各公司的商标或注册商标。

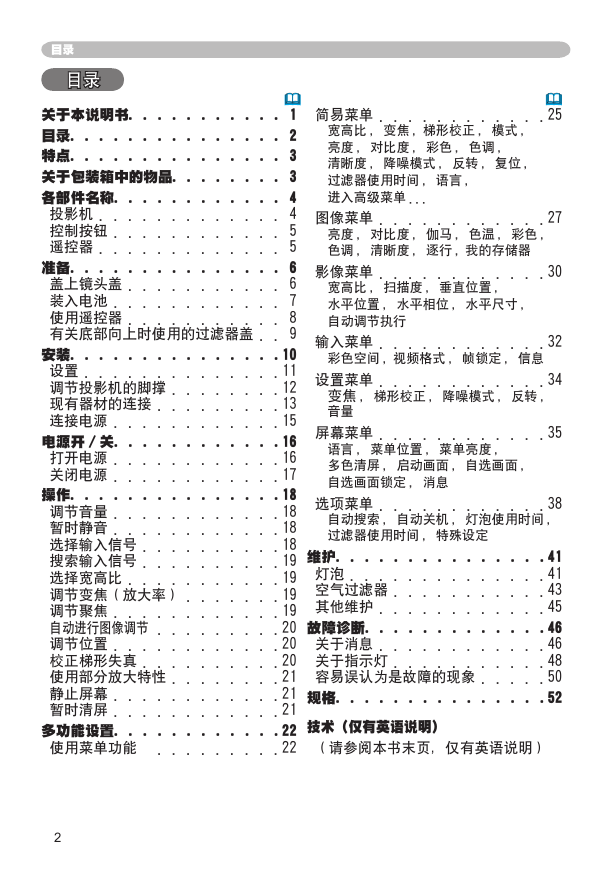

目录目录  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 特点. . . . . . . . . . . . . . . 3 关于包装箱中的物品. . . . . . . . 3 各部件名称. . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制按钮 . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 5 准备. . . . . . . . . . . . . . . 6 盖上镜头盖 . . . . . . . . . . . 6 装入电池 . . . . . . . . . . . . 7 使用遥控器 . . . . . . . . . . . 8 有关底部向上时使用的过滤器盖 . . 9 安装. . . . . . . . . . . . . . .10 设置 . . . . . . . . . . . . . .11 调节投影机的脚撑 . . . . . . . .12 现有器材的连接 . . . . . . . . .13 连接电源 . . . . . . . . . . . .15 电源开 / 关. . . . . . . . . . . .16 打开电源 . . . . . . . . . . . .16 关闭电源 . . . . . . . . . . . .17 操作. . . . . . . . . . . . . . .18 调节音量 . . . . . . . . . . . .18 暂时静音 . . . . . . . . . . . .18 选择输入信号 . . . . . . . . . .18 搜索输入信号 . . . . . . . . . .19 选择宽高比 . . . . . . . . . . .19 调节变焦（放大率） . . . . . . .19 调节聚焦 . . . . . . . . . . . .19 自动进行图像调节 . . . . . . . . .20 调节位置 . . . . . . . . . . . .20 校正梯形失真 . . . . . . . . . .20 使用部分放大特性 . . . . . . . .21 静止屏幕 . . . . . . . . . . . .21 暂时清屏 . . . . . . . . . . . .21  简易菜单 . . . . . . . . . . . .25 宽高比 , 变焦 , 梯形校正 , 模式 , 亮度 , 对比度 , 彩色 , 色调 , 清晰度 , 降噪模式 , 反转 , 复位 , 过滤器使用时间 , 语言 , 进入高级菜单 ... 图像菜单 . . . . . . . . . . . .27 亮度 , 对比度 , 伽马 , 色温 , 彩色 , 色调 , 清晰度 , 逐行 , 我的存储器影像菜单 . . . . . . . . . . . .30 宽高比 , 扫描度 , 垂直位置 , 水平位置 , 水平相位 , 水平尺寸 , 自动调节执行输入菜单 . . . . . . . . . . . .32 彩色空间 , 视频格式 , 帧锁定 , 信息设置菜单 . . . . . . . . . . . .34 变焦 , 梯形校正 , 降噪模式 , 反转 , 音量屏幕菜单 . . . . . . . . . . . .35 语言 , 菜单位置 , 菜单亮度 , 多色清屏 , 启动画面 , 自选画面 , 自选画面锁定 , 消息选项菜单 . . . . . . . . . . . .38 自动搜索 , 自动关机 , 灯泡使用时间 , 过滤器使用时间 , 特殊设定维护. . . . . . . . . . . . . . .41 灯泡 . . . . . . . . . . . . . .41 空气过滤器 . . . . . . . . . . .43 其他维护 . . . . . . . . . . . .45 故障诊断. . . . . . . . . . . . .46 关于消息 . . . . . . . . . . . .46 关于指示灯 . . . . . . . . . . .48 容易误认为是故障的现象 . . . . .50 规格. . . . . . . . . . . . . . .52 多功能设置. . . . . . . . . . . .22 使用菜单功能 . . . . . . . . .22 技术（仅有英语说明）（请参阅本书末页，仅有英语说明）

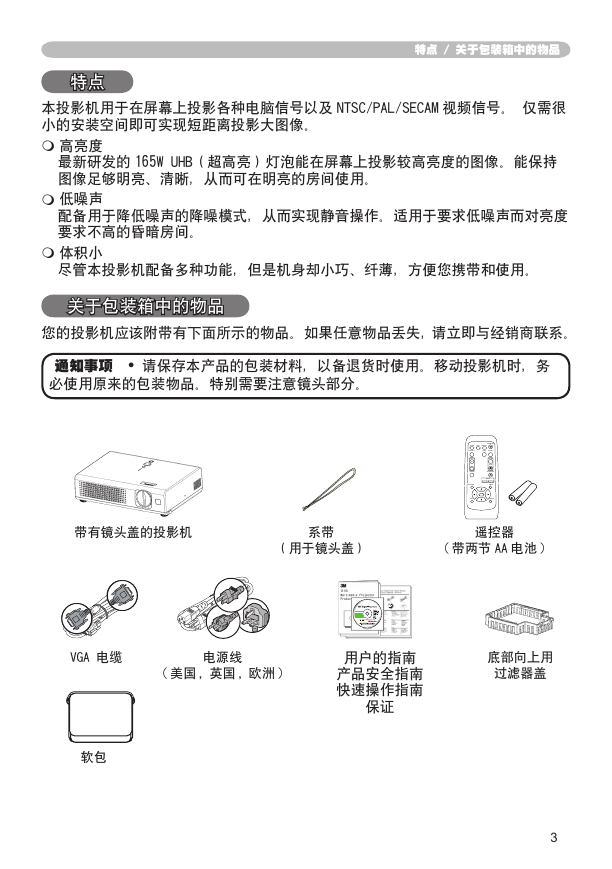

特点 / 关于包装箱中的物品特点本投影机用于在屏幕上投影各种电脑信号以及 NTSC/PAL/SECAM 视频信号。仅需很小的安装空间即可实现短距离投影大图像。  高亮度最新研发的 165W UHB（超高亮）灯泡能在屏幕上投影较高亮度的图像。能保持图像足够明亮、清晰，从而可在明亮的房间使用。  低噪声配备用于降低噪声的降噪模式，从而实现静音操作。适用于要求低噪声而对亮度要求不高的昏暗房间。  体积小尽管本投影机配备多种功能，但是机身却小巧、纤薄，方便您携带和使用。关于包装箱中的物品您的投影机应该附带有下面所示的物品。如果任意物品丢失，请立即与经销商联系。通知事项 • 请保存本产品的包装材料，以备退货时使用。移动投影机时，务必使用原来的包装物品。特别需要注意镜头部分。 VIDEO RGB SEARCH STANDBY/ON ASPECT AUTO BLANK MAGNIFY ON OFF FREEZE POSITION VOLUME MUTE KEYSTONE - ZOOM + MENU ENTER ESC RESET 带有镜头盖的投影机系带遥控器（用于镜头盖） ( 带两节 AA 电池 ) S15i 用户的指南产品安全指南快速操作指南保证 VGA 电缆电源线 ( 美国 , 英国 , 欧洲 ) 软包底部向上用过滤器盖

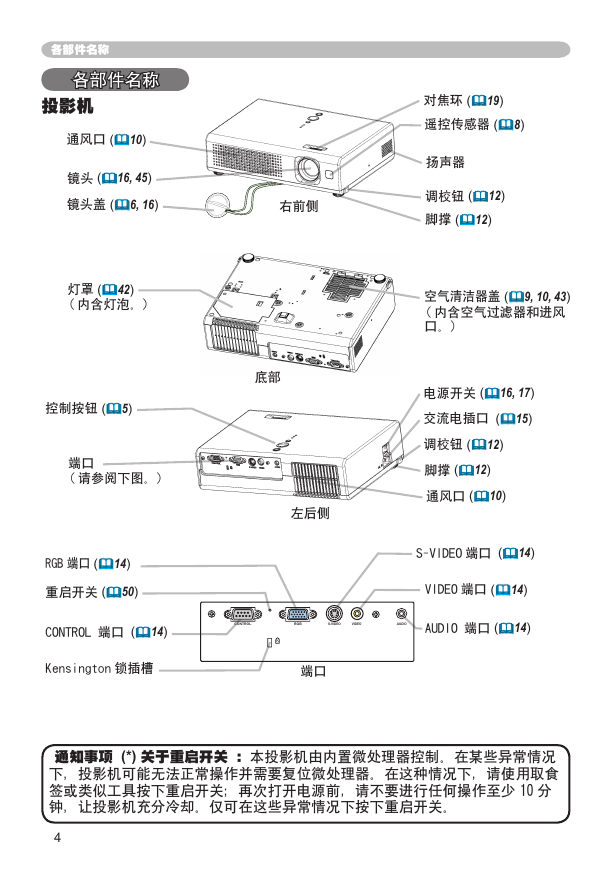

各部件名称各部件名称投影机通风口 (10) 镜头 (16, 45) 镜头盖 (6, 16) 灯罩 (42) ( 内含灯泡。) 控制按钮 (5) 端口 ( 请参阅下图。) RGB 端口 (14) 重启开关 (50) CONTROL 端口 (14) Kensington 锁插槽对焦环 (19) 遥控传感器 (8) 扬声器调校钮 (12) 脚撑 (12) 空气清洁器盖 (9, 10, 43) ( 内含空气过滤器和进风口。) 电源开关 (16, 17) 交流电插口 (15) 调校钮 (12) 脚撑 (12) 通风口 (10) S-VIDEO 端口 (14) VIDEO 端口 (14) AUDIO 端口 (14) 右前侧底部左后侧 CONTROL RGB S-VIDEO VIDEO AUDIO K 端口通知事项 (*) 关于重启开关：本投影机由内置微处理器控制。在某些异常情况下，投影机可能无法正常操作并需要复位微处理器。在这种情况下，请使用取食签或类似工具按下重启开关；再次打开电源前，请不要进行任何操作至少 10 分钟，让投影机充分冷却。仅可在这些异常情况下按下重启开关。

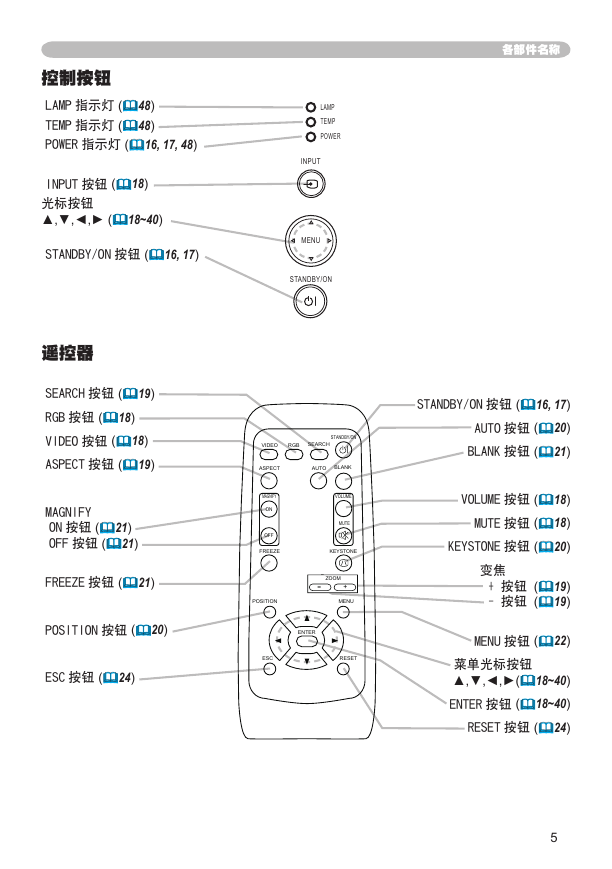

各部件名称控制按钮 LAMP 指示灯 (48) TEMP 指示灯 (48) POWER 指示灯 (16, 17, 48) INPUT 按钮 (18) 光标按钮 ▲,▼,◄,► (18~40) STANDBY/ON 按钮 (16, 17) LAMP TEMP POWER INPUT MENU STANDBY/ON 遥控器 SEARCH 按钮 (19) RGB 按钮 (18) VIDEO 按钮 (18) ASPECT 按钮 (19) MAGNIFY ON 按钮 (21) OFF 按钮 (21) FREEZE 按钮 (21) VIDEO RGB SEARCH STANDBY/ON ASPECT AUTO BLANK MAGNIFY ON OFF FREEZE POSITION VOLUME MUTE KEYSTONE - ZOOM + MENU STANDBY/ON 按钮 (16, 17) AUTO 按钮 (20) BLANK 按钮 (21) VOLUME 按钮 (18) MUTE 按钮 (18) KEYSTONE 按钮 (20) 　　　　　　　变焦 + 按钮 (19) - 按钮 (19) POSITION 按钮 (20) ENTER ESC 按钮 (24) ESC RESET MENU 按钮 (22) 菜单光标按钮 ▲,▼,◄,►(18~40) ENTER 按钮 (18~40) RESET 按钮 (24)

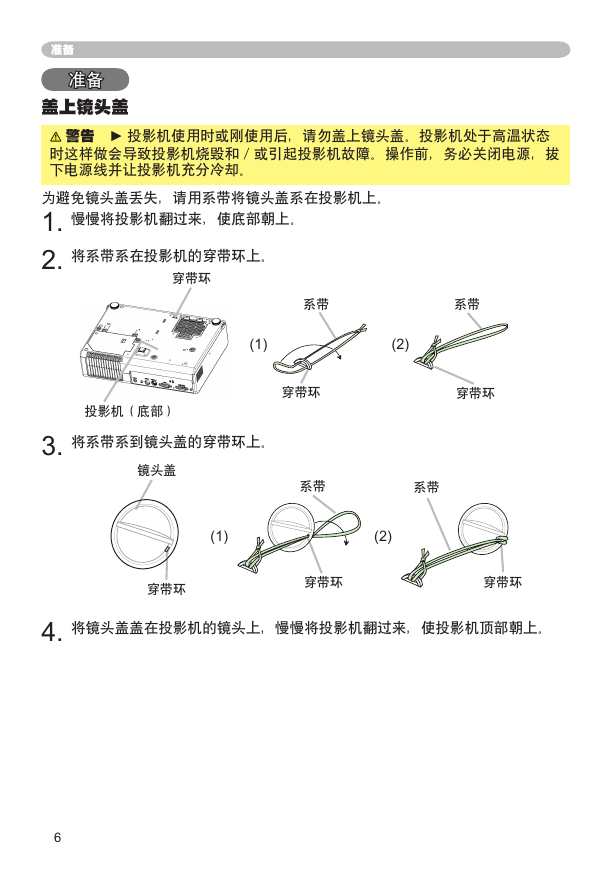

准备准备盖上镜头盖警告 ► 投影机使用时或刚使用后，请勿盖上镜头盖。投影机处于高温状态时这样做会导致投影机烧毁和 / 或引起投影机故障。操作前，务必关闭电源，拔下电源线并让投影机充分冷却。为避免镜头盖丢失，请用系带将镜头盖系在投影机上。 . 慢慢将投影机翻过来，使底部朝上。 . 将系带系在投影机的穿带环上。穿带环系带系带 () () 穿带环穿带环投影机（底部） . 将系带系到镜头盖的穿带环上。镜头盖系带系带 () () 穿带环穿带环穿带环 . 将镜头盖盖在投影机的镜头上，慢慢将投影机翻过来，使投影机顶部朝上。

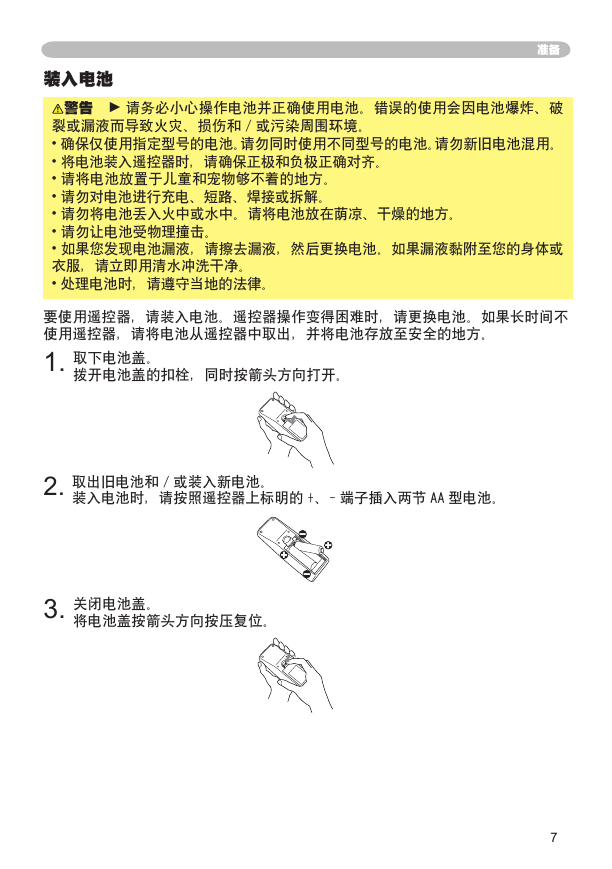

准备装入电池警告 ► 请务必小心操作电池并正确使用电池。错误的使用会因电池爆炸、破裂或漏液而导致火灾、损伤和 / 或污染周围环境。 • 确保仅使用指定型号的电池。请勿同时使用不同型号的电池。请勿新旧电池混用。 • 将电池装入遥控器时，请确保正极和负极正确对齐。 • 请将电池放置于儿童和宠物够不着的地方。 • 请勿对电池进行充电、短路、焊接或拆解。 • 请勿将电池丢入火中或水中。请将电池放在荫凉、干燥的地方。 • 请勿让电池受物理撞击。 • 如果您发现电池漏液，请擦去漏液，然后更换电池。如果漏液黏附至您的身体或衣服，请立即用清水冲洗干净。 • 处理电池时，请遵守当地的法律。要使用遥控器，请装入电池。遥控器操作变得困难时，请更换电池。如果长时间不使用遥控器，请将电池从遥控器中取出，并将电池存放至安全的地方。 . 取下电池盖。拨开电池盖的扣栓，同时按箭头方向打开。 . 取出旧电池和 / 或装入新电池。装入电池时，请按照遥控器上标明的 +、- 端子插入两节 AA 型电池。 . 关闭电池盖。将电池盖按箭头方向按压复位。

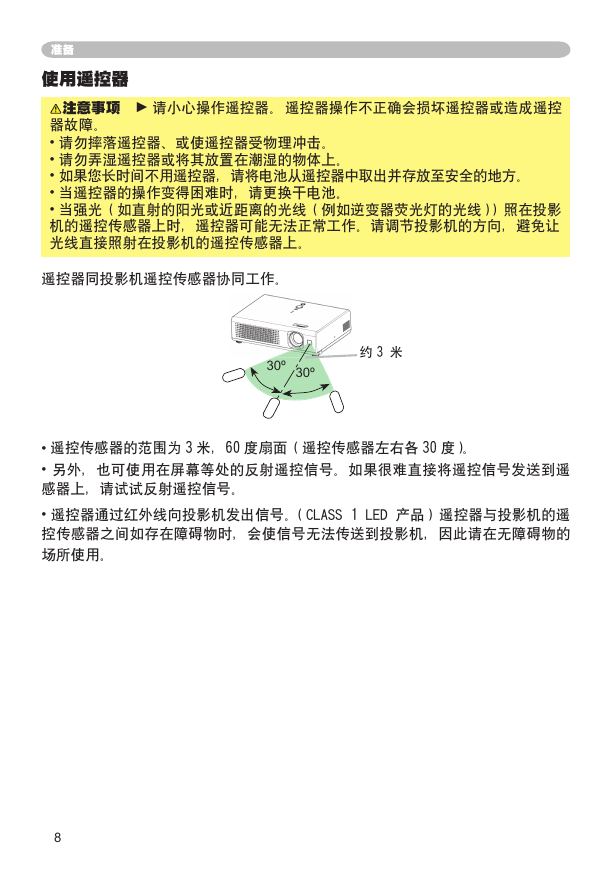

准备使用遥控器注意事项 ► 请小心操作遥控器。遥控器操作不正确会损坏遥控器或造成遥控器故障。 • 请勿摔落遥控器、或使遥控器受物理冲击。 • 请勿弄湿遥控器或将其放置在潮湿的物体上。 • 如果您长时间不用遥控器，请将电池从遥控器中取出并存放至安全的地方。 • 当遥控器的操作变得困难时，请更换干电池。 • 当强光（如直射的阳光或近距离的光线（例如逆变器荧光灯的光线））照在投影机的遥控传感器上时，遥控器可能无法正常工作。请调节投影机的方向，避免让光线直接照射在投影机的遥控传感器上。遥控器同投影机遥控传感器协同工作。约 3 米 0º 0º • 遥控传感器的范围为 3 米，60 度扇面（遥控传感器左右各 30 度）。 • 另外，也可使用在屏幕等处的反射遥控信号。如果很难直接将遥控信号发送到遥感器上，请试试反射遥控信号。 • 遥控器通过红外线向投影机发出信号。（CLASS 1 LED 产品）遥控器与投影机的遥控传感器之间如存在障碍物时，会使信号无法传送到投影机，因此请在无障碍物的场所使用。
