    2013年电气工程师发输变电专业案例考试真题上午卷
    2013 年电气工程师发输变电专业案例考试真题上午卷 案例题，是 4 选 1 的方式，各小题前后之间没有联系。共 25 道小题，每题分值为 2 分，上 午卷 50 分，下午卷 50 分，试卷满分 100 分。案例题一定要有分析(步骤和过程)、计算(要 列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点 1、根据以下资料，回答 1-3 题 某工厂拟建一座 110kV 终端变电站，电压等级 110／10kV，由两路独立的 110kV 电源供电。 预计一级负荷 10MW，二级负荷 35MW，三级负荷 10MW。站内设两台主变压器，接线组别为 YNDL1。 110kV 采用 SF6 断路器，110kV 母线正常运行方式为分列运行。10kV 侧采用单母线分段接线， 每段母线上电缆出线 8 回，平常长度 4km。未补偿前工厂内负荷功率因数为 86％，当地电力 部门要求功率因数达到 96％。请回答下列问题。 说明该变电站主变压器容量的选择原则和依据，并通过计算确定主变压器的计算容量和选择 的变压器容量小值应为下列哪组数值?( A．计算值 34MVA，选 40MVA B．计算值 45MVA，选 50MVA C．计算值 47MVA，选 50MVA D．计算值 53MVA，选 63MVA ) 2、假如主变压器容量为 63MVA，Ud％=16，空载电流为 1％。请计算确定全站在 10kV 侧需要 补偿的容性无功容量应为下列哪项数值?( A．8966kvar B．16500kvar C．34432kvar D．37800kvar ) 3、若该电站 1OkV 系统中性点采用消弧线圈接地方式，试分析计算其安装位置和补偿容量计 算值应为下列哪一选项?(请考虑出线和变电站两项因素)( A．在主变压器 1OkV 中性点接人消弧线圈，其计算容量为 249kVA B．在主变压器 10kV 中性点接入消弧线圈，其计算容量为 289kVA C．在 1OkV 母线上接人接地变压器和消弧线圈，其计算容量为 249kVA D．在 10kV 母线上接人接地变压器和消弧线圈，其计算容量为 289kVA ) 4、根据以下资料，回答 4-6 题 某室外 220kV 变电站，地处海拔 1000m 以下，其高压配电装置的变压器进线间隔断面图如 下。 1

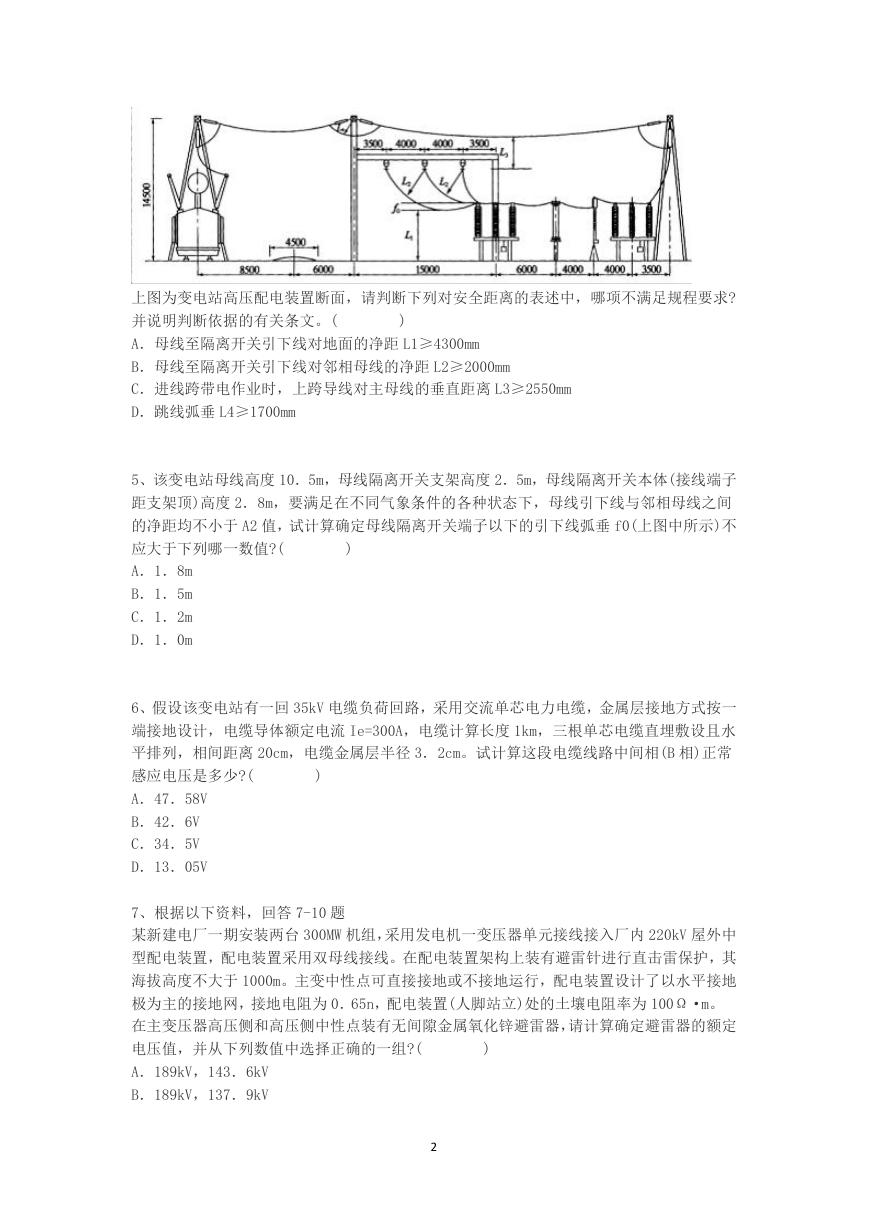

    上图为变电站高压配电装置断面，请判断下列对安全距离的表述中，哪项不满足规程要求? 并说明判断依据的有关条文。( A．母线至隔离开关引下线对地面的净距 L1≥4300mm B．母线至隔离开关引下线对邻相母线的净距 L2≥2000mm C．进线跨带电作业时，上跨导线对主母线的垂直距离 L3≥2550mm D．跳线弧垂 L4≥1700mm ) 5、该变电站母线高度 10．5m，母线隔离开关支架高度 2．5m，母线隔离开关本体(接线端子 距支架顶)高度 2．8m，要满足在不同气象条件的各种状态下，母线引下线与邻相母线之间 的净距均不小于 A2 值，试计算确定母线隔离开关端子以下的引下线弧垂 f0(上图中所示)不 应大于下列哪一数值?( A．1．8m B．1．5m C．1．2m D．1．0m ) 6、假设该变电站有一回 35kV 电缆负荷回路，采用交流单芯电力电缆，金属层接地方式按一 端接地设计，电缆导体额定电流 Ie=300A，电缆计算长度 1km，三根单芯电缆直埋敷设且水 平排列，相间距离 20cm，电缆金属层半径 3．2cm。试计算这段电缆线路中间相(B 相)正常 感应电压是多少?( A．47．58V B．42．6V C．34．5V D．13．05V ) 7、根据以下资料，回答 7-10 题 某新建电厂一期安装两台 300MW 机组，采用发电机一变压器单元接线接入厂内 220kV 屋外中 型配电装置，配电装置采用双母线接线。在配电装置架构上装有避雷针进行直击雷保护，其 海拔高度不大于 1000m。主变中性点可直接接地或不接地运行，配电装置设计了以水平接地 极为主的接地网，接地电阻为 0．65n，配电装置(人脚站立)处的土壤电阻率为 100Ω·m。 在主变压器高压侧和高压侧中性点装有无间隙金属氧化锌避雷器，请计算确定避雷器的额定 电压值，并从下列数值中选择正确的一组?( A．189kV，143．6kV B．189kV，137．9kV ) 2

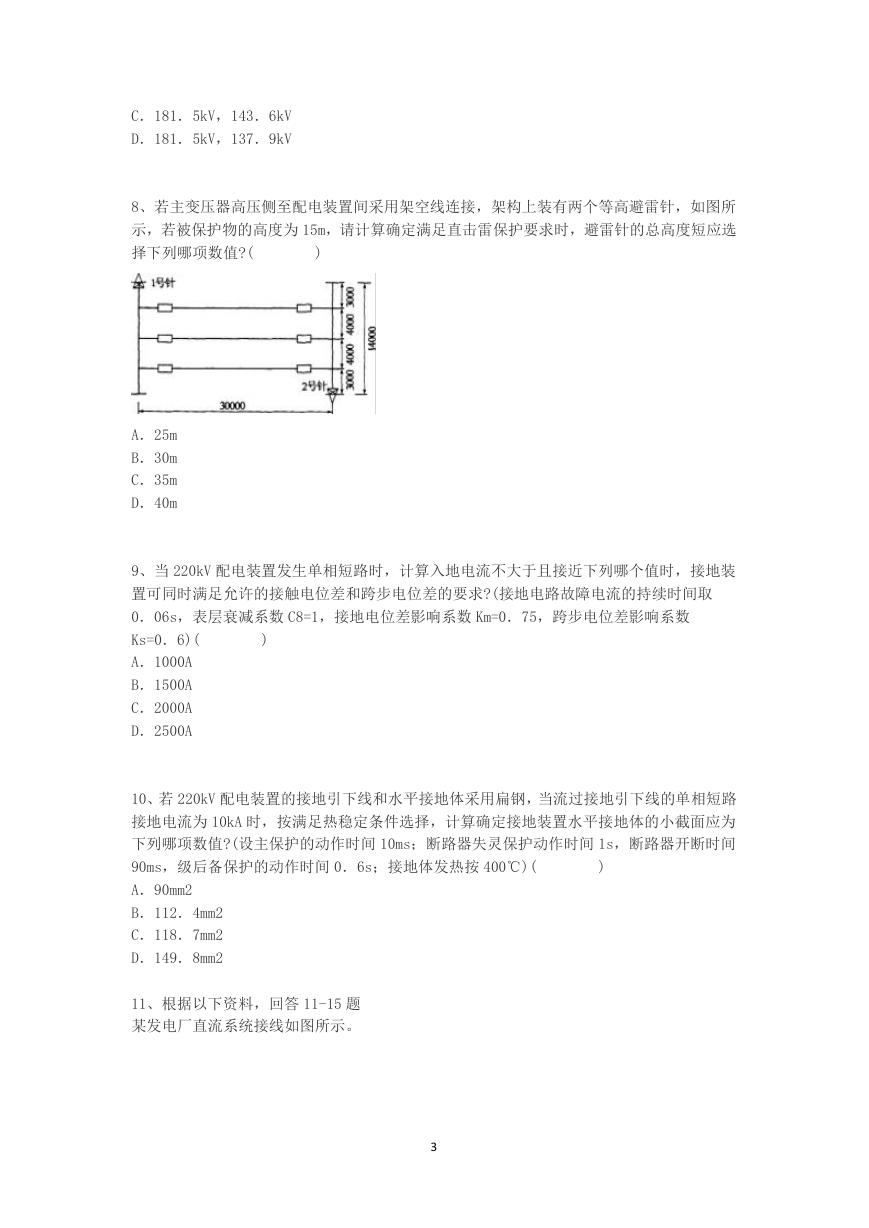

    C．181．5kV，143．6kV D．181．5kV，137．9kV 8、若主变压器高压侧至配电装置间采用架空线连接，架构上装有两个等高避雷针，如图所 示，若被保护物的高度为 15m，请计算确定满足直击雷保护要求时，避雷针的总高度短应选 择下列哪项数值?( ) A．25m B．30m C．35m D．40m 9、当 220kV 配电装置发生单相短路时，计算入地电流不大于且接近下列哪个值时，接地装 置可同时满足允许的接触电位差和跨步电位差的要求?(接地电路故障电流的持续时间取 0．06s，表层衰减系数 C8=1，接地电位差影响系数 Km=0．75，跨步电位差影响系数 Ks=0．6)( A．1000A B．1500A C．2000A D．2500A ) 10、若 220kV 配电装置的接地引下线和水平接地体采用扁钢，当流过接地引下线的单相短路 接地电流为 10kA 时，按满足热稳定条件选择，计算确定接地装置水平接地体的小截面应为 下列哪项数值?(设主保护的动作时间 10ms；断路器失灵保护动作时间 1s，断路器开断时间 90ms，级后备保护的动作时间 0．6s；接地体发热按 400℃)( A．90mm2 B．112．4mm2 C．118．7mm2 D．149．8mm2 ) 11、根据以下资料，回答 11-15 题 某发电厂直流系统接线如图所示。 3

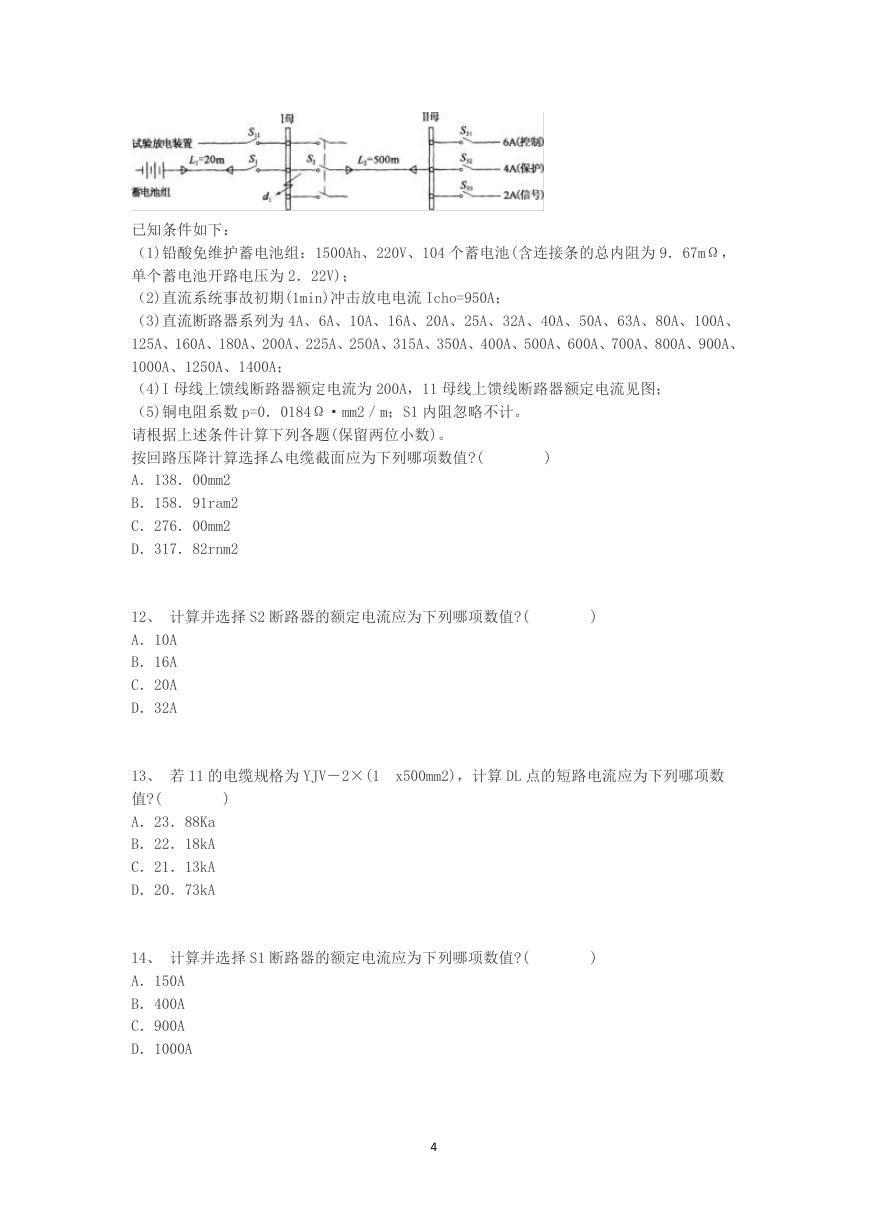

    已知条件如下： （1)铅酸免维护蓄电池组：1500Ah、220V、104 个蓄电池(含连接条的总内阻为 9．67mΩ， 单个蓄电池开路电压为 2．22V)； （2)直流系统事故初期(1min)冲击放电电流 Icho=950A； （3)直流断路器系列为 4A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、 125A、160A、180A、200A、225A、250A、315A、350A、400A、500A、600A、700A、800A、900A、 1000A、1250A、1400A； （4)I 母线上馈线断路器额定电流为 200A，11 母线上馈线断路器额定电流见图； （5)铜电阻系数 p=0．0184Ω·mm2／m；S1 内阻忽略不计。 请根据上述条件计算下列各题(保留两位小数)。 按回路压降计算选择厶电缆截面应为下列哪项数值?( A．138．00mm2 B．158．91ram2 C．276．00mm2 D．317．82rnm2 ) 12、 计算并选择 S2 断路器的额定电流应为下列哪项数值?( A．10A B．16A C．20A D．32A ) x500mm2)，计算 DL 点的短路电流应为下列哪项数 ) 13、 若 11 的电缆规格为 YJV－2×(1 值?( A．23．88Ka B．22．18kA C．21．13kA D．20．73kA 14、 计算并选择 S1 断路器的额定电流应为下列哪项数值?( A．150A B．400A C．900A D．1000A ) 4

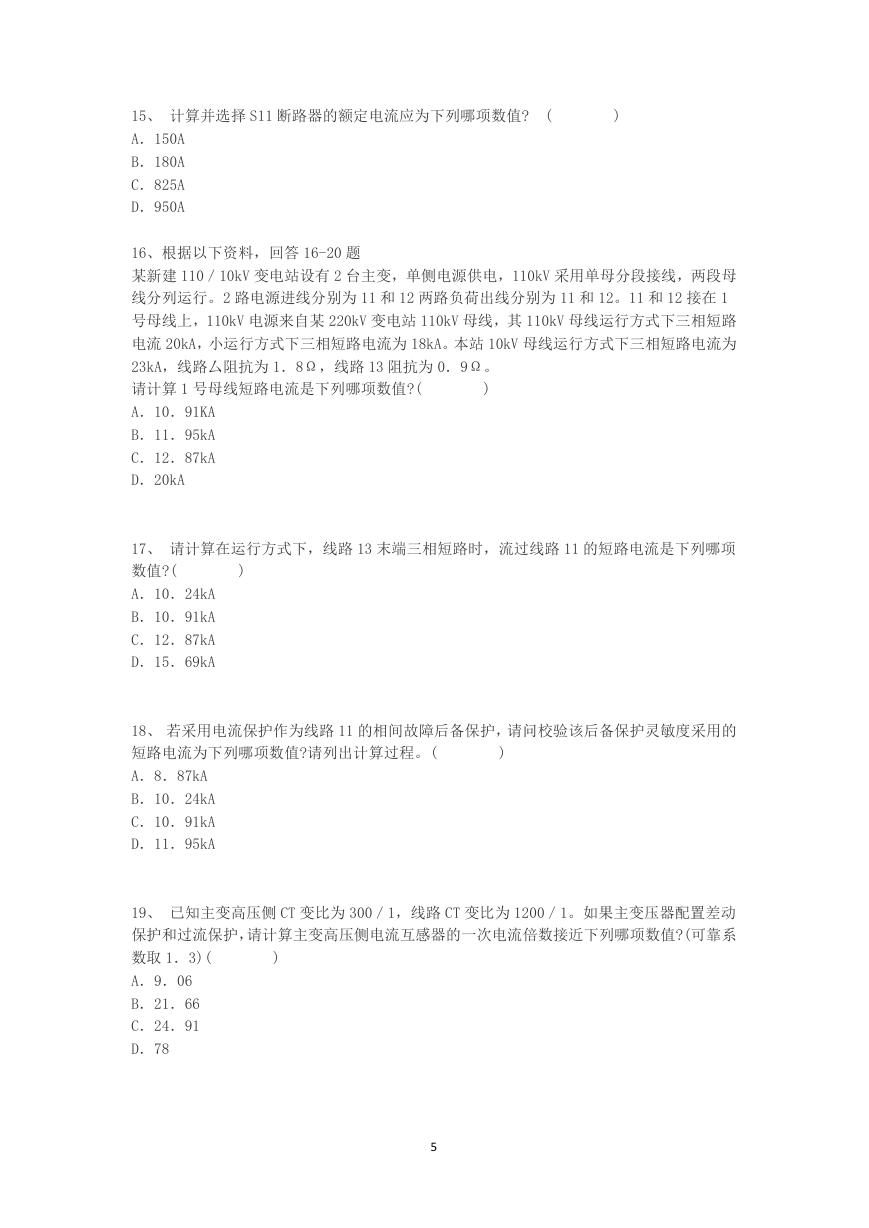

    15、 计算并选择 S11 断路器的额定电流应为下列哪项数值? A．150A B．180A C．825A D．950A ( ) 16、根据以下资料，回答 16-20 题 某新建 110／10kV 变电站设有 2 台主变，单侧电源供电，110kV 采用单母分段接线，两段母 线分列运行。2 路电源进线分别为 11 和 12 两路负荷出线分别为 11 和 12。11 和 12 接在 1 号母线上，110kV 电源来自某 220kV 变电站 110kV 母线，其 110kV 母线运行方式下三相短路 电流 20kA，小运行方式下三相短路电流为 18kA。本站 10kV 母线运行方式下三相短路电流为 23kA，线路厶阻抗为 1．8Ω，线路 13 阻抗为 0．9Ω。 请计算 1 号母线短路电流是下列哪项数值?( A．10．91KA B．11．95kA C．12．87kA D．20kA ) ) 17、 请计算在运行方式下，线路 13 末端三相短路时，流过线路 11 的短路电流是下列哪项 数值?( A．10．24kA B．10．91kA C．12．87kA D．15．69kA 18、 若采用电流保护作为线路 11 的相间故障后备保护，请问校验该后备保护灵敏度采用的 短路电流为下列哪项数值?请列出计算过程。( A．8．87kA B．10．24kA C．10．91kA D．11．95kA ) 19、 已知主变高压侧 CT 变比为 300／1，线路 CT 变比为 1200／1。如果主变压器配置差动 保护和过流保护，请计算主变高压侧电流互感器的一次电流倍数接近下列哪项数值?(可靠系 数取 1．3)( A．9．06 B．21．66 C．24．91 D．78 ) 5

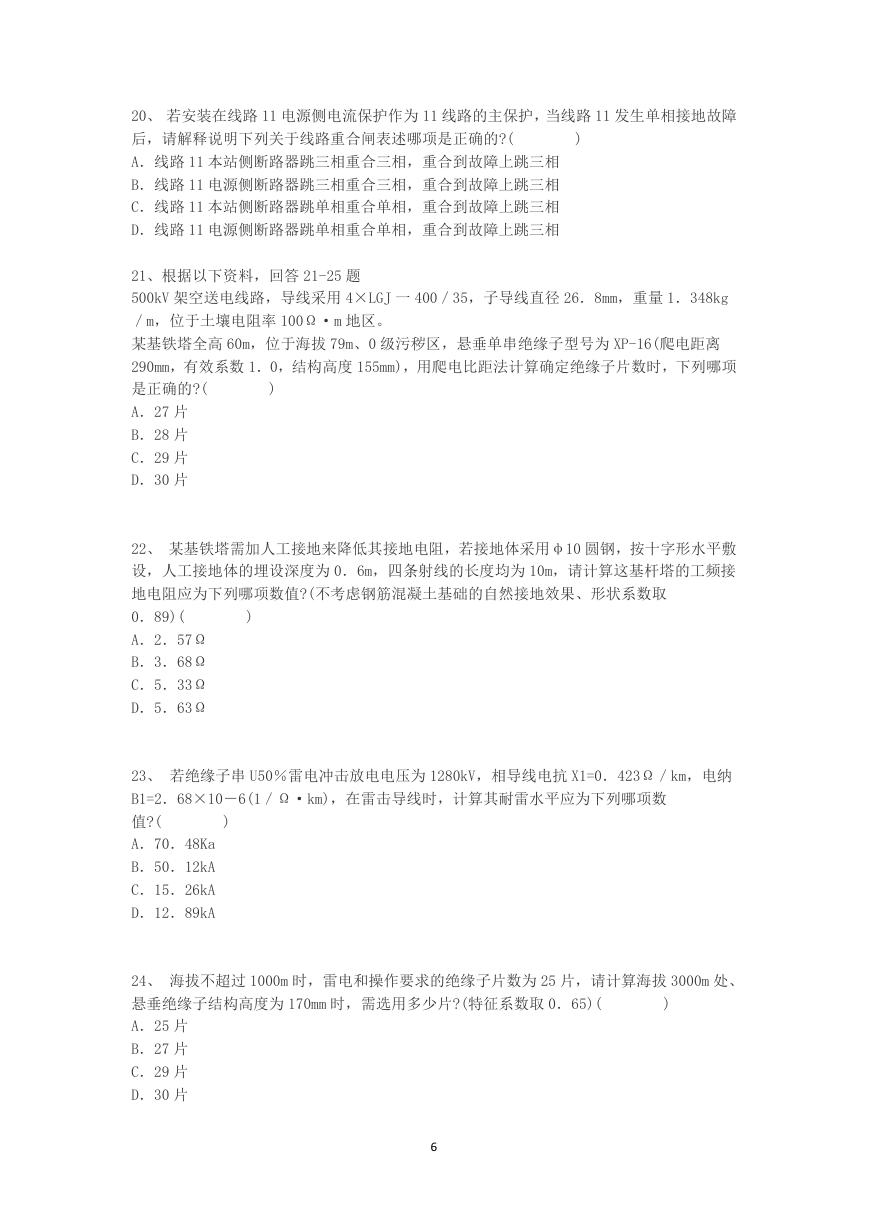

    20、 若安装在线路 11 电源侧电流保护作为 11 线路的主保护，当线路 11 发生单相接地故障 后，请解释说明下列关于线路重合闸表述哪项是正确的?( A．线路 11 本站侧断路器跳三相重合三相，重合到故障上跳三相 B．线路 11 电源侧断路器跳三相重合三相，重合到故障上跳三相 C．线路 11 本站侧断路器跳单相重合单相，重合到故障上跳三相 D．线路 11 电源侧断路器跳单相重合单相，重合到故障上跳三相 ) 21、根据以下资料，回答 21-25 题 500kV 架空送电线路，导线采用 4×LGJ 一 400／35，子导线直径 26．8mm，重量 1．348kg ／m，位于土壤电阻率 100Ω·m 地区。 某基铁塔全高 60m，位于海拔 79m、0 级污秽区，悬垂单串绝缘子型号为 XP-16(爬电距离 290mm，有效系数 1．0，结构高度 155mm)，用爬电比距法计算确定绝缘子片数时，下列哪项 是正确的?( A．27 片 B．28 片 C．29 片 D．30 片 ) 22、 某基铁塔需加人工接地来降低其接地电阻，若接地体采用φ10 圆钢，按十字形水平敷 设，人工接地体的埋设深度为 0．6m，四条射线的长度均为 10m，请计算这基杆塔的工频接 地电阻应为下列哪项数值?(不考虑钢筋混凝土基础的自然接地效果、形状系数取 0．89)( A．2．57Ω B．3．68Ω C．5．33Ω D．5．63Ω ) ) 23、 若绝缘子串 U50％雷电冲击放电电压为 1280kV，相导线电抗 X1=0．423Ω／km，电纳 B1=2．68×10－6(1／Ω·km)，在雷击导线时，计算其耐雷水平应为下列哪项数 值?( A．70．48Ka B．50．12kA C．15．26kA D．12．89kA 24、 海拔不超过 1000m 时，雷电和操作要求的绝缘子片数为 25 片，请计算海拔 3000m 处、 悬垂绝缘子结构高度为 170mm 时，需选用多少片?(特征系数取 0．65)( A．25 片 B．27 片 C．29 片 D．30 片 ) 6

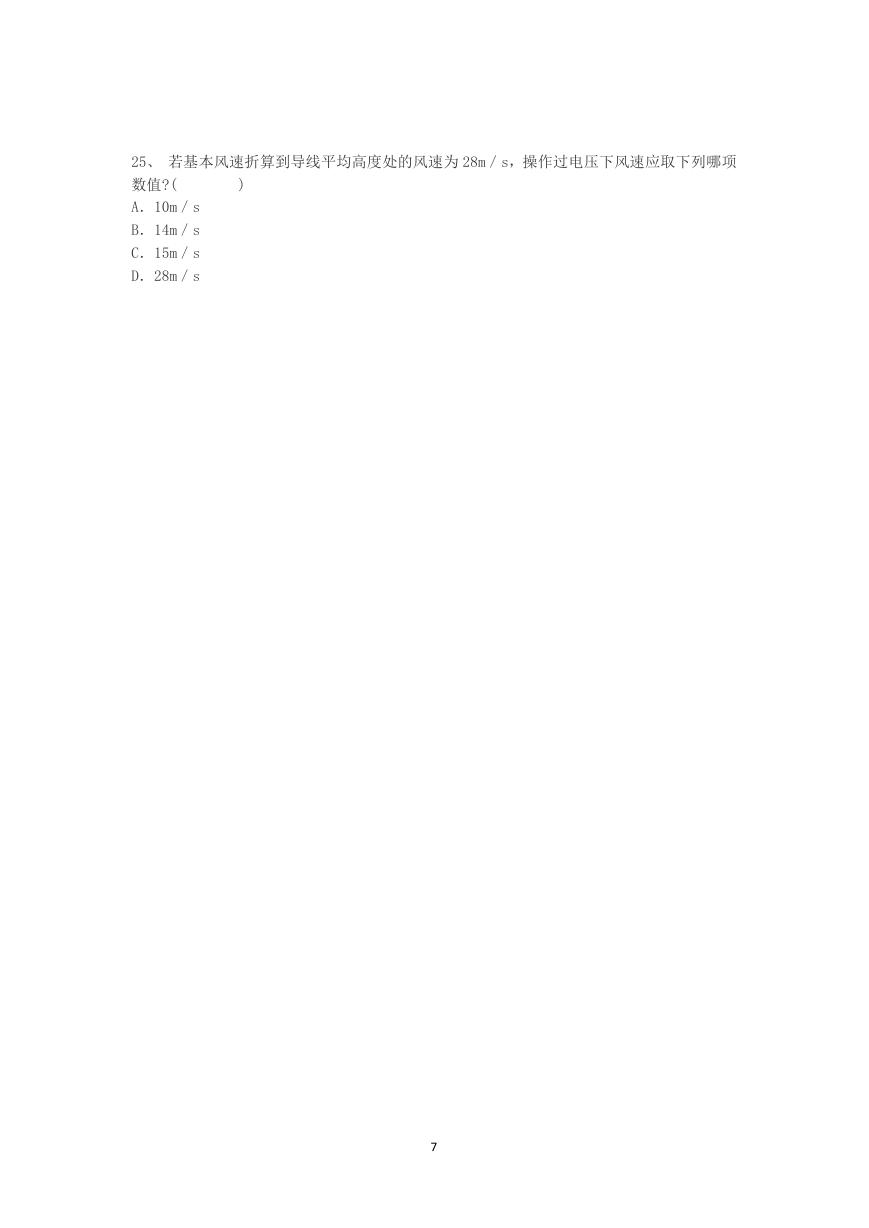

    ) 25、 若基本风速折算到导线平均高度处的风速为 28m／s，操作过电压下风速应取下列哪项 数值?( A．10m／s B．14m／s C．15m／s D．28m／s 7
