    2013年电气工程师发输变电专业知识考试真题下午卷
    2013 年电气工程师发输变电专业知识考试真题下午卷 ) 1、对内桥与外桥接线(双回变压器进线与双回线路出线)，下列表述哪项是错误 的?( A．采用桥形接线的优点是所需断路器少，四回进出线只需要三台断路器 B．采用内桥接线时，变压器的投切较复杂 C．当出线线路较长、故障率高时，宜采用外桥接线 D．桥形接线为避免进或出线断路器检修时，变压器或线路较长时间停电，可以加装跨条 2、某电厂 100MW 机组采用发电机．变压器单元接线接入 220kV 系统，发电机出口电压为 10．5kV，接地故障电容电流为 1．5A，由于系统薄弱，若要求发电机内部发生单相接地故 障时不立即停机，发电机中性点应采用下列哪种接地方式?( A．不接地 B．高电阻接地 C．消弧线圈接地 D．低电阻接地 ) 3、在中性点不接地的三相系统中，当一相发生接地时，接地点通过的电流为电容性的，其 大小为原来每相对地电容电流的多少倍?( A．3 倍 ) B． C．2 倍 D．1 倍 4、发电机能承受的过载能力与过载时间有关，当发电机过载为 1．4 倍额定定子电流时，允 许的过电流时间应为(取整数)：( A．9s B．19s C．39s D．28s ) 5、安装在靠近电源处的断路器，当该处短路电流的非周期分量超过周期分量多少时，应要 求制造厂提供断路器的开断性能?( A．15％ B．20％ C．30％ D．40％ ) 6、对单机容量为 300MW 的燃煤发电厂，其厂用电电压宜采用下列哪项组合?( ) 1

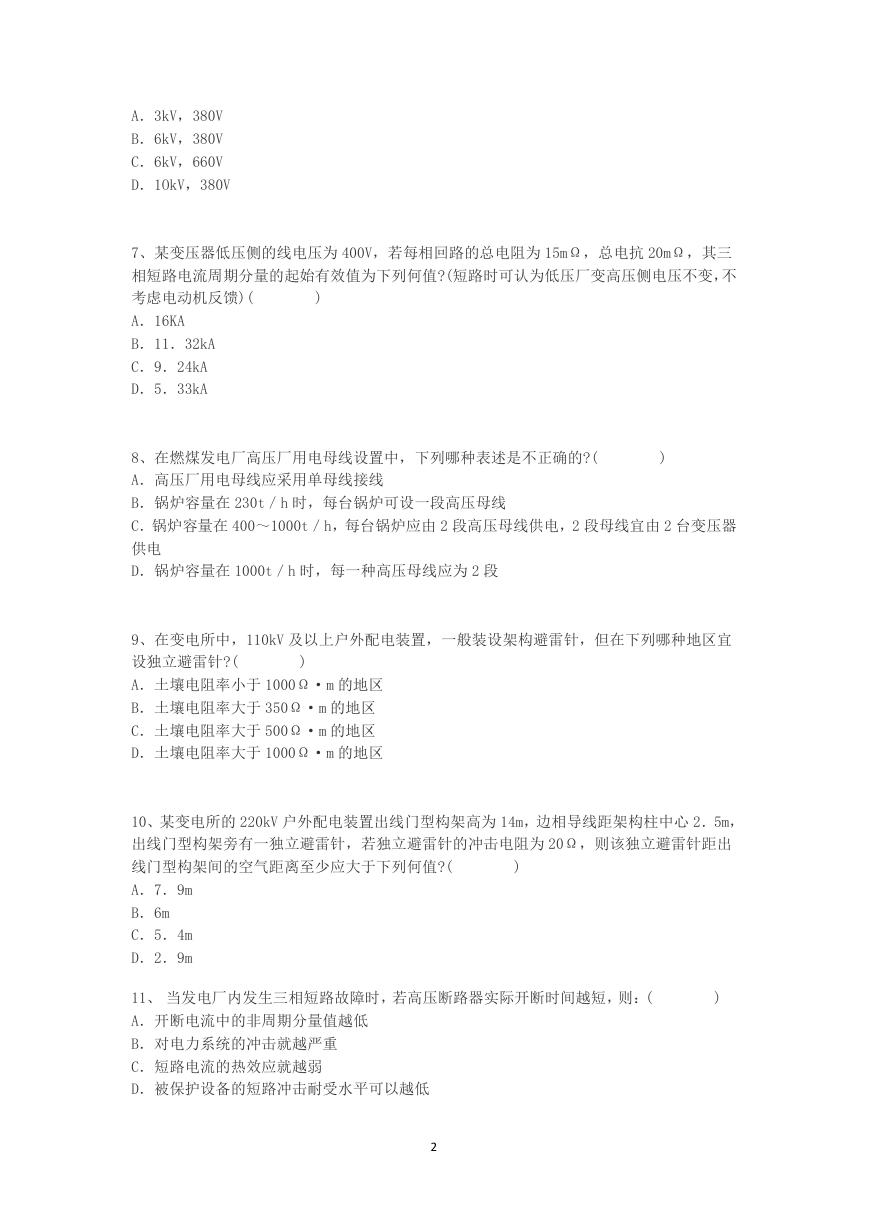

    A．3kV，380V B．6kV，380V C．6kV，660V D．1OkV，380V 7、某变压器低压侧的线电压为 400V，若每相回路的总电阻为 15mΩ，总电抗 20mΩ，其三 相短路电流周期分量的起始有效值为下列何值?(短路时可认为低压厂变高压侧电压不变，不 考虑电动机反馈)( A．16KA B．11．32kA C．9．24kA D．5．33kA ) 8、在燃煤发电厂高压厂用电母线设置中，下列哪种表述是不正确的?( A．高压厂用电母线应采用单母线接线 B．锅炉容量在 230t／h 时，每台锅炉可设一段高压母线 C．锅炉容量在 400～1000t／h，每台锅炉应由 2 段高压母线供电，2 段母线宜由 2 台变压器 供电 D．锅炉容量在 1000t／h 时，每一种高压母线应为 2 段 ) ) 9、在变电所中，110kV 及以上户外配电装置，一般装设架构避雷针，但在下列哪种地区宜 设独立避雷针?( A．土壤电阻率小于 1000Ω·m 的地区 B．土壤电阻率大于 350Ω·m 的地区 C．土壤电阻率大于 500Ω·m 的地区 D．土壤电阻率大于 1000Ω·m 的地区 10、某变电所的 220kV 户外配电装置出线门型构架高为 14m，边相导线距架构柱中心 2．5m， 出线门型构架旁有一独立避雷针，若独立避雷针的冲击电阻为 20Ω，则该独立避雷针距出 线门型构架间的空气距离至少应大于下列何值?( A．7．9m B．6m C．5．4m D．2．9m ) 11、 当发电厂内发生三相短路故障时，若高压断路器实际开断时间越短，则：( A．开断电流中的非周期分量值越低 B．对电力系统的冲击就越严重 C．短路电流的热效应就越弱 D．被保护设备的短路冲击耐受水平可以越低 ) 2

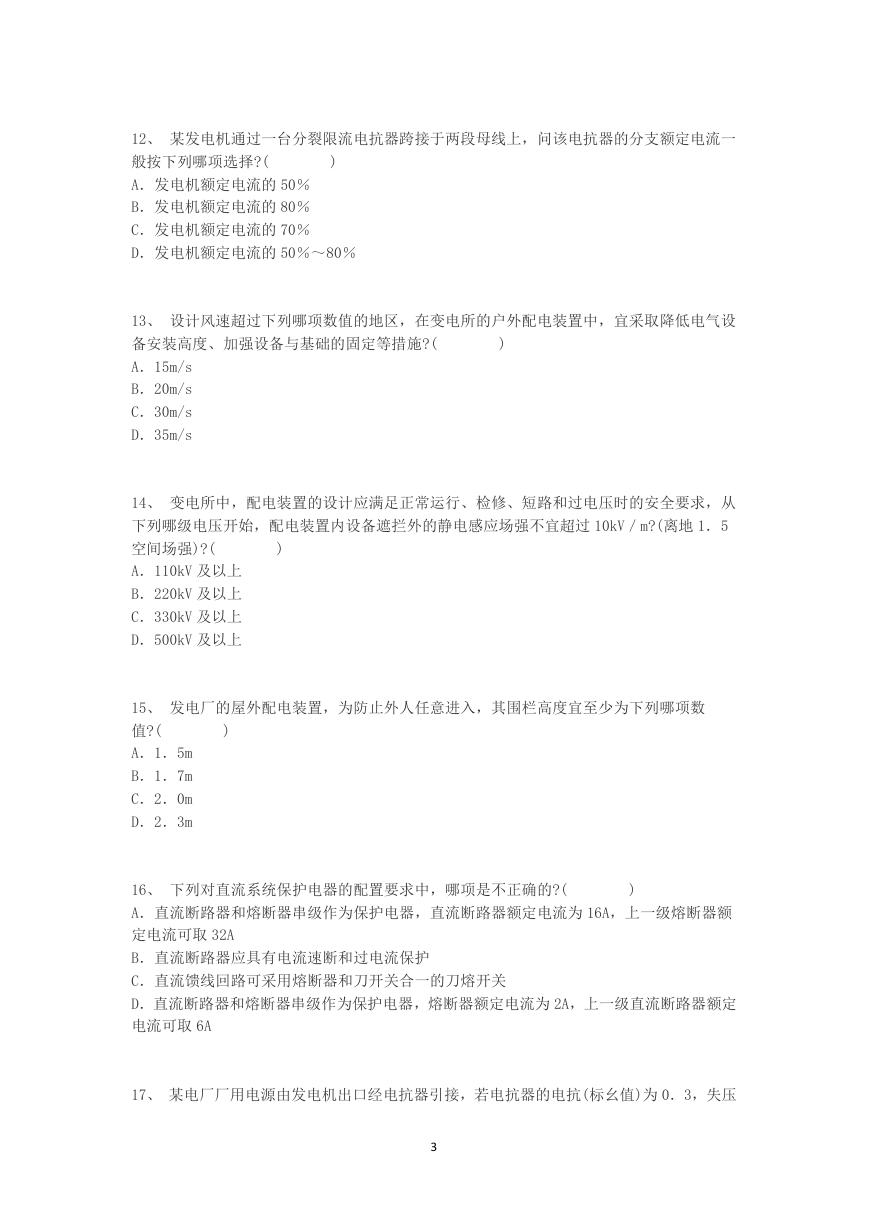

    ) 12、 某发电机通过一台分裂限流电抗器跨接于两段母线上，问该电抗器的分支额定电流一 般按下列哪项选择?( A．发电机额定电流的 50％ B．发电机额定电流的 80％ C．发电机额定电流的 70％ D．发电机额定电流的 50％～80％ 13、 设计风速超过下列哪项数值的地区，在变电所的户外配电装置中，宜采取降低电气设 备安装高度、加强设备与基础的固定等措施?( A．15m/s B．20m/s C．30m/s D．35m/s ) 14、 变电所中，配电装置的设计应满足正常运行、检修、短路和过电压时的安全要求，从 下列哪级电压开始，配电装置内设备遮拦外的静电感应场强不宜超过 10kV／m?(离地 1．5 空间场强)?( A．110kV 及以上 B．220kV 及以上 C．330kV 及以上 D．500kV 及以上 ) ) 15、 发电厂的屋外配电装置，为防止外人任意进入，其围栏高度宜至少为下列哪项数 值?( A．1．5m B．1．7m C．2．0m D．2．3m 16、 下列对直流系统保护电器的配置要求中，哪项是不正确的?( A．直流断路器和熔断器串级作为保护电器，直流断路器额定电流为 16A，上一级熔断器额 定电流可取 32A B．直流断路器应具有电流速断和过电流保护 C．直流馈线回路可采用熔断器和刀开关合一的刀熔开关 D．直流断路器和熔断器串级作为保护电器，熔断器额定电流为 2A，上一级直流断路器额定 电流可取 6A ) 17、 某电厂厂用电源由发电机出口经电抗器引接，若电抗器的电抗(标幺值)为 0．3，失压 3

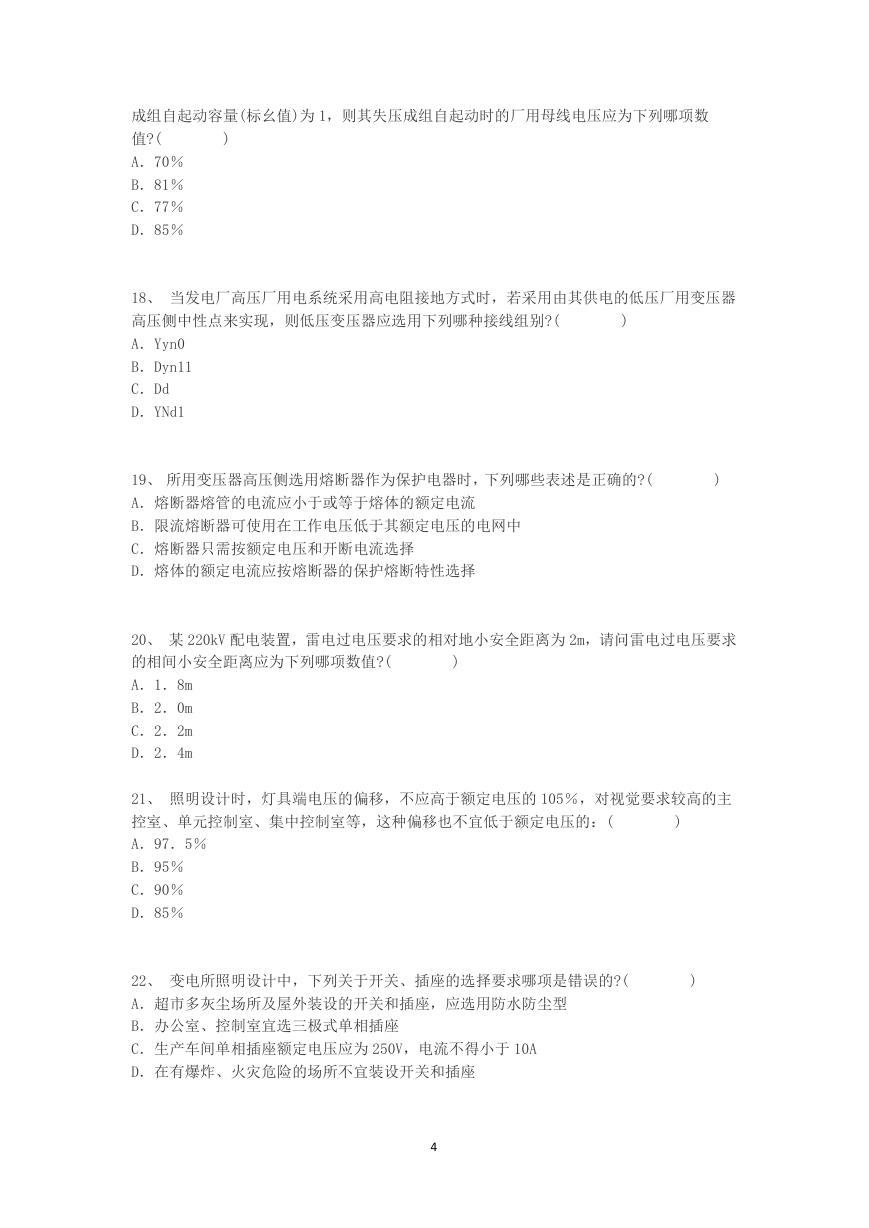

    ) 成组自起动容量(标幺值)为 1，则其失压成组自起动时的厂用母线电压应为下列哪项数 值?( A．70％ B．81％ C．77％ D．85％ 18、 当发电厂高压厂用电系统采用高电阻接地方式时，若采用由其供电的低压厂用变压器 高压侧中性点来实现，则低压变压器应选用下列哪种接线组别?( A．Yyn0 B．Dyn11 C．Dd D．YNd1 ) 19、 所用变压器高压侧选用熔断器作为保护电器时，下列哪些表述是正确的?( A．熔断器熔管的电流应小于或等于熔体的额定电流 B．限流熔断器可使用在工作电压低于其额定电压的电网中 C．熔断器只需按额定电压和开断电流选择 D．熔体的额定电流应按熔断器的保护熔断特性选择 ) 20、 某 220kV 配电装置，雷电过电压要求的相对地小安全距离为 2m，请问雷电过电压要求 的相间小安全距离应为下列哪项数值?( A．1．8m B．2．0m C．2．2m D．2．4m ) 21、 照明设计时，灯具端电压的偏移，不应高于额定电压的 105％，对视觉要求较高的主 控室、单元控制室、集中控制室等，这种偏移也不宜低于额定电压的：( A．97．5％ B．95％ C．90％ D．85％ ) 22、 变电所照明设计中，下列关于开关、插座的选择要求哪项是错误的?( A．超市多灰尘场所及屋外装设的开关和插座，应选用防水防尘型 B．办公室、控制室宜选三极式单相插座 C．生产车间单相插座额定电压应为 250V，电流不得小于 10A D．在有爆炸、火灾危险的场所不宜装设开关和插座 ) 4

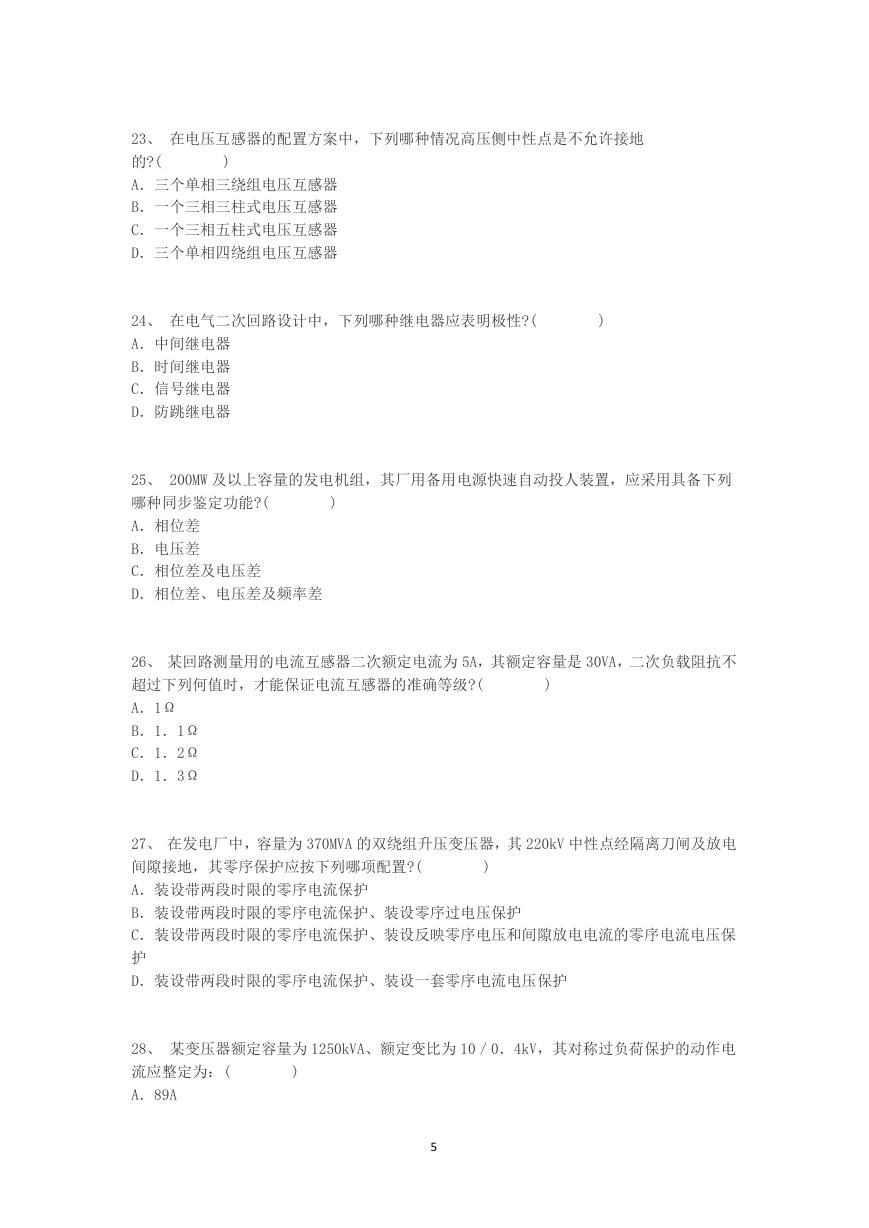

    ) 23、 在电压互感器的配置方案中，下列哪种情况高压侧中性点是不允许接地 的?( A．三个单相三绕组电压互感器 B．一个三相三柱式电压互感器 C．一个三相五柱式电压互感器 D．三个单相四绕组电压互感器 24、 在电气二次回路设计中，下列哪种继电器应表明极性?( A．中间继电器 B．时间继电器 C．信号继电器 D．防跳继电器 ) ) 25、 200MW 及以上容量的发电机组，其厂用备用电源快速自动投人装置，应采用具备下列 哪种同步鉴定功能?( A．相位差 B．电压差 C．相位差及电压差 D．相位差、电压差及频率差 26、 某回路测量用的电流互感器二次额定电流为 5A，其额定容量是 30VA，二次负载阻抗不 超过下列何值时，才能保证电流互感器的准确等级?( A．1Ω B．1．1Ω C．1．2Ω D．1．3Ω ) 27、 在发电厂中，容量为 370MVA 的双绕组升压变压器，其 220kV 中性点经隔离刀闸及放电 间隙接地，其零序保护应按下列哪项配置?( A．装设带两段时限的零序电流保护 B．装设带两段时限的零序电流保护、装设零序过电压保护 C．装设带两段时限的零序电流保护、装设反映零序电压和间隙放电电流的零序电流电压保 护 D．装设带两段时限的零序电流保护、装设一套零序电流电压保护 ) 28、 某变压器额定容量为 1250kVA、额定变比为 10／0．4kV，其对称过负荷保护的动作电 流应整定为：( A．89A ) 5

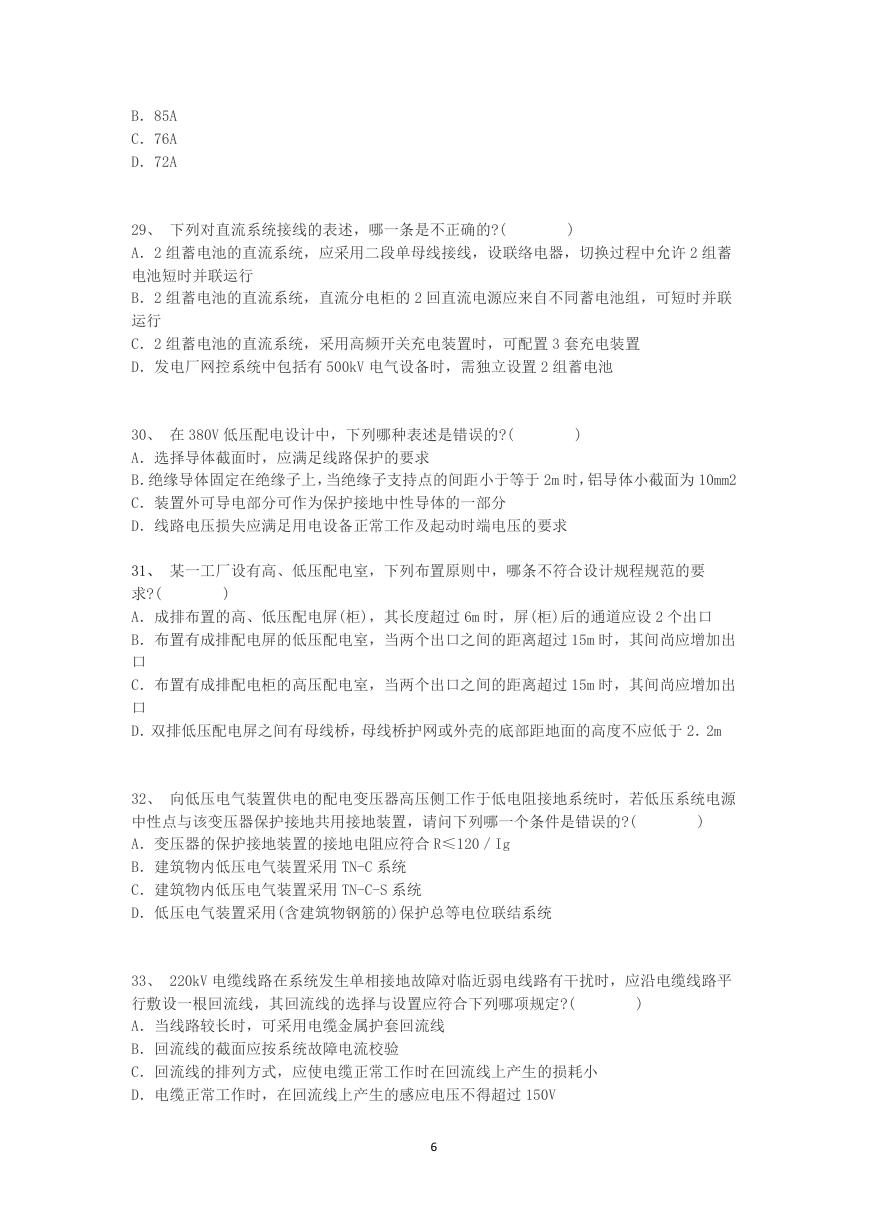

    B．85A C．76A D．72A 29、 下列对直流系统接线的表述，哪一条是不正确的?( A．2 组蓄电池的直流系统，应采用二段单母线接线，设联络电器，切换过程中允许 2 组蓄 电池短时并联运行 B．2 组蓄电池的直流系统，直流分电柜的 2 回直流电源应来自不同蓄电池组，可短时并联 运行 C．2 组蓄电池的直流系统，采用高频开关充电装置时，可配置 3 套充电装置 D．发电厂网控系统中包括有 500kV 电气设备时，需独立设置 2 组蓄电池 ) 30、 在 380V 低压配电设计中，下列哪种表述是错误的?( A．选择导体截面时，应满足线路保护的要求 B．绝缘导体固定在绝缘子上，当绝缘子支持点的间距小于等于 2m 时，铝导体小截面为 10mm2 C．装置外可导电部分可作为保护接地中性导体的一部分 D．线路电压损失应满足用电设备正常工作及起动时端电压的要求 ) ) 31、 某一工厂设有高、低压配电室，下列布置原则中，哪条不符合设计规程规范的要 求?( A．成排布置的高、低压配电屏(柜)，其长度超过 6m 时，屏(柜)后的通道应设 2 个出口 B．布置有成排配电屏的低压配电室，当两个出口之间的距离超过 15m 时，其间尚应增加出 口 C．布置有成排配电柜的高压配电室，当两个出口之间的距离超过 15m 时，其间尚应增加出 口 D．双排低压配电屏之间有母线桥，母线桥护网或外壳的底部距地面的高度不应低于 2．2m 32、 向低压电气装置供电的配电变压器高压侧工作于低电阻接地系统时，若低压系统电源 中性点与该变压器保护接地共用接地装置，请问下列哪一个条件是错误的?( A．变压器的保护接地装置的接地电阻应符合 R≤120／Ig B．建筑物内低压电气装置采用 TN-C 系统 C．建筑物内低压电气装置采用 TN-C-S 系统 D．低压电气装置采用(含建筑物钢筋的)保护总等电位联结系统 ) 33、 220kV 电缆线路在系统发生单相接地故障对临近弱电线路有干扰时，应沿电缆线路平 行敷设一根回流线，其回流线的选择与设置应符合下列哪项规定?( A．当线路较长时，可采用电缆金属护套回流线 B．回流线的截面应按系统故障电流校验 C．回流线的排列方式，应使电缆正常工作时在回流线上产生的损耗小 D．电缆正常工作时，在回流线上产生的感应电压不得超过 150V ) 6

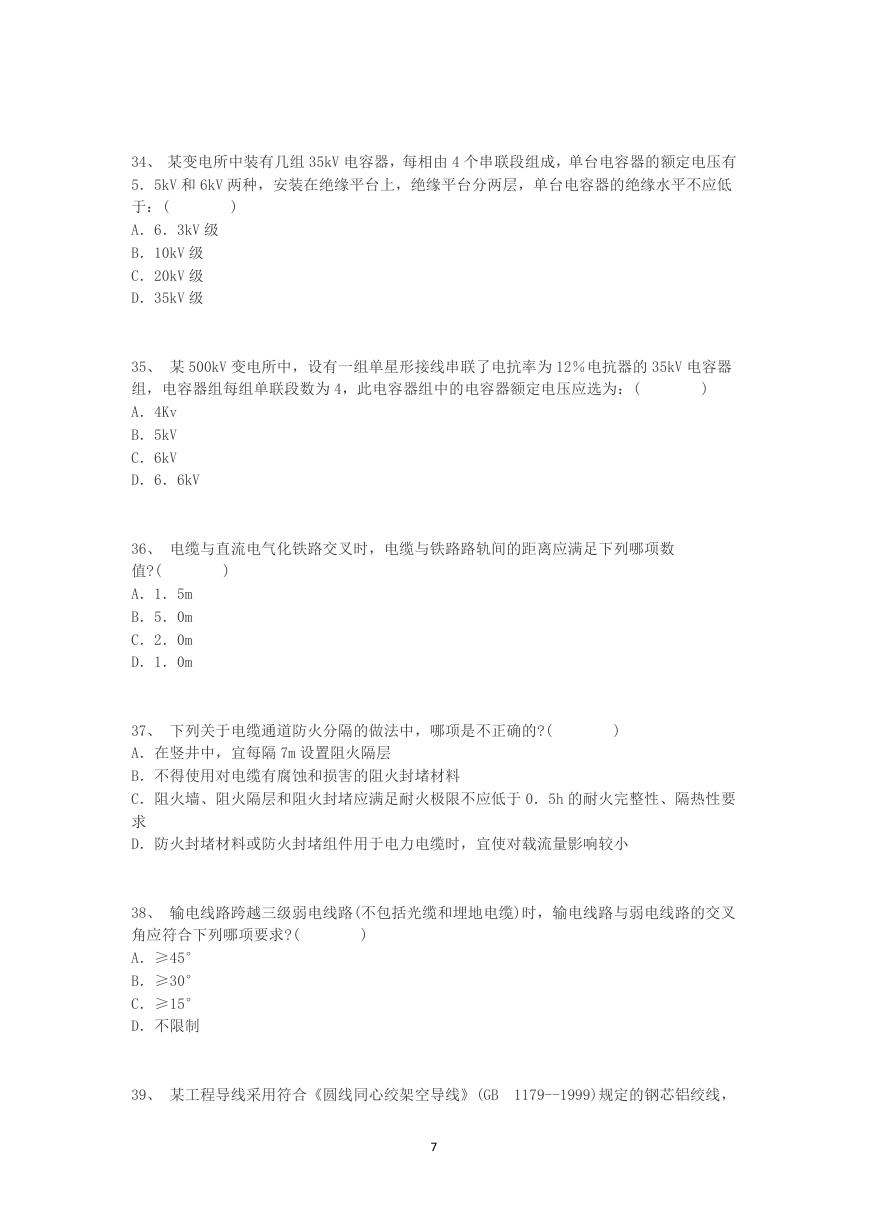

    ) 34、 某变电所中装有几组 35kV 电容器，每相由 4 个串联段组成，单台电容器的额定电压有 5．5kV 和 6kV 两种，安装在绝缘平台上，绝缘平台分两层，单台电容器的绝缘水平不应低 于：( A．6．3kV 级 B．10kV 级 C．20kV 级 D．35kV 级 35、 某 500kV 变电所中，设有一组单星形接线串联了电抗率为 12％电抗器的 35kV 电容器 组，电容器组每组单联段数为 4，此电容器组中的电容器额定电压应选为：( A．4Kv B．5kV C．6kV D．6．6kV ) ) 36、 电缆与直流电气化铁路交叉时，电缆与铁路路轨间的距离应满足下列哪项数 值?( A．1．5m B．5．0m C．2．0m D．1．0m 37、 下列关于电缆通道防火分隔的做法中，哪项是不正确的?( A．在竖井中，宜每隔 7m 设置阻火隔层 B．不得使用对电缆有腐蚀和损害的阻火封堵材料 C．阻火墙、阻火隔层和阻火封堵应满足耐火极限不应低于 0．5h 的耐火完整性、隔热性要 求 D．防火封堵材料或防火封堵组件用于电力电缆时，宜使对载流量影响较小 ) 38、 输电线路跨越三级弱电线路(不包括光缆和埋地电缆)时，输电线路与弱电线路的交叉 角应符合下列哪项要求?( A．≥45° B．≥30° C．≥15° D．不限制 ) 39、 某工程导线采用符合《圆线同心绞架空导线》(GB 1179--1999)规定的钢芯铝绞线， 7

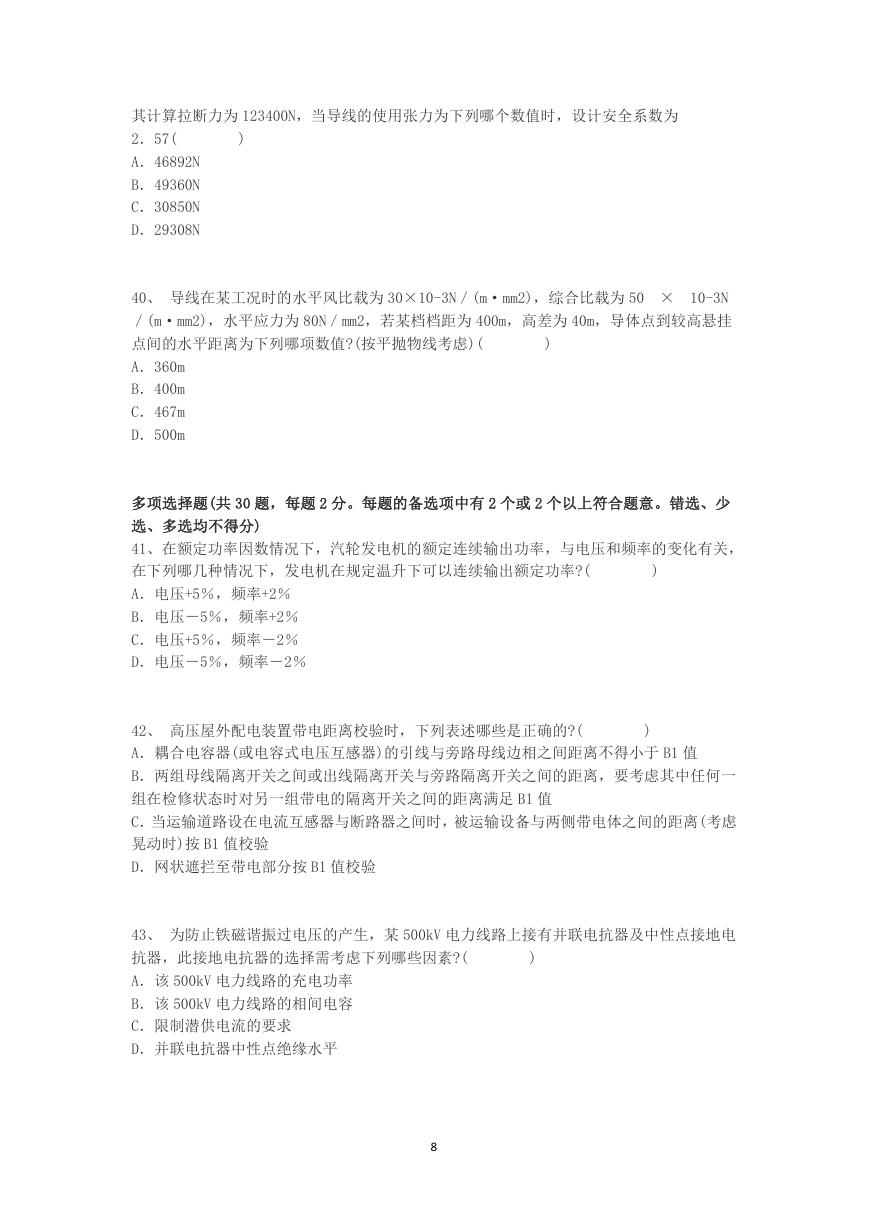

    ) 其计算拉断力为 123400N，当导线的使用张力为下列哪个数值时，设计安全系数为 2．57( A．46892N B．49360N C．30850N D．29308N 40、 导线在某工况时的水平风比载为 30×10-3N／(m·mm2)，综合比载为 50 × 10-3N ／(m·mm2)，水平应力为 80N／mm2，若某档档距为 400m，高差为 40m，导体点到较高悬挂 点间的水平距离为下列哪项数值?(按平抛物线考虑)( A．360m B．400m C．467m D．500m ) 多项选择题(共 30 题，每题 2 分。每题的备选项中有 2 个或 2 个以上符合题意。错选、少 选、多选均不得分) 41、在额定功率因数情况下，汽轮发电机的额定连续输出功率，与电压和频率的变化有关， 在下列哪几种情况下，发电机在规定温升下可以连续输出额定功率?( A．电压+5％，频率+2％ B．电压－5％，频率+2％ C．电压+5％，频率－2％ D．电压－5％，频率－2％ ) 42、 高压屋外配电装置带电距离校验时，下列表述哪些是正确的?( A．耦合电容器(或电容式电压互感器)的引线与旁路母线边相之间距离不得小于 B1 值 B．两组母线隔离开关之间或出线隔离开关与旁路隔离开关之间的距离，要考虑其中任何一 组在检修状态时对另一组带电的隔离开关之间的距离满足 B1 值 C．当运输道路设在电流互感器与断路器之间时，被运输设备与两侧带电体之间的距离(考虑 晃动时)按 B1 值校验 D．网状遮拦至带电部分按 B1 值校验 ) 43、 为防止铁磁谐振过电压的产生，某 500kV 电力线路上接有并联电抗器及中性点接地电 抗器，此接地电抗器的选择需考虑下列哪些因素?( A．该 500kV 电力线路的充电功率 B．该 500kV 电力线路的相间电容 C．限制潜供电流的要求 D．并联电抗器中性点绝缘水平 ) 8
