自制电感需要考虑的几个因素:
电感的制作
1.流经电感的电流大小。这决定了所用导线的粗细;例如:稳压电源滤波电感根据输出直流电流的大小,
要选择合适的导线直径,且一般是有铁心的电感。
2.电感量的大小。决定绕制的圈数多少,这可以试绕一下,再用电感测试仪测试。
3.工作频率的高低。如果是高频电路中的电感,且要求电感量较大,一般要加铁氧体磁芯;电感量较小如
几个微亨,一般就用空心线圈。
空心线圈一般可以用漆包线绕制(流经电流的大小不必考虑时,线经的粗细只由线圈的强度决定,太细的
线使线圈容易变形)。方法很简单:找一个直径合适的圆柱体,把漆包线一圈圈排列绕就可以。手绕时要
用点力绕紧,松开后线圈的直径会扩大一些。两端的线头要刮去漆面镀锡。
电感量做微调时,可以轻轻拉松线圈,电感会减少。
有个比较复杂的经验公式,很复杂,一般都是用电感测试仪测试。
电感的计算公式 线圈公式
阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH),
设定需用 360ohm 阻抗,因此:
电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 =
8.116mH
据此可以算出绕线圈数:
圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)
圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------线圈直径
N------线圈匝数
d-----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和 mH。。
空心线圈电感量计算公式:
l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量 l 单位: 微亨
线圈直径 D 单位: cm
线圈匝数 N 单位: 匝
线圈长度 L 单位: cm
频率电感电容计算公式:
l=25330.3/[(f0*f0)*c]
工作频率: f0 单位:MHZ 本题 f0=125KHZ=0.125
谐振电容: c 单位:PF 本题建义 c=500...1000pf 可自行先决定,或由 Q 值决定
谐振电感: l 单位: 微亨
线圈电感的计算公式
1.针对环行 CORE,有以下公式可利用: (IRON)
L=N2.AL L= 电感值(H)
H-DC=0.4πNI / l N= 线圈匝数(圈)
AL= 感应系数
H-DC=直流磁化力 I= 通过电流(A)
l= 磁路长度(cm)
l 及 AL 值大小,可参照 Microl 对照表。
例如: 以 T50-52 材,线圈 5 圈半,其 L 值为 T50-52(表示 OD 为 0.5 英吋),经查表其 AL 值约为
33nH
L=33.(5.5)2=998.25nH≈1μH
当流过 10A 电流时,其 L 值变化可由 l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表后)
即可了解 L 值下降程度(μi%)
2.介绍一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。(10 的负七次方)
μs 为线圈内部磁芯的相对磁导率,空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积,单位为平方米
l 线圈的长度, 单位为米
k 系数,取决于线圈的半径(R)与长度(l)的比值。
计算出的电感量的单位为亨利。

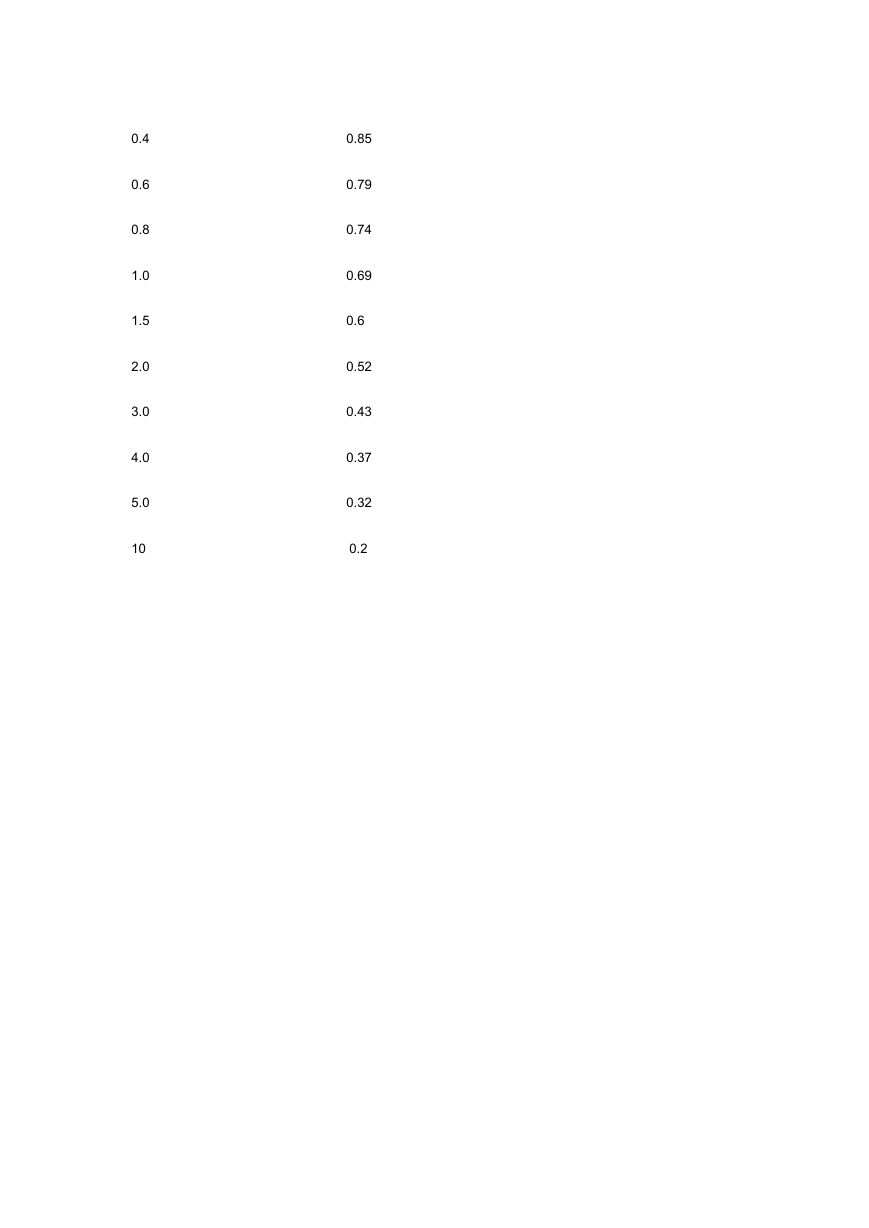

k 值表
2R/l
0.1
0.2
0.3
k
0.96
0.92
0.88
0.4
0.6
0.8
1.0
1.5
2.0
3.0
4.0
5.0
10
0.85
0.79
0.74
0.69
0.6
0.52
0.43
0.37
0.32
0.2
