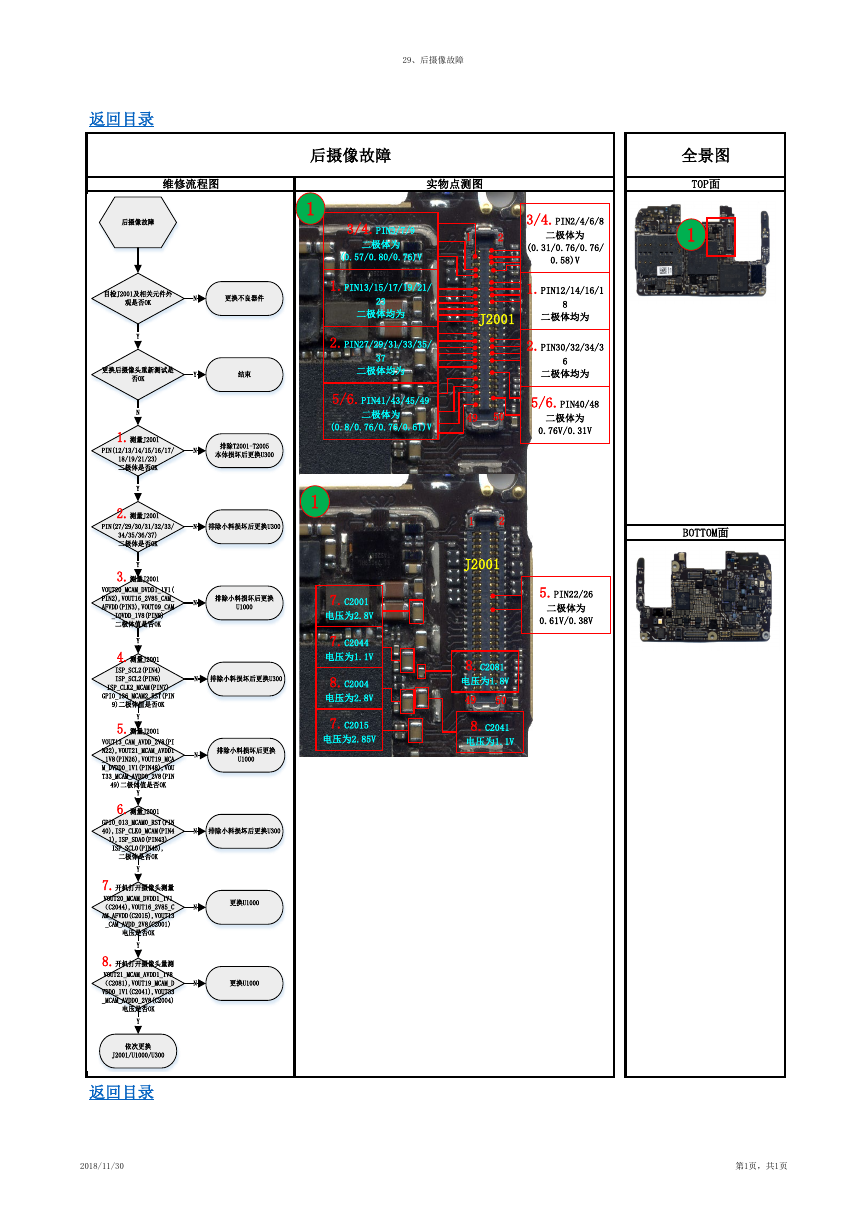

29、后摄像故障 后摄像故障 维修流程图 实物点测图 返回目录 后摄像故障 3/4.PIN3/7/9 二极体为 (0.57/0.80/0.76)V 1.PIN13/15/17/19/21/ 23 二极体均为 2.PIN27/29/31/33/35/ 37 二极体均为 5/6.PIN41/43/45/49 二极体为 (0.8/0.76/0.76/0.61)V 1 1 7.C2001 电压为2.8V 7.C2044 电压为1.1V 8.C2004 电压为2.8V 7.C2015 电压为2.85V 3/4.PIN2/4/6/8 二极体为 (0.31/0.76/0.76/ 0.58)V 1.PIN12/14/16/1 8 二极体均为 2.PIN30/32/34/3 6 二极体均为 5/6.PIN40/48 二极体为 0.76V/0.31V 5.PIN22/26 二极体为 0.61V/0.38V 1 2 J2001 49 50 1 2 J2001 8.C2081 电压为1.8V 49 50 8.C2041 电压为1.1V 目检J2001及相关元件外 观是否OK N 更换不良器件 Y 更换后摄像头重新测试是 否OK N Y 结束 排除T2001-T2005 本体损坏后更换U300 1.测量J2001 PIN(12/13/14/15/16/17/ N 18/19/21/23) 二极体是否OK Y 2.测量J2001 PIN(27/29/30/31/32/33/ N 排除小料损坏后更换U300 N 排除小料损坏后更换 U1000 N 排除小料损坏后更换U300 N 排除小料损坏后更换 U1000 N 排除小料损坏后更换U300 N N 更换U1000 更换U1000 34/35/36/37) 二极体是否OK Y 3.测量J2001 VOUT20_MCAM_DVDD1_1V1( PIN2),VOUT16_2V85_CAM_ AFVDD(PIN3),VOUT09_CAM _IOVDD_1V8(PIN8) 二极体值是否OK Y 4.测量J2001 ISP_SCL2(PIN4) ISP_SCL2(PIN6) ISP_CLK2_MCAM(PIN7) GPIO_136_MCAM2_RST(PIN 9)二极体值是否OK Y 5.测量J2001 VOUT13_CAM_AVDD_2V8(PI N22),VOUT21_MCAM_AVDD1 _1V8(PIN26),VOUT19_MCA M_DVDD0_1V1(PIN48),VOU T33_MCAM_AVDD0_2V8(PIN 49)二极体值是否OK Y 6.测量J2001 GPIO_013_MCAM0_RST(PIN 40),ISP_CLK0_MCAM(PIN4 1),ISP_SDA0(PIN43) ISP_SCL0(PIN45), 二极体是否OK Y 7.开机打开摄像头测量 VOUT20_MCAM_DVDD1_1V1 （C2044),VOUT16_2V85_C AM_AFVDD(C2015),VOUT13 _CAM_AVDD_2V8(C2001) 电压是否OK Y 8.开机打开摄像头量测 VOUT21_MCAM_AVDD1_1V8 （C2081),VOUT19_MCAM_D VDD0_1V1(C2041),VOUT33 _MCAM_AVDD0_2V8(C2004) 电压是否OK Y 依次更换 J2001/U1000/U300 返回目录 2018/11/30 全景图 TOP面 1 BOTTOM面 第1页，共1页
