    Introduction of Embedded Controller Kaxidy_jiang 2008/08

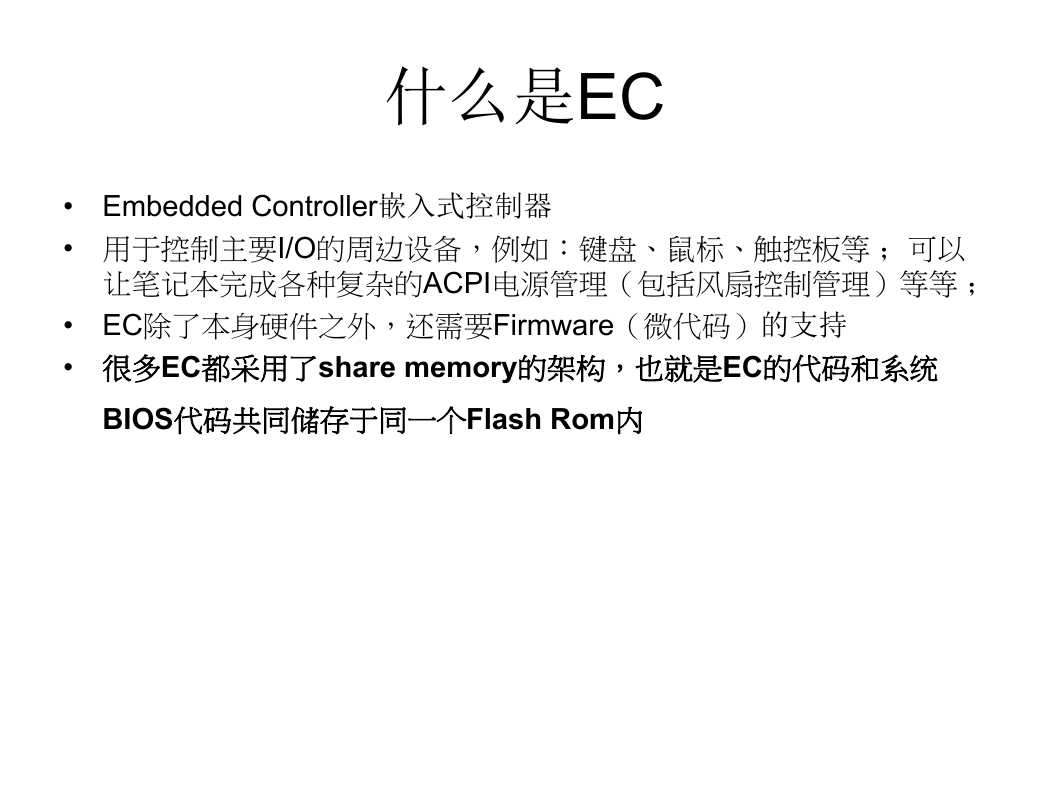

    什么是EC • Embedded Controller嵌入式控制器 • 用于控制主要I/O的周边设备，例如：键盘、鼠标、触控板等 ；可以 让笔记本完成各种复杂的ACPI电源管理（包括风扇控制管理）等等 ； • EC除了本身硬件之外，还需要Firmware（微代码）的支持 • 很多EC都采用了share memory的架构，也就是EC的代码和系统 BIOS代码共同储存于同一个Flash Rom内

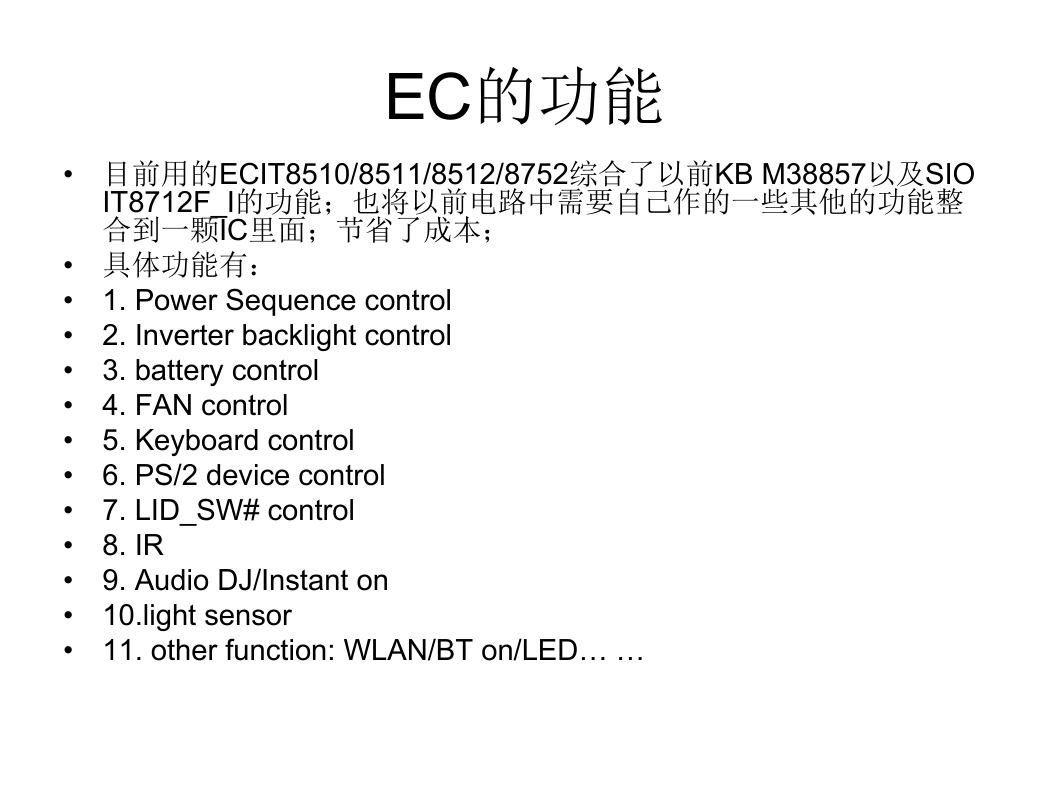

    EC的功能 • 目前用的ECIT8510/8511/8512/8752综合了以前KB M38857以及SIO IT8712F_I的功能；也将以前电路中需要自己作的一些其他的功能整 合到一颗IC里面；节省了成本； • 具体功能有： • 1. Power Sequence control • 2. Inverter backlight control • 3. battery control • 4. FAN control • 5. Keyboard control • 6. PS/2 device control • 7. LID_SW# control • 8. IR • 9. Audio DJ/Instant on • 10.light sensor • 11. other function: WLAN/BT on/LED… …

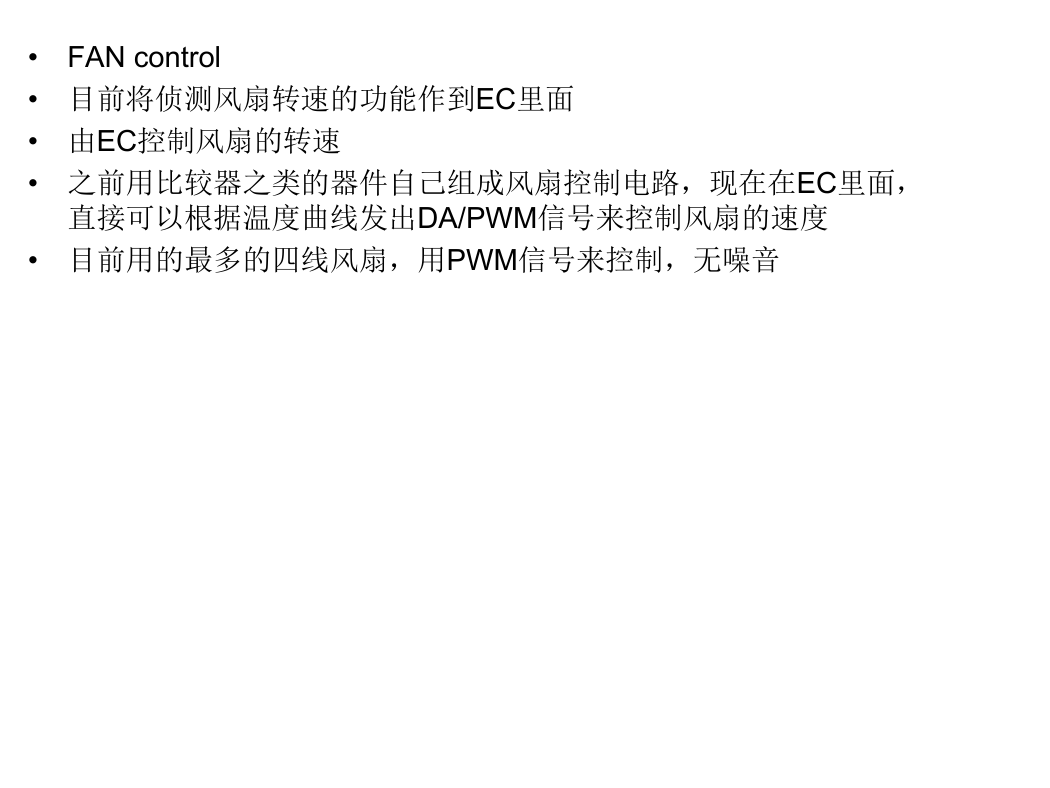

    • FAN control • 目前将侦测风扇转速的功能作到EC里面 • 由EC控制风扇的转速 • 之前用比较器之类的器件自己组成风扇控制电路，现在在EC里面， 直接可以根据温度曲线发出DA/PWM信号来控制风扇的速度 • 目前用的最多的四线风扇，用PWM信号来控制，无噪音

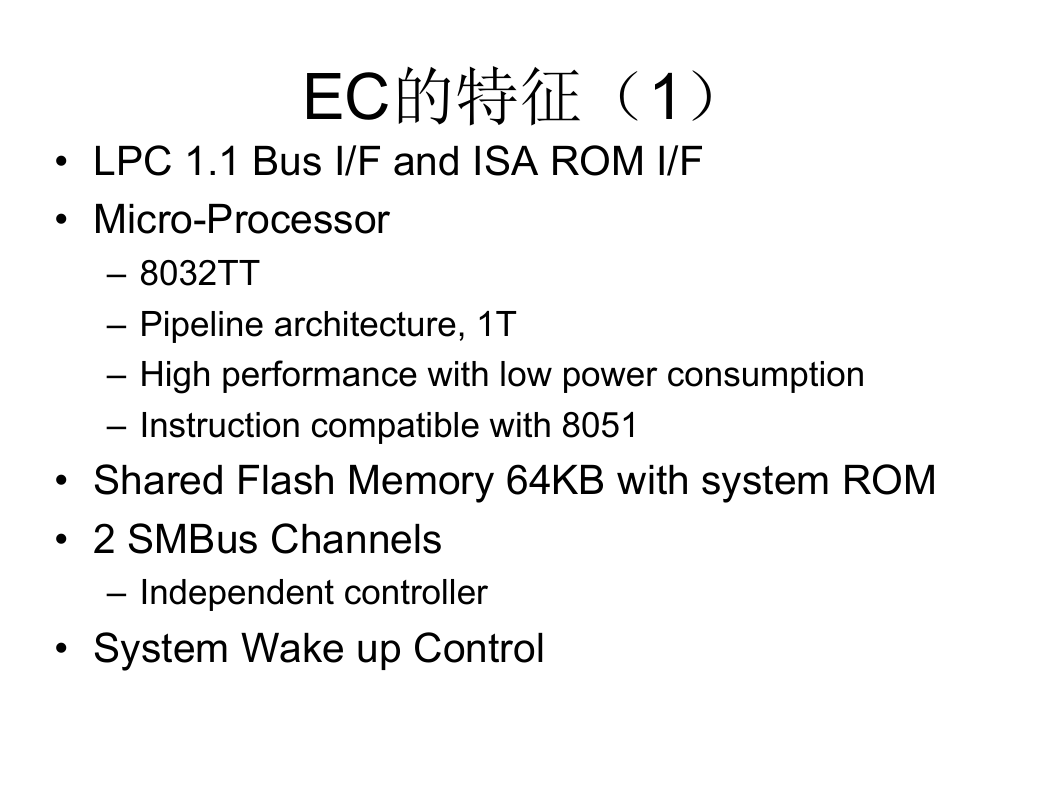

    EC的特征（1） • LPC 1.1 Bus I/F and ISA ROM I/F • Micro-Processor – 8032TT – Pipeline architecture, 1T – High performance with low power consumption – Instruction compatible with 8051 • Shared Flash Memory 64KB with system ROM • 2 SMBus Channels – Independent controller • System Wake up Control

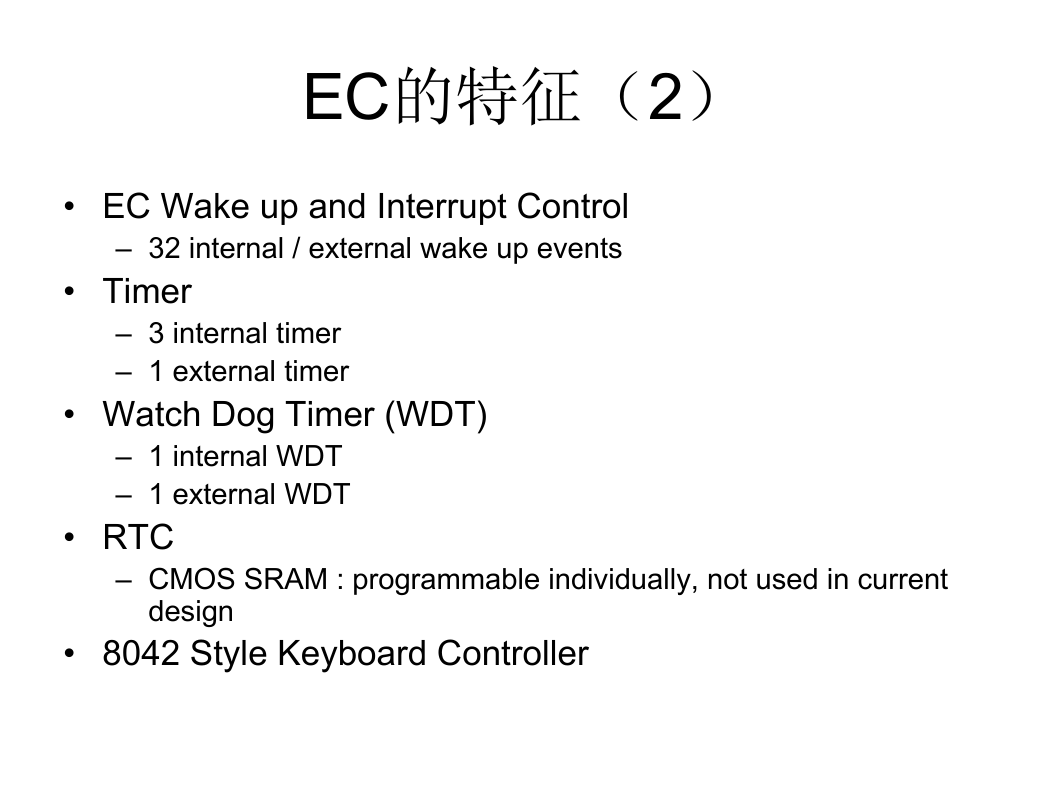

    EC的特征（2） • EC Wake up and Interrupt Control – 32 internal / external wake up events • Timer – 3 internal timer – 1 external timer – 1 internal WDT – 1 external WDT • Watch Dog Timer (WDT) – CMOS SRAM : programmable individually, not used in current • RTC design • 8042 Style Keyboard Controller

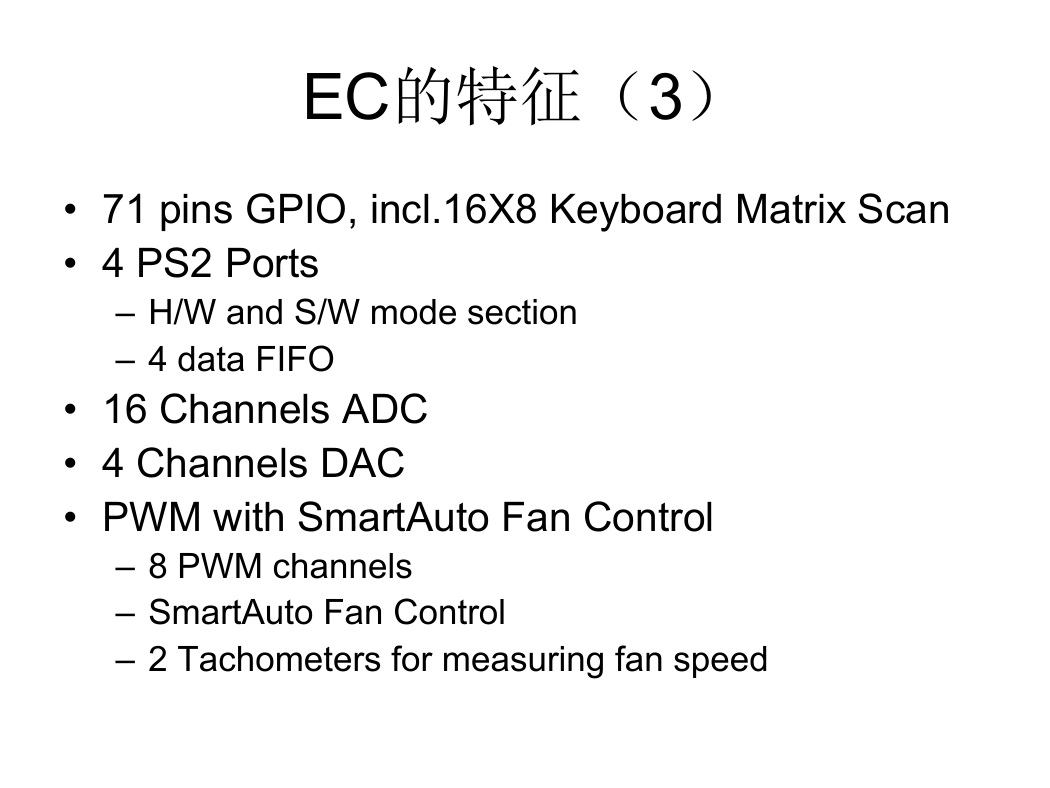

    EC的特征（3） • 71 pins GPIO, incl.16X8 Keyboard Matrix Scan • 4 PS2 Ports – H/W and S/W mode section – 4 data FIFO • 16 Channels ADC • 4 Channels DAC • PWM with SmartAuto Fan Control – 8 PWM channels – SmartAuto Fan Control – 2 Tachometers for measuring fan speed
    EC的特征（4） • ACPI Power Management Channel • Power Consumption – Standby with sleep mode current is 50uA • Package – 176 pins LQFP – 176 pins TQFP – 176 pins TFBGA
