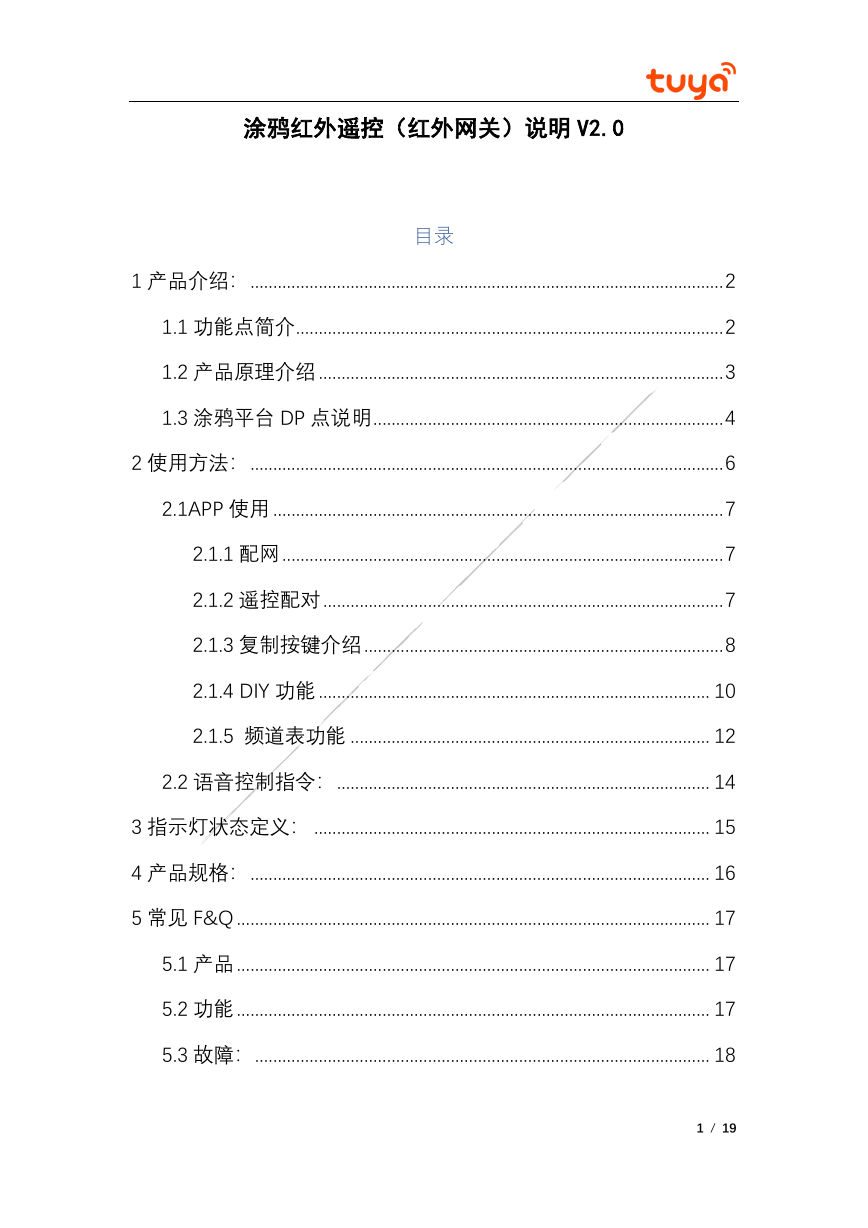

涂鸦红外遥控（红外网关）说明 V2.0 目录 1 产品介绍： ........................................................................................................ 2 1.1 功能点简介 .............................................................................................. 2 1.2 产品原理介绍 ......................................................................................... 3 1.3 涂鸦平台 DP 点说明 ............................................................................. 4 2 使用方法： ........................................................................................................ 6 2.1APP 使用 ................................................................................................... 7 2.1.1 配网 ................................................................................................. 7 2.1.2 遥控配对 ........................................................................................ 7 2.1.3 复制按键介绍 ............................................................................... 8 2.1.4 DIY 功能 ...................................................................................... 10 2.1.5 频道表功能 ............................................................................... 12 2.2 语音控制指令： .................................................................................. 14 3 指示灯状态定义： ....................................................................................... 15 4 产品规格： ..................................................................................................... 16 5 常见 F&Q ........................................................................................................ 17 5.1 产品 ........................................................................................................ 17 5.2 功能 ........................................................................................................ 17 5.3 故障： .................................................................................................... 18 1 / 19

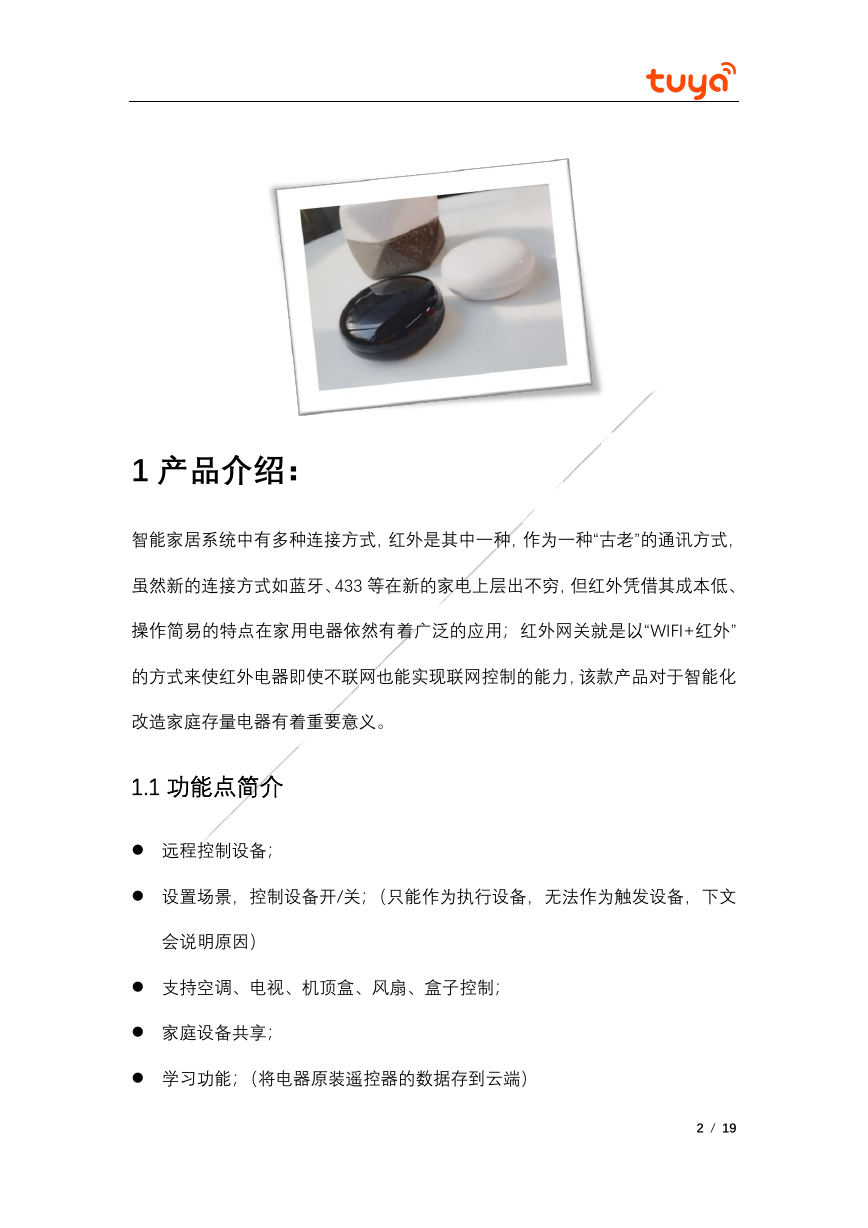

1 产品介绍：智能家居系统中有多种连接方式，红外是其中一种，作为一种“古老”的通讯方式，虽然新的连接方式如蓝牙、433 等在新的家电上层出不穷，但红外凭借其成本低、操作简易的特点在家用电器依然有着广泛的应用；红外网关就是以“WIFI+红外” 的方式来使红外电器即使不联网也能实现联网控制的能力，该款产品对于智能化改造家庭存量电器有着重要意义。 1.1 功能点简介 ⚫ 远程控制设备； ⚫ 设置场景，控制设备开/关；（只能作为执行设备，无法作为触发设备，下文会说明原因） ⚫ 支持空调、电视、机顶盒、风扇、盒子控制； ⚫ 家庭设备共享； ⚫ 学习功能；（将电器原装遥控器的数据存到云端） 2 / 19

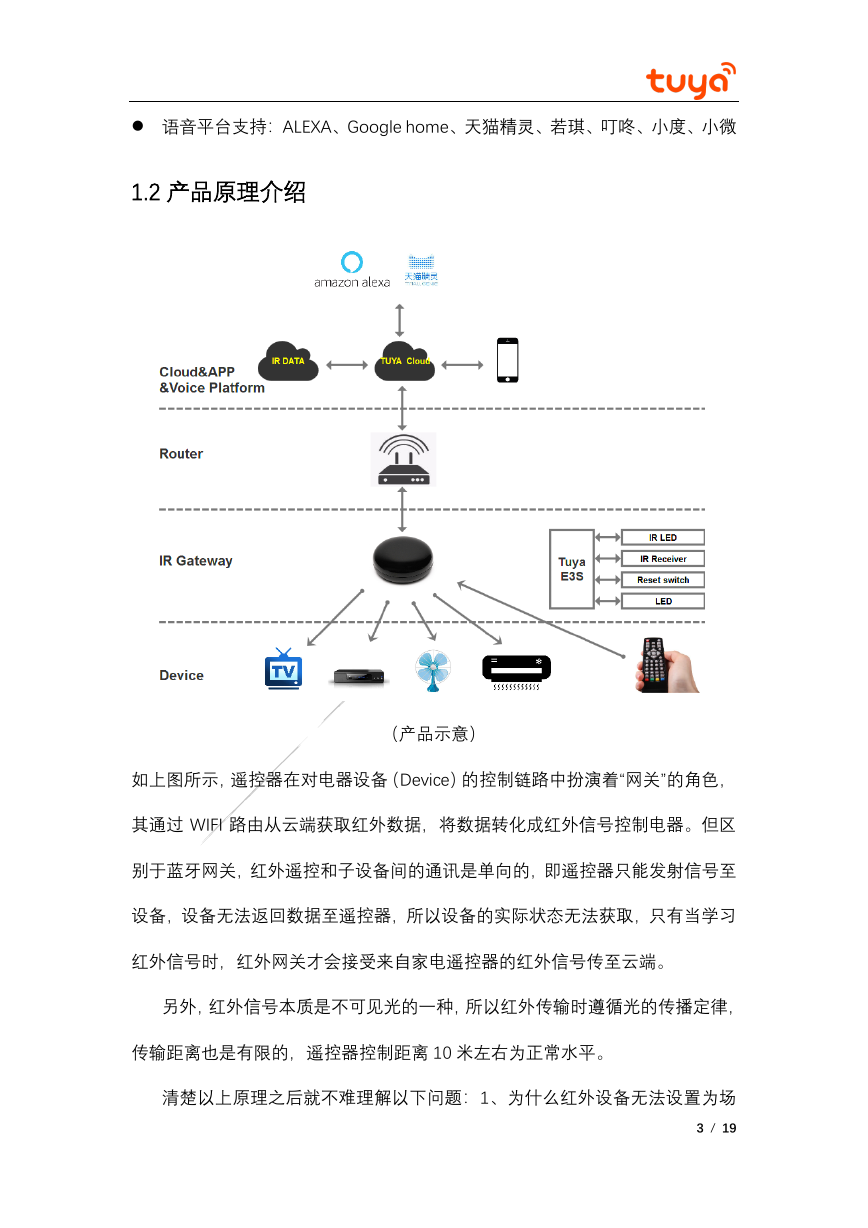

⚫ 语音平台支持：ALEXA、Google home、天猫精灵、若琪、叮咚、小度、小微 1.2 产品原理介绍（产品示意）如上图所示，遥控器在对电器设备（Device）的控制链路中扮演着“网关”的角色，其通过 WIFI 路由从云端获取红外数据，将数据转化成红外信号控制电器。但区别于蓝牙网关，红外遥控和子设备间的通讯是单向的，即遥控器只能发射信号至设备，设备无法返回数据至遥控器，所以设备的实际状态无法获取，只有当学习红外信号时，红外网关才会接受来自家电遥控器的红外信号传至云端。另外，红外信号本质是不可见光的一种，所以红外传输时遵循光的传播定律，传输距离也是有限的，遥控器控制距离 10 米左右为正常水平。清楚以上原理之后就不难理解以下问题：1、为什么红外设备无法设置为场 3 / 19

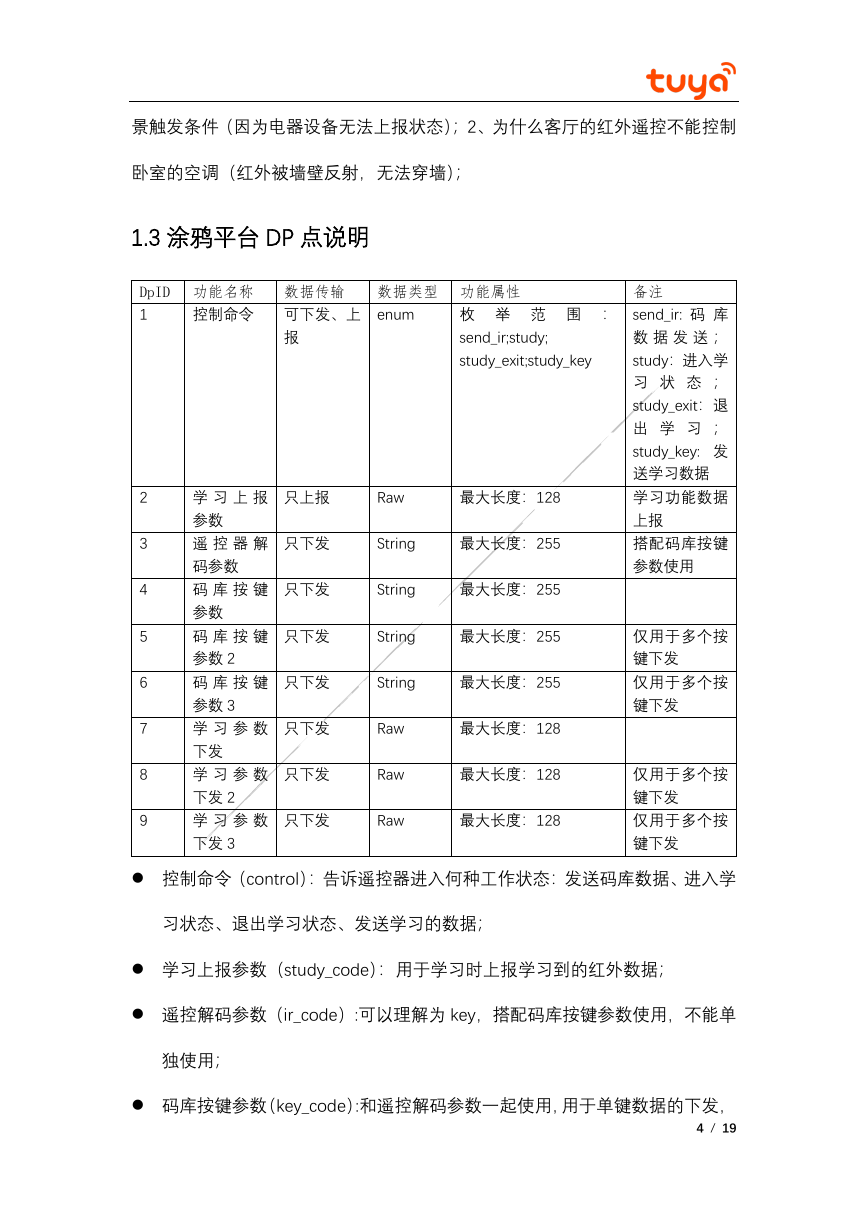

景触发条件（因为电器设备无法上报状态）；2、为什么客厅的红外遥控不能控制卧室的空调（红外被墙壁反射，无法穿墙）； 1.3 涂鸦平台 DP 点说明 DpID 功能名称数据传输数据类型功能属性 1 控制命令可下发、上枚举范围： send_ir;study; study_exit;study_key enum 报 2 3 4 5 6 7 8 9 学习上报参数遥控器解码参数码库按键参数码库按键参数 2 码库按键参数 3 学习参数下发学习参数下发 2 学习参数下发 3 只上报 Raw 最大长度：128 只下发 String 最大长度：255 只下发 String 最大长度：255 只下发 String 最大长度：255 只下发 String 最大长度：255 只下发 Raw 最大长度：128 只下发 Raw 最大长度：128 只下发 Raw 最大长度：128 备注 send_ir: 码库数据发送； study：进入学习状态； study_exit：退出学习； study_key: 发送学习数据学习功能数据上报搭配码库按键参数使用仅用于多个按键下发仅用于多个按键下发仅用于多个按键下发仅用于多个按键下发 ⚫ 控制命令（control）：告诉遥控器进入何种工作状态：发送码库数据、进入学习状态、退出学习状态、发送学习的数据； ⚫ 学习上报参数（study_code）：用于学习时上报学习到的红外数据； ⚫ 遥控解码参数（ir_code）:可以理解为 key，搭配码库按键参数使用，不能单独使用； ⚫ 码库按键参数（key_code）:和遥控解码参数一起使用，用于单键数据的下发， 4 / 19

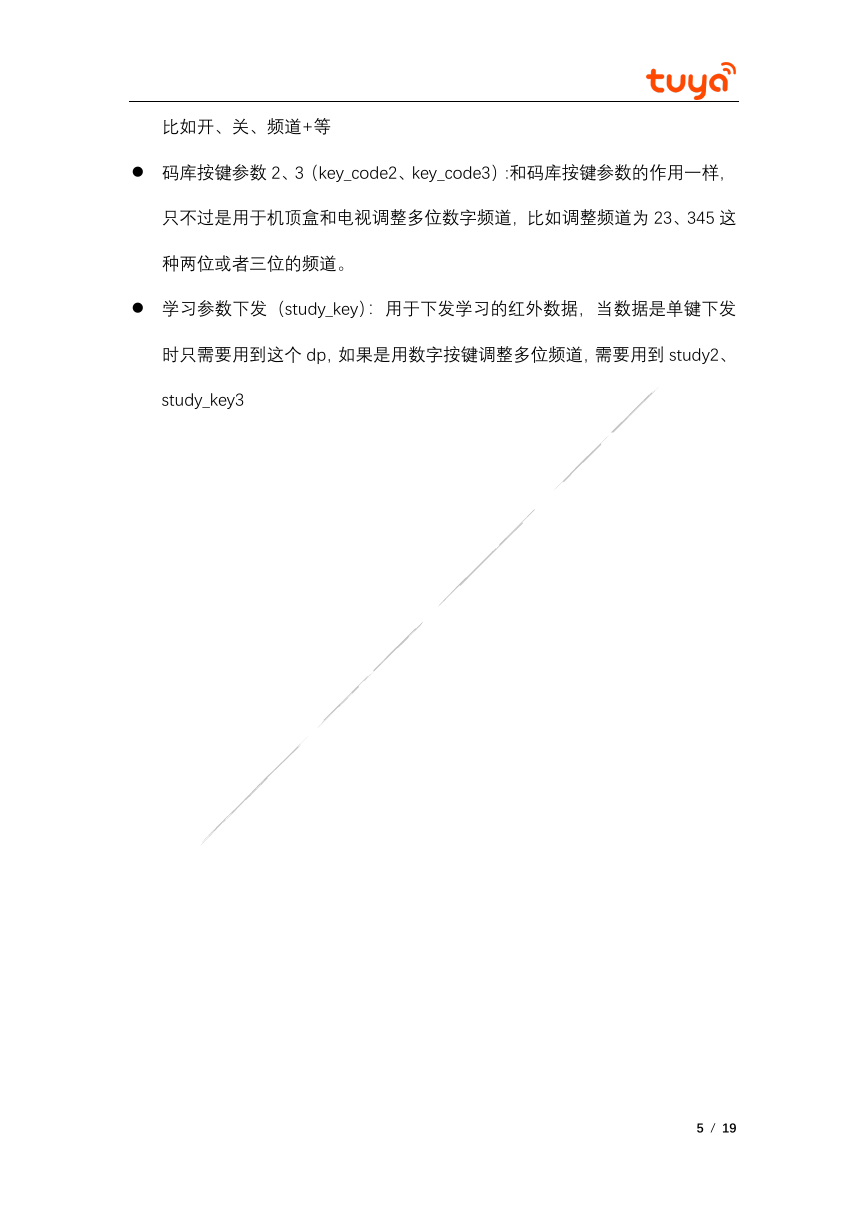

比如开、关、频道+等 ⚫ 码库按键参数 2、3（key_code2、key_code3）:和码库按键参数的作用一样，只不过是用于机顶盒和电视调整多位数字频道，比如调整频道为 23、345 这种两位或者三位的频道。 ⚫ 学习参数下发（study_key）：用于下发学习的红外数据，当数据是单键下发时只需要用到这个 dp，如果是用数字按键调整多位频道，需要用到 study2、 study_key3 5 / 19

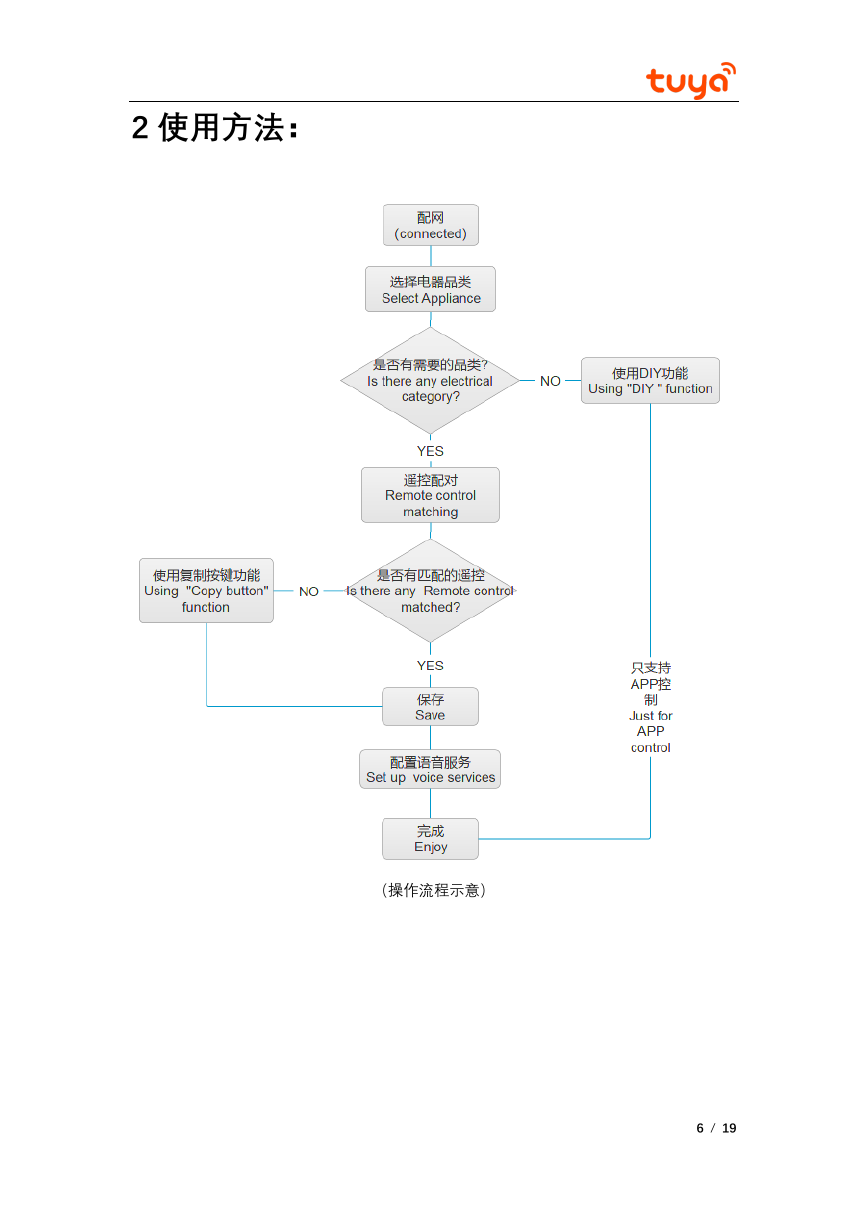

2 使用方法：（操作流程示意） 6 / 19

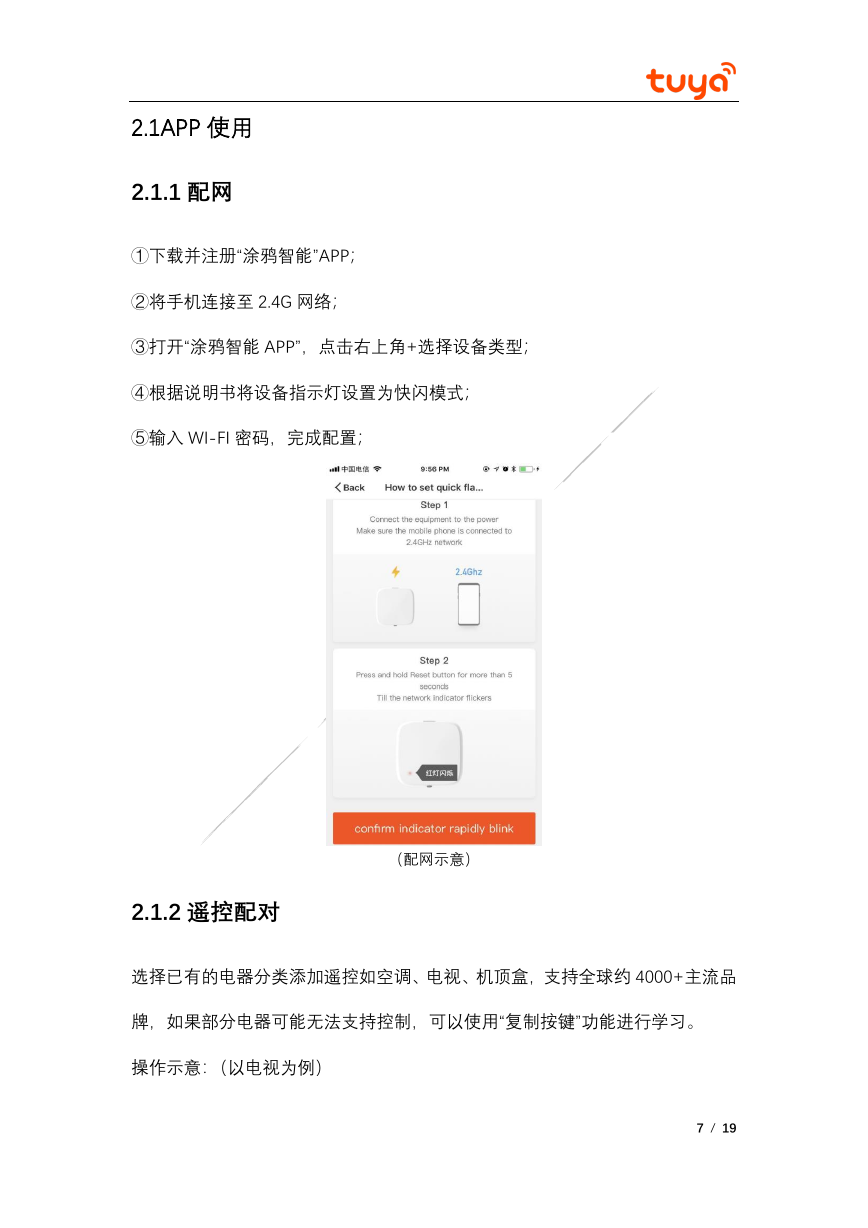

2.1APP 使用 2.1.1 配网 ①下载并注册“涂鸦智能”APP； ②将手机连接至 2.4G 网络； ③打开“涂鸦智能 APP”，点击右上角+选择设备类型； ④根据说明书将设备指示灯设置为快闪模式； ⑤输入 WI-FI 密码，完成配置；（配网示意） 2.1.2 遥控配对选择已有的电器分类添加遥控如空调、电视、机顶盒，支持全球约 4000+主流品牌，如果部分电器可能无法支持控制，可以使用“复制按键”功能进行学习。操作示意：（以电视为例） 7 / 19

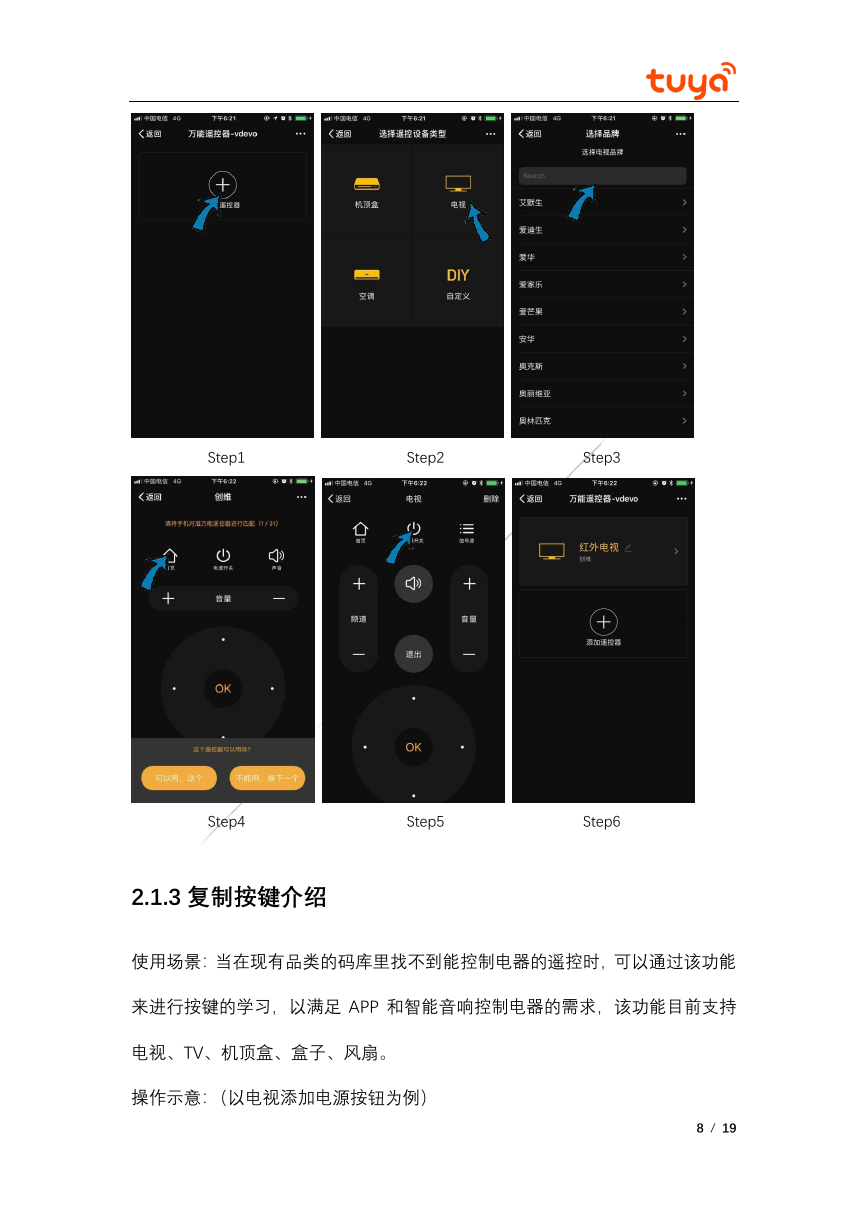

Step1 Step4 Step2 Step3 Step5 Step6 2.1.3 复制按键介绍使用场景：当在现有品类的码库里找不到能控制电器的遥控时，可以通过该功能来进行按键的学习，以满足 APP 和智能音响控制电器的需求，该功能目前支持电视、TV、机顶盒、盒子、风扇。操作示意：（以电视添加电源按钮为例） 8 / 19
