2009 年 7 月全国高等教育自学考试机械设计基础真题一、单项选择题(本大题共 20 小题，每小题 2 分，共 40 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．机器中各运动单元称为（） A．零件 B．构件 C．部件 D．机件 2．在平面机构中，每增加一个低副将引入（） A．0 个约束 B．1 个约束 C．2 个约束 D．3 个约束 3．曲柄摇杆机构处于死点位置时，角度等于零度的是（） 4．压力角 B．传动角 C．极位夹角 D．摆角 4．铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，则机构为（） A．曲柄摇杆机构 B．曲柄滑块机构 C．双曲柄机构 D．双摇杆机构 5．凸轮机构的从动件选用等速运动规律时，其从动件的运动（） A.将产生刚性冲击 B．将产生柔性冲击 C．没有冲击 D．既有刚性冲击又有柔性冲击 6．槽轮机构所实现的运动变换是（） A．变等速连续转动为间歇转动 B．变转动为移动 C．变等速连续转动为不等速连续转动 D．变转动为摆动 7．若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用（） A．螺栓联接 B．螺钉联接

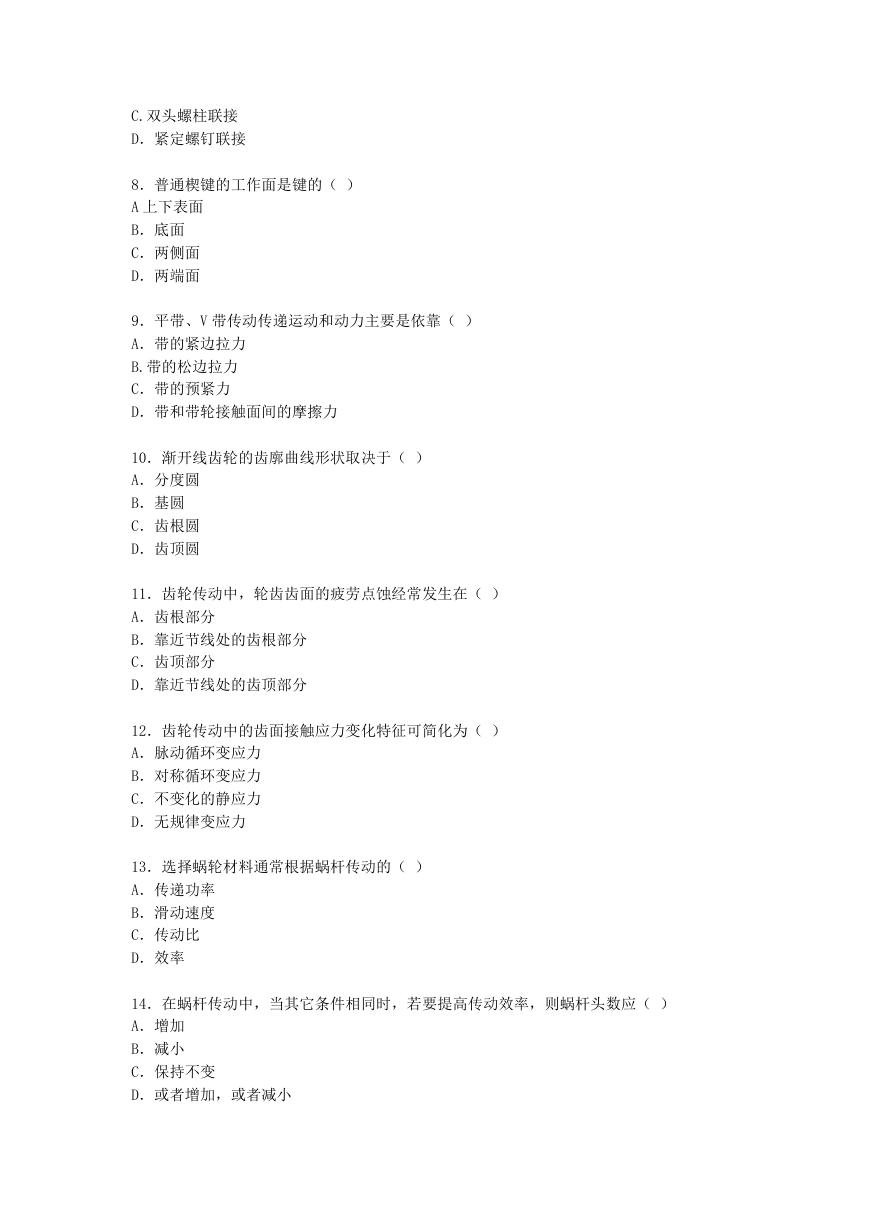

C.双头螺柱联接 D．紧定螺钉联接 8．普通楔键的工作面是键的（） A 上下表面 B．底面 C．两侧面 D．两端面 9．平带、V 带传动传递运动和动力主要是依靠（） A．带的紧边拉力 B.带的松边拉力 C．带的预紧力 D．带和带轮接触面间的摩擦力 10．渐开线齿轮的齿廓曲线形状取决于（） A．分度圆 B．基圆 C．齿根圆 D．齿顶圆 11．齿轮传动中，轮齿齿面的疲劳点蚀经常发生在（） A．齿根部分 B．靠近节线处的齿根部分 C．齿顶部分 D．靠近节线处的齿顶部分 12．齿轮传动中的齿面接触应力变化特征可简化为（） A．脉动循环变应力 B．对称循环变应力 C．不变化的静应力 D．无规律变应力 13．选择蜗轮材料通常根据蜗杆传动的（） A．传递功率 B．滑动速度 C．传动比 D．效率 14．在蜗杆传动中，当其它条件相同时，若要提高传动效率，则蜗杆头数应（） A．增加 B．减小 C．保持不变 D．或者增加，或者减小

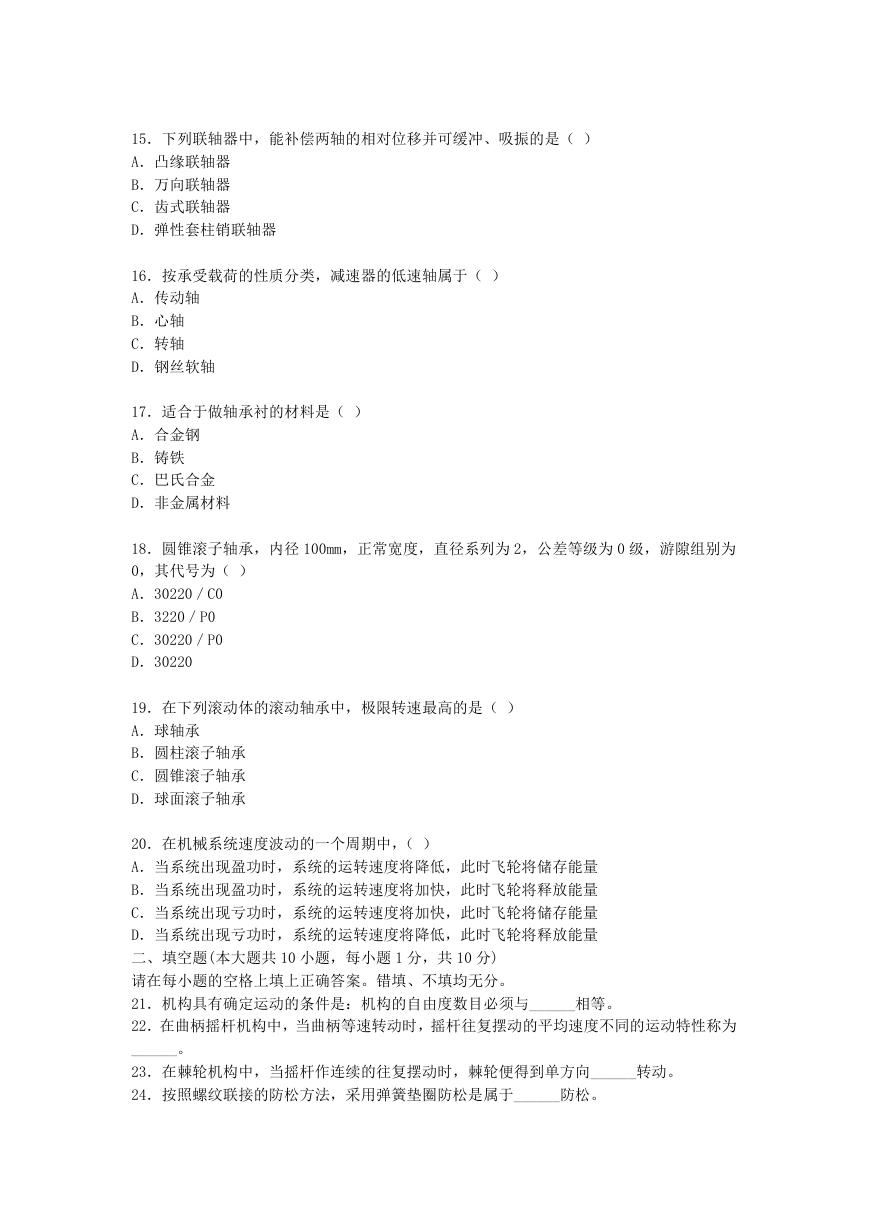

15．下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是（） A．凸缘联轴器 B．万向联轴器 C．齿式联轴器 D．弹性套柱销联轴器 16．按承受载荷的性质分类，减速器的低速轴属于（） A．传动轴 B．心轴 C．转轴 D．钢丝软轴 17．适合于做轴承衬的材料是（） A．合金钢 B．铸铁 C．巴氏合金 D．非金属材料 18．圆锥滚子轴承，内径 100mm，正常宽度，直径系列为 2，公差等级为 0 级，游隙组别为 0，其代号为（） A．30220／C0 B．3220／P0 C．30220／P0 D．30220 19．在下列滚动体的滚动轴承中，极限转速最高的是（） A．球轴承 B．圆柱滚子轴承 C．圆锥滚子轴承 D．球面滚子轴承 20．在机械系统速度波动的一个周期中，（） A．当系统出现盈功时，系统的运转速度将降低，此时飞轮将储存能量 B．当系统出现盈功时，系统的运转速度将加快，此时飞轮将释放能量 C．当系统出现亏功时，系统的运转速度将加快，此时飞轮将储存能量 D．当系统出现亏功时，系统的运转速度将降低，此时飞轮将释放能量二、填空题(本大题共 10 小题，每小题 1 分，共 10 分) 请在每小题的空格上填上正确答案。错填、不填均无分。 21．机构具有确定运动的条件是：机构的自由度数目必须与______相等。 22．在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 ______。 23．在棘轮机构中，当摇杆作连续的往复摆动时，棘轮便得到单方向______转动。 24．按照螺纹联接的防松方法，采用弹簧垫圈防松是属于______防松。

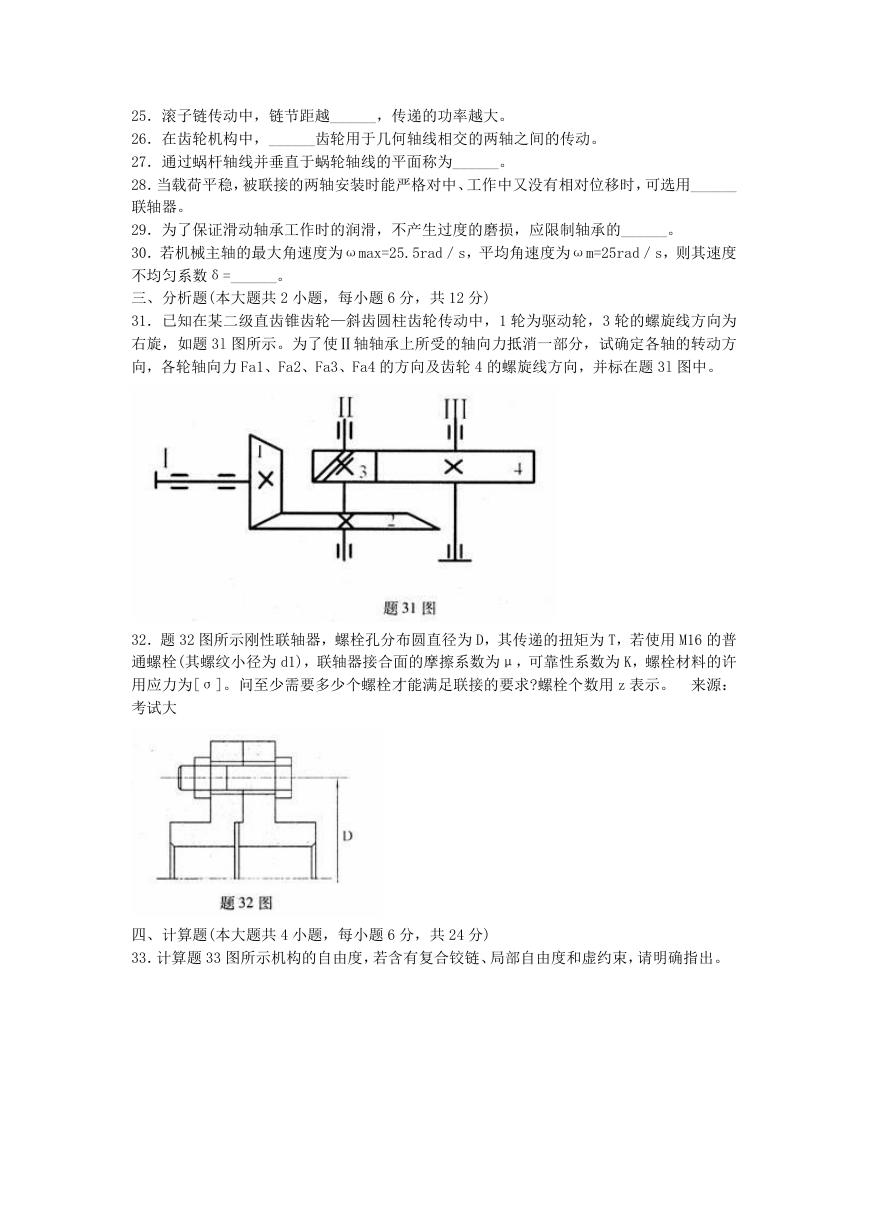

25．滚子链传动中，链节距越______，传递的功率越大。 26．在齿轮机构中，______齿轮用于几何轴线相交的两轴之间的传动。 27．通过蜗杆轴线并垂直于蜗轮轴线的平面称为______。 28．当载荷平稳，被联接的两轴安装时能严格对中、工作中又没有相对位移时，可选用______ 联轴器。 29．为了保证滑动轴承工作时的润滑，不产生过度的磨损，应限制轴承的______。 30．若机械主轴的最大角速度为ωmax=25.5rad／s，平均角速度为ωm=25rad／s，则其速度不均匀系数δ=______。三、分析题(本大题共 2 小题，每小题 6 分，共 12 分) 31．已知在某二级直齿锥齿轮—斜齿圆柱齿轮传动中，1 轮为驱动轮，3 轮的螺旋线方向为右旋，如题 3l 图所示。为了使Ⅱ轴轴承上所受的轴向力抵消一部分，试确定各轴的转动方向，各轮轴向力 Fa1、Fa2、Fa3、Fa4 的方向及齿轮 4 的螺旋线方向，并标在题 3l 图中。 32．题 32 图所示刚性联轴器，螺栓孔分布圆直径为 D，其传递的扭矩为 T，若使用 M16 的普通螺栓(其螺纹小径为 d1)，联轴器接合面的摩擦系数为μ，可靠性系数为 K，螺栓材料的许用应力为[σ]。问至少需要多少个螺栓才能满足联接的要求?螺栓个数用 z 表示。来源：考试大四、计算题(本大题共 4 小题，每小题 6 分，共 24 分) 33．计算题 33 图所示机构的自由度，若含有复合铰链、局部自由度和虚约束，请明确指出。

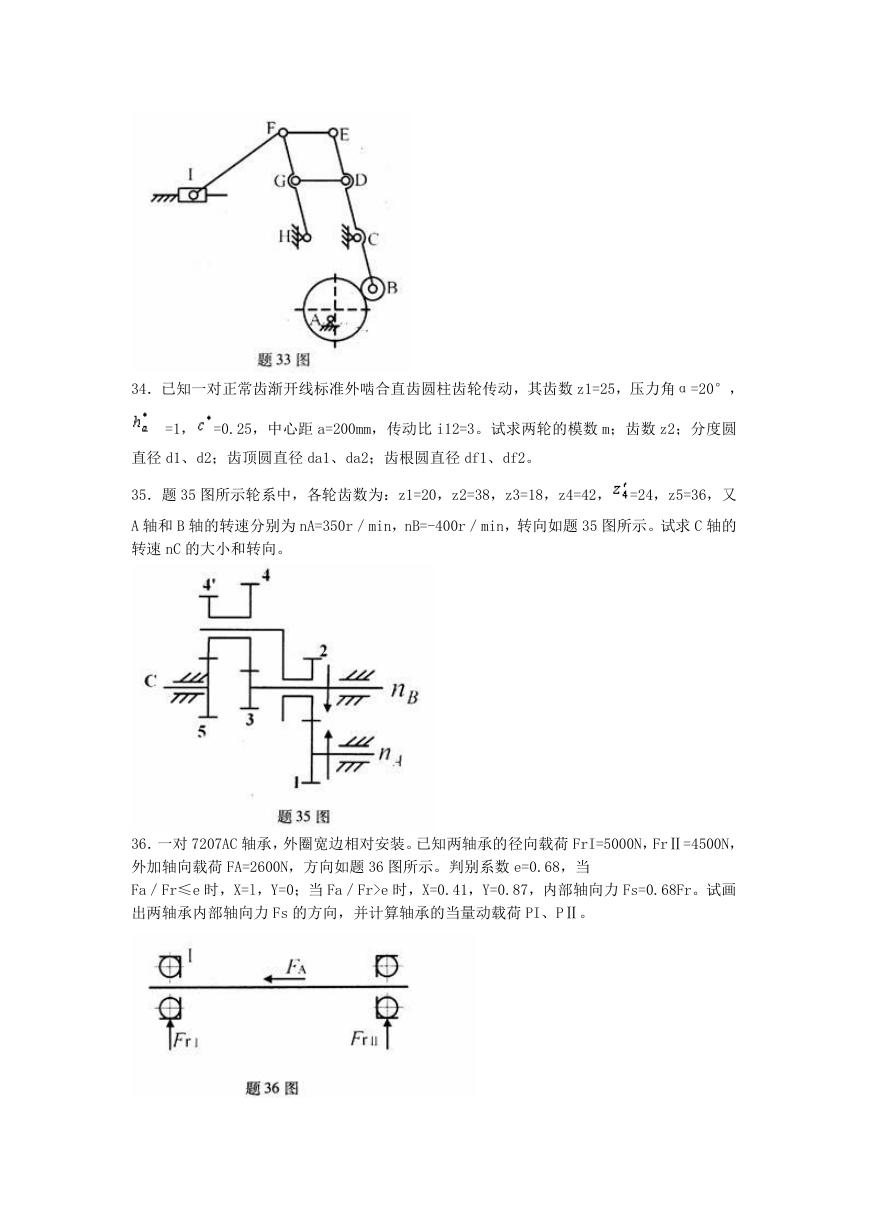

34．已知一对正常齿渐开线标准外啮合直齿圆柱齿轮传动，其齿数 z1=25，压力角α=20°， =1， =0.25，中心距 a=200mm，传动比 i12=3。试求两轮的模数 m；齿数 z2；分度圆直径 d1、d2；齿顶圆直径 da1、da2；齿根圆直径 df1、df2。 35．题 35 图所示轮系中，各轮齿数为：z1=20，z2=38，z3=18，z4=42， =24，z5=36，又 A 轴和 B 轴的转速分别为 nA=350r／min，nB=-400r／min，转向如题 35 图所示。试求 C 轴的转速 nC 的大小和转向。 36．一对 7207AC 轴承，外圈宽边相对安装。已知两轴承的径向载荷 FrI=5000N，FrⅡ=4500N，外加轴向载荷 FA=2600N，方向如题 36 图所示。判别系数 e=0.68，当 Fa／Fr≤e 时，X=l，Y=0；当 Fa／Fr>e 时，X=0.41，Y=0.87，内部轴向力 Fs=0.68Fr。试画出两轴承内部轴向力 Fs 的方向，并计算轴承的当量动载荷 PI、PⅡ。

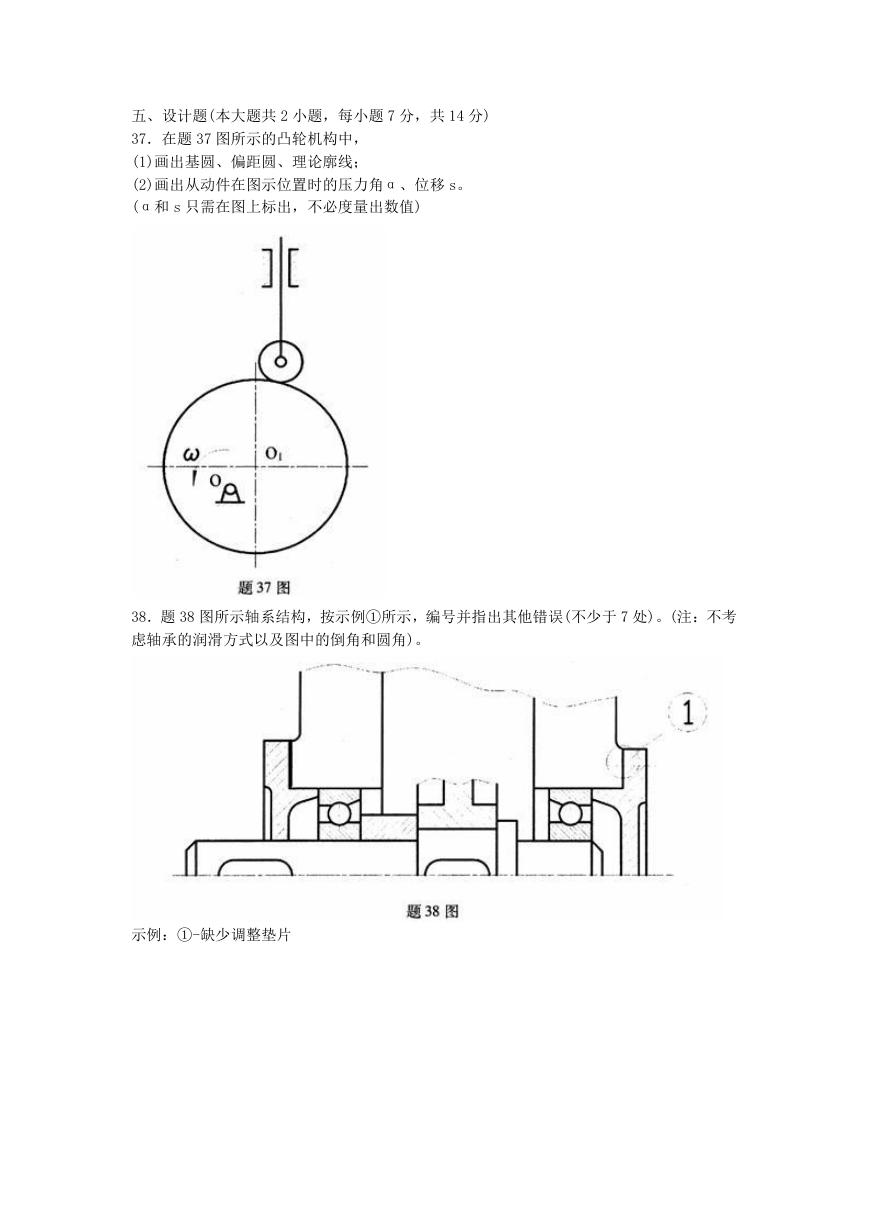

五、设计题(本大题共 2 小题，每小题 7 分，共 14 分) 37．在题 37 图所示的凸轮机构中， (1)画出基圆、偏距圆、理论廓线； (2)画出从动件在图示位置时的压力角α、位移 s。 (α和 s 只需在图上标出，不必度量出数值) 38．题 38 图所示轴系结构，按示例①所示，编号并指出其他错误(不少于 7 处)。(注：不考虑轴承的润滑方式以及图中的倒角和圆角)。示例：①-缺少调整垫片
