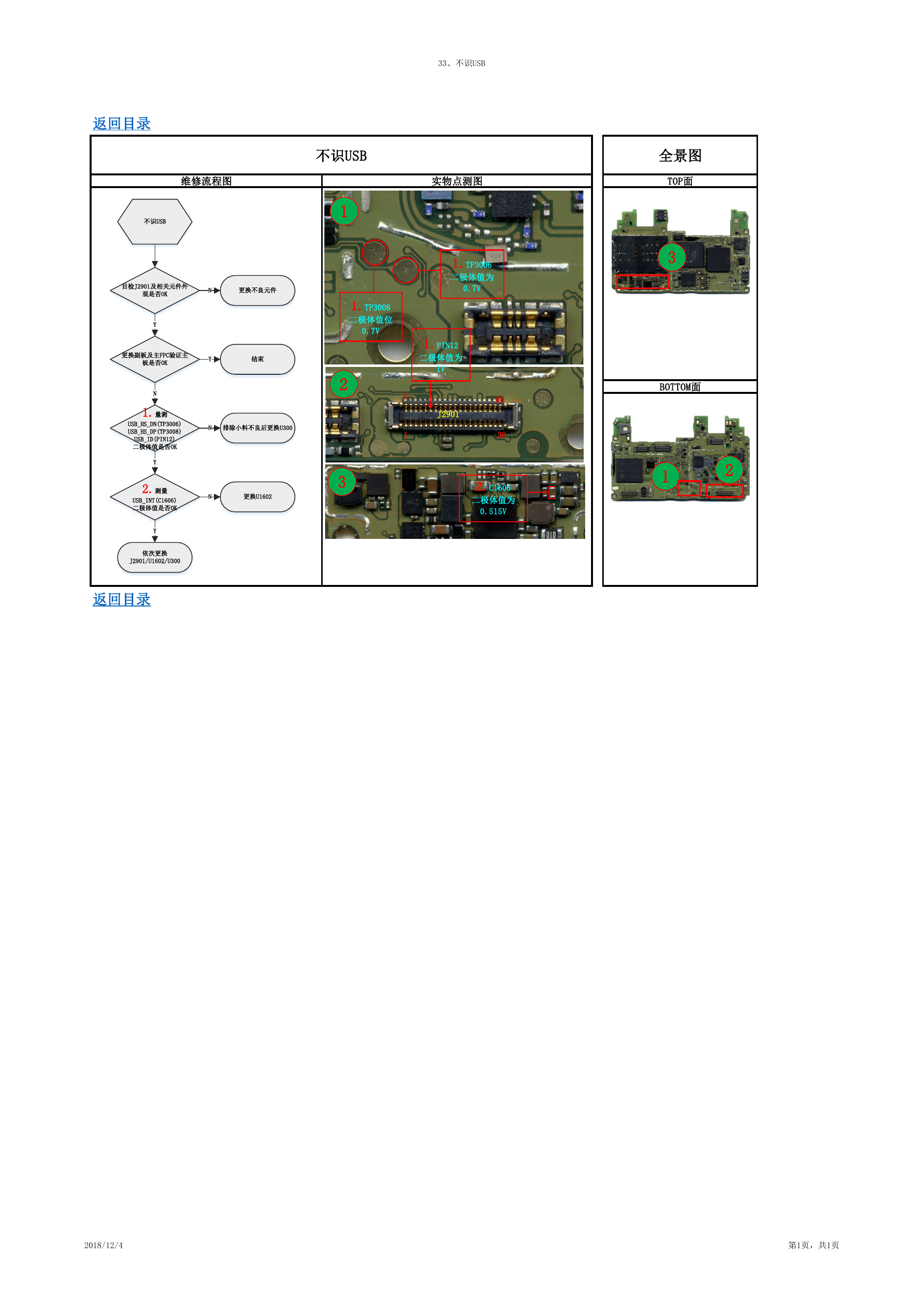

33、不识USB 不识USB 维修流程图 实物点测图 1 2 3 1.TP3006 二极体值为 0.7V 1.TP3008 二极体值位 0.7V 1.PIN12 二极体值为 1V J2901 2 1 40 39 2.C1606 二极体值为 0.515V 返回目录 不识USB 目检J2901及相关元件外 观是否OK N 更换不良元件 Y 更换副板及主FPC验证主 板是否OK Y 结束 N 排除小料不良后更换U300 N 更换U1602 N 1.量测 USB_HS_DN(TP3006) USB_HS_DP(TP3008) USB_ID(PIN12) 二极体值是否OK Y 2.测量 USB_INT(C1606) 二极体值是否OK Y 依次更换 J2901/U1602/U300 返回目录 全景图 TOP面 3 BOTTOM面 1 2 2018/12/4 第1页，共1页
