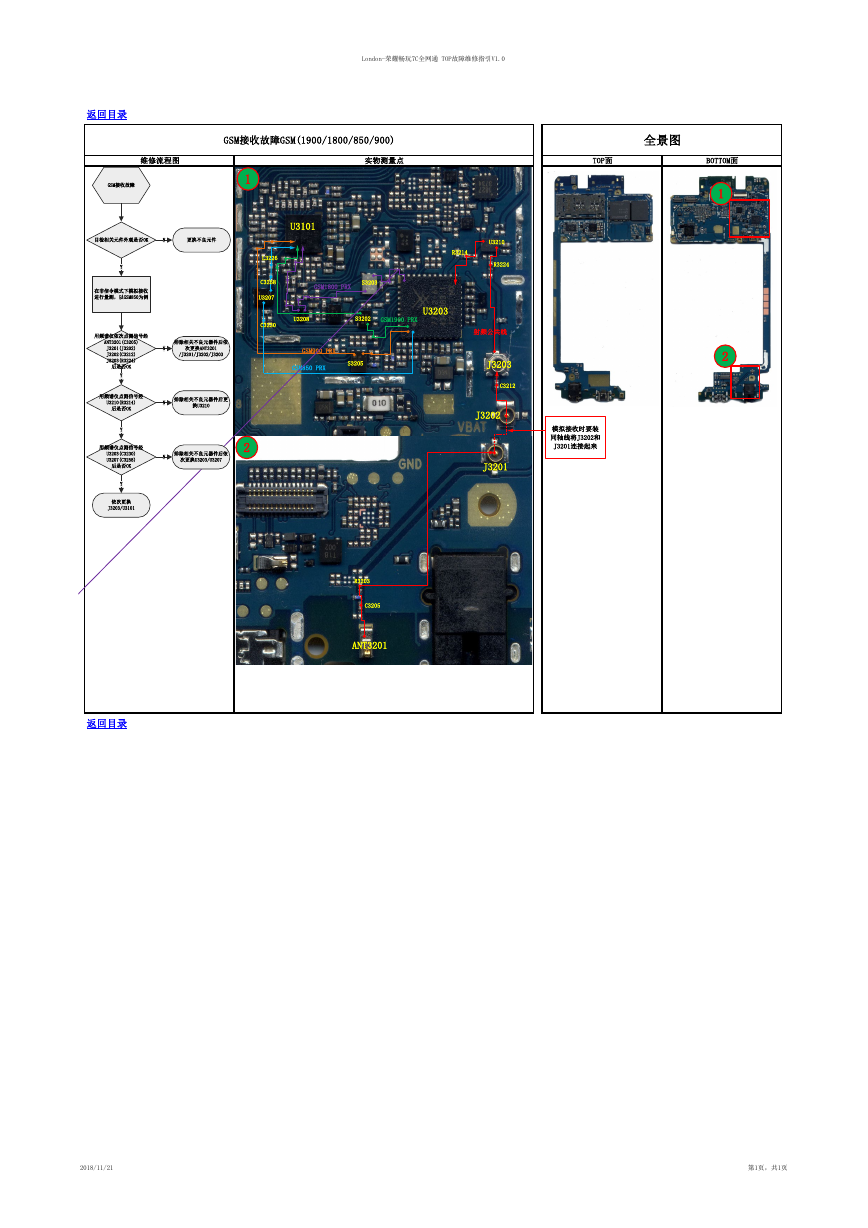

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 返回目录 GSM接收故障GSM(1900/1800/850/900) 全景图 维修流程图 实物测量点 TOP面 BOTTOM面 GSM接收故障 1 目检相关元件外观是否OK N 更换不良元件 U3101 Y 在非信令模式下模拟接收 进行量测，以GSM850为例 用频谱仪依次点测信号经 ANT3201(C3205) J3201(J3202) J3202(C3212) J3203(R3224) 后是否OK Y L3226 C3258 U3207 C3230 GSM1800 PRX S3203 U3208 S3202 GSM1900 PRX U3203 排除相关不良元器件后依 N 次更换ANT3201 /J3201/J3202/J3203 GSM900 PRX GSM850 PRX S3205 用频谱仪点测信号经 U3210(R3214) 后是否OK N 排除相关不良元器件后更 换U3210 N 排除相关不良元器件后依 次更换U3203/U3207 2 Y 用频谱仪点测信号经 U3203(C3230) U3207(C3258) 后是否OK Y 依次更换 J3203/U3101 R3214 U3210 R3224 射频公共线 J3203 C3212 J3202 J3201 模拟接收时要装 同轴线将J3202和 J3201连接起来 1 2 R3203 C3205 ANT3201 返回目录 2018/11/21 第1页，共1页
