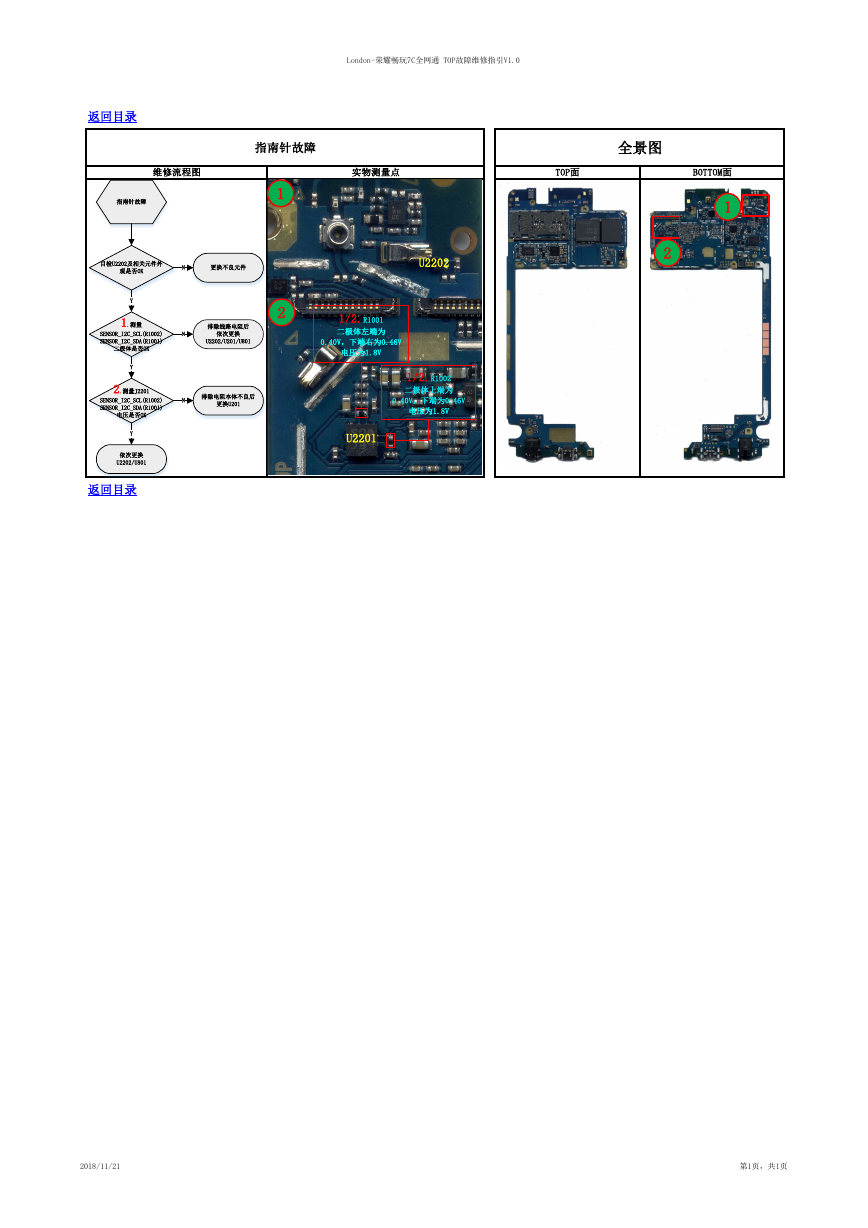

London-荣耀畅玩7C全网通 TOP故障维修指引V1.0 指南针故障 全景图 维修流程图 实物测量点 TOP面 BOTTOM面 1 2 1 2 U2202 1/2.R1001 二极体左端为 0.40V，下端右为0.46V 电压为1.8V 1/2.R1002 二极体上端为 0.40V，下端为0.46V 电压为1.8V U2201 返回目录 指南针故障 目检U2202及相关元件外 观是否OK N 更换不良元件 N N 排除线路电阻后 依次更换 U2202/U201/U801 排除电阻本体不良后 更换U201 Y 1.测量 SENSOR_I2C_SCL(R1002) SENSOR_I2C_SDA(R1001) 二极体是否OK Y 2.测量J2201 SENSOR_I2C_SCL(R1002) SENSOR_I2C_SDA(R1001) 电压是否OK Y 依次更换 U2202/U801 返回目录 2018/11/21 第1页，共1页
